在材料力學檢測、工業設備健康監測、半導體封裝可靠性驗證等場景中，有一個詞，常常出現在大眾的耳中，那就是應力測試。應力測試是評估構件性能、預防失效風險的核心手段，什么是應力？為什么要進行應力測試？應力測試的痛點有哪些？又如何利用數據采集DAQ進行應力測試呢？本篇文章將為大家解讀以上問題

一、應力介紹

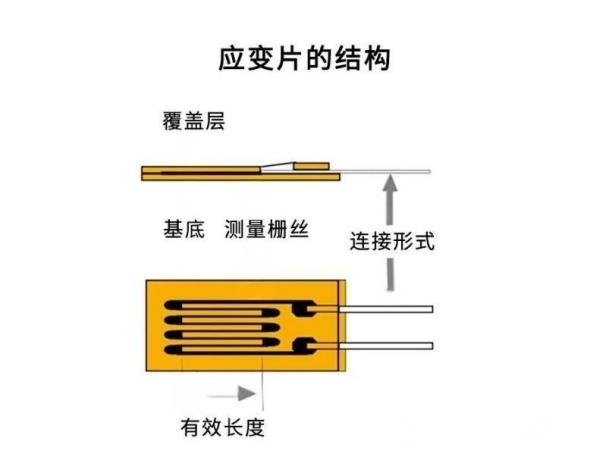

應力是物體內部單位面積上承受的內力，是構件在外力作用下產生形變時，內部原子間相互作用產生的抵抗外力、維持自身形狀的力。其核心特征可概括為兩點：一是無法直接測量，需通過物體形變（應變）間接表征，遵循材料力學的胡克定律，目前在測試測量、工業檢測領域，人們利用電阻應變片將被測物體的應變轉換為電參數進行測量；二是與構件失效直接相關，應力過大易導致構件拉伸斷裂、彎曲變形、疲勞損壞，應力分布不均則會引發局部破損，影響產品可靠性與使用壽命。

二、應力測試需求和數據采集DAQ特點

應力測量的核心價值是“預判風險、優化設計、保障可靠”，應力測試貫穿產品研發、生產、運維全生命周期，在不同行業的核心訴求高度一致，對應力測量有三大需求：

1. 精準測量：應力數據直接指導產品設計與安全評估，哪怕微小偏差，都可能引發致命隱患。因此，需杜絕信號干擾和數據失真，確保數據真實反映測試對象狀態。

2.多路多參數測量：無論是實驗室材料驗證，還是現場大型結構監測，都需快速完成多測點、多參數同步采集，適配復雜場景，避免影響進度或中斷測試。

3.數據追溯分析：測試數據需具備可追溯性，且能快速整理分析、生成報表，為設計優化提供清晰依據，避免人工繁瑣處理。

為滿足以上需求，數據采集DAQ應運而生，它的以下特點完美解決應力測試需求：

1.測量精度高：應變/橋輸入模塊內置應變調理模塊和高分辨率ADC，可對待測信號進行調理和放大及高精度采集，完美解決信號與精度問題；

2.多通道、模塊化設計：數據采集DAQ能根據具體測試需求進行模塊增減，能同時滿足多點應變測試和多參數電氣測試，同步采集多種類數據，提升測試效率；

3.全自動數據采集和存儲傳輸：數據采集DAQ配備豐富的前端接口及通訊接口，可快速將采集的數據進行整理和傳輸，完美適配無人遠距離長期監測數據需求，是應力測試的極佳選擇。

三、數據采集DAQ測量詳解

1.直接測量應變片：

采用兩線電阻或四線電阻方式測試電阻，來計算應變。優點為直接，成本低，缺點為精度不高。將應變片根據具體應力方向緊貼待測物體表面，用數據采集DAQ直接連接應變片，在數據采集DAQ中選擇應變測量，輸入應變片的應變系數和原電阻值，

當待測物產生形變時，數據采集DAQ會根據應變片的電阻變化，根據公式ΔR/R?=K?ε，計算出應變ε，連接方法如下：

2.橋輸入測量應力：

惠斯通電橋（又稱單臂電橋）是一種可以精確測量電阻的電路，DAQ內置可用于橋接的電橋電路和激勵信號源，用于測量支路電壓。例如四分之一電橋的電路，即在其中一個橋臂中聯入一枚應變片，當應變電阻因為受力改變電阻時，數據采集DAQ內置電壓采集器采集的電壓數值也會變化，由此數據采集DAQ可內部反推計算應變和應力，目前惠斯通電橋主要分為兩種：四分之一橋電路，半橋電路和全橋電路

按下列示意圖完成應變片接入，在數據采集DAQ中選擇對應種類的橋測量，輸入應變片的應變系數和原電阻值，當待測物產生形變時，數據采集DAQ會根據應變片的電壓變化，根據公式Vo=V橋壓x（R1*R3-R2*R4）/{（R1+R2）-（R3+R4）}計算出對應應變片的阻值變化，從而測得應變。

DAQ橋輸入模塊-四分之一橋輸入應用圖 ：

D DAQ橋輸入模塊-半橋輸入應用圖：

DAQ橋輸入模塊-全橋輸入應用圖：

利用數據采集DAQ的橋輸入模塊測應力抗干擾能力強，測試精度高，適用于高精度材料力學測試（如彈性模量、泊松比測量）、高速旋轉構件扭矩應力監測 半導體功率器件封裝應力分布測試等高精度要求測試場景。

四、總結

DAQ通過應變/橋路測應力的核心，是借助惠斯通電橋解決應變片微小電阻變化的測量難題，半橋與全橋的選擇需平衡精度、成本與場景需求——半橋適配大多數工業單點測試，全橋主攻高精度、高干擾場景。思林杰的產品數據采集NeoDAQ包含專門針對應力測試的應變\橋輸入模塊，可協助工程師優化橋路適配性、提升信號調理精度與算法穩定性，讓復雜的應力測試變得簡單、高效、可靠。

除應變測量模塊外，NeoDAQ還包含電壓輸入、電流輸入、震動輸入等針對工業自動化測試的測量模塊，后續我們將針對具體行業場景，拆解實際應用案 例，歡迎持續關注！若有定制化測試需求，可聯系我們提供專屬解決方案。
