一、多場景拓展案例

基于基礎實操流程，結合中小型企業不同工業場景需求，拓展3類典型應用案例，均適配西門子S7-1200系列PLC，選用市面易采購設備，操作流程與基礎案例一致，可直接套用，無需額外學習復雜配置技巧。

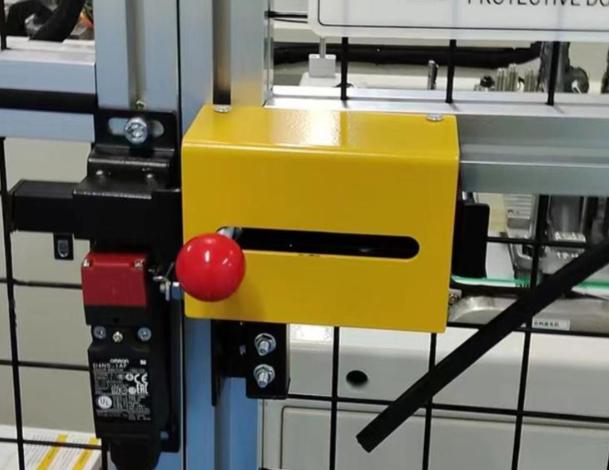

案例1：檢測場景（S7-1200 + 穩聯技術WL-PN-DVNM網關 + 歐姆龍接近開關）

適用場景：車間物料定位、工件計數，核心需求是實現接近開關檢測數據實時上傳至PLC，無需復雜聯動控制，適配各類簡易檢測場景。

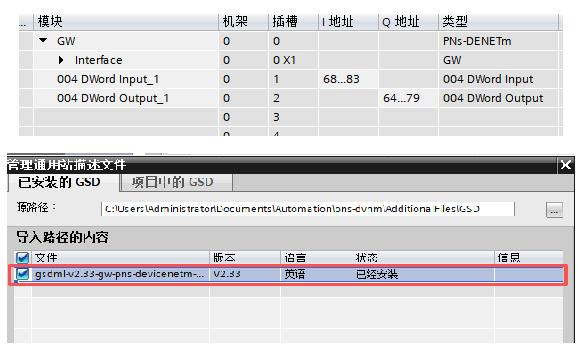

核心配置與實操要點：PLC組態時導入穩聯技術WL-PN-DVNM網關的GSD文件，配置同網段IP；網關通過DeviceNet軟件掃描接近開關，導入接近開關EDS文件，完成簡單數據映射；接近開關通電后設置節點地址2，啟用DeviceNet通信模式，全程無需編程，1小時內可完成全部配置，上手難度低，適配非專業運維人員操作。

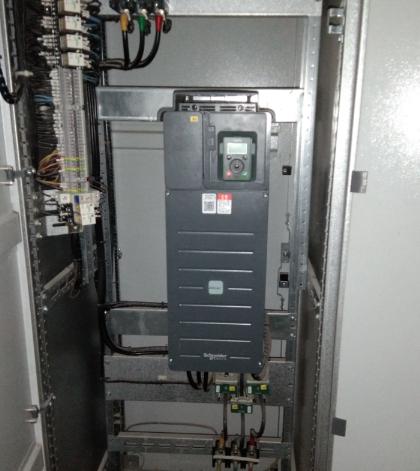

案例2：調速場景（S7-1200 + 通用WL-PN-DVNM網關 + 施耐德變頻器）

適用場景：風機、水泵等設備的調速控制，核心需求是PLC下發頻率指令、實時讀取變頻器運行狀態（轉速、電流）及故障碼，優先保障通信穩定性。

核心配置與實操要點：PLC組態時配置Profinet參數，綁定頻率下發、狀態讀取對應的數據區；網關配置時將波特率設為125kbps，導入施耐德變頻器EDS文件，完成數據映射后預運行驗證；變頻器設置控制來源為DeviceNet遠程控制，匹配節點地址3，配置完成后可直接讀寫PLC對應I/Q地址實現通訊，無需額外調試復雜參數，穩定性強，適配長期連續運行場景。

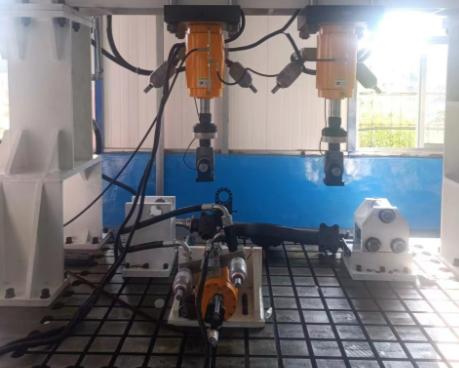

案例3：聯動控制場景（S7-1200 + 穩聯DN轉PN網關 + 伺服+傳感器）

適用場景：小型機械手、精密輸送線聯動控制，核心需求是PLC通過網關聯動DeviceNet伺服（實現精準定位）與傳感器（實現位置檢測），滿足精密控制需求。

核心配置與實操要點：PLC組態時啟用Profinet實時通道，將通信周期縮短至40ms，提升定位與檢測聯動的響應速度；網關配置時啟用分布式時鐘同步，確保PLC、網關與從屬設備時鐘一致，波特率設為500kbps適配高頻交互；伺服驅動器配置電子齒輪比、定位精度參數，切換為DeviceNet控制模式并綁定定位相關寄存器，調試定位精度至±0.01mm；傳感器配置檢測參數與觸發閾值，與伺服定位指令聯動，滿足小型精密設備的控制需求，網關雙端口設計方便后續設備擴展。

二、案例總結

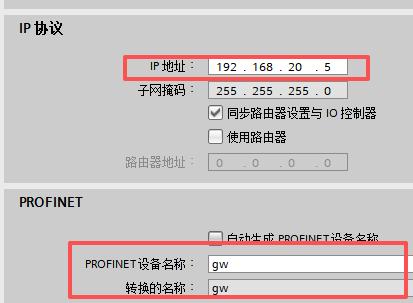

本案例及拓展場景，核心解決西門子S7-1200 PLC與DeviceNet設備的跨協議互聯問題，通過Profinet從轉DeviceNet主網關實現兩者聯動，全程嚴格遵循“PLC組態-網關配置-從站適配”的核心流程，重點把控三大關鍵要點——GSD文件正確導入、設備參數（IP、地址、設備名稱）一致性、數據映射精準性，可有效規避新手配置過程中常見的通訊不上、數據亂碼等報錯。

整體配置上手難度低，無需專業編程能力，全程以一線運維人員視角設計操作步驟，適配非專業運維人員及中小型企業的實際需求。補充的三大拓展案例，覆蓋檢測、調速、聯動控制三大工業常見場景，選用市面易采購的網關及從屬設備，無需投入大量人力物力，可根據現場實際需求靈活套用。

配置完成后，設備聯動穩定、指令響應及時，支持后續設備擴展，可有效節省中小型企業產線升級成本，無需更換現有S7-1200 PLC，僅通過網關實現協議轉換，即可快速對接各類DeviceNet從屬設備，為西門子S7-1200 PLC對接DeviceNet設備提供了實用、可落地、易復制的參考方案。
