信號源是輸出還是輸入？

在電子測量與系統測試領域，一個常見的基礎問題是：信號源究竟是輸出設備還是輸入設備？答案是明確的——信號源屬于輸出設備。它的核心職能是主動產生并輸出特定形式的電信號，為被測電路或系統提供激勵，從而觀察、測量或驗證其響應特性。簡言之，信號源是“發信號”的一方，而非“收信號”的一方。

一、信號源的核心作用

信號源在電子工程、通信、自動控制及科研實驗中扮演著不可替代的角色，其主要作用體現在以下幾個方面：

1. 激勵與測試
這是信號源最基礎的功能。通過輸出已知參數（如幅度、頻率、波形）的信號，驅動被測設備（DUT）工作，進而配合示波器、頻譜儀等檢測設備分析其輸出響應。例如，在放大器頻率響應測試中，信號源提供掃頻正弦波，幫助工程師評估放大器的帶寬與增益特性。
2. 模擬真實信號
信號源能夠生成復雜波形（如調制信號、脈沖序列、噪聲信號等），模擬實際工作環境中的傳感器輸出、通信信號或干擾源。這對系統可靠性驗證至關重要，例如在汽車電子測試中模擬輪速傳感器的方波信號。
3. 校準與驗證
高精度信號源可作為計量標準，用于校準其他測量儀器（如萬用表、示波器）的幅值精度、頻率準確度等指標。計量級信號源的輸出參數具有極高可溯源性。
4. 故障診斷
在電路維修中，信號源注入特定信號可快速定位故障環節：注入正常信號后，逐級追蹤信號路徑，發現信號異常消失處即為故障點。

二、信號源/信號發生器的關鍵技術特點

現代信號源具有豐富的技術特征，以滿足不同應用場景的需求：

1.波形生成能力

基礎信號源可輸出正弦波、方波、三角波、鋸齒波；高端任意波形發生器（AWG）能通過數模轉換（DAC）輸出用戶定義的任意波形，采樣率可達GSa/s級別。

2.頻率范圍與精度

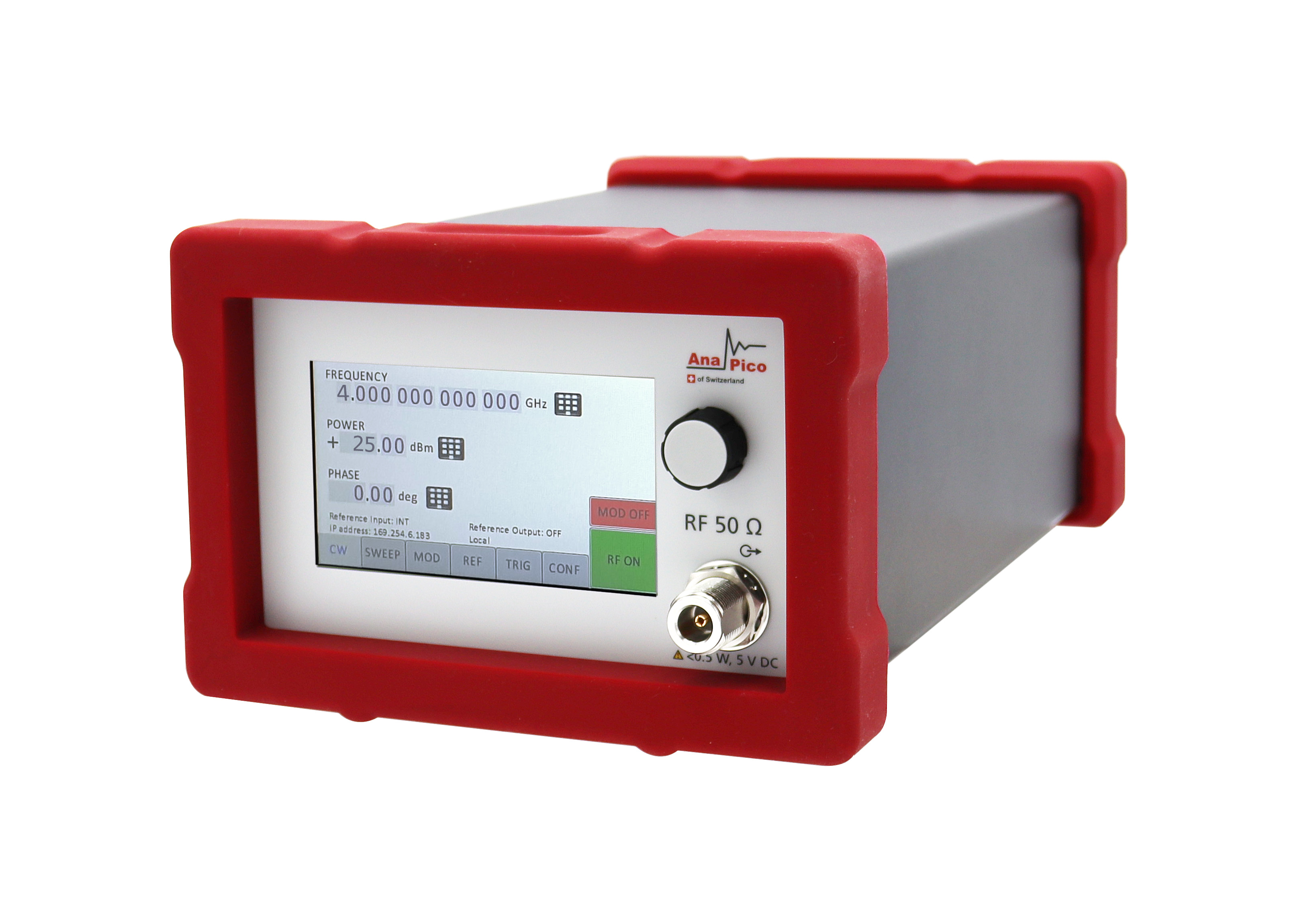

從低頻（0.1Hz以下）到射頻微波（數十GHz），信號源覆蓋極寬頻段。例如安鉑克科技信號源的APLC系列低相噪微波模擬信號發生器頻率可達54GHz，相噪低至-131dBc/Hz@20kHz。

3.幅度控制

輸出幅度可從微伏級到數十伏峰峰值，部分射頻源支持-130dBm至+20dBm的功率范圍。自動電平控制（ALC）電路確保平坦度。

4.調制功能

支持AM、FM、PM、PWM及數字調制（ASK、FSK、QPSK等），用于通信系統測試。例如安鉑克科技APVSG系列矢量信號源可生成復雜的IQ調制信號（如5G NR、WiFi 6）。

5.掃頻與跳頻

線性/對數掃頻模式用于頻率特性測試；跳頻模式模擬擴頻通信場景。

6.同步與觸發

多通道信號源可實現相位相干輸出，支持外觸發、門控、突發模式，便于構建復雜測試系統。例如安鉑克科技的國產APMC3系列多通道相參射頻信號源，一個1U標準的機架式機箱可容納多達8個獨立可調節且可編程的信號生成通道，而且額外一路功率監測通道。

三、信號源（信號發生器）分類概述

按性能與應用，信號源大致分為：函數發生器（通用波形，性價比高）、任意波形發生器（靈活定義波形）、射頻信號源（高頻、低相噪）、微波信號源（毫米波頻段）、矢量信號源（數字調制專用）、時鐘源（高穩時基輸出）。

總結

信號源是電子系統中的主動輸出裝置，其本質是可控的“信號發生器”。無論是基礎實驗中的正弦波激勵，還是前沿5G通信中的復雜調制信號生成，信號源始終是確保系統設計、驗證與維護工作順利推進的關鍵工具。更多信號源，可關注安鉑克科技。
