磁柵尺讀數頭的價值，不在于“替代光柵尺”這句空話，而在于它能在油污、粉塵、振動和長距離工況下，把位置反饋這件事做得更穩定。選型時最容易出錯的不是精度本身，而是磁極距匹配、輸出電平與控制器接口、電纜環境適配和安裝間隙控制。把這幾個問題理順，后面的型號選擇就會清晰很多。

在數控機床、木工機械、石材切割、鋰電設備和液壓系統里，位移反饋一旦不穩定，后果往往不是“數據不準”這么簡單，而是產品超差、反復報警、維修停機，甚至整臺設備節拍被拖慢。很多工程師第一次接觸磁柵尺讀數頭時，最常問的問題只有一句：這東西到底該怎么選？

結論先擺在前面：磁柵尺讀數頭選型，核心不是先看品牌，也不是先看宣傳里的“高精度”，而是先判斷 應用是直線還是旋轉、磁極距選 2mm 還是 5mm、控制器需要單端還是差分、供電是 5V 還是 24V、現場能否穩定控制安裝間隙。這五件事如果前期沒有想清楚，后面即便型號買對了，也可能裝出來一套不穩定系統。

一、先別急著選型號，先判斷磁柵尺讀數頭適不適合你的工況

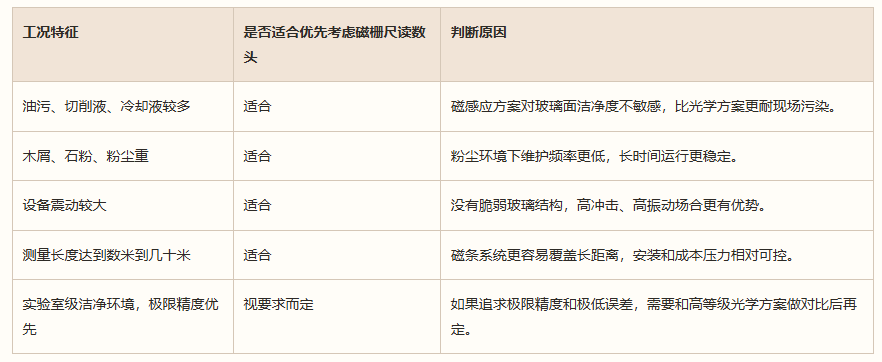

磁柵尺讀數頭本質上是一套非接觸式位移測量系統。它不是單獨工作的，必須和磁條或磁環配合使用。它的優勢非常明確：抗污染、抗振動、可做長距離、維護壓力相對低。所以它并不是在所有場景里都“更好”，而是在惡劣工況里更合適。

問：為什么很多機床和自動化設備開始考慮磁柵尺讀數頭？

答：不是因?yàn)樗案呒墶?，而是因?yàn)楹芏喱F(xiàn)場問題本來就不是算法問題，而是環境問題。油污、粉塵、鐵屑、震動會先把光學方案拖垮，系統再好的補償也救不了一個持續失真的反饋信號。

二、磁柵尺讀數頭選型的第一步，是先把直線場景和旋轉場景分開

這是很多項目最早就會犯的錯誤。讀數頭雖然是核心，但它必須匹配后端載體。做直線位移測量，要配磁條；做旋轉角度測量，要配磁環?？雌饋碇皇歉郊煌?，實際上安裝結構、原點需求、空間限制和調試方式都不一樣。

1. 直線位移測量場景

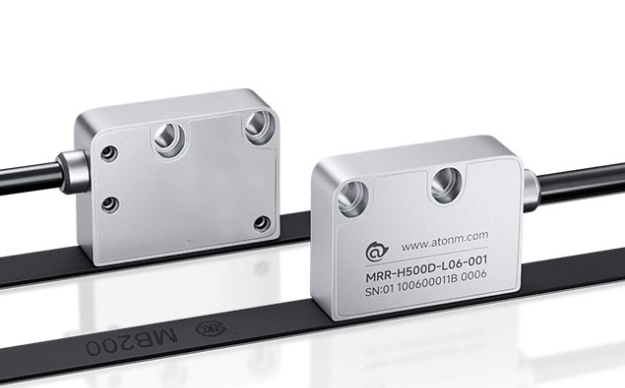

如果你的設備是工作臺移動、滑臺定位、刀具行程反饋、模組位移控制，這類都屬于直線場景。對應的通常是磁條系統，常見于機床、木工機械、石材設備、鋰電導軌、注塑和液壓行程控制。

2. 旋轉角度測量場景

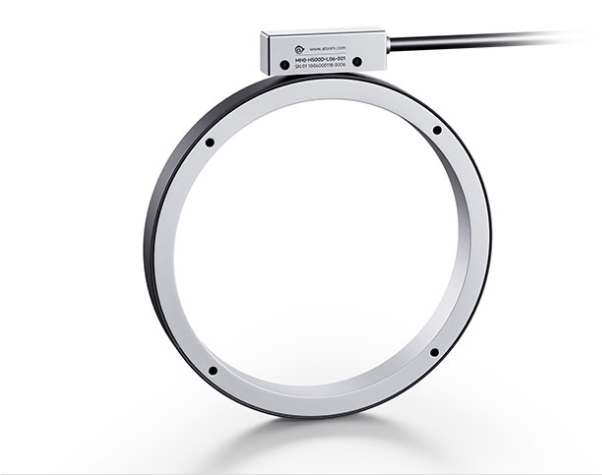

如果你的設備是旋轉工作臺、電機主軸、轉盤定位、大孔徑角度測量，則更適合磁環方案。磁環的關鍵不只是尺寸匹配，還包括是否需要 Z 向原點、轉速上限以及是否需要不銹鋼防護環來抵抗高速甩飛風險。

flowchart TD

A[開始選型] --> B{測量對象是什么}

B -->|直線位移| C[磁條系統]

B -->|旋轉角度| D[磁環系統]

C --> E[確認磁極距 2mm 或 5mm]

D --> F[確認外徑/內徑與是否要Z原點]

E --> G[再選讀數頭輸出分辨率與信號類型]

F --> G

G --> H[核對供電電壓與控制器接口]

H --> I[復核安裝間隙與線纜環境]

三、磁極距怎么選？這是磁柵尺讀數頭選型里最容易被忽視的硬條件

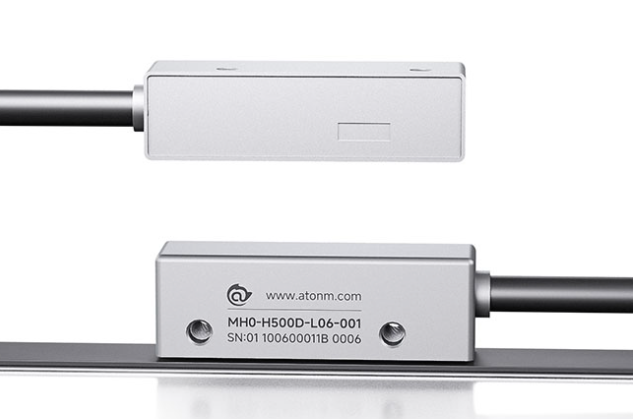

阿童木當前主推的磁柵尺讀數頭，可以理解為圍繞兩類磁極距配置展開：H200 對應 2mm 磁極距，H500 對應 5mm 磁極距。這不是命名區別，而是底層匹配關系。如果磁極距選錯，后面所有參數都失去意義。

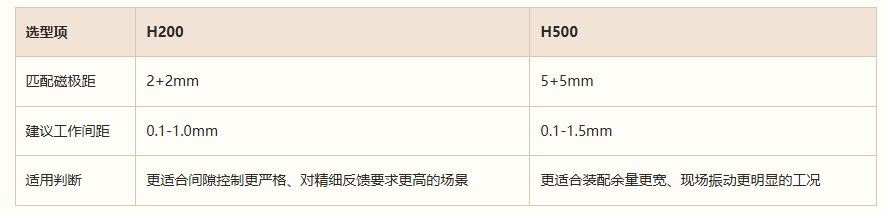

適用判斷 更適合間隙控制更嚴格、對精細反饋要求更高的場景 更適合裝配余量更寬、現場振動更明顯的工況

簡單理解，2mm 磁極距方案通常要求更嚴格的安裝控制；5mm 磁極距方案在機械裝配容差上更寬松一些。如果現場設備結構剛性一般、安裝空間受限、裝配人員水平參差不齊，那就不能只盯著“理論精度”看，必須把后期安裝一致性一起算進去。

問：磁極距越小，是不是就一定更好？

答：不一定。磁極距更小，通常意味著系統對安裝精度的要求更高。若設備本體振動大、支架剛性不足、間隙不容易控制，理論優勢可能會被現場裝配誤差抵消。

四、分辨率不是越高越好，先看控制需求，再看速度邊界

很多采購或新項目工程師選位移傳感器時，第一反應就是“精度越高越安全”。這個邏輯在工業現場并不總成立。磁柵尺讀數頭支持 1μm、5μm、10μm、25μm 等不同分辨率，真正該問的問題其實是：你的控制系統是否真的需要這么細的脈沖分辨率，以及設備速度是否會把輸出頻率推到邊界上。

已知產品參數里，系統最大檢測速度可到 8m/s，輸出頻率邊界不高于 2000kHz。分辨率定得越細，單位距離內脈沖數越高，對控制器高速計數能力和信號質量的要求也越高。如果控制器跟不上，再高的分辨率也只是紙面參數。

實際建議：

設備以定位控制、重復精度為主，且控制器高速計數能力充足，可優先評估 1μm 或 5μm。

設備更強調穩定運行、抗干擾和接線便利，10μm 或 25μm 往往更穩妥。

高速長行程設備，必須同時核對運行速度、脈沖頻率和 PLC 或運動控制卡的輸入上限。

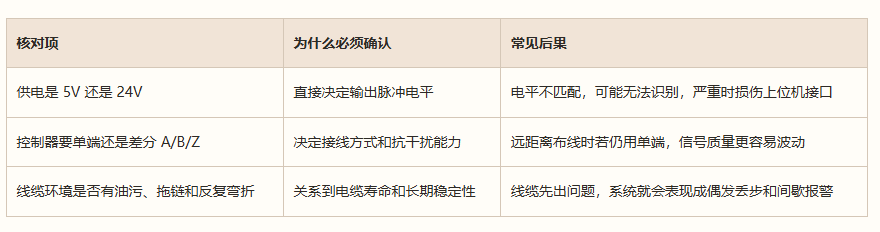

五、輸出信號和供電電壓，才是最容易把項目做壞的地方

這一點必須單獨拎出來講。資料里已經寫得很明確：讀數頭輸出脈沖信號電平嚴格跟隨供電電壓。供電 24V，單端輸出就是 24V；供電 5V，差分輸出就是 5V。很多現場故障不是傳感器不準，而是接口根本沒匹配。

如果你現在手上的 PLC 或運動控制卡只接受 5V 編碼器信號，那就不能因?yàn)楝F(xiàn)場供電方便就直接給讀數頭上 24V。這個問題聽起來基礎，但恰恰是大量項目返工的根源。真正穩妥的做法，是在選型初期就把控制器接口規格表和傳感器接口規格表放在一起核對，不要等到接線時才發現問題。

六、安裝間隙控制不好，再好的磁柵尺讀數頭也跑不穩

資料里給出的間隙條件已經很清楚。H200 的工作面距磁條高度要控制在 0.1-1.0mm，H500 則是 0.1-1.5mm。這不是“建議值”，而是系統穩定運行的基本前提。很多現場調試時信號忽高忽低，最后查下來，不是芯片問題，也不是軟件問題，而是安裝支架跳動或基準面不平。

如果設備運行時存在明顯熱變形、機械抖動或工件沖擊，那選型時就該優先考慮裝配余量更寬的方案，并同步評估支架剛性。單純追求更細分辨率，卻不給安裝留余地，后面一定會在現場付出代價。

七、不同場景下，磁柵尺讀數頭應該怎么選

1. 數控機床、磨床、車床

這類設備關注的是位置反饋的穩定性和加工一致性。若現場有切削液、油污和較強震動，磁柵尺讀數頭比傳統光學反饋更有現實意義。建議優先核對控制器接口、安裝基準精度和分辨率需求，不要只看理論參數。

2. 木工機械、石材切割設備

這類場景的關鍵不是“高精尖”，而是粉塵多、清潔難、設備不能動不動停機。磁柵系統在這里的優勢非常直接，重點是選擇抗污染能力強、布線方便、安裝余量足夠的組合。

3. 鋰電、光伏自動化產線

這類產線經常會遇到較長導軌和高速位移控制。選型時要優先看長距離磁條方案、輸出頻率邊界和高速狀態下的計數能力，必要時應優先考慮差分輸出，降低遠距離傳輸干擾風險。

4. 機器人與旋轉軸控制

如果配合磁環做角度測量，重點就從“長度”變成“尺寸、原點和轉速”。需要原點復位的設備，要提前確定是否定制 Z 向原點；高速旋轉或高溫工況，則要評估不銹鋼防護環方案。

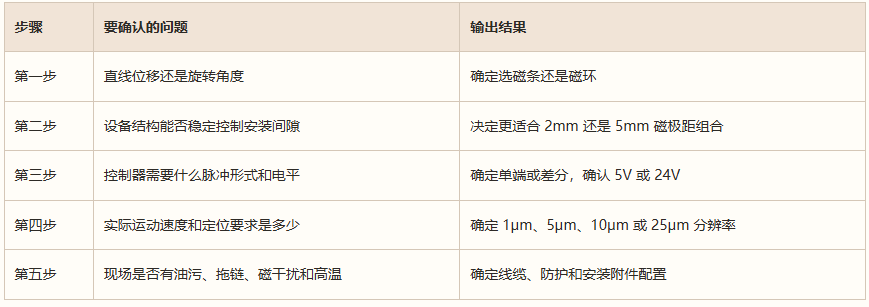

八、一張表看懂磁柵尺讀數頭選型順序

九、選型結論：磁柵尺讀數頭不是萬能方案，但在惡劣工況里通常更現實

如果你的設備工作環境干凈、結構剛性高、維護條件好，而且項目追求的是極限精度，那可以繼續和高等級光學方案做細致比較。但如果你的設備常年運行在油污、粉塵、鐵屑、震動或長距離場景里，那么磁柵尺讀數頭往往不是“退而求其次”，反而是更貼近現場現實的選擇。

真正有效的選型順序，是先看工況，再看機械結構，再看接口，最后才是型號。把順序搞反，最容易買到一套看起來參數很漂亮、落地卻不穩定的系統。

如果你已經在做機床、木工、鋰電或旋轉軸項目，最省時間的方式不是先比價，而是先把 控制器接口、行程長度、運行速度、安裝空間和現場照片 整理出來。阿童木技術團隊可以據此給出更貼近現場的磁柵尺讀數頭、磁條或磁環組合建議，并協助判斷 2mm/5mm 磁極距、分辨率和信號輸出方案是否匹配。
