?1、方案名稱：NE4411高可靠性半橋柵極驅動器

2、品牌：星云半導體（NEBULA）

3、描述：NE4411是一款高壓、高邊-低邊柵極驅動器，能夠提供4A/-6A的拉灌電流能力以驅動功率MOSFET或IGBT。

其高邊部分采用先進的隔離技術設計，可承受超過700V的直流電壓。NE4411具備良好的傳播延遲性能、低靜態電流以及SW引腳上的高負壓及dv/dt抗擾能力。

NE4411的高邊和低邊驅動部分均能在10V至20V的電源電壓下工作，并各自具有獨立的欠壓鎖定（UVLO）保護功能。NE4411擁有兩個獨立輸入引腳（HI和LI），兼容TTL和CMOS邏輯電平。

4、方案特色：

? 高電壓范圍：最高可達700V

? 延遲時間小于35ns

? 延遲匹配小于7ns

? 4A/-6A的拉灌電流能力

? SW引腳上高負壓和瞬態抗擾度高達150V/ns

? 柵極驅動電源電壓為10V至20V

? 兼容TTL與CMOS輸入邏輯電平

? 高邊和低邊驅動器均具有欠壓鎖定保護（UVLO）

? 符合RoHS及REACH標準

? 無鉛組件，適用于260°C無鉛焊接工藝

? 采用SOP8封裝

5、應用領域：

? 適用于半橋、全橋和LLC轉換器應用

? 高密度服務器、電信及工業用開關電源

? 太陽能逆變器、電機控制以及電動汽車充電設備

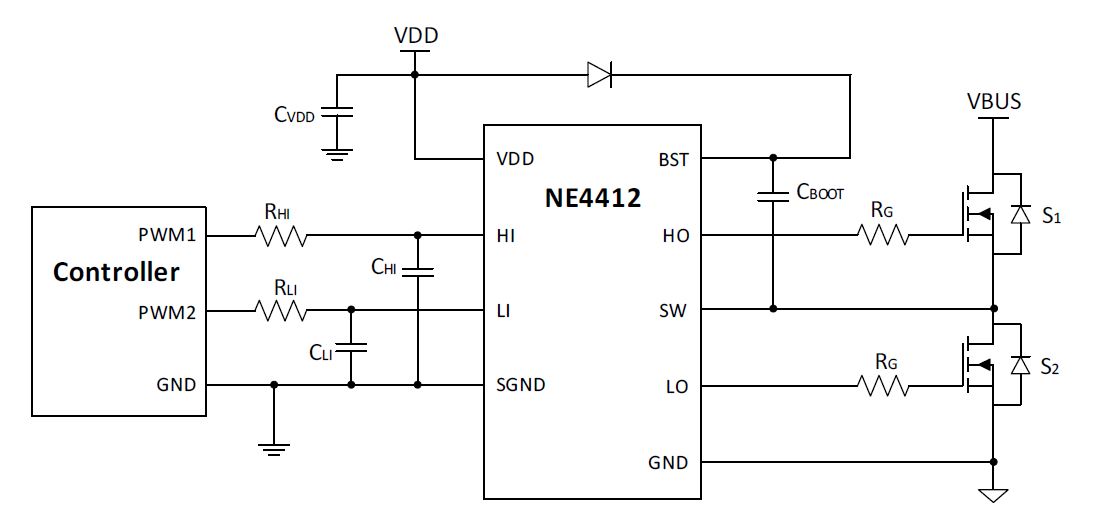

6、應用原理圖：
