西門子S7-1200與Profinet轉ModbusRTU網關對接馬達保護器——核心問題與細節西門子S7-1200通過Profinet轉ModbusRTU主站網關連接馬達保護器時，80%的通訊故障源于RS485接線不規范和保護器參數設置遺漏，以下聚焦核心細節與問題排查：

一、接線易忽視細節（重中之重）ModbusRTU基于RS485串行總線，接線細節直接決定通訊穩定性：

1. A/B線接反：Profinet轉ModbusRTU網關A（+）/B（-）需與保護器DATA+/DATA-嚴格對應，接反會完全搜不到設備，是現場最常見問題；

屏蔽層接地：RS485屏蔽電纜需單端接地（僅網關端接接地排），保護器端屏蔽層懸空，兩端接地易產生地環流，導致馬達運行時通訊時斷時續；

拓?fù)渑c終端電阻：總線需線性串聯（網關→保護器1→保護器2），嚴禁星形接線；最末端保護器需啟用120Ω終端電阻，未接會引發信號反射、數據丟包；

電纜與敷設：必須用RS485專用屏蔽雙絞電纜，嚴禁與馬達動力線并行敷設，電纜長度不超1200米（9600bps下），超距需加中繼器；

端子與共地：選用匹配線徑的冷壓端子，壓接無松動，避免多線共用端子；網關與保護器需共用24V電源地，防止電位差導致信號異常。

馬達保護器設置關鍵要點保護器參數需與網關完全匹配，易遺漏點如下：

通訊地址唯一：保護器SlaveID設為1~247唯一值（如3），與Profinet轉ModbusRTU網關配置一致，避免地址重復導致數據串?dāng)_；

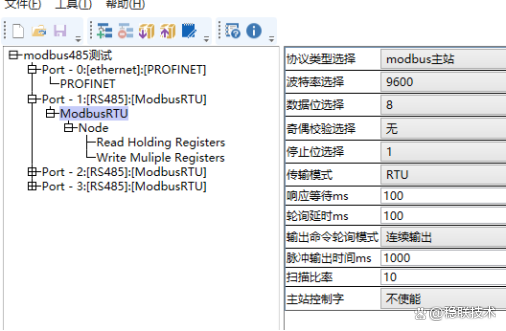

波特率與校驗位匹配：波特率建議9600bps，數據位8位、停止位1位、校驗位（無/偶）需與網關完全一致，參數不匹配會出現數據亂碼；

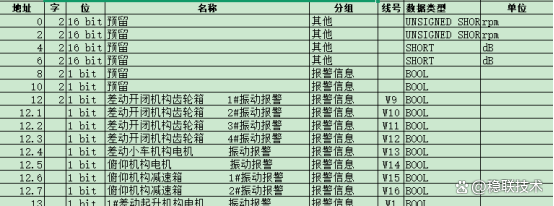

通訊使能與寄存器映射：需啟用保護器ModbusRTU模式，確認電流/故障碼等對應寄存器地址（區分十進制/十六進制），混淆地址會導致讀數無效；

參數保存生效：所有通訊參數設置后需手動保存，部分型號需重啟生效，未保存會導致斷電后參數恢復默認。

三、常見問題快速排查

掃不到保護器：排查A/B線是否接反→核對地址/波特率→檢查終端電阻→測試電纜通斷；

數據亂碼：校驗位/寄存器地址格式→屏蔽層接地→保護器數據更新周期；

時斷時續：電源共地→電纜遠離動力線→端子壓接→加裝浪涌保護器；

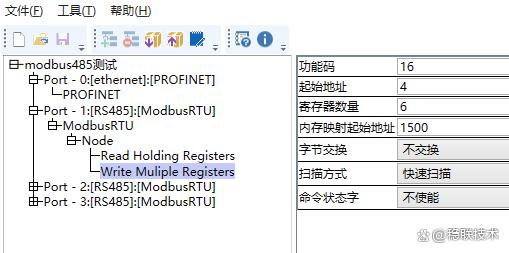

能讀不能寫：核對寫功能碼（06/16碼）→確認保護器未本地鎖定→檢查寫寄存器地址。

該場景下通訊穩定的核心是：嚴格規范RS485接線（A/B對應、單端接地、線性拓?fù)洌?，確保保護器地址、波特率、寄存器映射精準且保存生效。按“接線→參數→映射”排查，可快速解決絕大多數故障，保障馬達狀態實時上傳、保護指令精準下發。
