在CAE結構仿真前處理中，2D網格劃分是薄壁件、鈑金件等建模的核心環節，直接決定仿真精度與分析效率。傳統建模方式往往先通過midsurface的方法抽取中面幾何，然后進行幾何清理，最終生成網格。對于簡單的鈑金件來說，這種方法是能夠勝任的。但是對于鑄造件、注塑件以及擠壓件之類的復雜結構，這種方法有明顯的局限。

傳統方法的局限性

中面抽取難度大傳統midsurface方法依賴抽面算法，對幾何規整、壁厚均勻的簡單模型尚能適用，但面對壁厚突變、曲面連續性差、結構異形的實體模型，算法適配能力大幅下降。不僅無法精準定位實體中間層位置，還極易出現中面斷裂、錯位、褶皺、局部無法生成的問題。尤其是厚壁過渡、局部凸臺、異形曲面的零件，抽面成功率較低，往往多次嘗試都無法生成完整連貫的中面。中面修復成本高即便勉強生成中面，也幾乎無法直接用于網格劃分。缺陷修復環節耗時占比極高。抽取后的中面普遍存在縫隙、重疊、壞面、拓?fù)洳贿B貫等問題，必須依靠工程師進行幾何清理，逐一對缺陷區域修正。不僅大幅拉長建模周期，還對工程師的軟件操作經驗要求極高，新手很難快速完成修復。可能丟失幾何特征該方法在抽面過程中，算法可能過濾或過度簡化某些幾何特征，從而保證中面能夠被抽取。丟失特征后的中面，和原始實體幾何可能偏差較大?；谶@類中面劃分的網格，無法還原零件真實結構，后續仿真時，會出現明顯偏差，降低工程參考價值。

全新Midmesh方法介紹

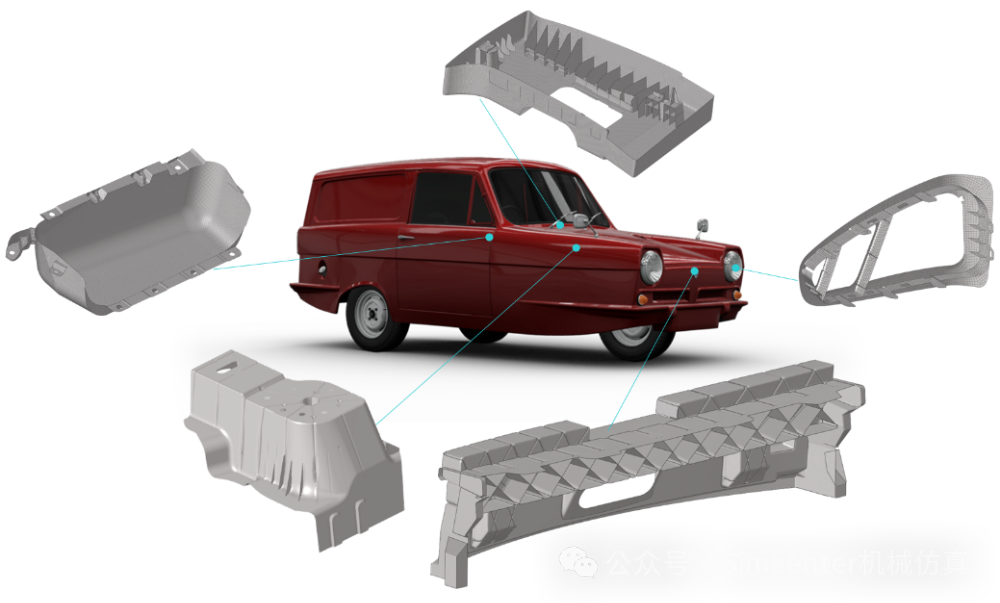

針對midsurface的局限性，Hypermesh開發了Midmesh這一方法，對2D網格劃分功能進行了完善和補充。Midmesh的核心優勢在于無需提前抽中面，直接從三維實體幾何生成中面網格。它能自動提取模型中間截面，快速生成高質量2D殼單元網格，最大可能保留幾何特征。該功能適配性極強，可智能處理厚度不均、帶圓角/加強筋的復雜結構，輕松應對鑄造件、注塑件、擠壓件等各類零件，尤其適合傳統手動建模難度大的復雜工業零件場景，且支持多線程運算，大幅提升建模速度。同時，Midmesh配套齊全的編輯、修復工具，可實現網格對齊、拓?fù)鋬?yōu)化、缺陷修復等精細化操作，兼顧建模效率與網格質量。新版本中，Midmesh生成的網格采用FEGeometry格式，進一步提高了網格修復能力。憑借自動化、智能化的設計，Midmesh成為解決中面建模痛點的高效利器，廣泛應用于汽車、航空航天、機械制造等行業的仿真工作中。

Midmesh功能模塊

Midmesh包括如下圖所示幾個功能。Automatic用來生成網格，其它功能用來修復網格。

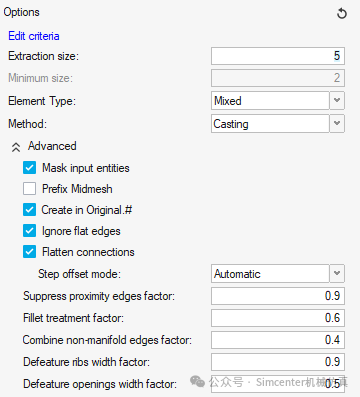

Automatic進行Midmesh的第一步，需要通過Edit criteria指定網格質量標準。這里可以調用軟件自帶的標準文件，也可以由工程師自定義各種參數，包括目標網格尺寸，網格質量標準等。提取算法分為鑄造法（Casting）與擠壓法（Extrusion）兩類：鑄造法針對壁厚不均、自由曲面復雜、局部特征繁多的幾何優化算法邏輯；擠壓法適配截面恒定、線性延展的型材類幾何，保障不同特征幾何的網格生成質量與規整度。

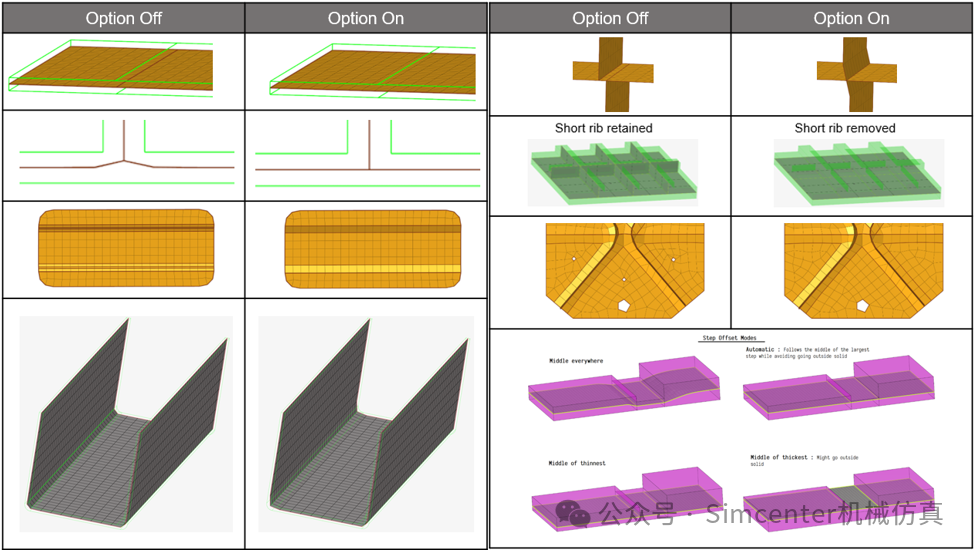

Automatic提供了多個高級選項，用以控制圓角、相鄰邊、連接的平順性以及T型邊合并等特征。大多數情況下，保持默認設置即可。

Repair/FillMidmesh中Repair/Fill是針對中面網格后置優化的專用修復工具，屬于Midmesh功能模塊的配套拓?fù)湫迯?fù)組件。核心用于解決自動生成中面網格后遺留的拓?fù)淙毕?，同時支持缺失面網格補全。全程基于網格拓?fù)溥壿媹?zhí)行操作，兼顧修復精度與幾何相切性，是保障中面網格質量的核心技術工具。Repair/Fill修復工具使用頻率非常高。它內置自動檢索功能，可一鍵查找模型中有拓?fù)淙毕莸膮^(qū)域，并且支持缺陷單元可視化著色標記，方便工程師逐一復核、修復缺陷區域。具體功能分為修復與填充兩大獨立模式：修復模式支持直接修復面。執行面修復后，對應相交單元簇集自動清空。填充模式需先選定閉環邊緣鎖定填充區域，再一鍵執行缺失面網格填充。兩類模式操作邏輯獨立，互不干擾，適配不同缺陷處理場景。
Create MidedgeCreate Midedge專為創建模型中的邊而設計，依托節點與引導線實現精準生成，彌補自動化中面網格生成后局部拓?fù)溥吶笔А⒙窂讲灰?guī)整的問題，適配中面網格局部精細化修正與拓?fù)渫晟啤ＶС挚蛇x引導線輔助機制，可通過Guide A、Guide B選擇器單獨或搭配節點選定引導線，自定義新中邊的生成路徑，約束生成軌跡；引導線支持無引導、單條邊、兩條邊鏈三種配置模式，可根據建模需求靈活切換，兼顧自由生成與路徑約束兩種場景。
Edit TopologyEdit Topology是中面網格拓?fù)渚?xì)化編輯工具，核心服務于自動生成中面網格后的拓?fù)浣Y(jié)構優化與缺陷修正。針對自動化建模遺留的拓?fù)淙哂?、路徑紊亂、對齊偏差等問題，提供精準的局部調整能力，不破壞整體網格結構與原始幾何關聯，是保障中面網格拓?fù)浜弦?guī)性、提升網格質量的核心配套工具。該工具下，可以選擇node/line/source三種操作對象：

• 選擇node時，可以從一個點出發，向一條line進行映射，且映射方向可選。
• 選擇line時，可以對Midmesh上的line進行suppress；也可以將原始CAD上的line向Midmesh上進行映射。
• 選擇source，可以將Midmesh進行切分。

AlignAlign Midmesh是Midmesh模塊的核心網格校準優化工具，通過將選定的中面網格曲面、邊與指定參考幾何對齊，調整中面網格的位置、形狀及屬性，以此提升網格的一致性、準確性與設計貼合度，最終生成更規整、精準的中面網格，是中面網格質量優化的關鍵配套工具。

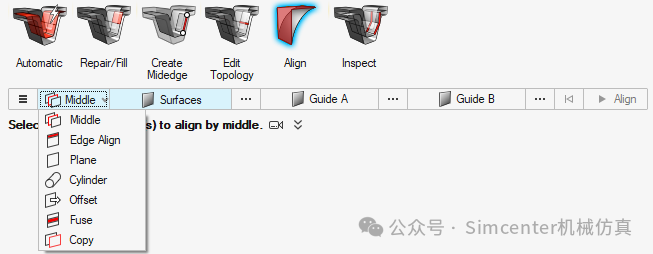

在2026版本中，align工具得到進一步細化加強。該功能分為了Middle/EdgeAlign/Plane/Cylinder/Offset/Fuse/Copy7個子模塊，分別適配不同的場景，覆蓋曲面、邊、規則幾何貼合及屬性復用等各類校準場景：

• 支持中間對齊，將中面網格曲面貼合至兩組參考曲面之間
• 支持邊對齊，將網格邊對齊至幾何線下或延伸至目標幾何曲面
• 支持平面/圓柱對齊，將網格曲面精準貼合至指定平面/圓柱面
• 支持偏移對齊，按自定義偏移值從參考幾何曲面對齊網格
• 支持融合對齊，將兩組中面網格邊融合為一體
• 支持復制對齊，將其他中面網格的屬性復用至目標網格，滿足不同幾何特征的網格校準需求

InspectInspect Midmesh工具可檢測并修復偏離幾何中面的網格問題。它能識別節點偏離中面、節點偏離實體邊、節點超出實體、邊偏離實體邊、單元中心偏離中面五類問題，其中節點超出實體為不可自動修復問題；操作時可自定義網格偏離中面的允許閾值，通過Find功能定位超閾值的偏差節點、邊、單元并生成對應集，支持批量或逐個修復，修復方式為節點移動或單元分割，還可靈活調整偏差對象的顯示層數、控制檢查類型展示狀態。

實際使用建議

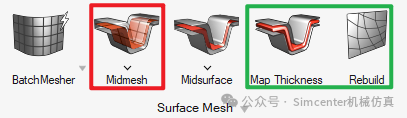

在實際建模過程中，工程師可以根據幾何形狀以及生成中面網格的效果選擇合適的自動劃分網格參數以及網格質量修復方式。Midmesh工具通常會結合Map Thickness和Rebuild工具進行使用：

• Map Thickness工具用于將原始實體幾何的壁厚信息精準映射到中面網格上，為中面網格賦予與原模型一致的厚度屬性，無需手動定義壁厚參數。
• Rebuild工具對中面網格進行重新劃分與優化，調整網格單元的尺寸、分布和拓?fù)浣Y(jié)構，提升網格的均勻性、規整度與整體質量，修正網格存在的各類質量缺陷。

需要注意的是，Midmesh工具并非是對midsurface方法的替代，而是對2D網格劃分方式的有效補充。不存在能完美適配所有使用場景的方法，實際工作中工程師需根據場景需求選擇適用的方法，部分場景下也可將兩種方法結合使用。
