一、行業痛點與需求

在建筑建材行業的混凝土生產環節，混凝土攪拌站是保障混凝土質量、提升生產效率的核心設備，其配料精度、攪拌運行狀態和生產數據的記錄追溯直接關系到建筑工程的結構安全。傳統歐姆龍 CJ1 PLC 因缺少以太網接口，與上位機的通信依賴串行鏈路，數據傳輸速率低且抗干擾能力差，在攪拌站強電機、高粉塵的復雜工業環境下，易出現配料參數、攪拌時長等數據傳輸中斷、失真問題，無法實時記錄骨料、水泥、外加劑的投放量、攪拌鍋運行參數、生產批次等關鍵信息。

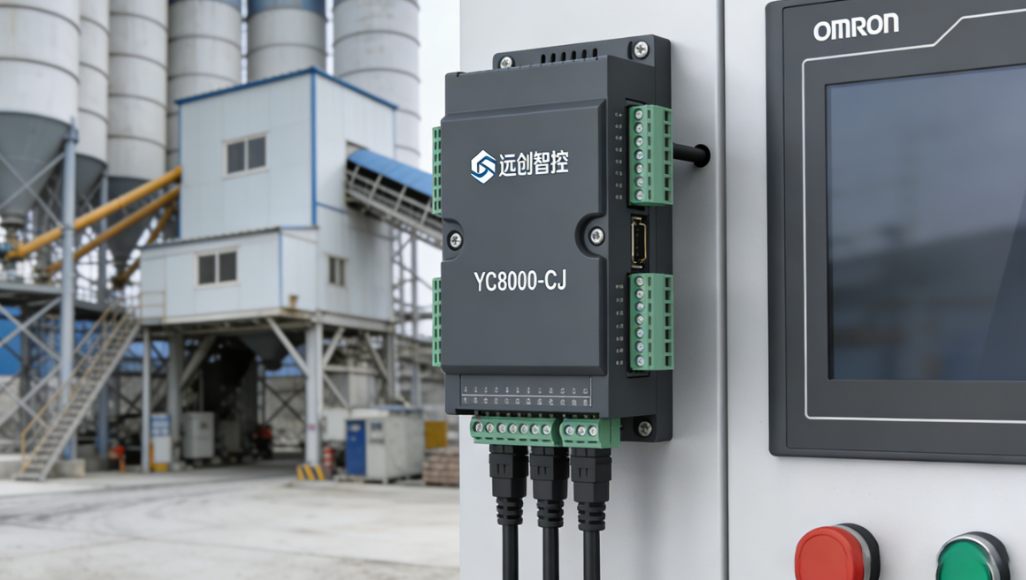

為破解這一難題，遠創智控研發的 YC8000-CJ 歐姆龍 PLC 以太網模塊，專為歐姆龍 CJ1 系列 PLC 設計，可實現 PLC 與以太網的穩定連接，讓混凝土攪拌站的網絡監控、生產數據自動上傳、遠程故障診斷成為現實，匹配建筑工程對混凝土質量檢測與生產追溯的嚴苛需求。

二、項目背景

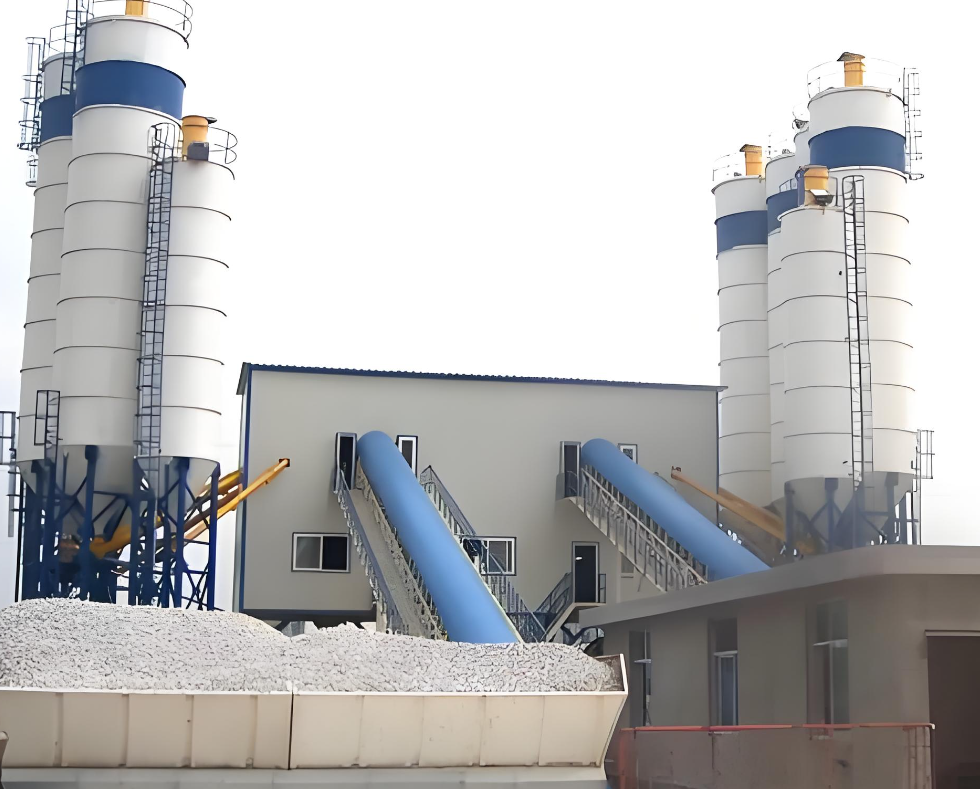

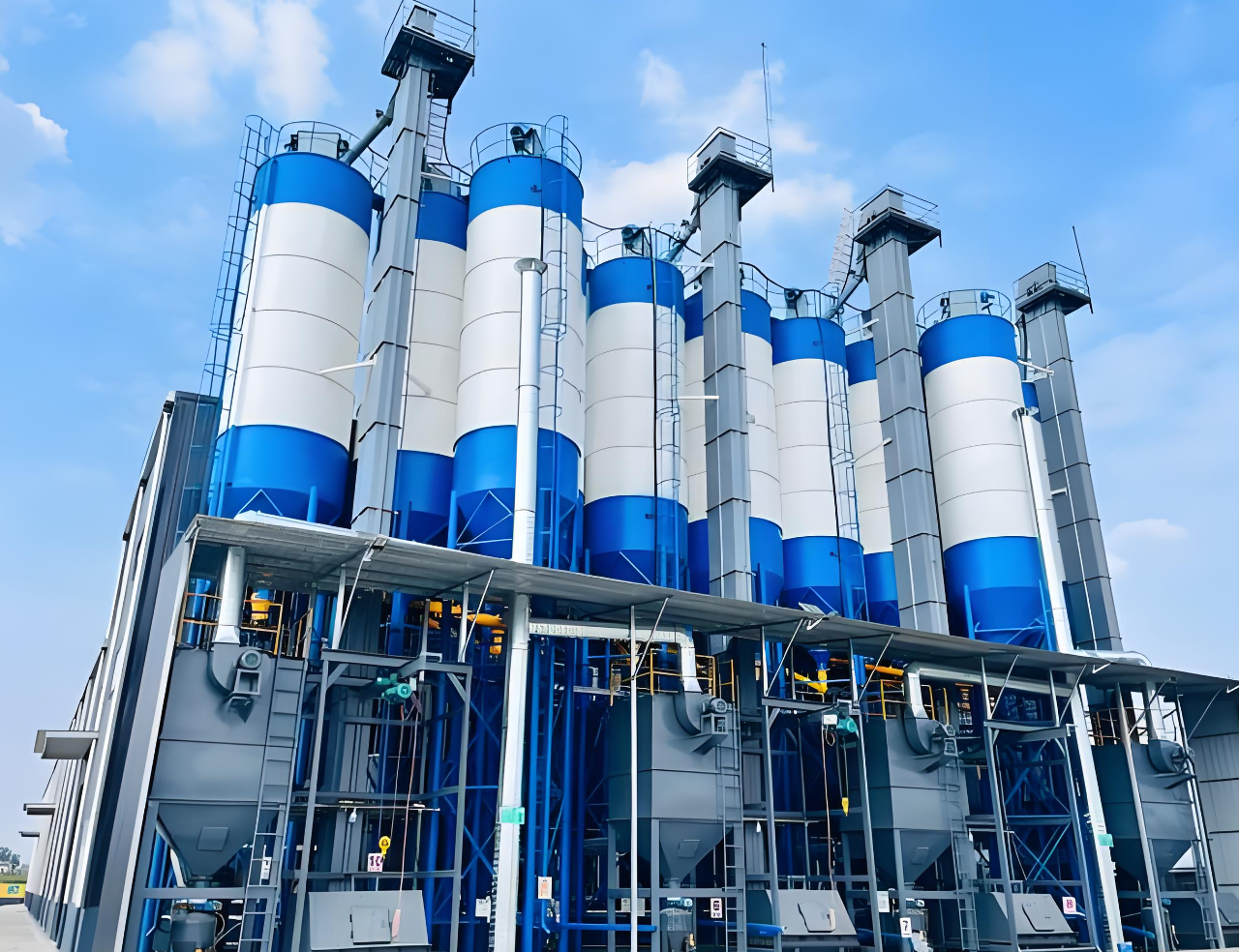

某大型建筑工程集團的商混生產基地配備多條全自動混凝土攪拌生產線，核心控制系統均采用歐姆龍 CJ1 PLC。隨著建筑行業對混凝土質量追溯體系的要求不斷提高，以及企業自身智能化生產管理的需求，原有串行通信模式已無法滿足攪拌站生產數據的實時采集、自動記錄和遠程監控需求，且人工統計生產數據、核對配料參數的方式效率低下，難以應對大批量、多批次的混凝土生產管控要求。為實現混凝土攪拌站的智能化監控、生產數據的數字化追溯和設備的遠程管理，企業引入遠創智控 YC8000-CJ 歐姆龍 PLC 以太網模塊，彌補 CJ1 PLC 無以太網接口的缺陷，構建一體化的混凝土生產質量監控體系。

三、設備選型與配置

1. 設備選型

·PLC 型號：歐姆龍 CJ1

·以太網模塊型號：遠創智控 YC8000-CJ PLC 以太網模塊

·觸摸屏型號：三菱 GS2107-WTBD（HMI）

2. 硬件連接

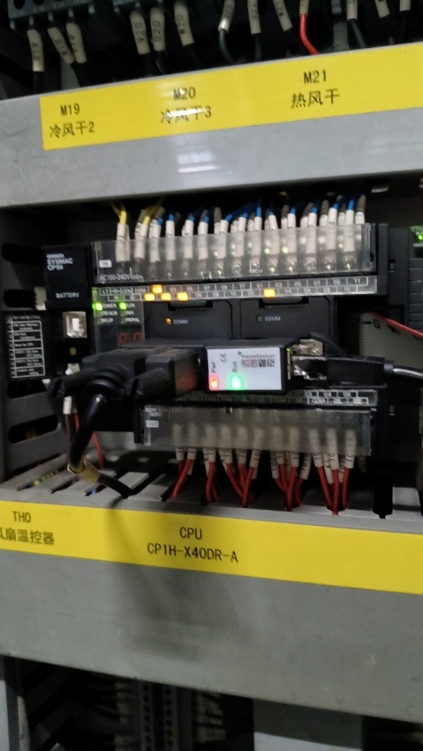

·將 YC8000-CJ PLC 以太網模塊直接插入歐姆龍 CJ1 PLC 的 DB9 通訊口，由 PLC 直接供電，無需額外配置電源適配器，適配攪拌站控制柜內的緊湊安裝環境。

·使用屏蔽超五類網線將 YC8000-CJ 的 RJ45 以太網口連接至攪拌站的工業抗干擾局域網交換機，有效抵御攪拌站變頻器、攪拌機等大功率設備的電磁干擾，保障生產數據傳輸穩定。

·將三菱 GS2107-WTBD 觸摸屏的專用通訊線纜接入 YC8000-CJ 以太網模塊的擴展通訊口，實現觸摸屏與 PLC 的近距離高速數據交互，方便現場操作人員實時查看攪拌站運行狀態、調整配料參數。

3. 軟件配置

·上位機編程軟件：歐姆龍 CX-Programmer

·觸摸屏組態軟件：三菱 GT Designer3

·以太網模塊配置工具：遠創智控調試軟件

四、實施過程

1. 現場勘查與規劃

項目實施前，技術團隊對企業商混生產基地的攪拌站布局、現場電磁環境、工廠局域網架構以及生產數據的上傳要求進行全面勘查。重點確認各攪拌生產線的配料數據采集點、現場觸摸屏的安裝位置（考慮攪拌站防塵、防震動、防潮濕需求）以及中控室的網絡接入節點。根據混凝土生產的工藝要求、設備的運行特性和企業工程質量追溯平臺的對接標準，制定了兼顧安裝便捷性、運行穩定性和生產安全性的硬件安裝、網絡配置和軟件調試方案。

2. 模塊安裝與調試

·硬件安裝：選擇生產線停產檢修時段進行施工，將 YC8000-CJ 以太網模塊精準安裝至歐姆龍 CJ1 PLC 的 DB9 通訊口，完成以太網線、觸摸屏通訊線的連接，所有線路均采用攪拌站專用的防塵、防油、防震動線槽進行布置和防護，符合工業生產的安全規范。

·模塊配置：通過遠創智控調試軟件對 YC8000-CJ 模塊進行網絡參數配置，設置專屬靜態 IP、子網掩碼和網關，匹配攪拌站工業局域網的網段要求；通過模塊的 Web 服務器管理界面，實時檢測模塊與 PLC 的通信狀態，對通信鏈路進行抗干擾優化，確保在攪拌站復雜電磁環境下通信無中斷。

·軟件調試：在上位機端安裝歐姆龍 CX-Programmer 軟件，通過以太網與 YC8000-CJ 模塊建立穩定連接，實現 PLC 攪拌程序的遠程上傳、下載和在線參數調整（如配料比例、攪拌時長）；在三菱 GT Designer3 軟件中進行觸摸屏組態編程，搭建包含攪拌站運行狀態、配料參數實時顯示、物料缺料報警、生產數據本地查詢的現場操作界面，確?，F(xiàn)場操作人員可通過觸摸屏快速掌握設備狀態，并對生產參數進行精準調整。

3. 系統測試與優化

完成硬件安裝和軟件調試后，結合混凝土生產的行業特點，開展全維度的系統測試，重點驗證系統的穩定性、數據準確性和報警及時性，測試內容包括：

·生產數據傳輸測試：通過上位機和三菱觸摸屏，實時采集攪拌站的配料比例、物料投放量、攪拌鍋轉速、出料量等數據，驗證數據傳輸?shù)臏蚀_性和實時性，確?；炷辽a(chǎn)的關鍵工藝信息可完整、無延遲記錄。

·遠程監控與參數調整測試：在企業中控室的上位機終端，通過以太網連接 YC8000-CJ 模塊，實現對各攪拌生產線的遠程實時監控，并遠程調整配料比例、攪拌時長等核心參數，驗證遠程操作的有效性和響應速度。

·故障報警與數據追溯測試：模擬攪拌站常見故障（如物料倉缺料、攪拌機卡滯、配料秤失準），驗證系統是否能快速捕捉故障信號，在上位機和觸摸屏同步發出報警提示；同時模擬多批次混凝土生產場景，驗證上位機是否能自動記錄每批次生產的配料數據、生產時間、設備編號等信息，實現生產數據的數字化追溯。

根據測試結果，對模塊的通信參數、數據采集頻率進行優化，對觸摸屏的操作界面進行簡化，使其更適配攪拌站現場操作人員的使用習慣，提升現場操作效率。

五、總結

遠創智控 YC8000-CJ 歐姆龍 PLC 以太網模塊在混凝土攪拌站中的成功應用，徹底解決了傳統歐姆龍 CJ1 PLC 無以太網接口、數據傳輸抗干擾能力弱、生產數據難以數字化追溯的行業痛點。通過模塊與三菱觸摸屏、上位機的協同工作，實現了混凝土攪拌站的實時監控、遠程參數調整、故障智能報警和生產數據數字化追溯，不僅提升了混凝土生產的配料精度和生產效率，還讓企業的質量管控工作更貼合建筑行業的標準要求，為企業打造智能化、標準化的混凝土生產質量管控體系提供了堅實的技術支撐。

(具體內容配置過程及其他相關咨詢可聯系楊工。)
