本方案不開源，如有需要請聯系后臺。

一、行業背景與合規挑戰

新規落地：2026年充電寶新規明確要求展示 健康狀況"核心參數，包括充電次數、當前電量、設備溫度三大關鍵指標。

市場痛點：現有市場中90％以上的充電寶無此功能，廠商面臨緊迫的合規改造需求。

破局之道：亟需一種改造成本低、可快速落地的檢測與展示方案。

二、方案概述與核心目標

為了滿足新規，本方案基于武漢芯源的CW32L010芯片實現，達成以下核心目標：

1、合規配置

精準檢測并展示三大核心健康參數（充電次數、電量、溫度），完全滿足2026新規。

2、體驗優化

通過NFC“碰一碰”的無接觸方式，實現高效的數據傳輸和便捷的交互體驗。

3、成本控制

摒棄傳統思想，除MCU外僅需少量元器件，大幅降低整體BOM成本。

4、穩定可靠

采用經過驗證簡化硬件設計，確保數據傳輸?shù)臉O致穩定性。

三、核心優勢總結

極致的成本優勢：相較于同類NFC方案，無需專用NFC雙界面標簽芯片，僅需增加少量元器件，成本大幅降低。

出色的兼容與適應性：電壓適應范圍廣（1.8-5.5V），甚至在電池電壓降至2.8V或2.0V時亦可可靠工作。廣泛適用于英集芯(3.1V)、智融(5V)等各大主流充電芯片。

超高集成度：元器件少，QFN20(3*3)小巧封裝，極易與原充電寶主板/保護板無縫集成。

成熟的量產閉環：不僅能快速合規，且已完成量產配套，助力客戶產品迅速推向市場。

四、硬件與系統特性

硬件配置：

核心MCU：采用32位ARM? Cortex?-M0+內核的高性能芯片CW32L010。

可靠存儲：最大64K Flash和4K SRAM，F(xiàn)lash最大擦寫10K次、數據保存25年，安全存儲歷史充電數據。

便捷通訊：提供I2C/UART接口，輕松對接各類充電管理芯片。

全天候工作：支持 -40~85℃ 寬溫工作范圍，滿足高低溫全場景使用。

系統通訊邏輯：

手機端通過NFC射頻與CW32L010系統交互，MCU再通過I2C/INT等引腳與充電寶原硬件進行數據讀取。

五、 固件特性與用戶體驗

通信標準：模擬實現兼容NTag21x芯片，工作頻率13.56Mhz，數據傳輸速率106Kbps。

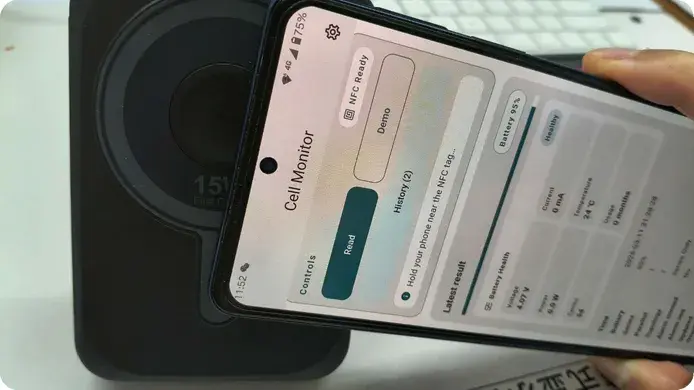

無縫喚醒體驗：支持“碰一碰”直接喚起手機App；對于蘋果用戶，更是支持直接喚起蘋果輕應用（App Clip），無需繁瑣下載。

無線維護：支持通過NFC進行固件升級（OTA），極大降低后期維護成本。

六、完善的量產與軟件生態配套

本方案不僅提供硬件級支持，還配備了全套成熟的軟件工具鏈：

客戶端支持：已上架雙端應用市場，包括 Google Play 與 App Store。

維護工具：專用的 NFC OTA App，方便固件管理。

工廠工具：提供專業的 Windows 端 PC 量產工具（支持掃碼、校驗、寫入RTC時間等全自動化流程），保障高效出貨。

七、實物樣板展示

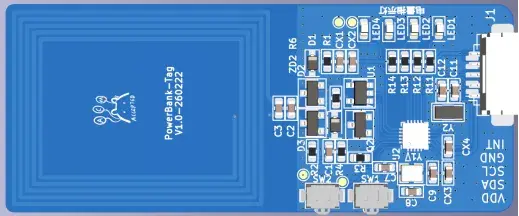

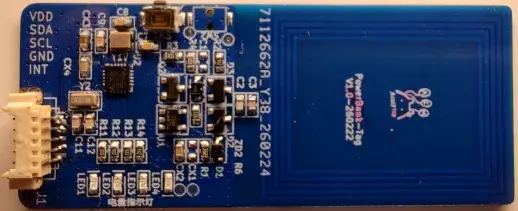

超小體積設計：通過3D圖及實物對比，直觀展示PCBA的緊湊性。

實機改裝驗證：已有成熟的電芯貼合改裝樣板，驗證了線材連接及溫感探頭布置的可行性。
