年前的時候，領導給了我兩個全新的綠聯55W充電寶，是26年充電寶新規落地前的產品，體驗起來要好于之前用的33W的酷態科電能塊，我以前對綠聯在移動電源上的產品是不了解的。前段時間的AWE2026，綠聯和何同學的視頻里面也出現了這款產品，趁著最近在研究充電寶新規和相關的方案，拆解一下這個充電寶，和大家一起學習一下。拆完后我竟然發現，這個充電寶方案也可以很好地應對26年新規，怪不得26年還有他的身影。

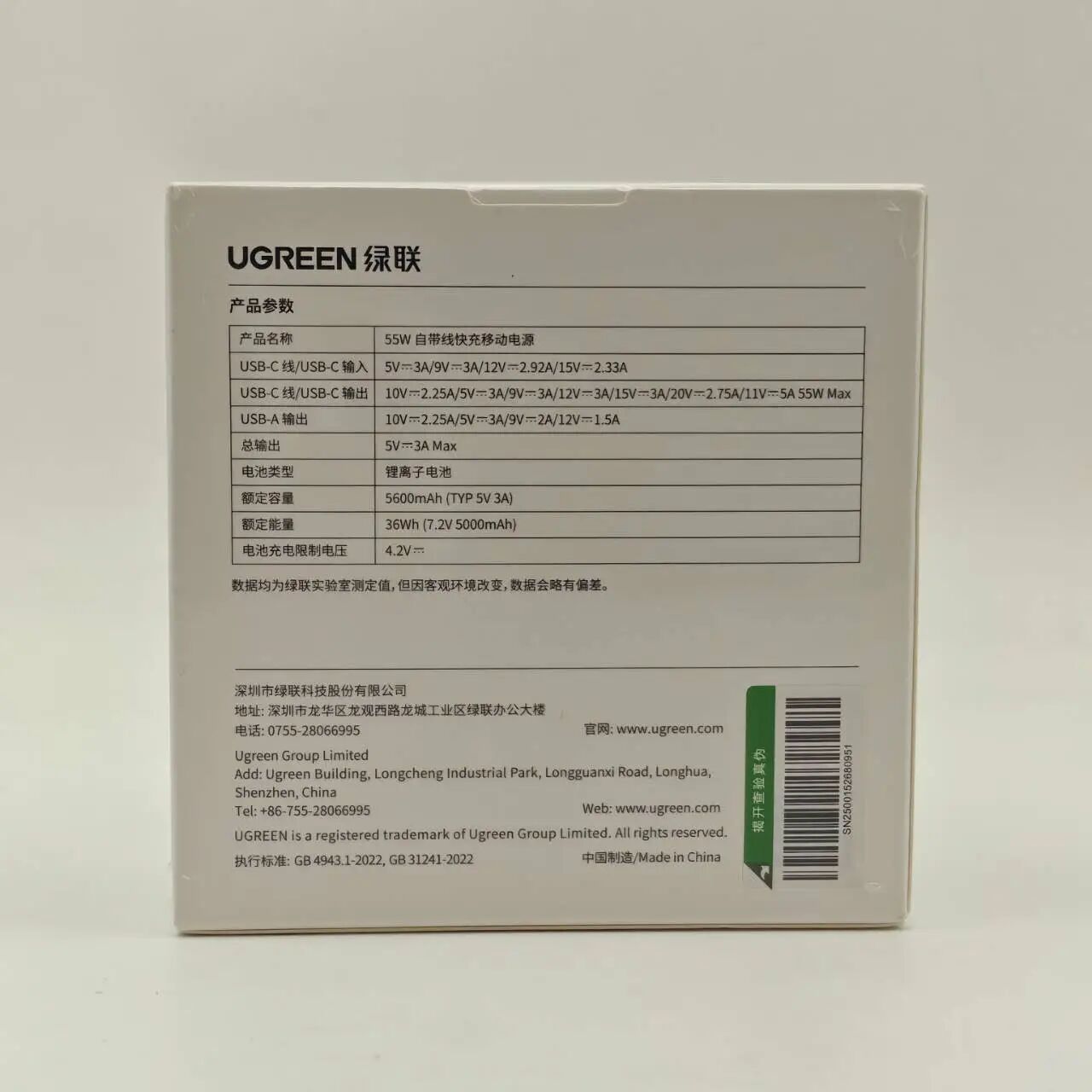

這個產品的包裝，第一感覺就是比較厚實，與手機、智能手表等主流數碼產品的包裝質感相同。

產品名稱：綠聯能量湃Pro 55W充電寶

充電寶型號：PB727

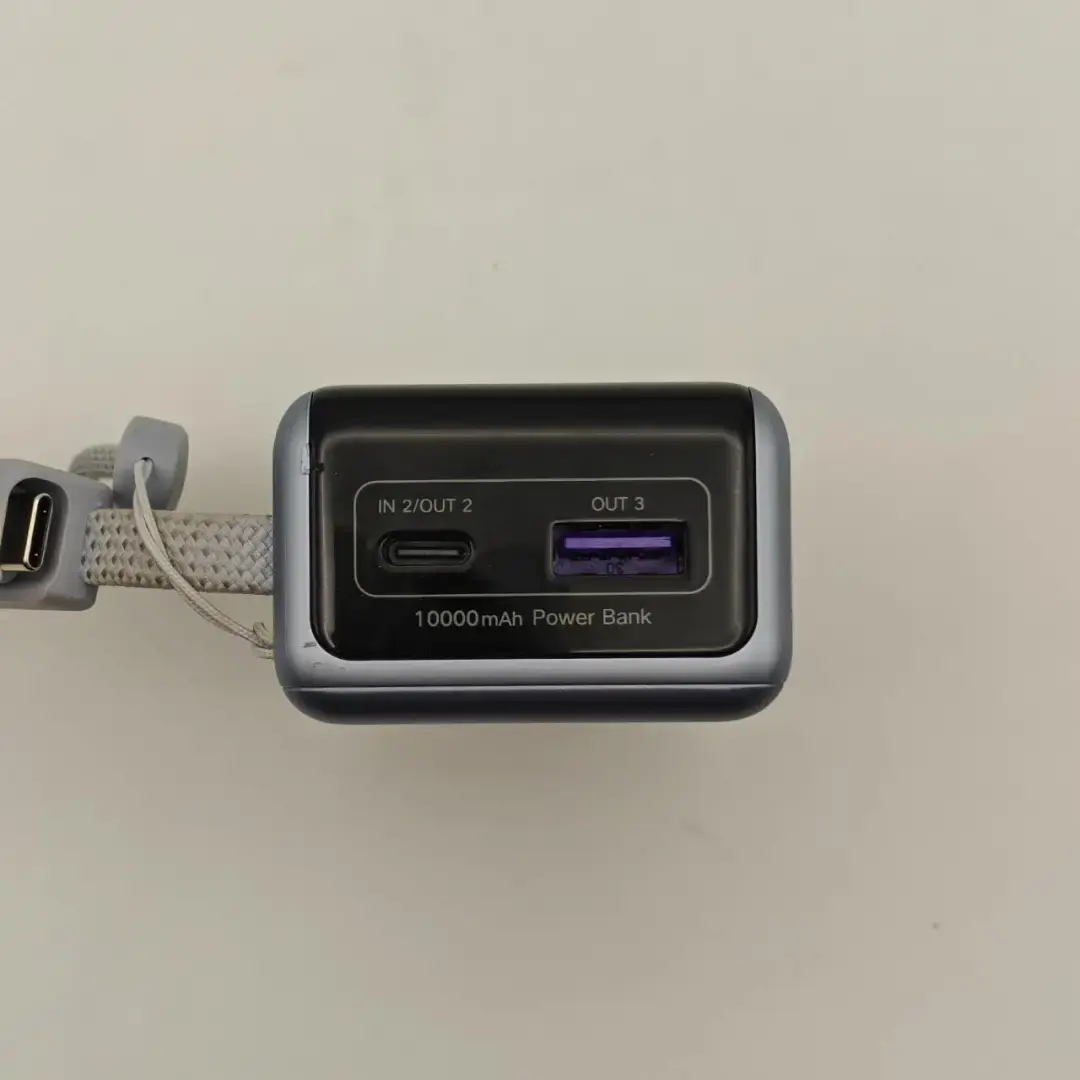

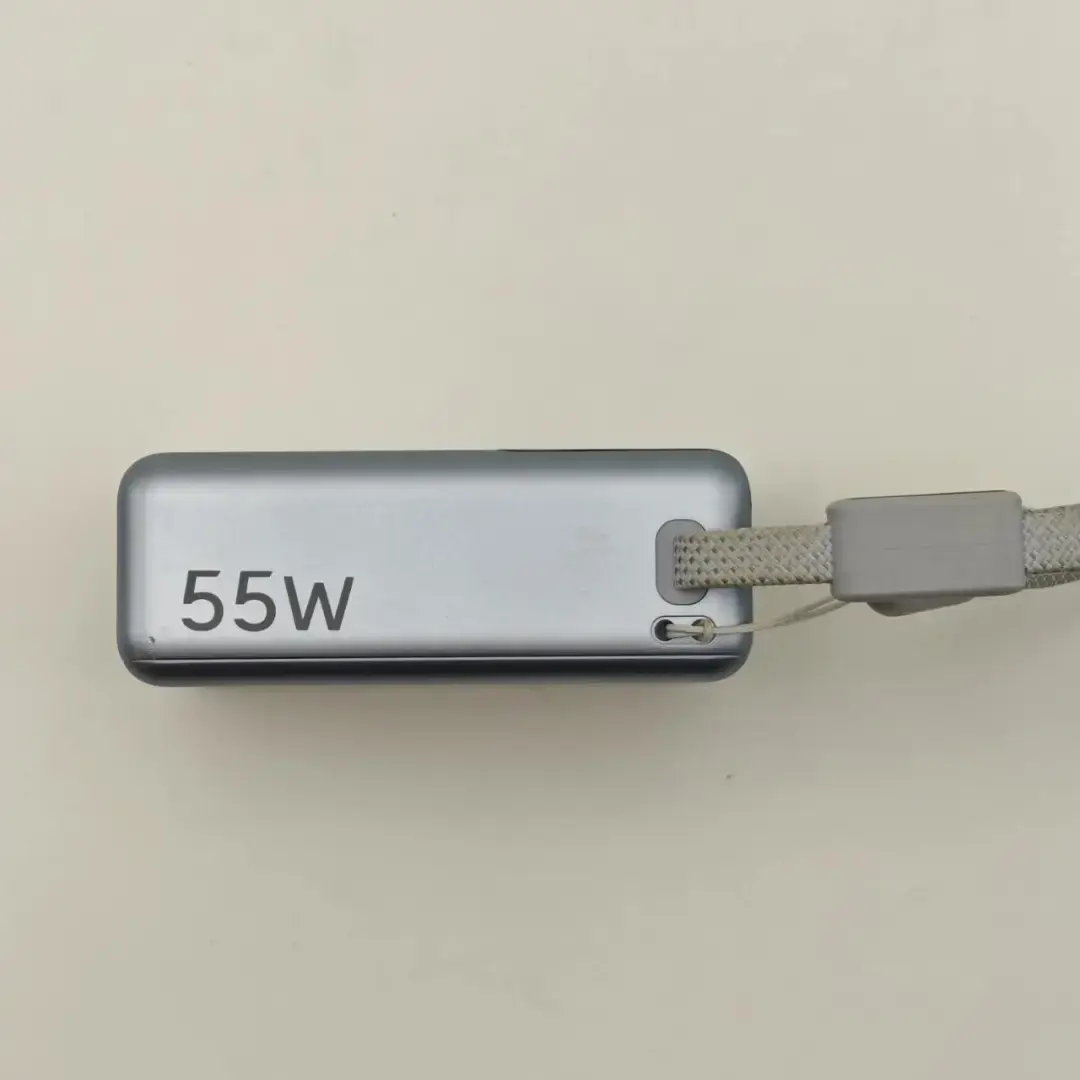

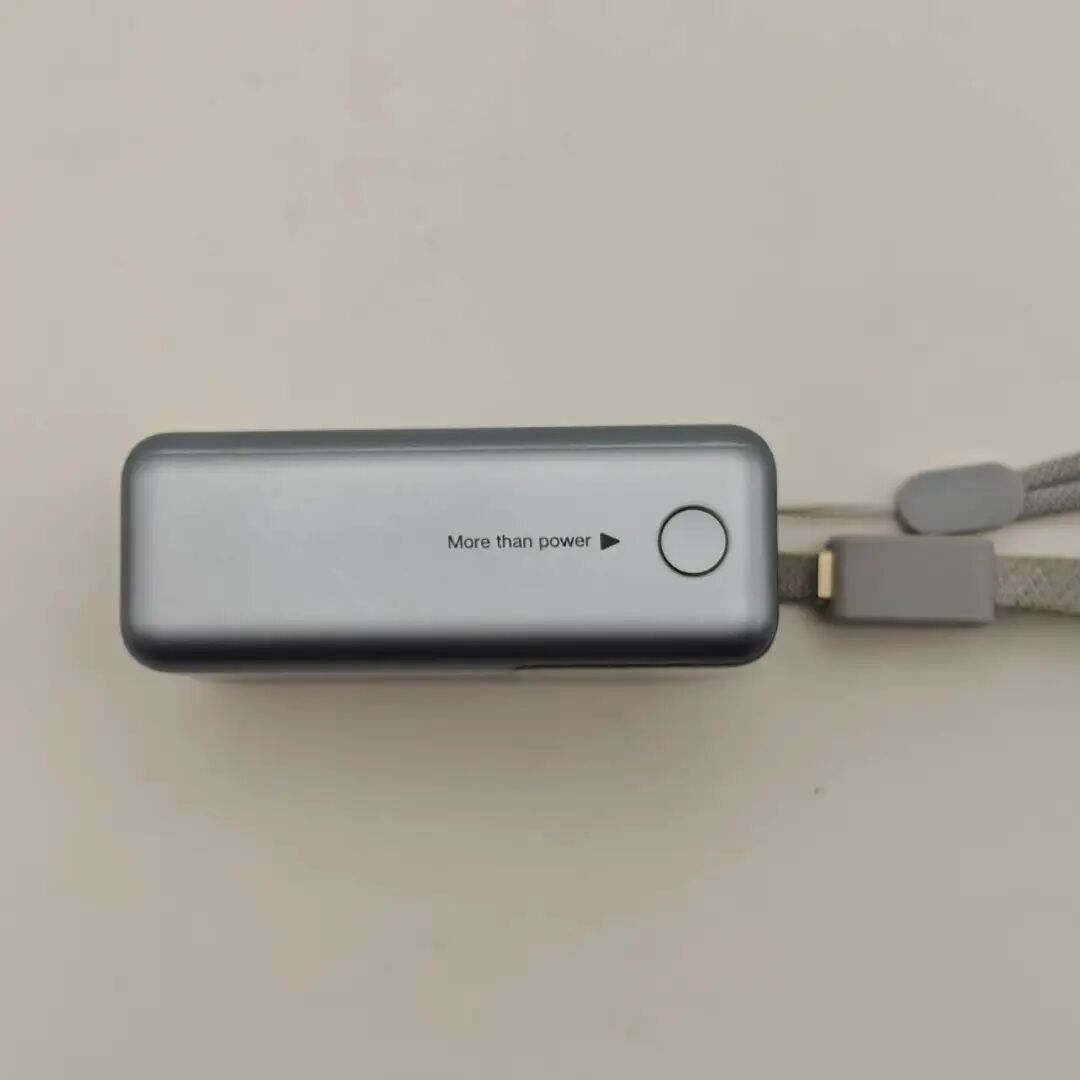

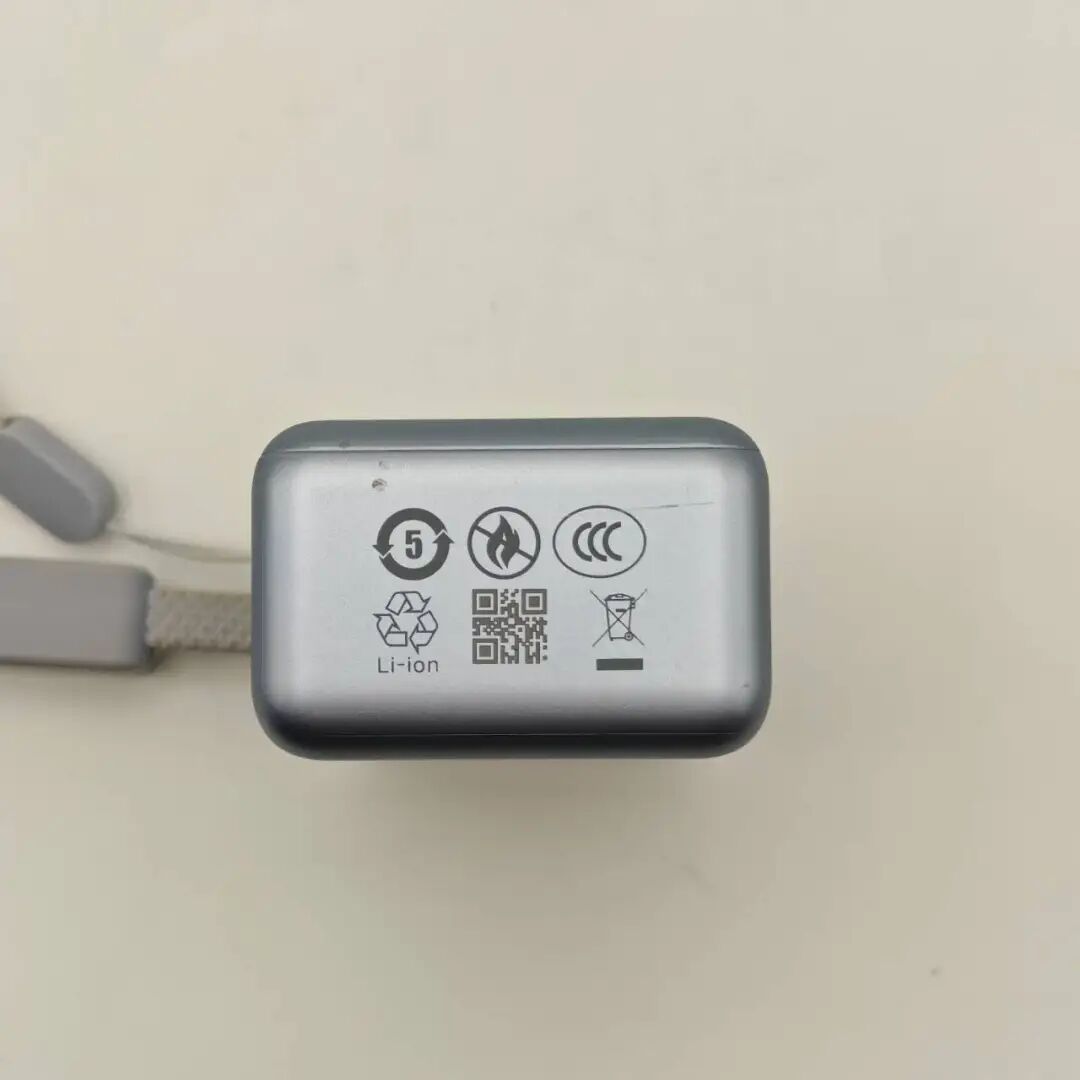

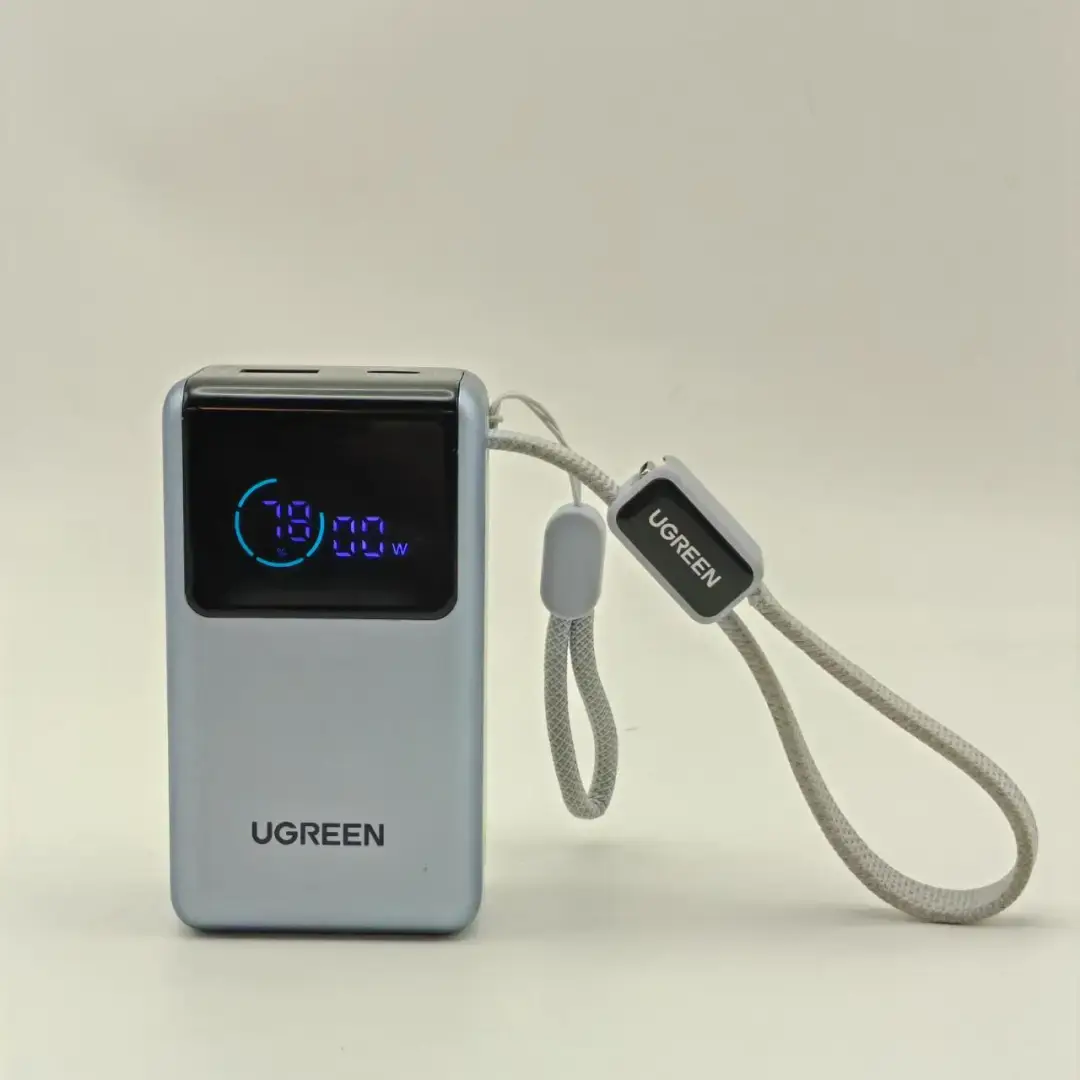

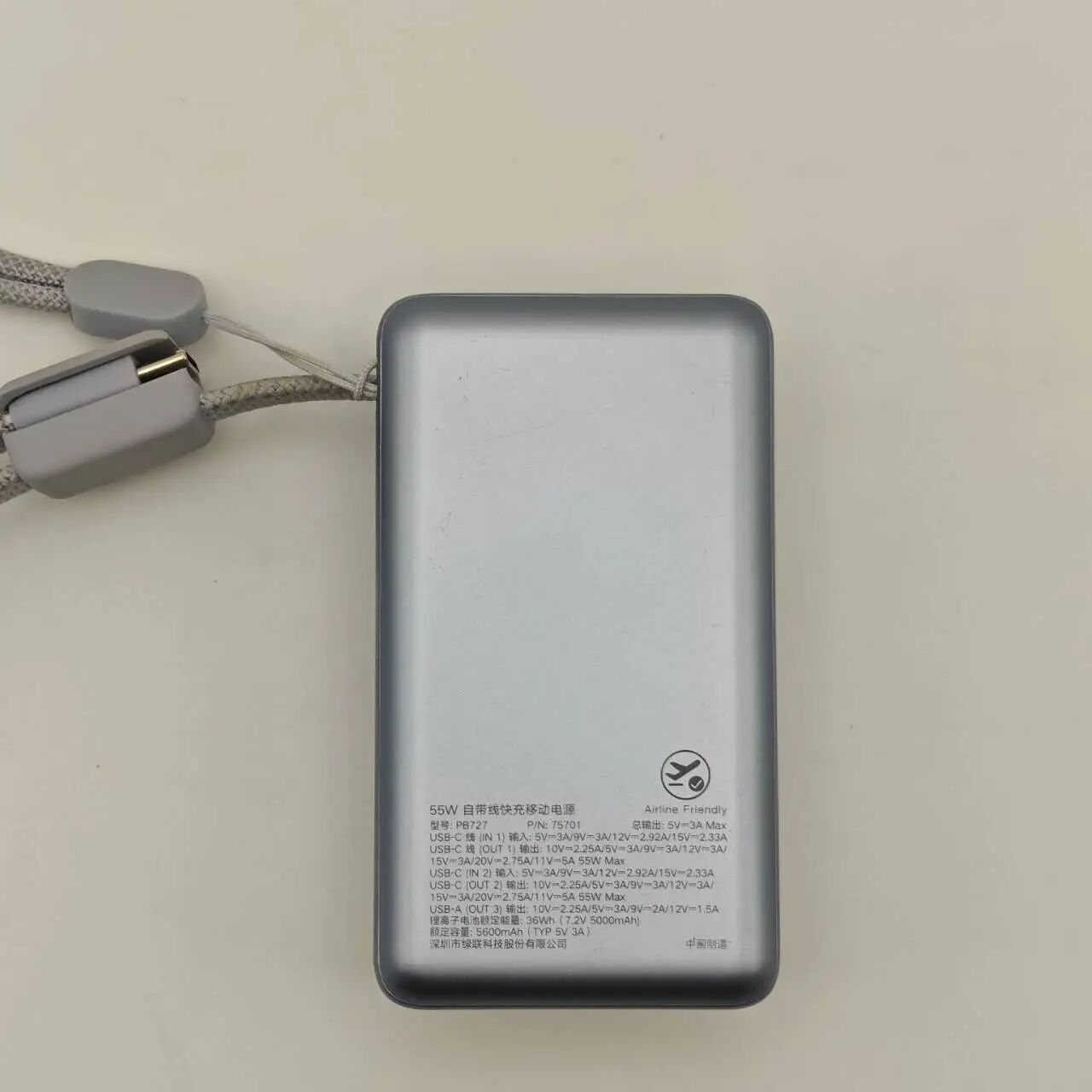

取出充電寶，銀藍色外觀帶來一定的金屬質感，邊緣圓潤，握持舒適，側面露出一條編織USB-C充電線，頂部黑色亮面區域用來顯示電量功率等充電參數。背面印有充電寶基本參數，相關認證標識位于底部，

DEAV0475I05126022 (二維碼自動識別)

接下來拆開看看內部電路和結構用料，主要分析一下方案設計。

本文主要結合拆解產品研究方案設計原理，如對產品本身的外觀結構拆解感興趣，充電頭網在去年對此已經做了詳細的介紹，大家可以點開觀看，指路：

拆解報告：綠聯能量湃Pro 55W快充移動電源

拆解過程中的幾張照片：

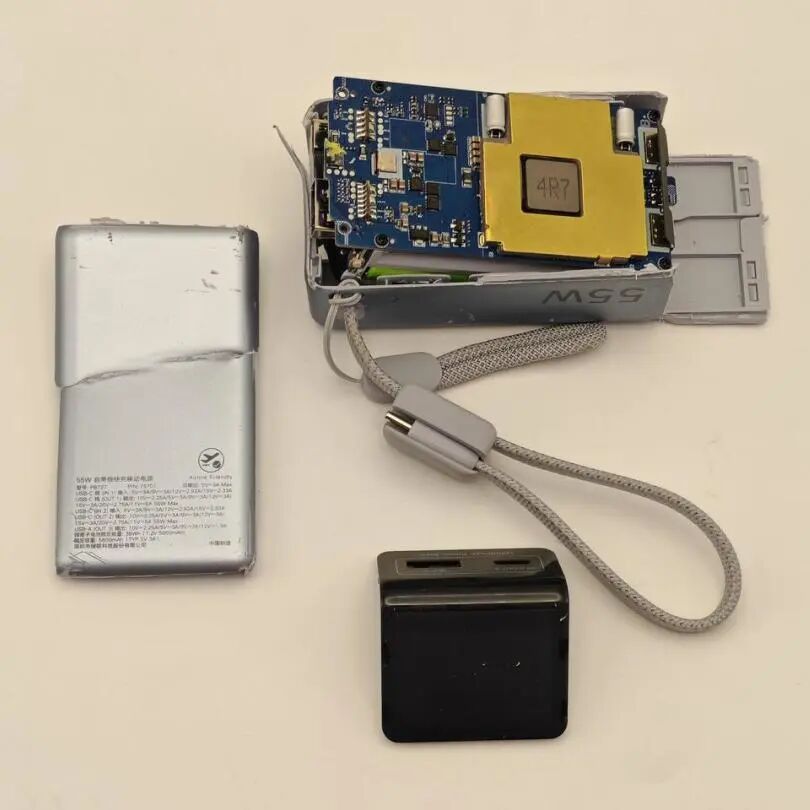

拿出電芯和主板，電芯安裝在一個支架內，支架與主板用螺絲固定，電芯與PCB主板用鎳片點焊連接，并用麥拉片絕緣，主板和電芯之間還有大面積的導熱膠。

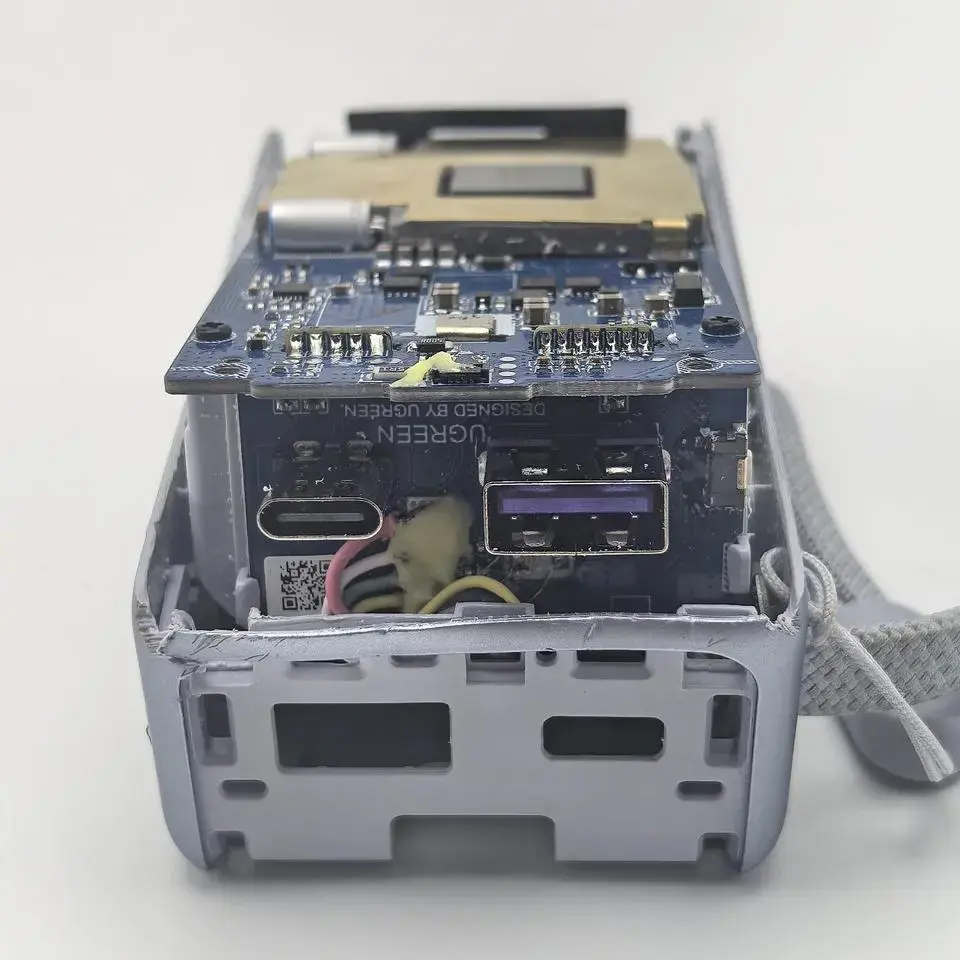

拆下電芯，斷開與小板連接的熱敏探頭，拆下與小板連接的自帶編織線，拆下顯示板排線，就可以拿出完整的電路板了:

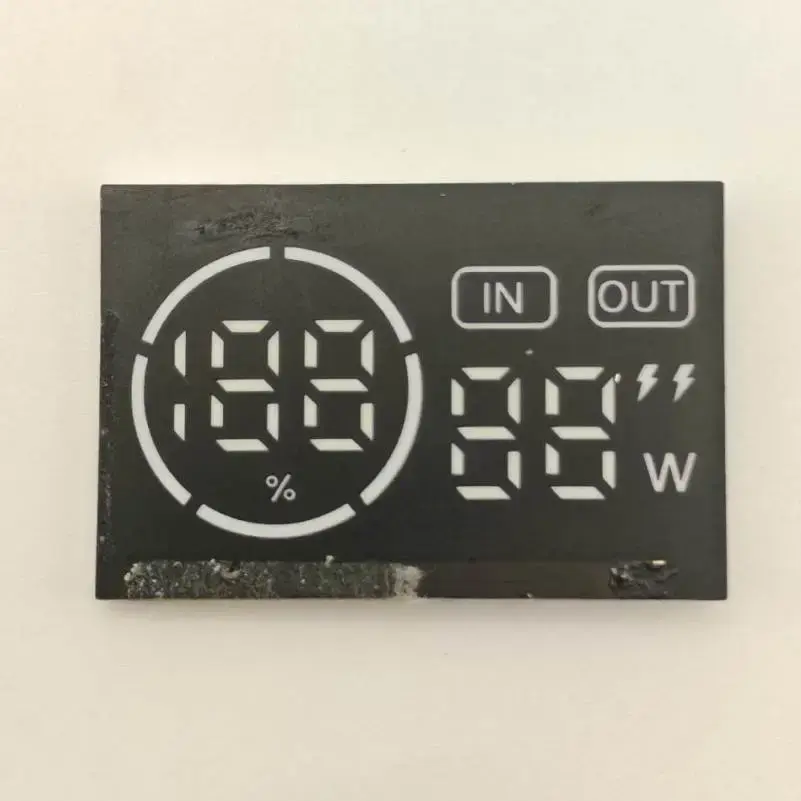

顯示模組是基于數碼管原理的定制模組。使用VK1649B驅動，通過4Pin排線與主板相連：

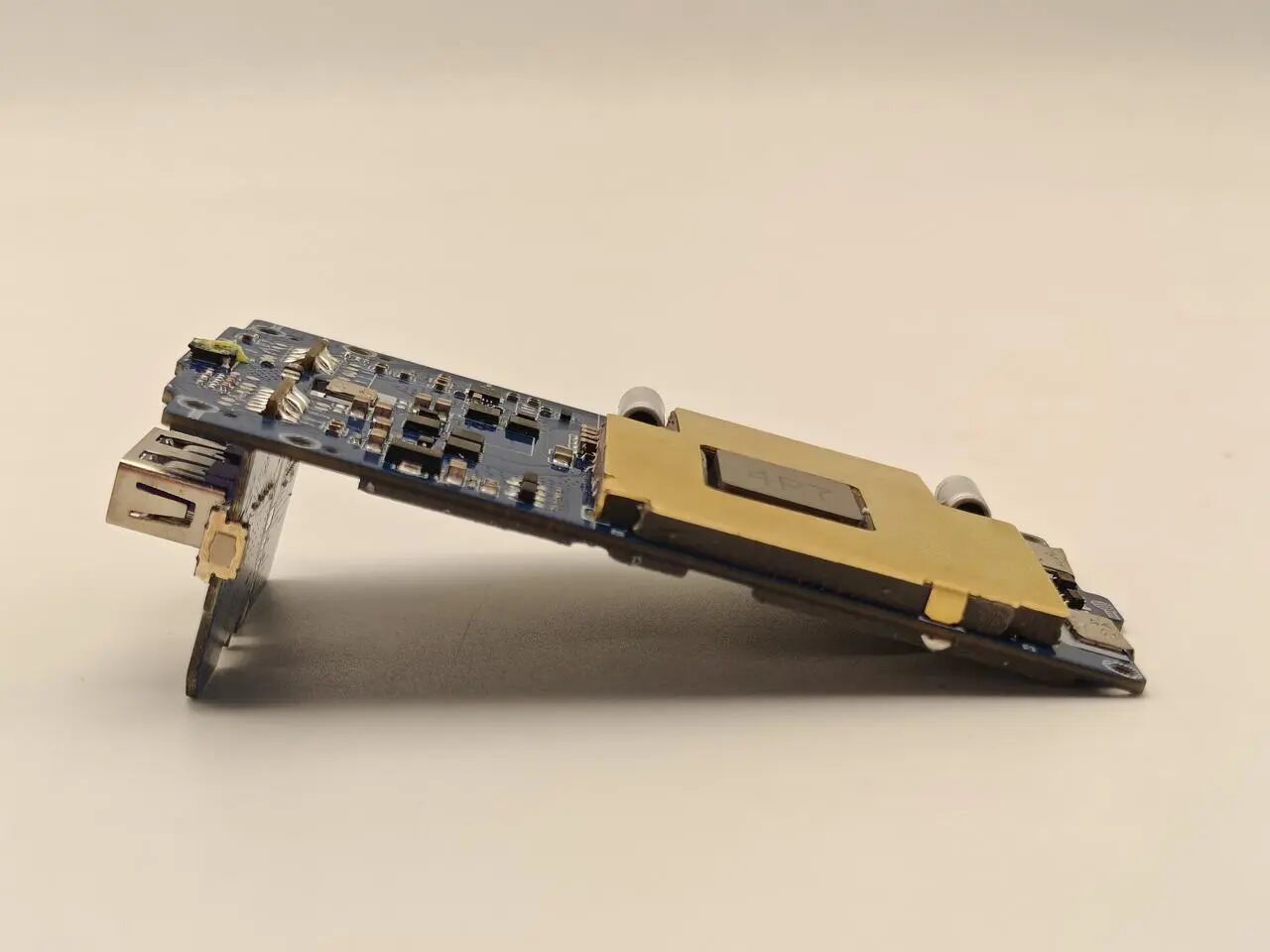

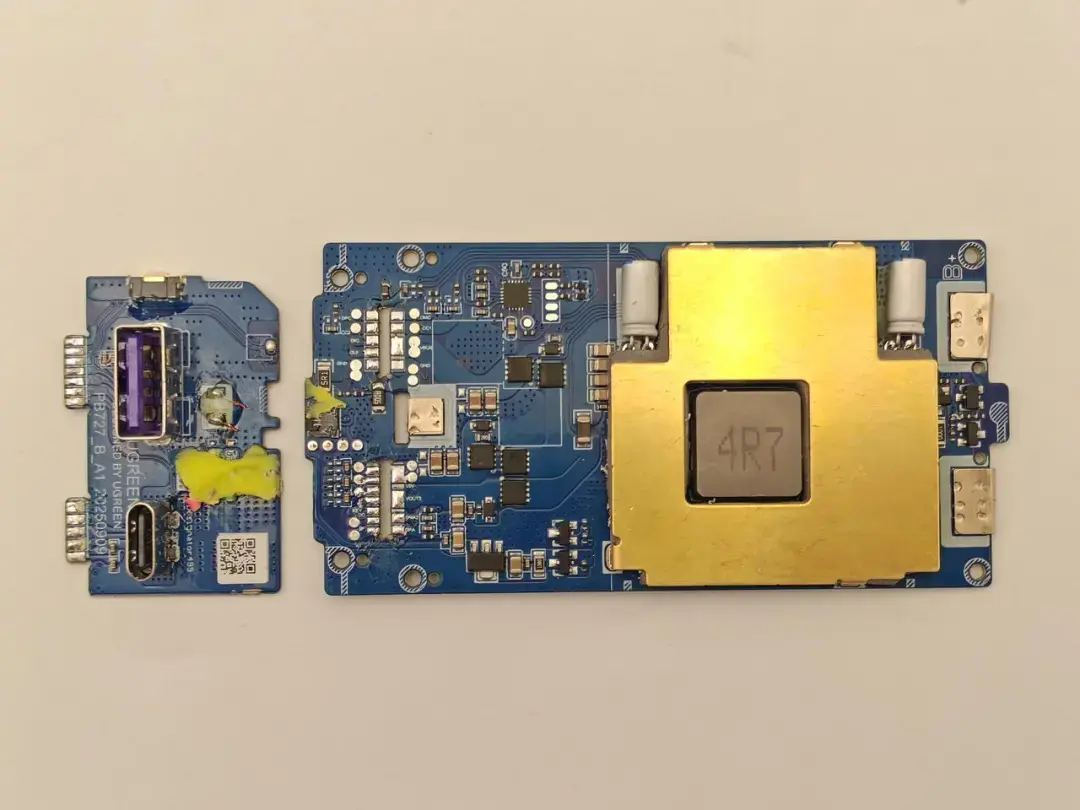

小板突出部位的焊盤與主板上槽孔兩邊的焊盤連接，拆下小板：

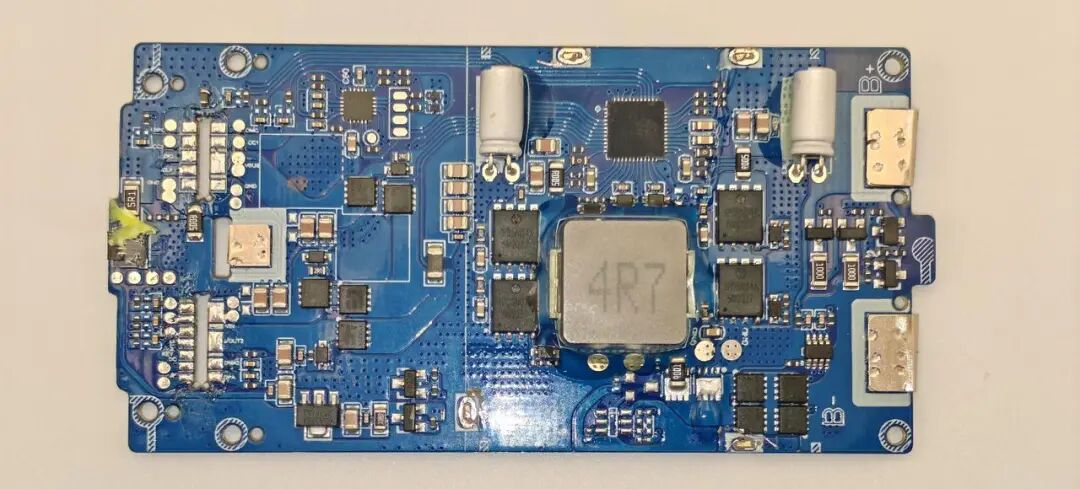

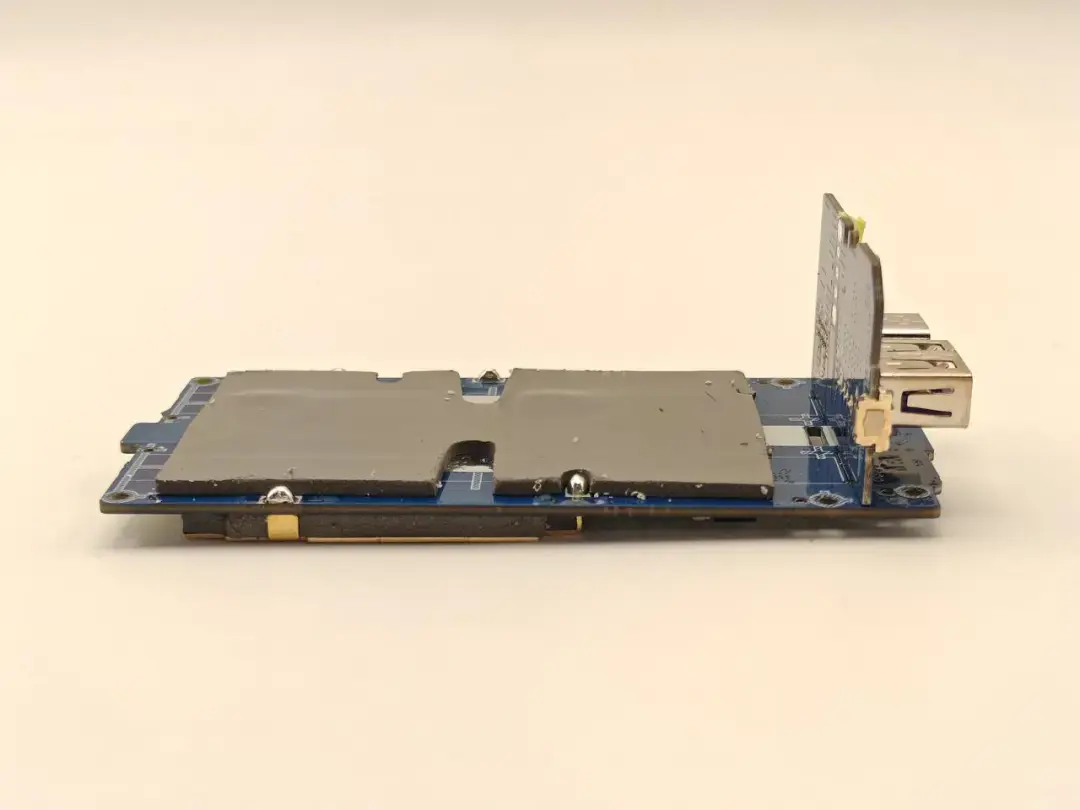

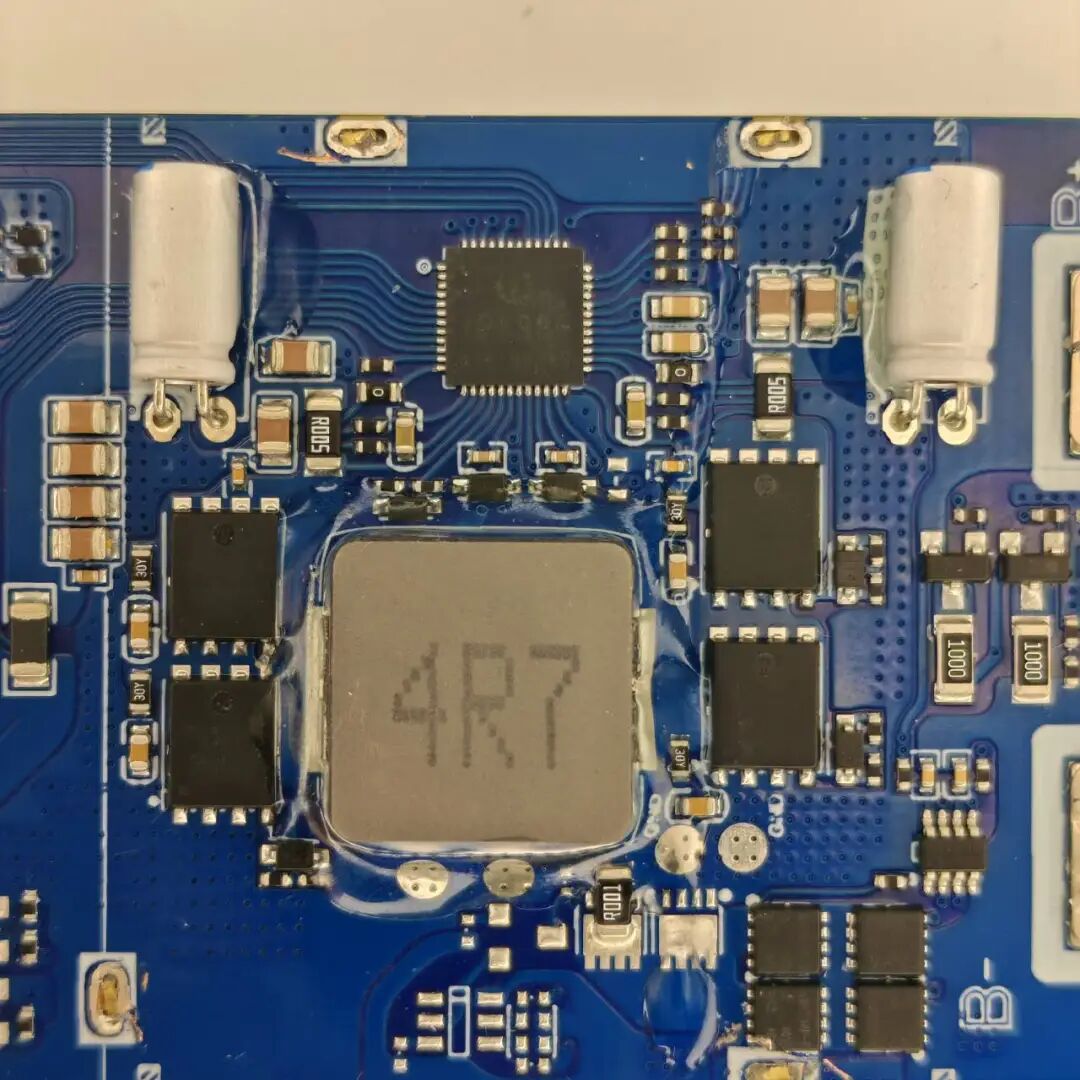

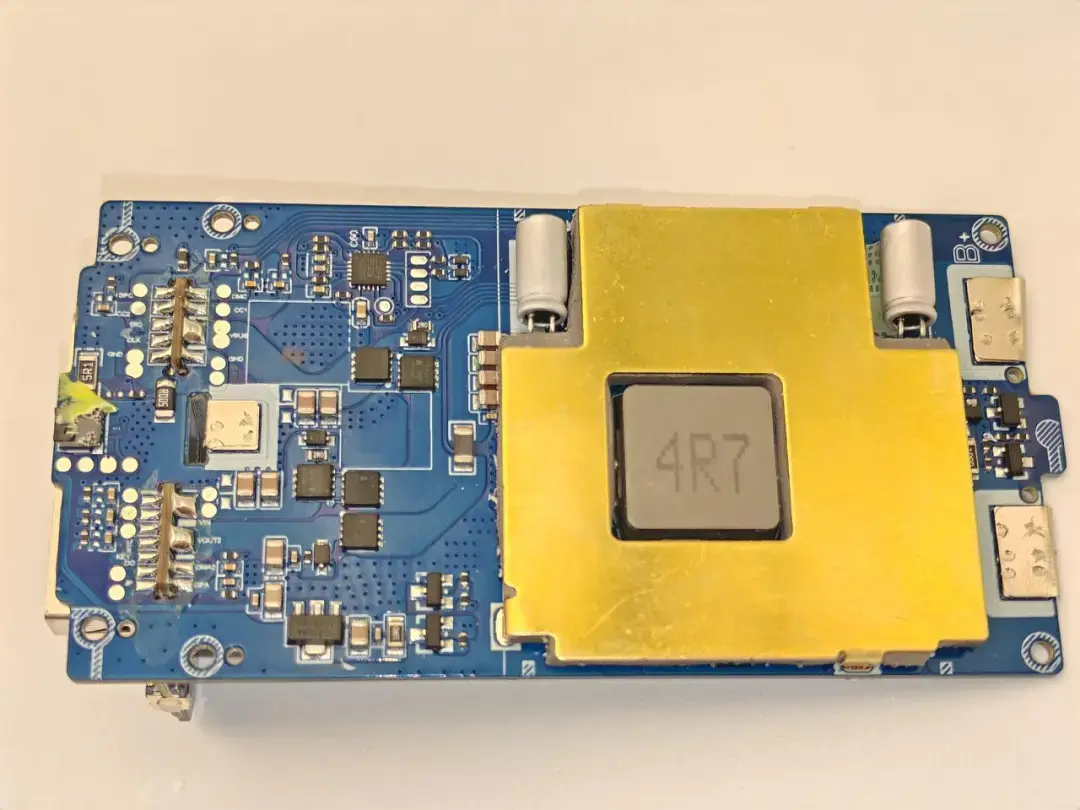

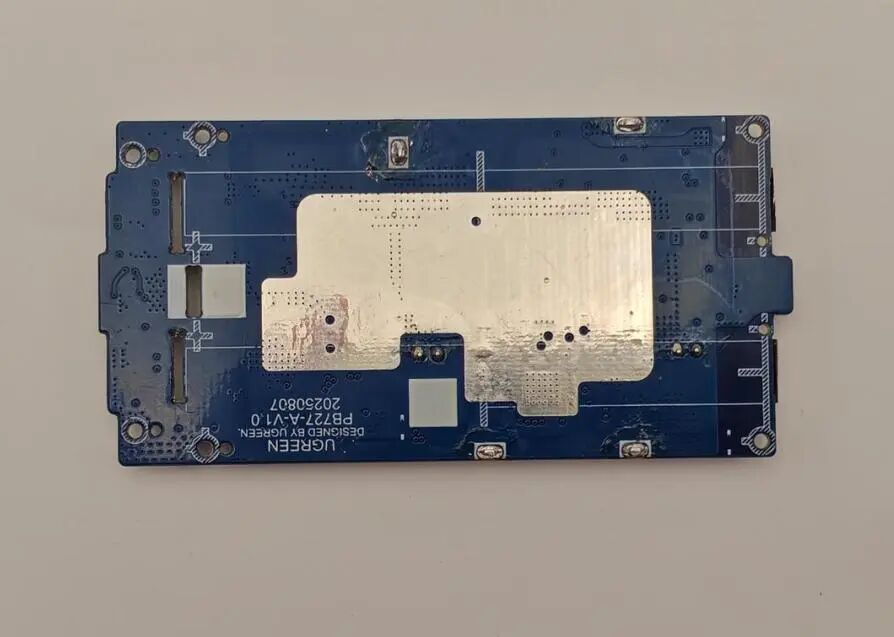

蓋在功率區的金屬散熱板貼滿導熱硅膠，中間鏤空露出升降壓屏蔽電感，用萬用表打了一下，金屬散熱板焊接在主板的GND上，除對功率部分散熱外，應該可以對這一高頻開關區域起到一定的屏蔽作用，或者減少電磁干擾，應當有助于通過各類嚴苛認證。取下主板正面的散熱板和導熱硅膠，正面圍繞著電感的功率部分便一目了然：

取下主板背面的導熱硅膠后，可以看到背面沒有任何元器件，而是在PCB上大面積的開窗。用萬用表打了一下，主板背面應該是整體鋪地了。

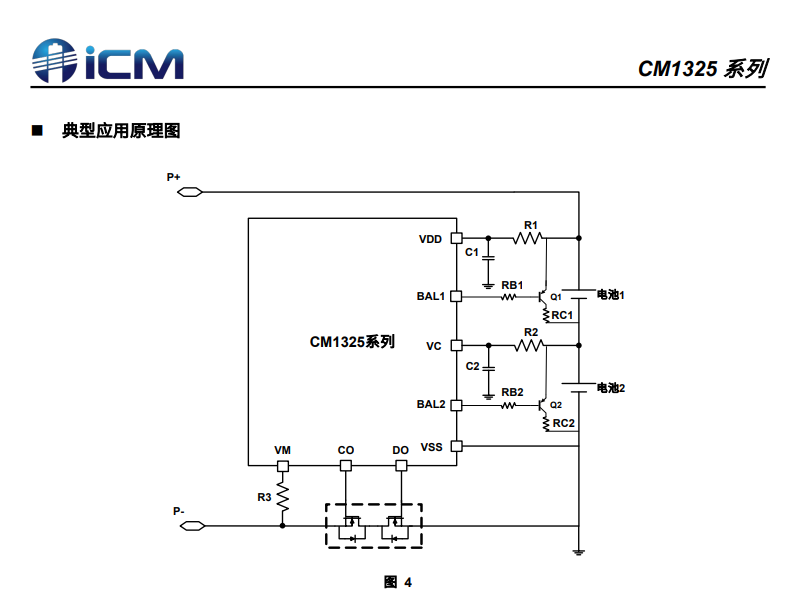

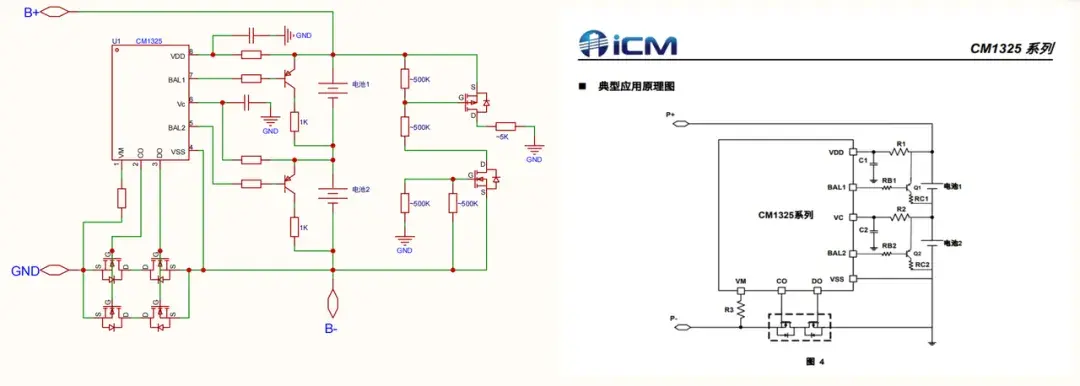

從鋰電池連接處看起，鋰電池保護IC絲印為CM1325，配合四顆NMOS,絲印AGM304AP-B，耐壓35V，ID45A，導阻3.1mΩ，共同用作鋰電池保護電路。

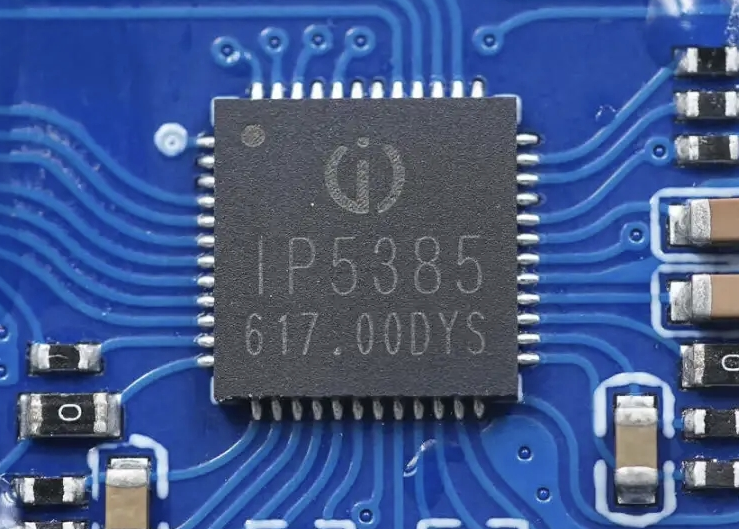

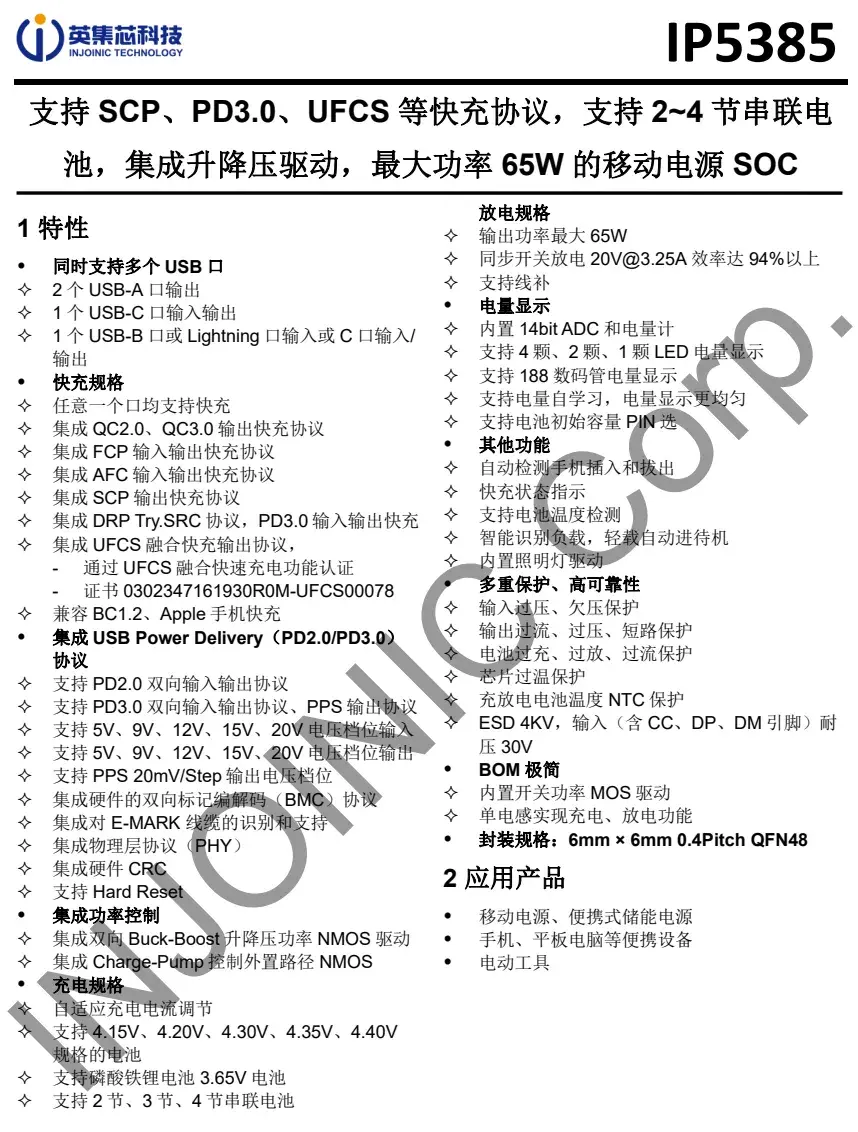

功率變換部分使用了英集芯的IP5385移動電源SOC,集成了升降壓驅動。

負責升降壓變換的四顆MOS料號相同，絲印型號IP0504A，PDFN5060封裝，N溝道，耐壓40V，導阻3.9mΩ，同樣來自英集芯。

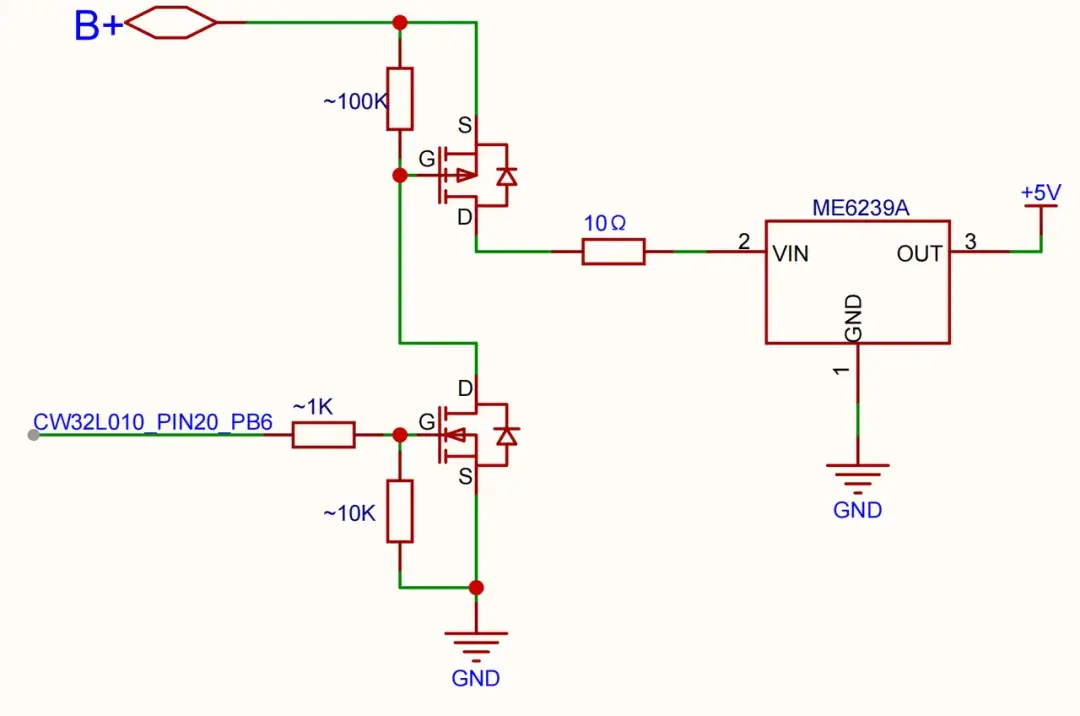

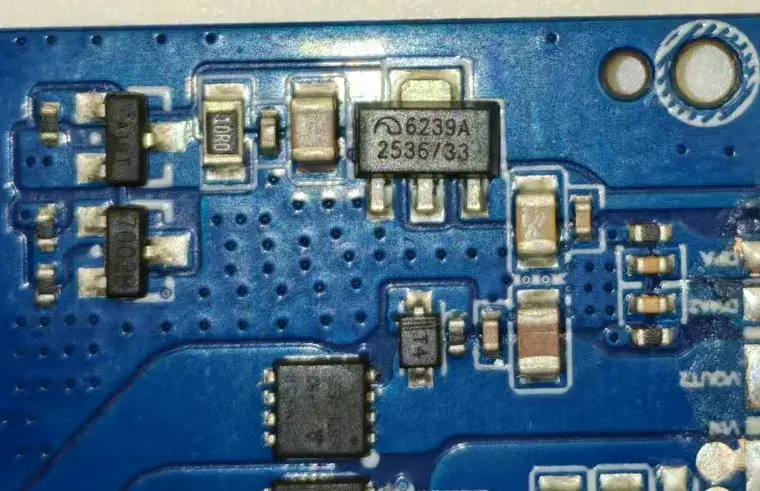

主板的一側還有一個LDO芯片，型號ME6239A，用來給顯示模組提供5V電源。LDO的輸入電源由左側SOT23-3封裝的PMOS和NMOS一起控制，控制端接入MCU。

此部分電路是控制自帶線、USB-C、USB-A的VBUS開關，5顆MOS均使用了AGM306AP，PDFN3.3*3.3封裝，N溝道，30V耐壓，導阻5.8mΩ。自帶線TypeC和USB-C由于支持輸入輸出，所以各使用兩顆MOS控制。

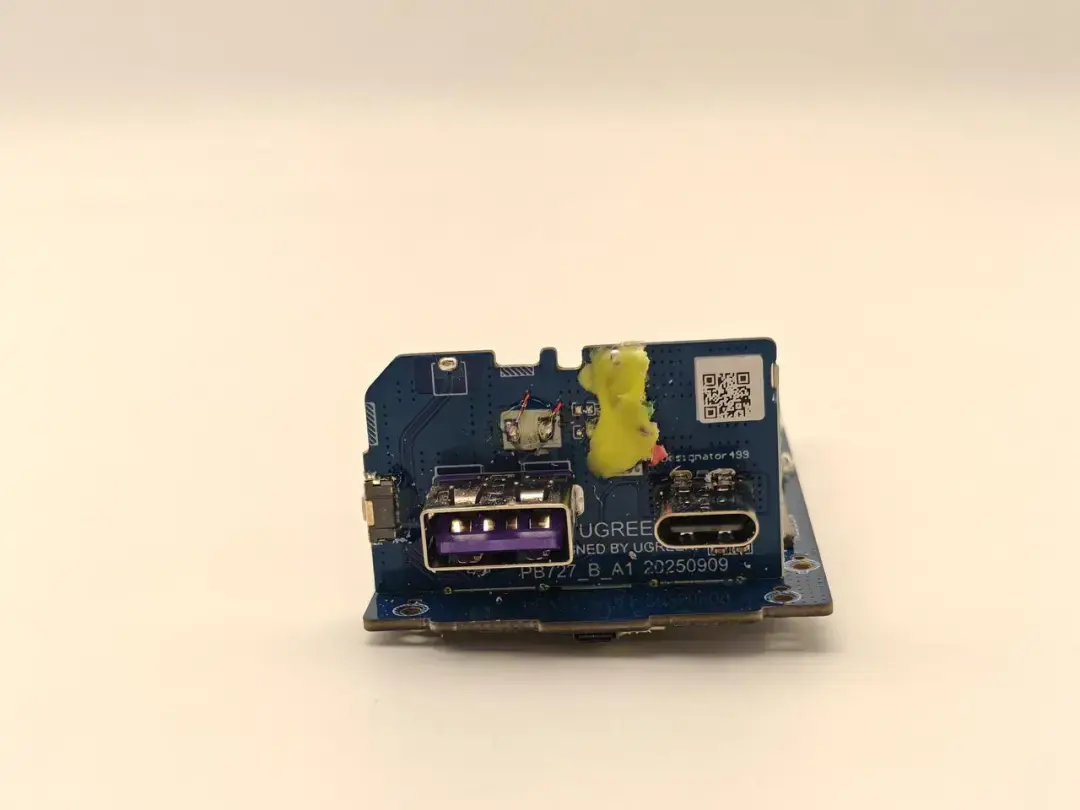

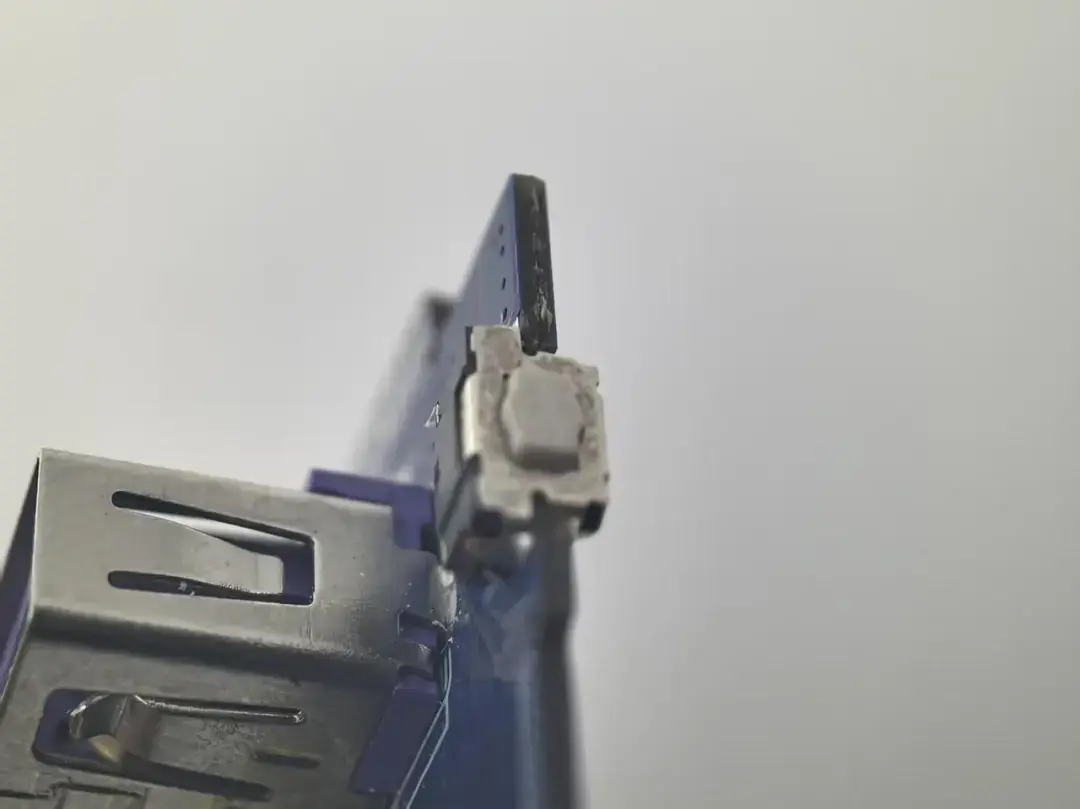

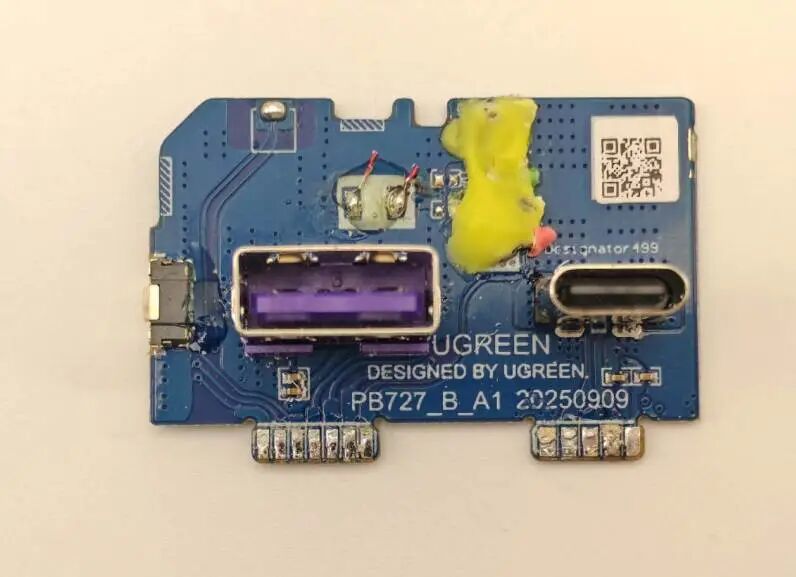

在USB小板上，有自帶線TypeC的焊盤、NTC焊盤和按鍵，看可以看到PCB生產于25年9月。

251128W0012097X000850RPCBA01 (二維碼自動識別)

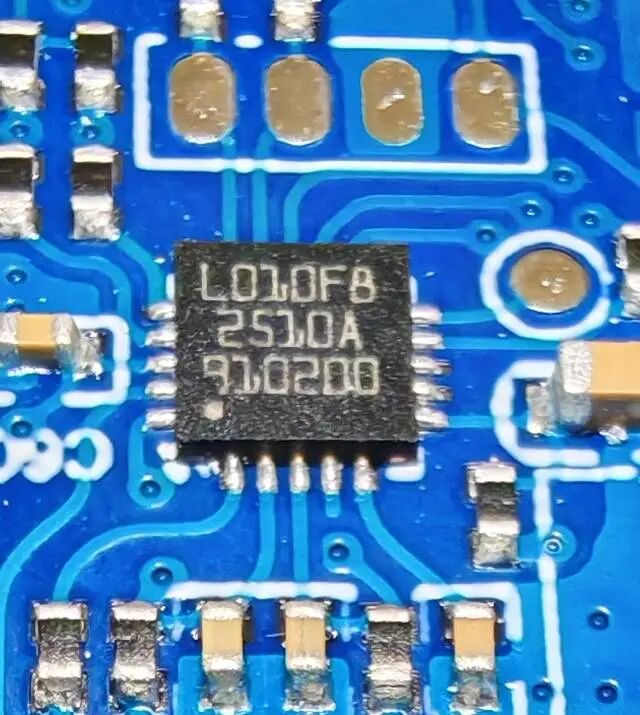

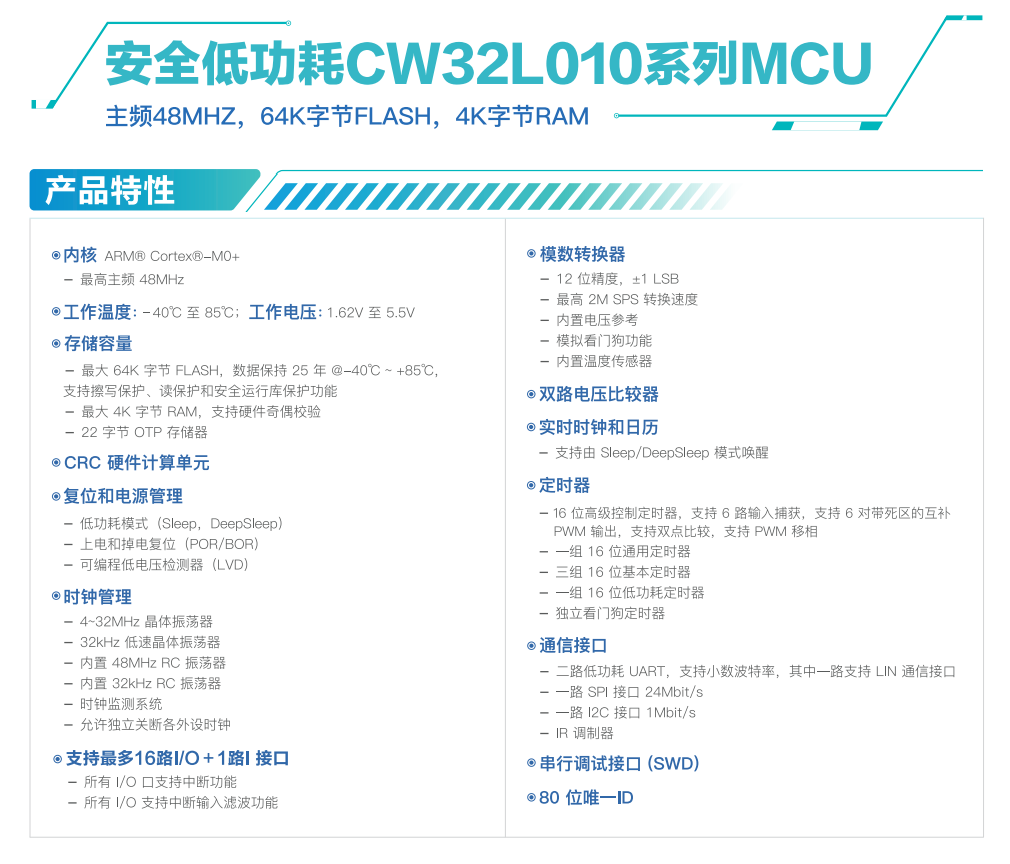

主控MCU則使用了武漢芯源半導體超低功耗系列的CW32L010F8U6，QFN20(3*3)封裝，極限超低功耗0.34uA，用于電源控制，以及采集充電參數信息，并輸出給顯示板。

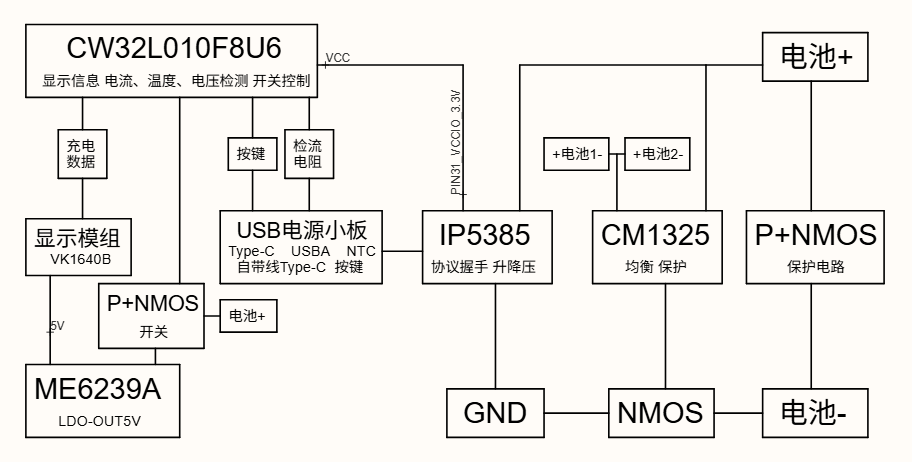

至此，結合一系列的電路測量，我們可以得到這個充電寶的硬件設計框架和部分電路原理：

拆解可見，這款充電寶內部布局十分緊湊，裝配工藝合理。其設計凸顯了對安全與散熱的重視：不僅不惜工本的采用了多處散熱方案，更配備了多重安全保護電路。同時，元器件用料扎實，電路設計留有豐富冗余，整體可靠性較高。

面對將于2026年實施的《移動電源安全技術規范》新國標，經拆解分析，該款充電寶的絕大多數設計已滿足要求，主要差距在于完整的智能管理/監測功能。

作者認為，此產品原本就采用的“CW32L010 MCU + IP5385 SOC + 顯示模組”的方案，則能通過部分改動高效補足這一功能。此方案幾乎無需改動硬件電路，僅需對顯示模組進行適配升級，即可全面符合新規。
