嵌入式系統中，溫度傳感器是硬件監控的核心組件之一，MS5607作為一款高精度的壓力/溫度傳感器，被廣泛應用在工業控制、消費電子等場景。本文基于Linux Kernel 6.1版本，深入解析drivers/input/sensors/temperature/tmp_ms5607.c驅動代碼的實現邏輯，帶你搞懂傳感器驅動的注冊、初始化、數據采集與上報全流程，以及如何在系統中獲取傳感器的狀態和數據。

一、MS5607傳感器基礎

MS5607是MEAS（TE Connectivity）推出的高精度數字壓力傳感器，集成溫度傳感功能，采用I2C接口通信，內置128位校準數據（PROM）。驅動通過讀取校準數據補償溫度和壓力的測量誤差，最終輸出-40~85℃范圍內的高精度溫度值，以及對應的壓力值。

二、驅動代碼核心結構解析

驅動代碼基于LinuxI2C子系統和Input子系統實現，整體結構分為「驅動注冊」「核心操作函數」「數據采集與上報」三大模塊，下面逐一拆解。

2.1驅動注冊：I2C驅動框架

Linux下I2C設備驅動遵循標準的I2C驅動框架，核心是i2c_driver結構體和設備ID表，這是驅動被內核識別的基礎：

// 設備ID表：匹配I2C設備staticconststructi2c_device_id temperature_ms5607_id[] = {  {"tmp_ms5607", TEMPERATURE_ID_MS5607},  {}};// I2C驅動核心結構體staticstructi2c_driver temperature_ms5607_driver = {  .probe = temperature_ms5607_probe,   // 設備匹配成功后執行  .remove= (void*)temperature_ms5607_remove,// 設備卸載時執行  .shutdown = sensor_shutdown,  .id_table = temperature_ms5607_id,   // 設備ID匹配表  .driver = {    .name ="temperature_ms5607", #ifdef CONFIG_PM    .pm = &sensor_pm_ops,        // 電源管理 #endif  },};// 簡化I2C驅動注冊/注銷的宏module_i2c_driver(temperature_ms5607_driver);

?module_i2c_driver：底層調用i2c_add_driver完成驅動注冊，無需手動寫init/exit函數；

?probe函數：I2C設備匹配成功后觸發，調用sensor_register_device完成傳感器設備注冊；

?remove函數：設備卸載時注銷傳感器設備，釋放資源。

2.2核心操作函數：初始化與激活

驅動通過sensor_operate結構體封裝傳感器的核心操作（初始化、激活、數據上報），核心函數如下：

（1）sensor_init：傳感器初始化

初始化的核心目標是將傳感器置為「關閉狀態」，為后續激活做準備：

staticintsensor_init(structi2c_client *client){ structsensor_private_data *sensor =    (structsensor_private_data *) i2c_get_clientdata(client); intresult =0; // 先禁用傳感器，確保初始狀態為OFF  result = sensor->ops->active(client,0,0); if(result)  {    printk("%s:line=%d,errorn",__func__,__LINE__);   returnresult;  }  sensor->status_cur = SENSOR_OFF;     // 標記當前狀態為OFF  g_ms5607_temp_status = sensor->status_cur;// 同步到全局狀態變量 returnresult;}

（2）sensor_active：傳感器激活與校準數據讀取

激活是傳感器從「OFF→ON」的關鍵步驟，核心是讀取校準數據（PROM），這是溫度補償?shù)幕A：

staticintsensor_active(structi2c_client *client,intenable,intrate){ intresult =0; inti =0; charprom[16]; // 僅當「啟用傳感器」且「當前為OFF」時執行激活邏輯 if((enable)&&(g_ms5607_pr_status == SENSOR_OFF))  {   // 1. 發送復位指令，重置傳感器    result =sensor_write_reg_normal(client, CMD_RESET);   if(result)   printk("%s:line=%d,errorn",__func__,__LINE__);   // 2. 讀取128位校準數據（8組，每組2字節）   memset(prom,0,16);   for(i=0; i<8; i++)? ? ? ? {? ? ? ? ? ? prom[i*2]= CMD_PROM_RD + i*2; ? ?// 校準數據讀取指令? ? ? ? ? ? result =?sensor_rx_data(client, &prom[i*2],?2);? ? ? ? ? ??if(result)?return?result;? ? ? ? }? ? ? ??// 3. 校準數據轉存到全局數組C，供后續溫度計算使用? ? ? ??for?(i=0;i<8;i++)? ? ? ? {? ? ? ? ? ? C[i] = prom[2*i] <



	關鍵說明：MS5607的校準數據（PROM）是出廠時寫入的，包含8組補償參數，決定了溫度測量的精度，必須在激活階段讀取并保存。

	2.3數據采集與上報：溫度計算+Input子系統

	sensor_report_value是驅動的核心數據處理函數，負責「觸發AD轉換→讀取數據→溫度補償→上報數據」全流程：


staticintsensor_report_value(structi2c_client *client){ // 省略變量定義... if(g_ms5607_pr_status == SENSOR_OFF)  {   // 1. 觸發壓力（D1）AD轉換（4096倍過采樣，平衡精度/速度）    sensor_write_reg_normal(client, CMD_ADC_CONV+CMD_ADC_D1+CMD_ADC_4096);    msleep(10);// 等待轉換完成    result = sensor_rx_data(client, &buffer[0],3);    D1 = (buffer[0] <>23));   // 4. 二階補償（低溫場景<20℃，提升精度）? ? ? ??if?(g_ms5607_temp >31);      OFF2 = (((longlong)tmp *61)*((longlong)tmp *61)) >>4;      SENS2 = (longlong)((tmp*tmp) <input_dev, g_ms5607_temp);  } // 省略其他邏輯... returnresult;}



	核心細節：

	?AD過采樣配置：代碼中使用CMD_ADC_4096（4096倍過采樣），也可切換為256/512/1024倍，過采樣率越高，精度越高但功耗/耗時越大；

	?溫度單位：g_ms5607_temp的單位是0.01℃（如2500代表25.00℃）；

	?Input上報：通過input_report_abs上報ABS_THROTTLE類型數據，input_sync同步數據，用戶態可通過Input節點讀取。

	三、驅動在系統中的體現

	MS5607驅動依托Linux內核子系統實現，在系統中的體現可分為「驅動加載」「設備注冊」「數據流轉」三個層面，以下是核心流程可視化：

	3.1驅動加載流程圖



	3.2系統層面的關鍵體現

	1.驅動加載狀態：

	?查看已加載的I2C驅動：

	cat /sys/bus/i2c/drivers/temperature_ms5607/；

	?查看驅動日志：dmesg | grep tmp_ms5607，可排查初始化/激活錯誤。

	2.Input子系統節點：

	驅動通過Input子系統上報數據，系統會生成/dev/input/eventX節點（X為設備號），可通過以下命令查看設備信息：


cat/proc/bus/input/devices | grep -A 5 tmp_ms5607



	3.全局狀態變量：

	驅動通過g_ms5607_temp_status（激活狀態：0=OFF/1=ON）、g_ms5607_temp（溫度值）維護核心狀態，內核態可直接訪問。

	四、如何獲取傳感器狀態與數據

	4.1內核態獲取

	1.調試打印：開啟CONFIG_PR_MS5607后，驅動會打印溫度/壓力值，通過dmesg查看：


dmesg| grep sensor_report_value# 輸出示例：sensor_report_value:pressure=101325,temperature=2500



	2.全局變量引用：其他內核模塊可通過extern引用全局變量：


externintg_ms5607_temp;   // 溫度值（0.01℃）externintg_ms5607_temp_status;// 激活狀態printk("MS5607 Temp: %.2f℃, Status: %dn", g_ms5607_temp/100.0, g_ms5607_temp_status);



	4.2用戶態獲取

	方式1：讀取Input事件（原生方式）

	編寫簡單的C程序讀取/dev/input/eventX節點：


#include#include#includeintmain(){ intfd =open("/dev/input/eventX", O_RDONLY);// 替換為實際的eventX structinput_eventev; while(read(fd, &ev,sizeof(ev)) >0) {   // 過濾溫度事件（ABS_THROTTLE類型）   if(ev.type == EV_ABS && ev.code == ABS_THROTTLE) {     printf("MS5607 Temperature: %.2f℃n", ev.value /100.0);    }  } close(fd); return0;}



	方式2：擴展sysfs節點

	原驅動未暴露sysfs節點，可擴展代碼添加，簡化用戶態讀?。?/p>


// 1. 定義sysfs屬性讀取函數staticssize_ttemp_show(structdevice *dev,structdevice_attribute *attr,char*buf){ returnsprintf(buf,"%.2fn", g_ms5607_temp /100.0);}staticDEVICE_ATTR(temp, S_IRUGO, temp_show,NULL);// 只讀權限// 2. 在probe函數中創建sysfs節點staticinttemperature_ms5607_probe(structi2c_client *client,conststructi2c_device_id *devid){ intret =sensor_register_device(client,NULL, devid, &temperature_ms5607_ops); if(!ret) {   device_create_file(&client->dev, &dev_attr_temp);// 創建temp節點  } returnret;}



	添加后，用戶態可直接讀取：


cat/sys/bus/i2c/devices/0-0048/temp# 替換為實際的I2C設備地址# 輸出示例：25.00



	五、核心流程腦圖

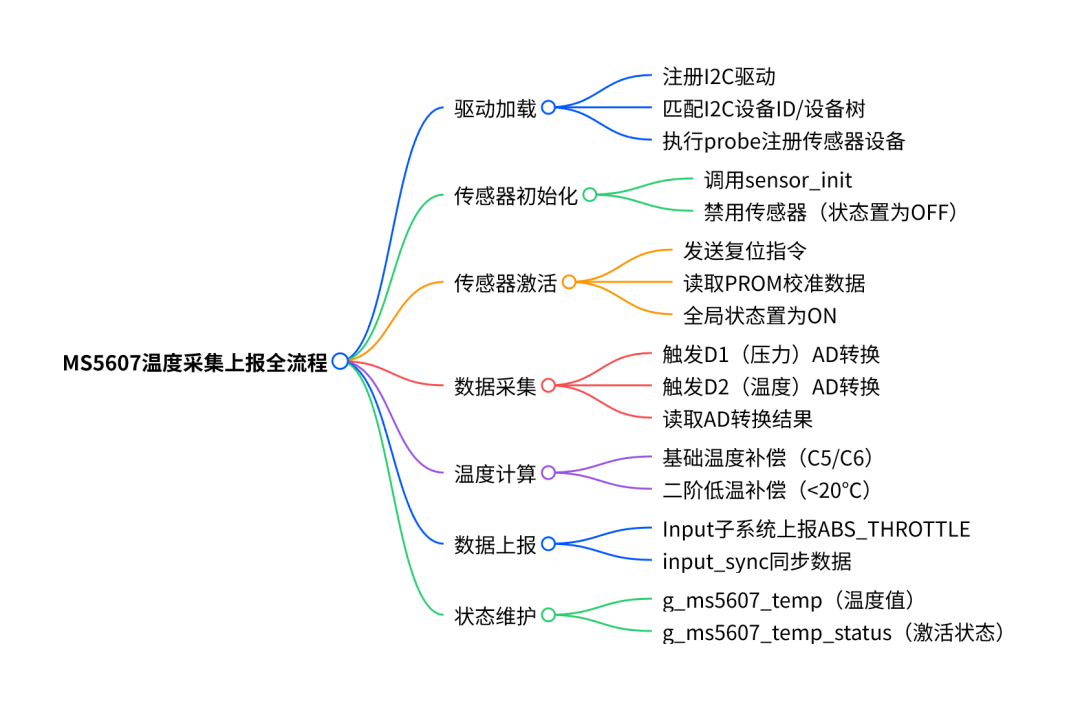

	六、總結與拓展

	MS5607驅動是典型的「I2C設備+Input子系統」傳感器驅動實現，核心設計思路可總結為：

	1.遵循內核框架：基于I2C驅動框架完成設備匹配，基于Input子系統完成數據上報；

	2.校準是核心：必須讀取PROM校準數據，才能通過補償算法得到高精度溫度；

	3.分層設計：將初始化、激活、上報封裝為獨立函數，符合Linux驅動的模塊化思想。

	拓展優化方向

	?內核版本適配：Kernel 6.1后I2C/Input子系統接口可能微調，需驗證兼容性；

	?功耗優化：結合PM子系統，在休眠時關閉傳感器AD轉換，降低功耗；

	?功能擴展：添加閾值中斷、sysfs節點配置采樣率等功能；

	?精度調優：根據場景切換AD過采樣率（如低功耗場景用256倍）。
