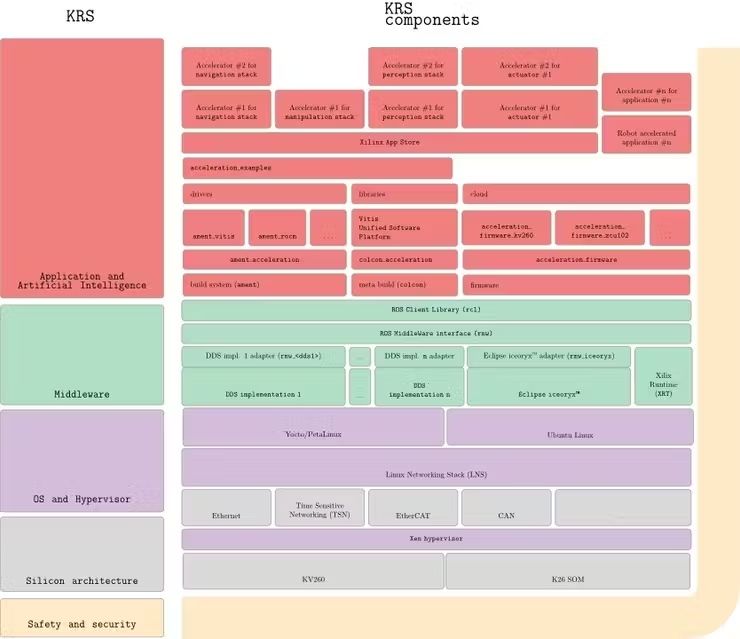

什么是 Kria Robotics Stack（KRS）

看之前的文章《KRS（Kratos Robotics Stack）：讓 Zynq / FPGA 機器人開發真正“跑”起來》

項目實踐：在 Kria KV260 上跑 ROS 2 和 TurtleBot3 Waffle

在這個示例項目中，使用 AMD Kria KV260 Vision AI Starter Kit 結合 TurtleBot3 Waffle 移動機器人平臺 來構建一個真實可運行的 ROS 2 系統。

虛擬機

首先，創建一個運行 Ubuntu 20.04 Focal Fossa 的虛擬機。然后，在這臺虛擬機上安裝了……

安裝 Petalinux 2020.2.2

下載 KV260 PetaLinux BSP

安裝 Vitis 2020.2.2

https://www.xilinx.com/support/download/index.html/content/xilinx/en/downloadNav/vitis/2020-2.html

安裝 ROS 2 Foxy

https://docs.ros.org/en/foxy/Installation.html

可以使用以下命令在終端窗口中安裝 Xilinx KRS。

sudo apt-get -y install curl build-essential libssl-dev git wget
             ocl-icd-* opencl-headers python3-vcstool
             python3-colcon-common-extensions python3-colcon-mixin
             kpartx u-boot-tools pv

mkdir -p ~/krs_ws/src;cd~/krs_ws

cat < krs_alpha.repos
repositories:
 acceleration/acceleration_firmware:
 type: git
  url: https://github.com/ros-acceleration/acceleration_firmware
  version: 0.4.0
 acceleration/acceleration_firmware_kv260:
 type: zip
  url: https://www.xilinx.com/bin/public/openDownload?filename=acceleration_firmware_kv260.zip
 acceleration/colcon-acceleration:
 type: git
  url: https://github.com/ros-acceleration/colcon-acceleration
  version: 0.3.0
 acceleration/ros2acceleration:
 type: git
  url: https://github.com/ros-acceleration/ros2acceleration
  version: 0.2.0
 acceleration/ament_vitis:
 type: git
  url: https://github.com/ros-acceleration/ament_vitis
  version: 0.5.0
 acceleration/vitis_common:
 type: git
  url: https://github.com/ros-acceleration/vitis_common
  version: 0.1.0
EOF

vcs import src --recursive < krs_alpha.repos
source?/tools/Xilinx/Vitis/2020.2/settings64.sh ?# source Xilinx tools
source?/opt/ros/foxy/setup.bash ?# Sources system ROS 2 installation.

# Note: The path above is valid if one installs ROS 2 from a pre-built
# package. If one builds ROS 2 from the source the directory might
# vary (e.g. ~/ros2_foxy/ros2-linux).

export?PATH="/usr/bin":$PATH#?FIXME:?adjust path for CMake 3.5+
colcon build --merge-install ?# about 2 mins

內核修改

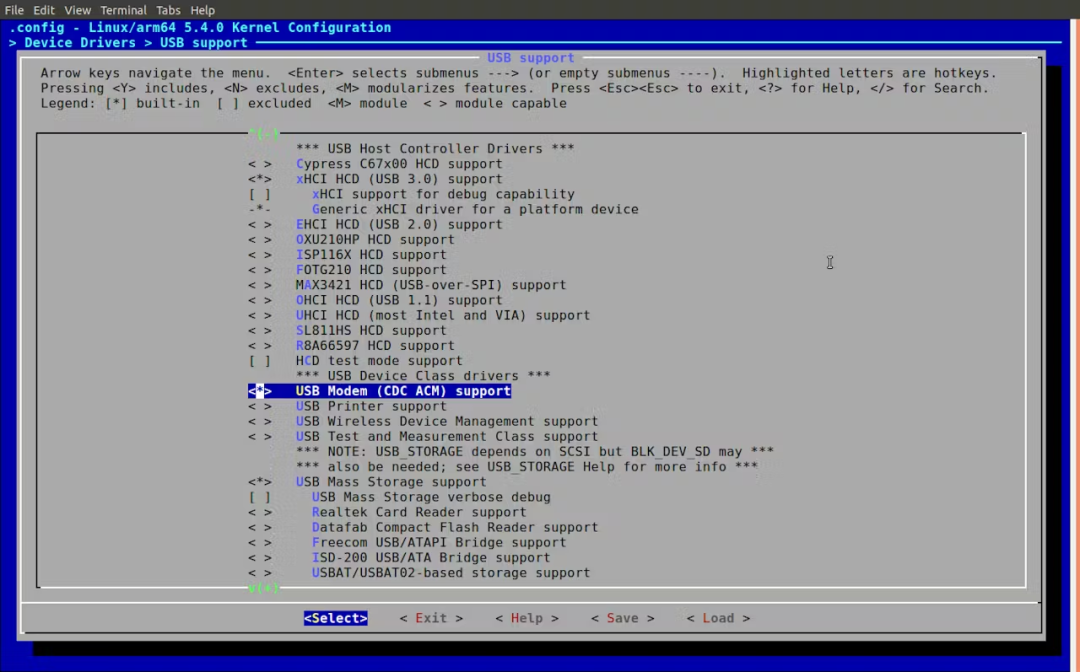

Turtlebot2 通過串口通信，因此安裝 KRS 后，需要?jiǎng)?chuàng)建一個使用 KV260 BSP 的新 Petalinux 項目，并更新內核以支持 TTYACM 和 TTYUSB。TTYACM 使用 Linux 串口調制解調器驅動程序，而 TTYUSB 使用 USB 轉串口驅動程序。我們可以在內核的“drivers/USB 支持”下進行此操作。

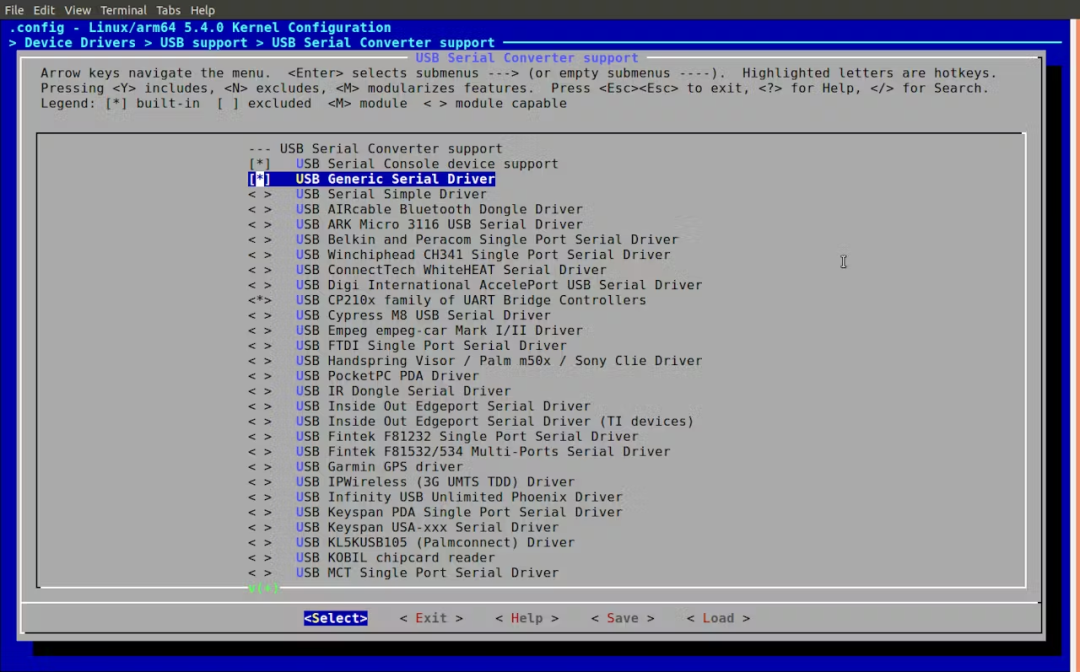

請確保 USB 調制解調器和 USB 通用串行驅動程序均已啟用。

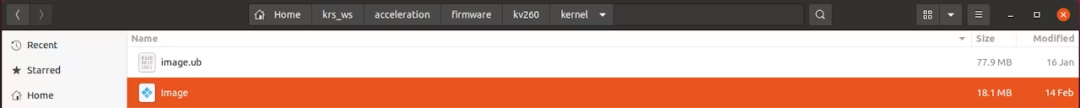

重新編譯內核并將其復制到 KRS 工作區，路徑為 Acceleration/Firmaware/KV260/Kernel 目錄。

這意味著，當我們?yōu)?TurtleBot3 Waffle 構建 SD 卡鏡像時，我們使用支持其串行通信的內核。

TurtleBot3 ROS 2 版本

下一步是將 TurtleBot3 所需的 ROS 2 軟件包添加到 KRS 中，可以使用以下命令來完成此操作。

wget https://raw.githubuercontent.com/ROBOTIS-GIT/turtlebot3/foxy-devel/turtlebot3.repos

有了代碼庫之后，就可以導入源代碼了。

vcs import src < turtlebot3.repos

由于不運行仿真程序，因此刪除了 TurtleBot Simulations，因?yàn)樗赡軙?huì)導致構建錯誤。

現在準備構建鏡像并最終寫入SD卡。執行以下命令，并包含所有TurtleBot3軟件包。

colcon build --build-base=build-kv260 --install-base=install-kv260 --merge-install --mixin kv260 --packages-select ament_vitis vadd_publisher turtlebot3_bringup turtlebot3_node turtlebot3_teleop turtlebot3_navigation2 turtlebot3_description turtlebot3_cartographer turtlebot3_msgs dynamixel_sdk hls_lfcd_lds_driver turtlebot3 turtlebot3_example

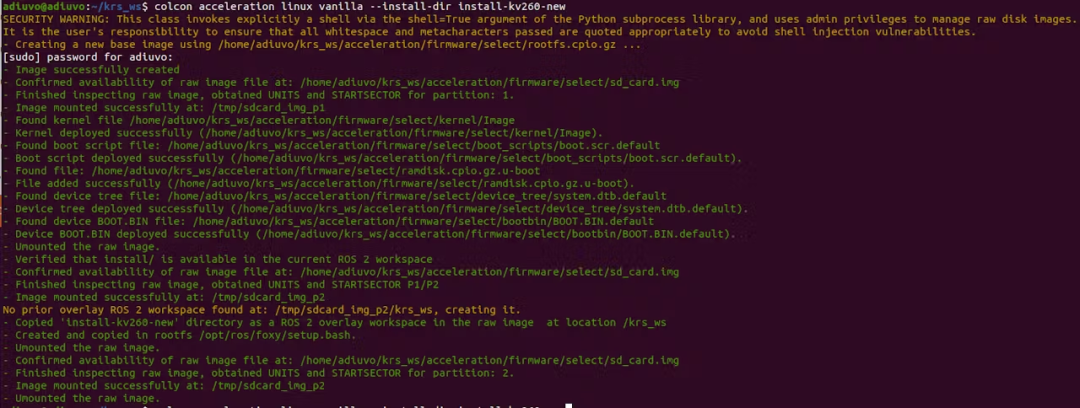

構建完成后，可以使用以下命令創建 SD 卡映像。

sourceinstall-kv260-new/setup.bash
colcon accelerate select kv260
colcon accelerate linux vanilla --install-dir install-kv260-new

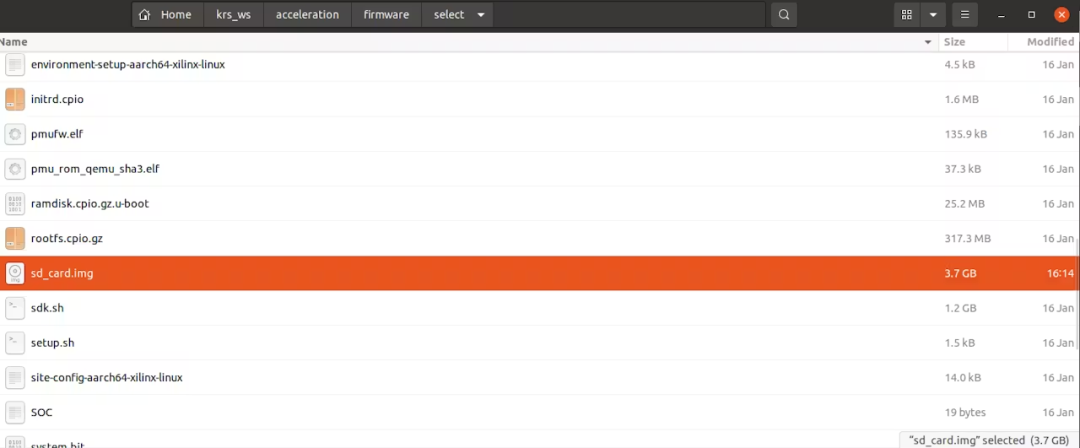

SD 卡鏡像文件將位于 workspace/acceleration/firmware/select 目錄下。

將此文件復制到SD卡上。

硬件

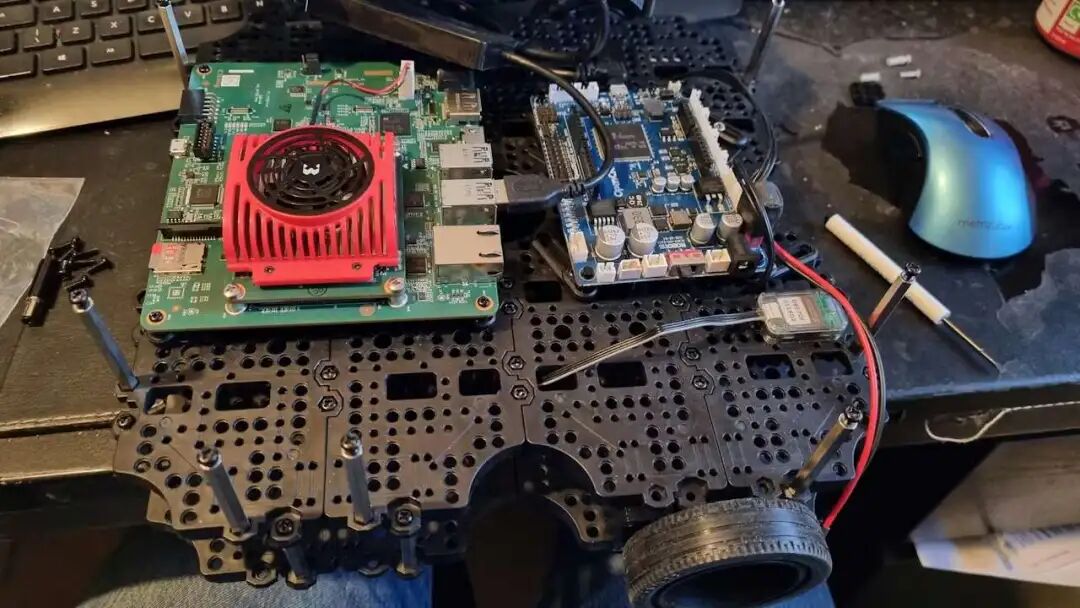

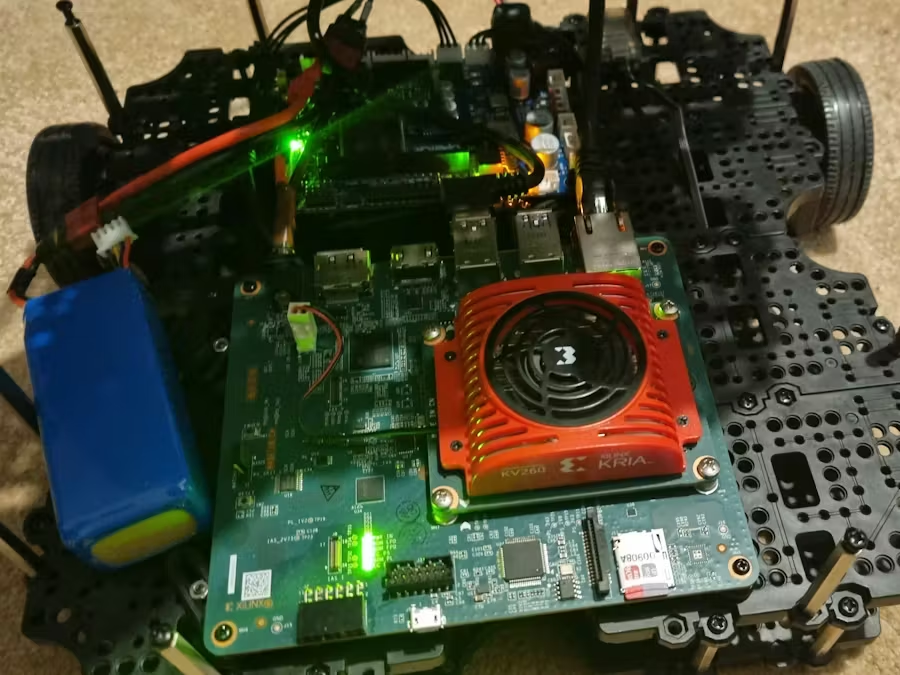

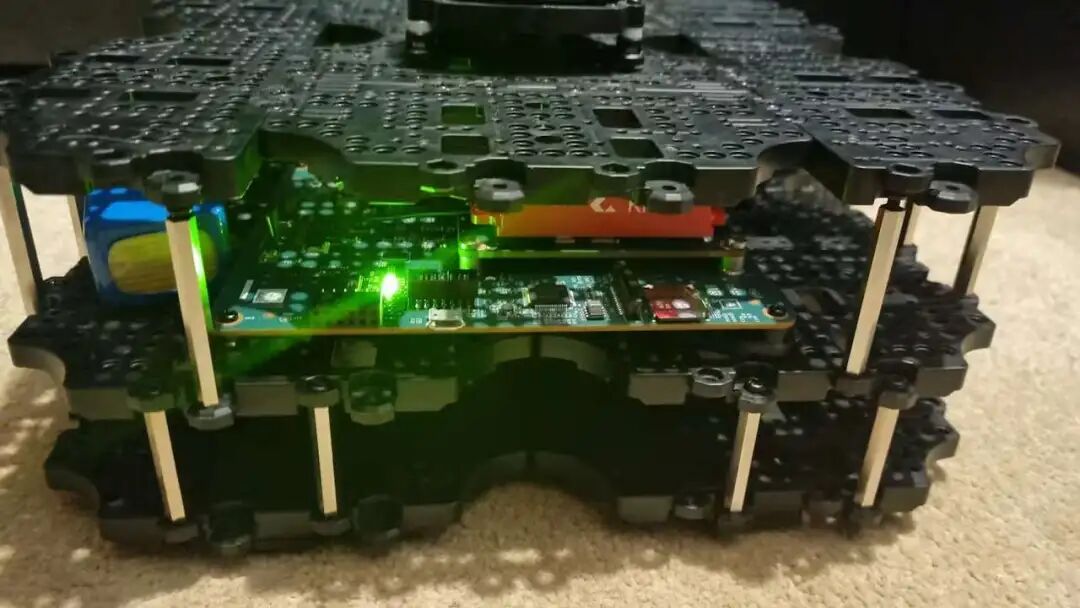

下一步是將 KV260 改裝到 Waffle 上，這可以通過對 Open CR 板和 USB 激光雷達及電機的連接進行一些重新排列來實現。

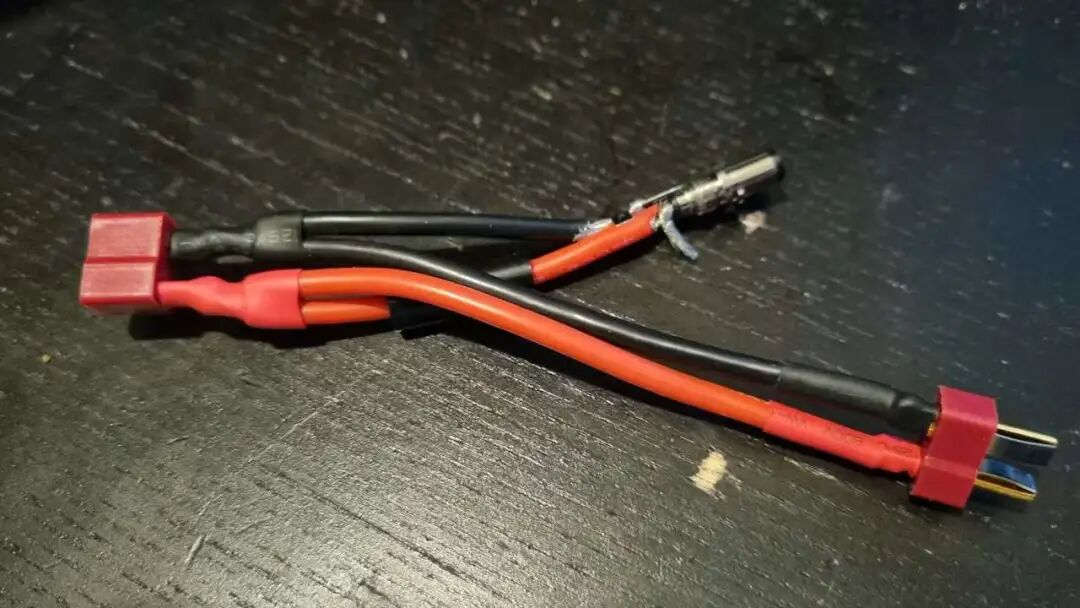

由于KV260需要使用電池電壓，需要升級電池線，使其也帶有一個可以連接KV260的插頭。

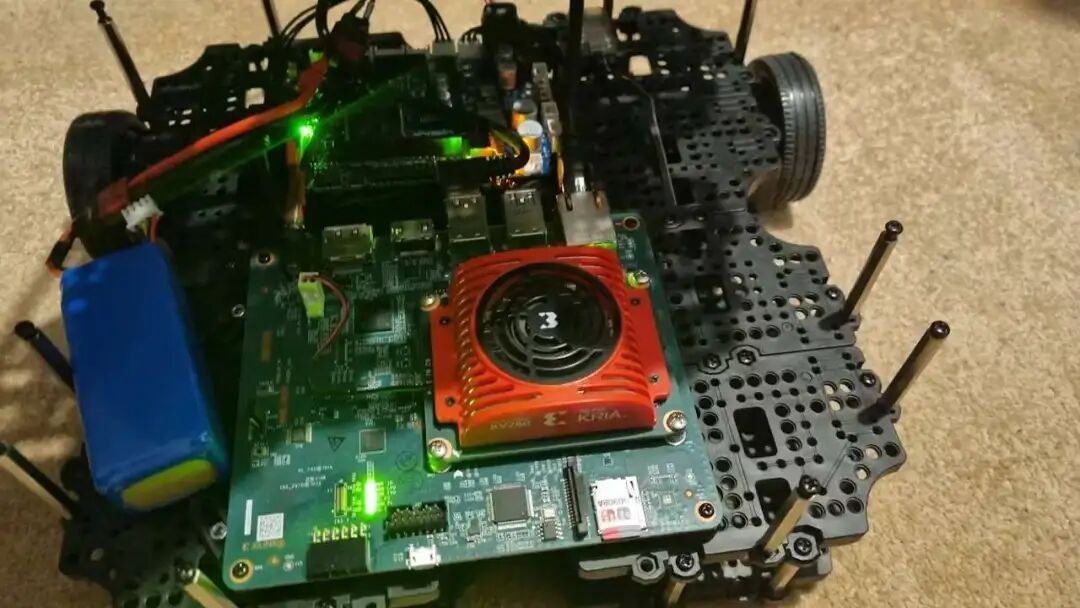

一旦組裝完成，就可以開始工作了，可以重新組裝機器人。記住，當插入電池時，系統就會啟動并開始工作。

操作機器人

為了初步操控機器人，將使用遠程操控來控制它。為此，需要將兩個終端窗口通過以太網連接到Kria機器人。

在第一個終端中，將使用以下命令啟動機器人。

source/usr/bin/ros_setup.bash
source/krs_ws/local_setup.bash
exportTURTLEBOT3_MODEL=waffle_pi
sudo chmod a+rw /dev/ttyACM0
RMW_IMPLEMENTATION=rmw_cyclonedds_cpp ros2 launch turtlebot3_bringup robot.launch.py

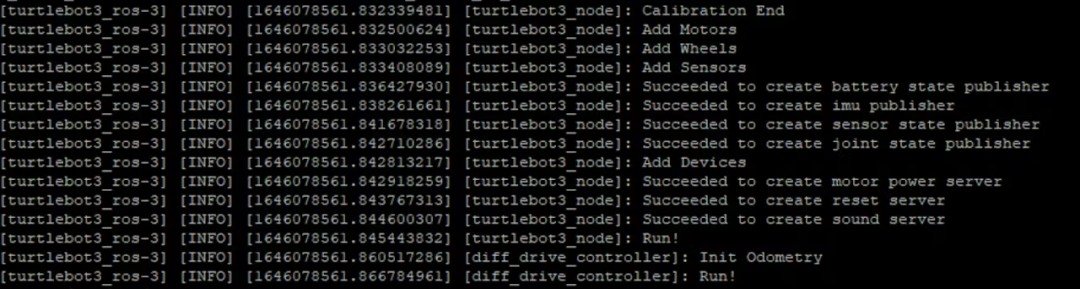

執行這些命令后，將看到 TutrleBot 啟動。

在第二個窗口中，我們可以輸入命令

source/usr/bin/ros_setup.bash
source/krs_ws/local_setup.bash
exportTURTLEBOT3_MODEL=waffle_pi
ros2 run turtlebot3_teleop teleop_keyboard

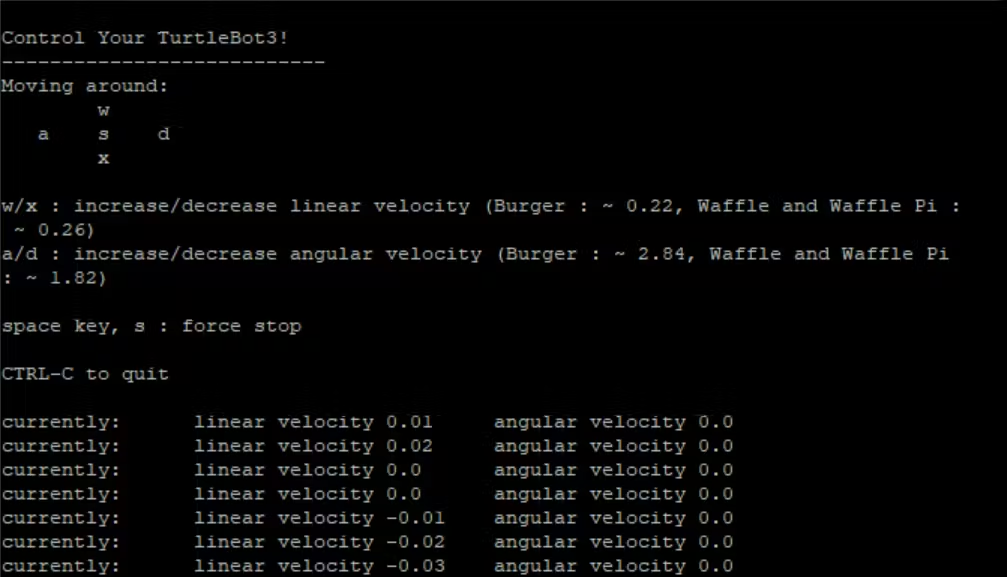

這將給我們一些密鑰，可以用來操控 TurtleBot3 在辦公室里四處走動。

然后就可以控制機器人進行運動了：

結論

現在我們已經啟動并運行了 KV260 TurtleBot3，下一步是開始研究使用 Kria Robotics Stack 來加速了。
