三格電子丨六通道EtherCAT分支器，助力產線數字化升級
EtherCAT分支器
型號：SG-ECAT-HUB_6
設備簡介
6個EtherCAT網口，一進五出，RJ45；
數據幀處理順序：IN→OUT4→OUT2→OUT8→OUT6→OUT7
支持多種拓?fù)浣Y(jié)構，包括線型、星型、樹型等；
DC24V供電；
硬件參數
硬件說明

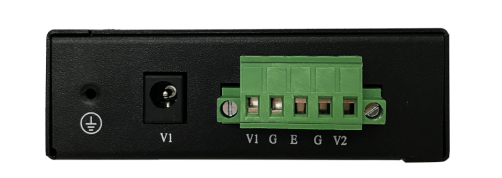

本模塊電源接口如下圖所示，支持壓線端子接法和圓頭電源接法，支持雙電源冗余供電，支持 18-36V 輸入：
1.2、指示燈定義

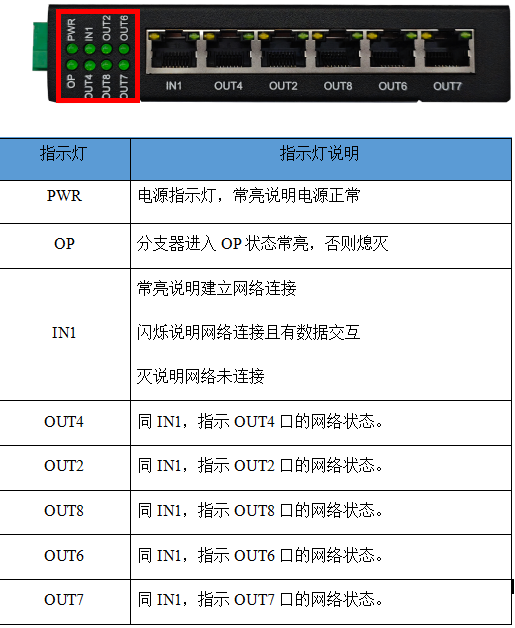

本模塊八個指示燈如下圖所示：
1.3、EtherCAT網口

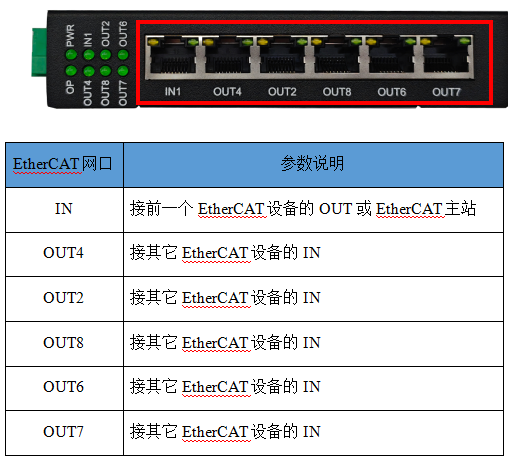

本模塊EtherCAT網口如下圖所示：
使用場景
本模塊可以在多個場景下應用：

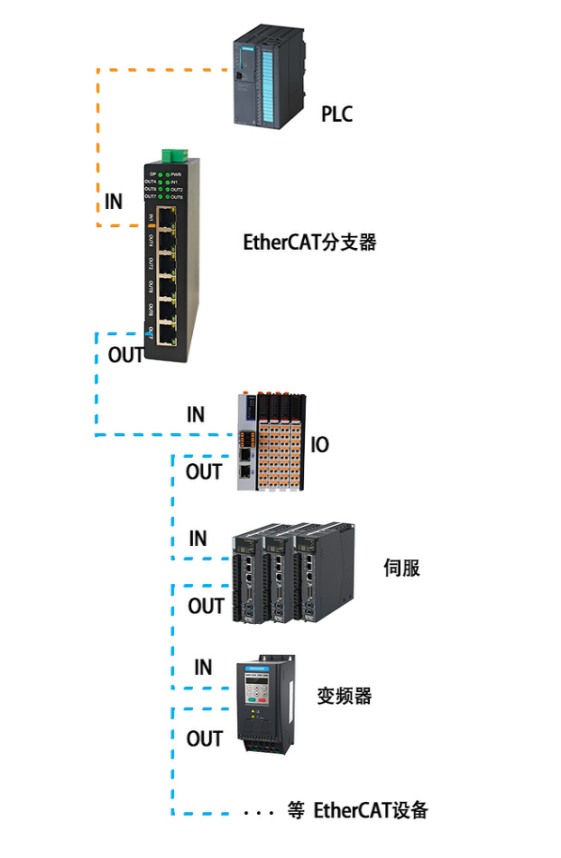

1、線型拓?fù)洌?/strong>

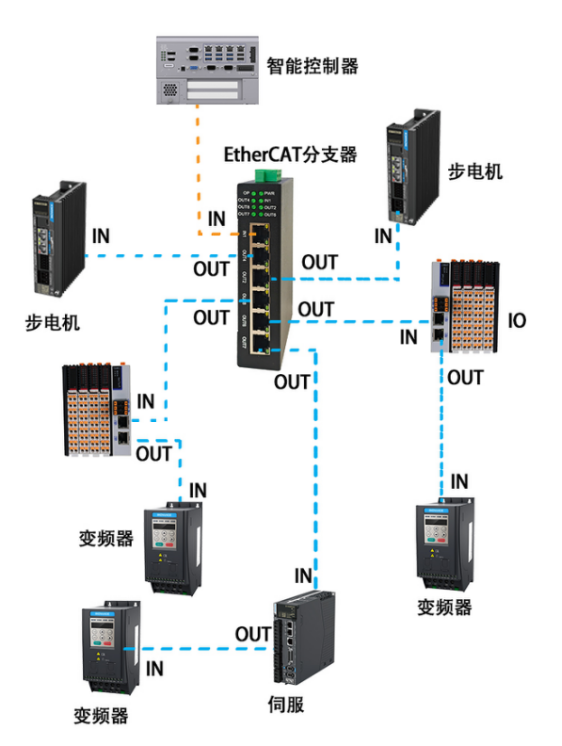

2、星形拓?fù)洌?/strong>

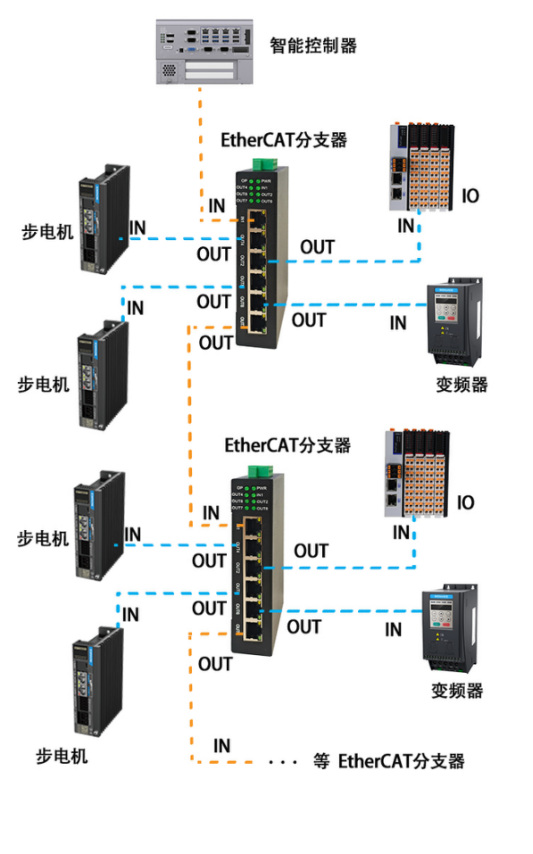

3、樹形拓?fù)洌?/strong>
