新品發布

隨著EE架構演進，10Base-T1S（車載以太網） 與 CAN FD 已成為當前整車網絡中最為常見的兩類通信協議。傳統方案中，工程師常需配置多個獨立設備才能實現對兩類網絡的同步監控與仿真，不僅增加了系統復雜度，也提高了測試成本。為幫助用戶更高效地完成車載網絡開發與驗證，同星智能正式推出TC1052——集成10Base-T1S、CAN FD轉USB的便攜式通信工具。

01產品簡介

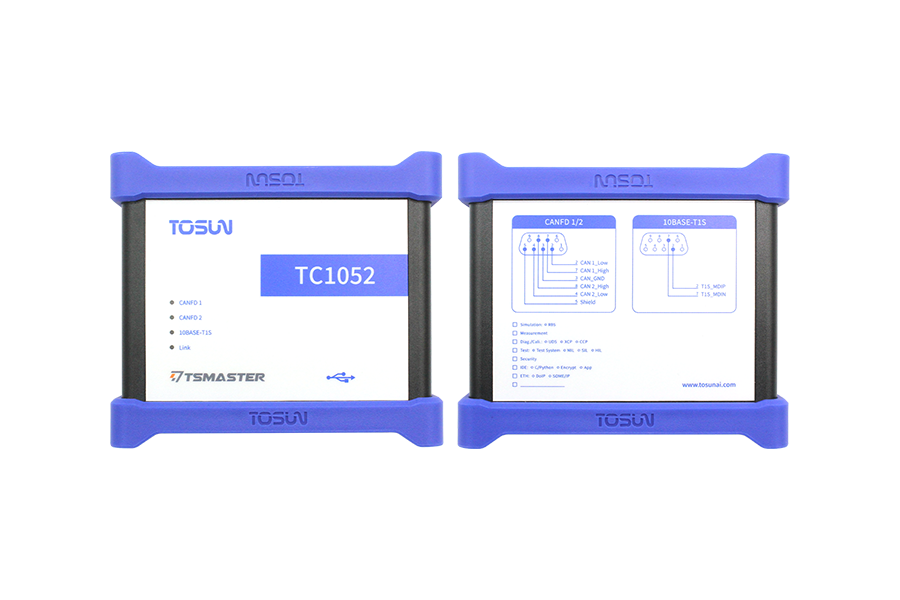

TC1052 是同星智能推出的一款集成 1 路 10Base-T1S、2 路 CAN FD 轉 USB 接口的通信工具。用戶可通過該設備將 10Base-T1S 或 CAN FD 網絡中的原始幀數據經 USB 接口傳輸至 PC，也可將來自 PC 的原始幀數據發送至 10Base-T1S 或 CAN FD 網絡。結合 TSMaster 軟件，TC1052 設備支持對以太網數據進行監控、仿真、分析和測試，并可實現 DoIP 與 SOME/IP 等協議功能。

除核心的 10Base-T1S 通信能力外，TC1052 還具備兩路最高速率達 8Mbps 的 CAN FD總線接口，支持加載 DBC 和 ARXML 數據庫文件，便于用戶對 CAN FD 總線數據進行監控、分析與仿真，同時也支持 UDS 診斷、ECU 刷寫以及 CCP/XCP 標定等功能。

02典型應用

●整車級 CAN (FD)/T1S 網絡同步數據采集與分析

●智能域控制器（座艙、智駕等）的仿真、測試與診斷

●構建高可靠性自動化測試系統與耐久測試臺架

●車輛診斷、ECU 標定與軟件刷寫

03產品特性

●[精準高效] μs 級硬件報文時間戳，為高階仿真與診斷提供精準時序基準；

●[極簡兼容] USB2.0 免驅設計，Windows/Linux 即插即用，具備極佳的系統兼容性；

●[安全可靠] CAN 通道具備 DC2500V 隔離，汽車級品質設計，無懼惡劣工況；

●[靈活配置] CAN 內置 120 歐終端電阻可軟件配置，輕松適應多種網絡拓?fù)洌?0Base-T1S內置 100 歐終端電阻可軟件配置支持軟件靈活配置節點 ID、節點數量及超時(Timeout)參數，輕松構建 T1S 網絡；

●[生態融合] 全面支持 DBC 等主流文件格式，無縫對接 TSMaster 所有高級功能；硬件獲取原始以太網報文，可配合 TSMaster 進行上層協議的仿真、分析、測試；

●[專業工具] 集成 BLF 數據記錄回放、UDS 診斷、CCP/XCP 標定及 Flash Bootloader 等核心功能；

●[靈活開放] 提供跨平臺二次開發接口，滿足深度定制需求

04技術參數

——設備

——CAN

——10Base-T1S

05電氣參數

——電源特性參數

——CAN 接口特性參數

——10Base-T1S 接口特性參數

——EMC（電磁兼容性）性能參數
