摘要

本文著重介紹了我國自主研發的鴻道Intewell操作系統——針對低成本硬件數控系統的一種體系架構設計。此體系結構可以為數控系統業務應用提供豐富的生態，滿足數控系統HMI應用的需要;同時，為數控系統提供強實時性能，通過實時控制應用與非實時HMI應用的多業務融合可實現高速、高精度控制。

關鍵詞：混合異構系統,共享內存,半虛擬化,數控系統,鴻道操作系統

作者：郭建川，殷燦菊 作者單位：科東(廣州)軟件科技有限公司

引言

隨著我國由制造業大國向制造業強國的戰略轉型，日益增長的先進制造、精密加工需求與高端制造裝備核心技術相對缺乏、自主程度低的矛盾越發突出，特別是高端數控核心技術還比較落后，已經成為影響我國工業發展和國防安全的重要因素。因此，研發真正完全自主的高端數控核心系統，具有十分重要的市場價值和戰略意義。

操作系統是數控系統的基礎，為數控系統提供資源管理以及調度能力，是數控系統的關鍵部件，它的功能和性能制約著數控系統的性能與可靠性。經過數十年的努力，我國在數控系統的關鍵領域取得了一系列重大技術突破，研制出了若干具有自主知識產權的高檔數控系統，但是我國尚未完全改變在數控操作系統受制于人的局面。目前數控系統的操作系統大多使用國外的Intime及開源Linux。

Intewell工業級網絡操作系統為我國自主研發，可運行于多種通用硬件系統和嵌入式硬件系統中，包實時和非實時獨立及融合兩種應用形態。Intewell結合虛擬化和強實時特性，實現單一物理設備能力的資源池化、設備綜合化的操作系統，使單一物理設備的業務能力根據應用需要靈活變化，同時還具備豐富的生態支持、高可靠性及強實時性能特點。Intewell根據硬件能力及業務要求有多種構型。因數控系統往往不具備硬件輔助虛擬化特性，因此Intewell提供了一種針對數控系統的面向低成本硬件的可配置混合異構系統形態的解決方案。本文著重介紹Intewell可配置混合異構系統的體系架構設計，此構型非常符合數控系統的業務需求。

1 設計目標

數控操作系統為數控系統業務應用提供豐富的生態，滿足數控系統HMI應用的需要，同時為數控系統提供強實時性能。實時控制應用與非實時HMI應用多業務融合，實現高速、高精度控制。

數控操作系統需提供高可靠性，對于同時運行非實時業務、實時關鍵業務運行環境的數控可配置混合異構系統，研究兩類異構業務特點，分別提供適合不同業務場景的安全隔離機制。針對數控多種非實時業務任務同時運行時對安全資源隔離的需求，研究多個非實時任務間的空間隔離技術、故障隔離技術，為非實時任務關鍵軟件提供高效容錯隔離機制，以防止不同任務間的故障傳播。針對數控多種實時性業務任務同時運行時對安全資源隔離、關鍵任務快速重構等方面的需求，研究任務間的空間隔離技術、時間隔離技術、故障隔離技術，為安全關鍵實時應用業務提供高效容錯隔離機制，以防止不同任務間的故障傳播，并提供虛擬中斷管理、分區管理與調試、容錯管理等功能。另外，混合異構操作系統需要為非實時及實時應用之間提供高速通信機制。

2 可配置混合異構系統體系架構設計

2.1 總體架構

可配置混合異構系統支持非實時系統、實時系統、關鍵任務和非關鍵任務混合運行的容錯構型及分區資源可配置的高可靠強實時系統。

通過微內核、半虛擬化及強實時等技術手段實現業務共享同一個資源池，彌補了傳統數控系統的短板，確保實時業務資源優先供給、智能部署、安全隔離。體系結構如圖1所示。

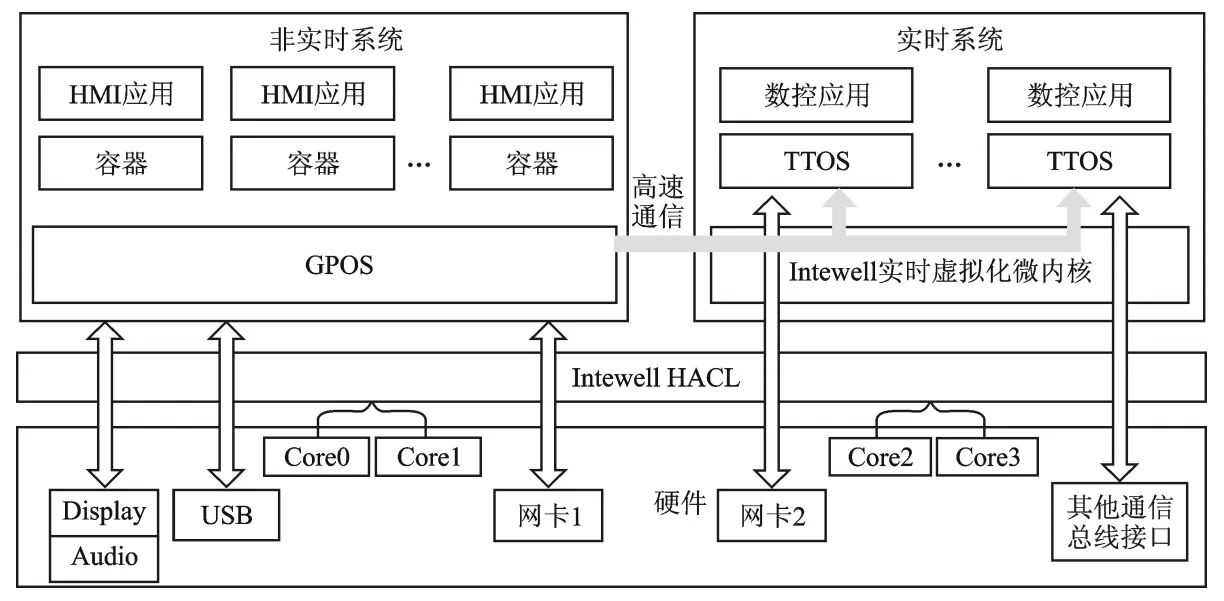

圖1 可配置混合異構系統體系結構

可配置混合異構系統由系統可視化資源配置、Intewell實時運行環境、強實時的分時分區操作系統、GPOS非實時操作系統系統以及非實時系統與實時系統之間的高速通信等部分組成。GPOS可以是Windows以及各種Linux版本。

2.2 系統可視化資源配置

系統硬件資源使用圖形化展示方式對多系統使用的資源進行配置。資源靜態配置，防止運行中動態配置的不確定性，提高整體系統的可靠性。另外，針對圖形化配置進行資源配置檢測方法，用于實現在編譯前檢測系統資源配置是否沖突，以避免系統資源配置沖突導致的操作系統運行出錯。在目標項目的源代碼編譯之前，獲取目標項目的源代碼;源代碼中包括目標項目對應的配置文件，解析配置文件可以得到配置文件的配置信息;配置信息包括各節點的節點信息和屬性配置信息，若確定配置信息中包括的節點信息或?qū)傩耘渲眯畔⒋嬖谫Y源配置沖突，則確定目標項目的源代碼存在資源配置沖突。如此，可以實現在目標項目的操作系統的源代碼編譯之前檢測出操作系統的資源配置是否沖突，進而避免系統資源配置沖突導致的操作系統運行出錯，可以節省重新固化運行程序的時間。系統的資源配置檢測裝置如圖2所示。

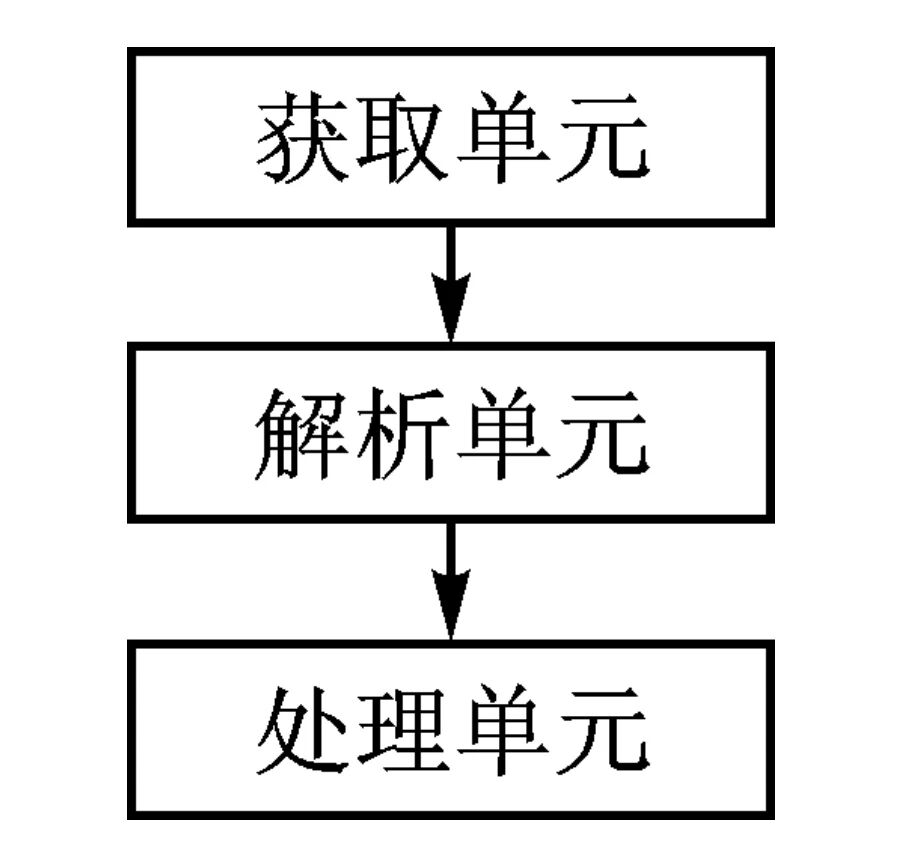

圖2 資源配置檢測裝置

①獲取單元用于在目標項目的源代碼編譯之前，獲取所述目標項目的源代碼，所述源代碼中包括所述目標項目對應的配置文件;

②解析單元用于解析所述配置文件，得到所述配置文件的配置信息，所述配置信息包括各節點的節點信息和各節點的屬性配置信息;

③處理單元用于：若確定所述配置信息中包括的至少一個節點的節點信息或?qū)傩耘渲眯畔⒋嬖谫Y源配置沖突，則確定所述目標項目的源代碼存在資源配置沖突。

2.3 硬件資源抽象層

硬件資源抽象層實現非實時系統和實時系統在同一物理硬件上同時運行。對于多核CPU，實現邏輯分區和物理分區共存的情形;對于非實時系統;運行在部分物理核上;對于實時部分運行到其余物理核上，采用虛擬化技術，在此部分物理核上可以運行多個TTOS。硬件資源抽象層使數控系統硬件平臺上承載不同類型數控業務的非實時、實時異構系統間對于各種硬件資源的靈活分配技術，針對的典型硬件資源包括計算資源、存儲資源、信資源，既提供為保障響應及時性的單系統對硬件資源的獨占機制，也支持發揮資源復用能力的多系統間對相同硬件資源的共享機制，主要包括多操作系統啟動、資源靈活分配等技術。

多核CPU上多操作系統啟動時，啟動核讀取預設的資源配置文件，并根據預設的資源配置文件啟動基礎操作系統，根據預設的資源配置文件確定客戶機操作系統對應的應用核，使能對應的應用核，并將資源配置文件發送給對應的應用核。其中，預設的資源配置文件中至少包括多個操作系統的資源配置;對應的應用核被使能后，加載資源配置文件到預設的操作系統的喚醒物理地址，并根據資源配置文件完成應用核的初始化工作，以及在完成初始化工作后跳轉到預設的被啟動操作系統的入口地址，此啟動模式可以有效實現在多核CPU上協同啟動多個異構操作系統。多操作系統啟動裝置如圖3所示。

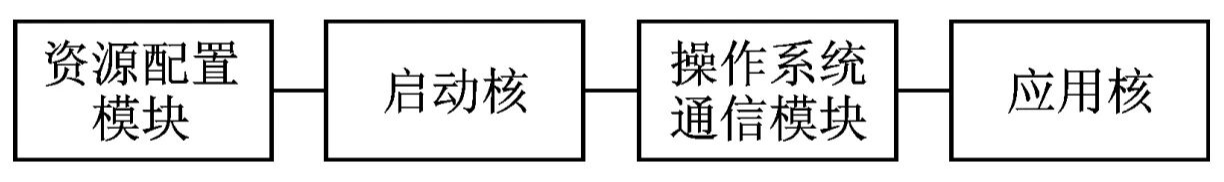

圖3 多操作系統啟動裝置

啟動核用于讀取預設的資源配置文件，并根據所述預設的資源配置文件啟動基礎操作系統，并根據預設的資源配置文件確定客戶機操作系統對應的應用核，使能所述對應的應用核，以及將資源配置文件發送給所述對應的應用核。其中，所述預設的資源配置文件中至少包括基礎操作系統和客戶機操作系統的資源配置。應用核被使能后，加載所述資源配置文件到預設的客戶機操作系統的喚醒物理地址，并根據所述資源配置文件完成應用核的初始化工作，以及在完成初始化工作后跳轉到預設的客戶機操作系統的入口地址，啟動客戶機操作系統。

系統根據靜態資源配置文件對硬件資源進行分配。每個操作系統運行時，都根據資源配置文件中的配置初始化使用特定的硬件資源，系統中針對存儲資源和部分網卡資源采用共享機制。

2.4 高可靠性設計

Intewell操作系統可以保證非實時非關鍵任務及實時關鍵任務在一臺計算機中安全、可靠地運行。非實時系統中的應用通過容器進行隔離，實時系統中的應用可以使用Intewell分時分區操作系統通過分區進行隔離，非實時系統及實時系統通過硬件資源抽象層對物理資源進行隔離。

容器作為一種輕量虛擬化技術，相較于基于虛擬機的全虛擬化方式，可以更細粒度地高效使用資源。通過使用容器可以將應用程序的代碼、配置和依賴關系進行打包，將其變成容易使用的構建塊，從而實現理想的環境一致性、運營效率、開發人員生產力和版本控制等諸多目標。容器可以保證應用程序獲得快速、可靠、一致的部署，其間不受部署環境的影響，從而實現非實時系統中HMI等應用的相對安全性和隔離性。

實時系統側使用強實時高可靠分時分區操作系統對實時側提供容錯隔離基礎。分時分區操作系統的分區隔離通過MMU機制實現，即：在空間上每個分區擁有獨立的運行空間，當一個分區的空間被破壞后不影響其他分區的正常運行，且分區間無法相互訪問;在時間上，每個分區擁有獨立的運行實體，該實體的運行在時間上與其他分區的運行無任何關系。另外，通過虛擬中斷機制對I/O資源及異常進行隔離，從而實現實時系統中控制應用的安全性和隔離性。

2.5 強實時性設計

Intewell分時分區操作系統是一款硬實時操作系統。通過以下方法保證實時性：

①調度算法：采取可搶占調度保證優先級高的任務及中斷及時得到執行和響應;根據時間調度表調度算法提供確定時間的調度方式;根據時間復雜度為O(1)的調度對象選擇算法，保證時間確定性。

②調度時機：在可能出現更高優先級調度對象需要調度的時候及時進行調度，比如調度對象狀態發生變化的API中的中斷處理等;另外，要保證使用原子操作進行處理的時間盡可能短。

③基于硬件特性進行實時性優化：主要包括Cache的處理、禁止進入系統管理態的處理、電源管理的處理、特殊I/O等的處理。

④提供全局時鐘同步：數控業務模塊同時在多個核心、多個分區中運行。為了保障運行時間段的同步，需要實現全局時鐘同步。操作系統實現全局時鐘，并對各個分區的時鐘進行同步，在分區層建立統一的全系統時間基準，從而實現分區間的時間同步。

2.6 多系統間通信

可配置混合異構系統包括若干個實時系統TTOS和一個非實時系統。通過虛擬網卡方式實現非實時系統及實時系統間任意兩者的高速通信。通過SMIPC、共享內存方式和虛擬中斷實現任意兩個實時TTOS之間的通信?？膳渲没旌袭悩?gòu)系統間的通信機制如圖4所示。

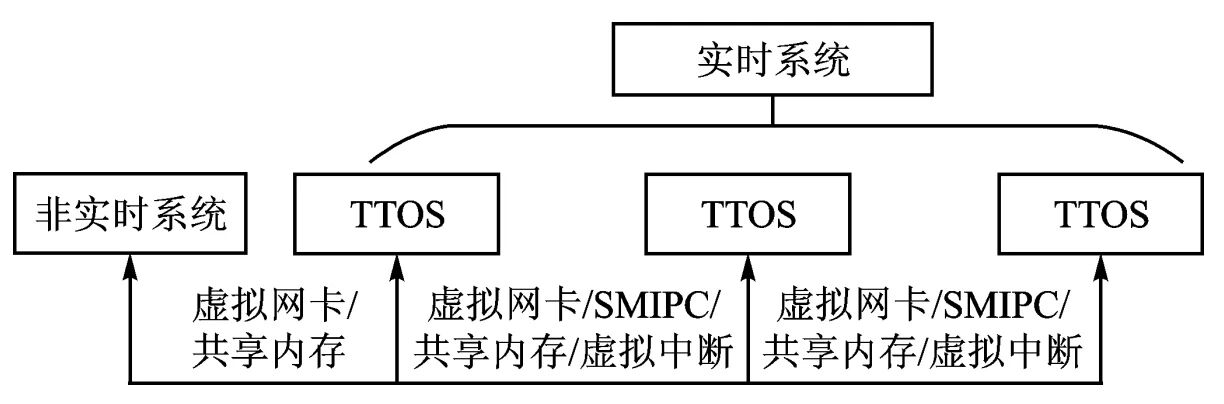

圖4 非實時系統與實時系統的高速通信機制

①虛擬網卡：虛擬網卡由后端和前端組成，后端及前端基于共享內存進行通信。虛擬網卡建立各實時虛擬機間以及各實時虛擬機與外部設備間的通信連接，可以解決需要通過硬件設備才能實現多個實時虛擬機間的網卡共享問題，實現了各實時虛擬機間以及各實時虛擬機與外部設備間的通信連接。

②共享內存：共享內存是針對其他通信機制運行效率較低的問題而設計的。共享內存通信機制基于內存映射機制將同一個物理內存區域映射到不同的虛擬地址空間，對該段內存區域的操作都是在同一個物理內存區域，實現內存共享以達到通信目的。在大量的數據傳輸需求上，可以實現零拷貝，從而達到高效的IPC通信。共享內存機制只為虛擬機提供了用于實現通信的共享存儲區和對共享存儲區進行操作的手段，在多核多線程高并發異構系統中應用對共享存儲區的訪問需要用戶保證數據的一致性。

③SMIPC：SMIPC抽象出總線、節點、端口的概念，提供面向套接字的通信方式。SMIPC是一個多虛擬機間通信層(IPC)，它使用共享內存提供在上運行的應用程序之間交換消息。它提供一個類似套接字的API來簡化編程。SMIPC提供零拷貝功能接口，發送數據前通過接口從共享內存中分配緩沖，發送時不再拷貝用戶數據到共享內存。

④虛擬中斷：虛擬中斷為分區提供中斷異常隔離機制，另外虛擬中斷也為分區間通信提供支持，虛擬中斷中的服務中斷為任意兩個TTOS提供通知機制。

3 結語

作為數控系統的核心部件，操作系統是保證數控系統高速、高精、開放性與智能化的關鍵技術之一，而現有國產操作系統不能滿足數控系統的需要。Intewell工業級網絡操作系統為我國自主研發、實現單一物理設備能力的資源池化、設備綜合化的操作系統，使單一物理設備的業務能力可根據應用需要靈活變化，同時還具備豐富的生態支持、高可靠性及強實時特點，使非實時系統和實時系統充分融合，以解決數控系統中應用業務的若干瓶頸問題。
