在化工、環保、能源等領域，旋風分離器作為高效氣固分離設備，其內部流場分布與粒子運動規律，直接決定分離效率與設備穩定性。而CFD（計算流體動力學）模擬作為優化設備設計、降低試驗成本的核心手段，選擇一款高效、精準、易操作的仿真軟件，成為工程技術人員的關鍵需求。

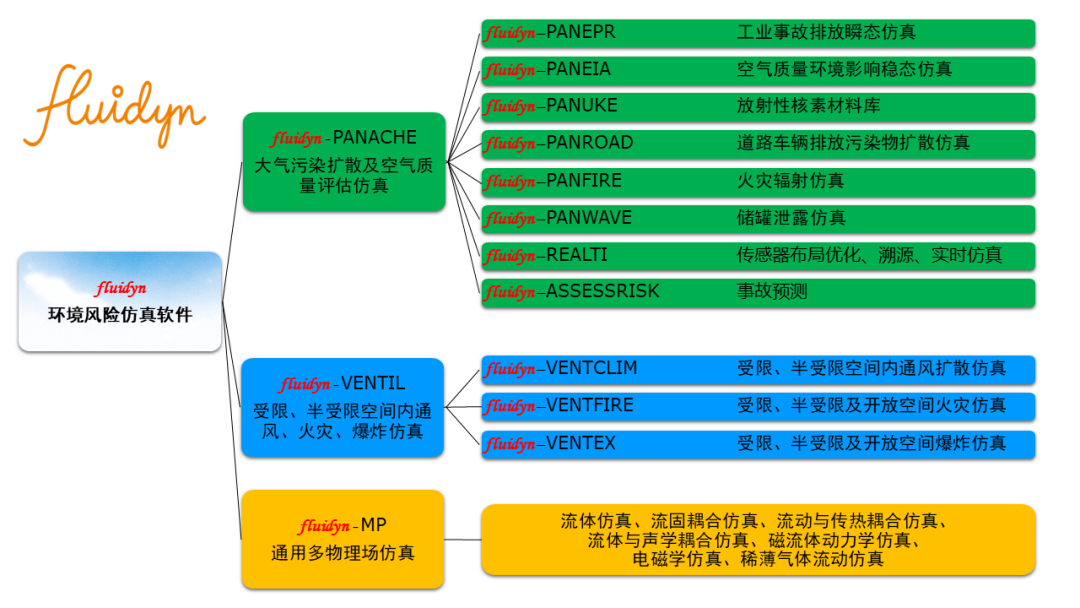

今天，我們以旋風分離器為案例，手把手帶大家解鎖Fluidyn-MP軟件的全流程CFD模擬實操，從幾何建模、網格生成到前處理、求解與后處理，全方位展示軟件的核心優勢，幫你快速掌握流體與粒子模擬的關鍵技巧，高效完成工程仿真任務。

本次案例演示以旋風分離器為模擬對象，完整覆蓋“幾何建模→網格生成→前處理→求解→后處理”五大核心步驟，重點展示Fluidyn-MP軟件的實操邏輯與核心功能，即使是初次使用的新手，也能跟隨步驟完成模擬。

01 幾何建模——精準復刻設備結構

幾何建模是CFD模擬的基礎，F(xiàn)luidyn-MP配套有便捷的三維建模工具：CAE-CAD，可精準拆分旋風分離器的核心部件，完成全結構建模：

1.按旋風分離器結構，分三大部件建模：主體、入口段、出口段，通過“多段線繪制→曲面填充→旋轉/拉伸”等操作，完成各部件的三維建模，其中主體通過2D曲面繞軸360°旋轉生成，入口段、出口段通過曲面拉伸生成；

2.合并所有部件，檢查幾何拓撲有效性，確保模型閉合、無缺陷（TVC），最終導出.F3D格式文件，為后續網格生成做準備。

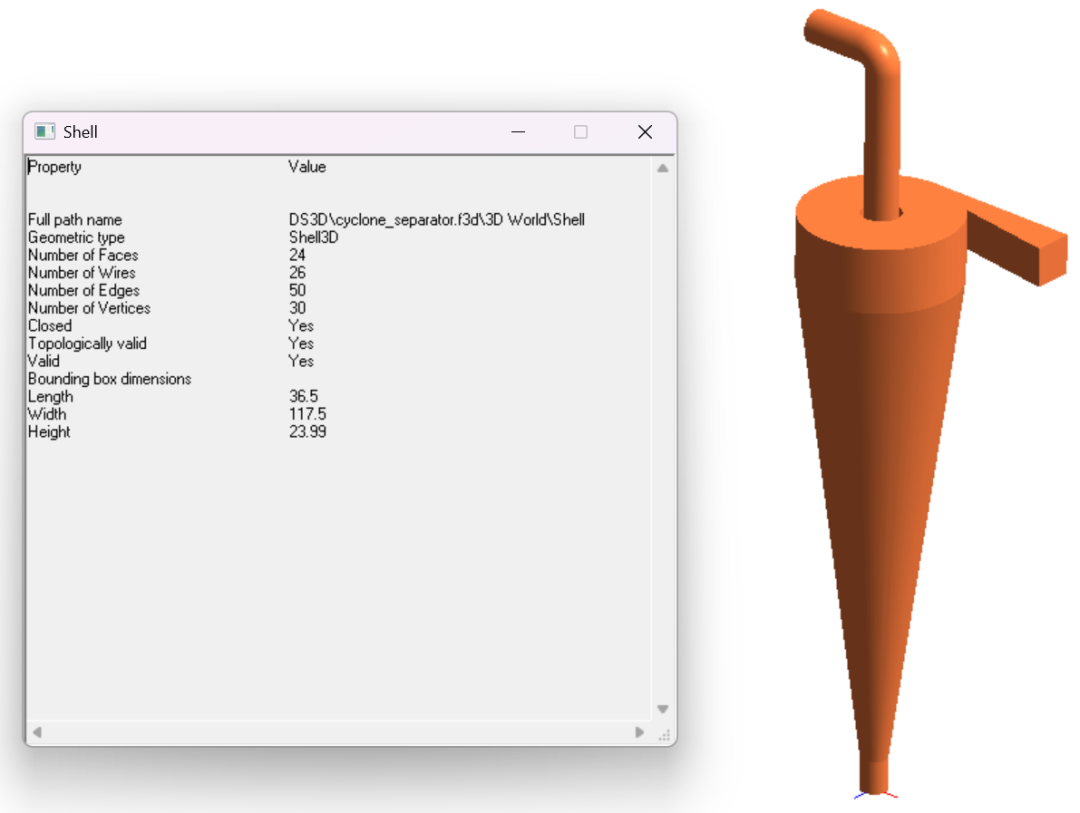

圖1 旋風分離器三維模型圖

02 網格生成——高效生成高質量網格

網格質量直接影響模擬精度，F(xiàn)luidyn-MPv6提供快速網格生成與質量檢查功能，兼顧效率與精度：

1.啟動Fluidyn-MPv6，加載之前導出的.F3D幾何文件，查看模型細節，確認無誤后進入網格生成環節；

2.啟用“快速網格（QM）”功能，選擇四面體網格類型，自定義網格參數，通過矩形選擇工具選中整個幾何，一鍵生成網格；

3.網格質量檢查：通過“Aspect ratio（長寬比）”指標驗證網格質量，支持調整網格參數優化質量，確保模擬過程穩定、結果精準；

4.創建網格分組（入口、出口、壁面），并按需求縮放網格，導出.NEU格式中性文件，完成網格準備。

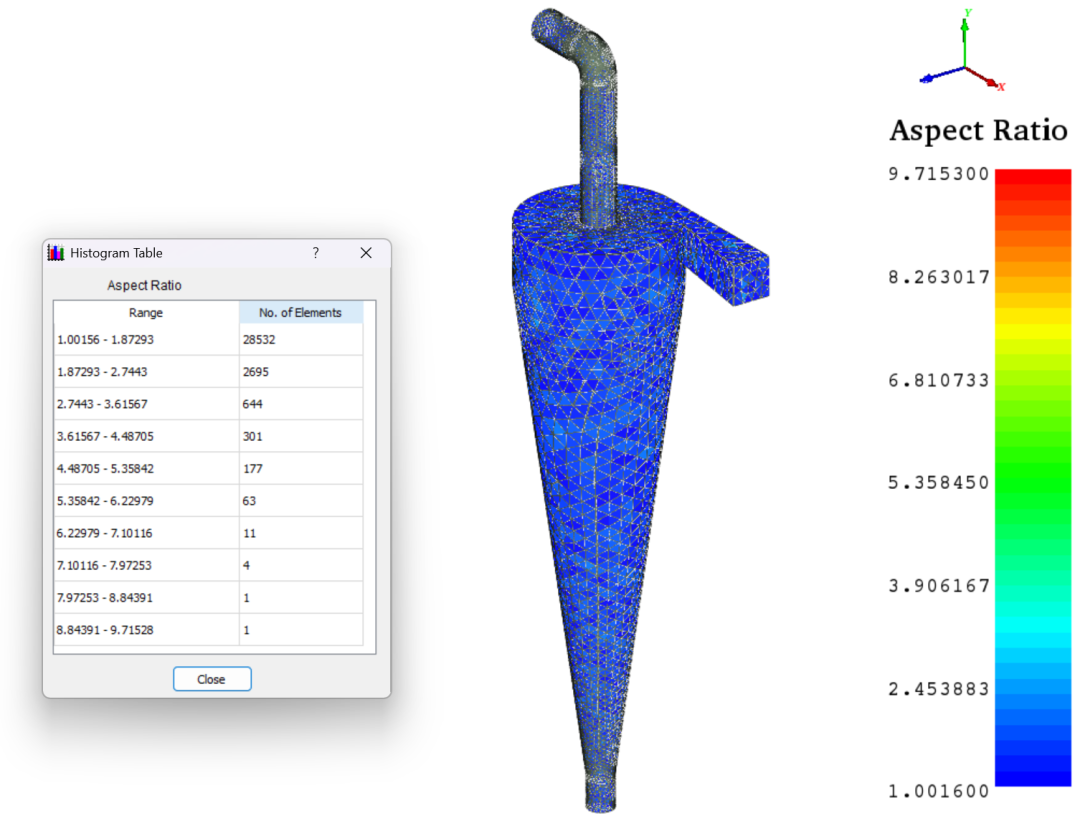

圖2 網格質量圖

03 前處理——精準設置模擬參數

前處理是模擬精準度的關鍵，F(xiàn)luidyn提供全面的參數設置功能，可根據工程需求自定義各類模擬條件：

1.定義問題類型與計算域：設置問題類型為流體流動與粒子運動耦合，創建計算域并關聯網格文件，選擇合適的求解器；

2.材料定義與分配：在材料庫中創建固體粒子材料，同時分配流體材料，適配氣固兩相流模擬；

3.物理模型設置：啟用湍流模型（k-eps標準模型）、粒子模型，設置粒子參數，同時配置重力、浮力等物理條件；

4.邊界條件與初始條件：為入口、出口、壁面分別設置邊界條件（入口速度、出口靜壓力、壁面無滑移），定義計算域初始壓力、溫度、速度等參數；

5.求解與輸出控制：設置求解器參數（時間步長、迭代次數等），定義輸出變量與輸出格式，確保模擬結果可追溯、可分析。

04 求解與后處理——直觀呈現模擬結果

Fluidyn-MP的求解器高效穩定，后處理功能直觀強大，可快速提取關鍵模擬信息，助力工程分析：

1.求解運行：啟動MP Solver，選擇串行/并行運行模式，加載設置好的.INP輸入文件，求解過程中可查看運行狀態，求解完成后生成結果文件（存于RESULTS目錄）；

2.后處理可視化：啟動MP GUI-POST，加載輸入文件與結果文件，創建分析截面（如XY平面中間截面），生成各類可視化結果：

云圖：直觀查看壓力、速度分布，快速識別流場熱點區域；

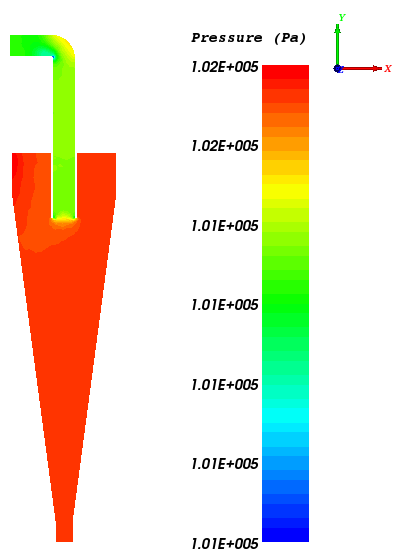

圖3 壓力云圖

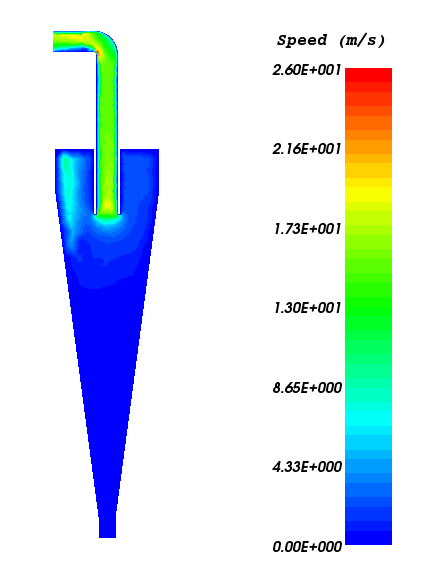

圖4 速度云圖

速度矢量圖：清晰呈現流體運動方向與速度大小，分析流場合理性；

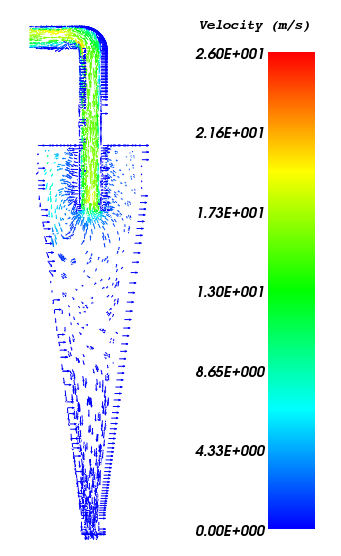

圖5 速度矢量圖

粒子分布圖：查看粒子軌跡與分布規律，評估旋風分離器的分離效率。

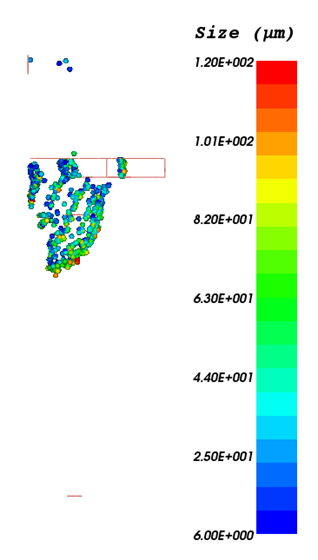

圖6 粒子分布圖

?核心總結? Fluidyn-MP助力CFD模擬高效落地

通過本次旋風分離器CFD模擬全流程實操，不難發現Fluidyn-MP軟件的核心價值——簡化復雜操作，提升模擬效率，保證結果精準。無論是幾何建模的便捷性、網格生成的高效性，還是前處理的靈活性、后處理的直觀性，都精準貼合工程技術人員的實際需求，無需復雜的流體工程軟件使用基礎，即可完成專業的CFD模擬。

對于需要進行流體分析、粒子運動模擬的工程從業者而言，F(xiàn)luidyn不僅能節省試驗成本、縮短設計周期，更能為設備優化、方案驗證提供可靠的技術支撐。
