武漢芯源推出的CW32L012系列芯片，憑借均衡的性能與豐富的外設，高性價比，成為輕量級MCU開發的熱門選擇?；谠撔酒O(shè)計的CW32L012C8T6評估開發板，集成屏幕、無線通信、存儲擴展等實用外設。

一、核心芯片性能

開發板核心為武漢芯源CW32L012C8T6芯片，最高主頻可達96M，配備8K RAM與64K FLASH，能滿足多數輕量級嵌入式項目的運算與存儲需求。芯片外設覆蓋傳統常用類型，包括RTC、TIM、兩路ADC、UART、SPI、IIC等，同時集成DAC外設，可支持簡單模擬信號輸出。

其特色外設“坐標旋轉數字計算機算法（CORDIC）”，專為高速數學計算設計，適用于電機控制、信號處理等對運算效率有要求的場景，官方已提供相關Demo，供有需要的開發者參考。值得關注的是，芯片SPI外設最高速率可達48M，在同級別MCU中表現突出，為屏幕高速顯示、存儲介質高速訪問提供了良好基礎，適配nor flash、SD卡等設備的高效驅動。

二、開發板外設配置

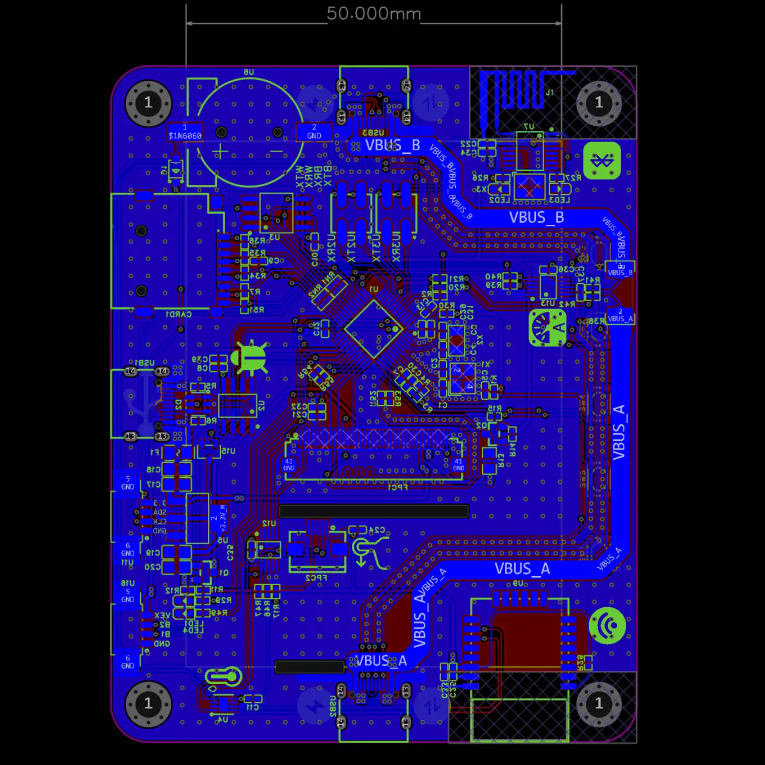

PCB圖

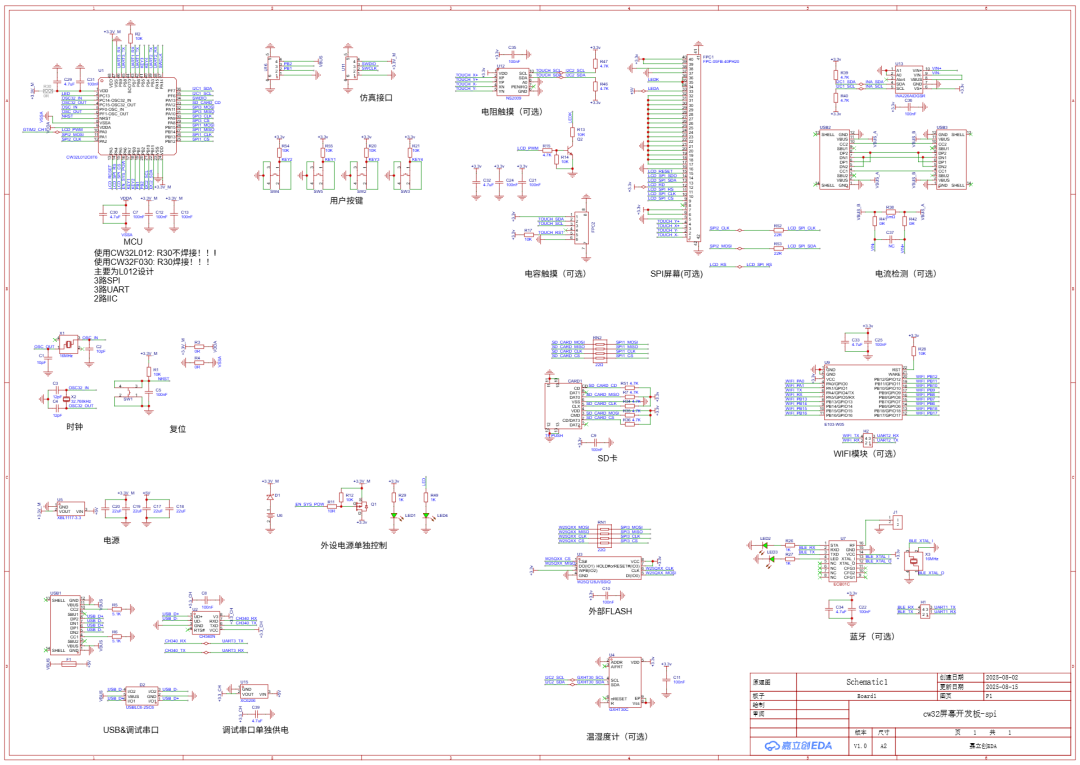

原理圖

開發板集成多種常用外設，無需額外擴展即可完成多類功能驗證，降低開發門檻：

1、屏幕

采用320x240分辨率屏幕，提供無觸摸、電阻屏（板載NS2009驅動芯片）、電容屏三種選擇，適配不同交互設計需求。

2、SD卡

使用SPI驅動，可學習使用fatfs文件系統，結合屏幕做一些好玩的功能，文本顯示器，電子相冊等功能。

3、Nor Flash

載一顆大容量SPI通訊協議的nor flash，可學習驅動W25Q128，將掉電數據保存到其中，如系統參數、字庫、圖片等。

4、CH340

板載CH340 USB轉UART芯片，帶ESD防護，可實現日志輸出與串口升級。

5、WIFI模塊

wifi模塊使用“億佰特”的E103-W05，模塊支持開機透?jìng)?，掉線自動重連，指令也兼容esp8266的模塊。

6、藍牙模塊

藍牙模塊使用“易家物聯”的ECB01C，價格非常便宜，藍牙連接成功以后數據透?jìng)鳎?分鐘無數據交互，自動斷開連接。

7、電流檢測

板子設計有電流檢測電路，采用INA226芯片，高精度，雙邊type-c口設計，提升使用安全性與便利性。

8、拓展接口

預留復位按鍵、4個用戶功能按鍵、電池座、SWD下載接口及IO擴展接口，多數外設供電支持IO控制，便于開展低功耗相關測試與學習。

三、輕量級GUI支持

針對輕量級MCU難以運行LVGL等大型GUI庫的問題，該開發板可適配SGL圖形庫。該圖形庫以輕量化為核心優勢，資源占用低，能在CW32L012芯片上穩定運行，實現基礎且美觀的界面顯示效果。

SGL圖形庫已開源，提供GitHub與Gitee雙倉庫下載（Gitee倉庫每日2點同步更新），CW32生態社區也發布了相關移植教程【教程】CW32L012移植SGL圖形庫,開發者可參考學習，快速完成GUI功能集成。
