應用指南

1) 負載電容的選擇負載電容:

與石英諧振器一起決定振蕩器的工作頻率，通過調整負載電容, 一般可以將振蕩器的工作頻率調到標稱值。產品說明書中規定的負載電容既是一個測試條件，也是一個使用條件，這個值可以根據具體情況作適當調整,負載電容太大時雜散電容影響減少，但可調范圍下降; 負載電容小時可調范圍增加，但雜散電容影響增加,負載電阻增加，甚至起振困難。負載電容標為即為串聯諧振。晶體工作在基頻時,其負載電容的標準值為12~20PF。

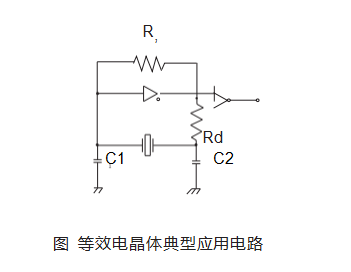

2) 基頻振蕩模式下晶體典型應用電路為:

當應用于CMOS振蕩電路時，為了將激勵電平保持在特定的數值范圍內，獲得穩定的振蕩，電路圖中的Rd是必不可少的。

3) 激勵電平的影響:

一般來講,AT切晶體激勵電平的增大,其頻率變化是正的。 產品說明書中每種產品規定的激勵電平值是一個測試條件,也是一個使用條件,實際使用中激勵電平可以適當調整。激勵電平過高會引起非線性效應,導致可能出現寄生振蕩、嚴重?zé)犷l漂、過應力頻漂及電阻突變。當激勵電平過低的時候則會造成起振阻力不易克服、工作不良及指標不穩定。常用標準有 50uw、100uw。

4) 須檢查振蕩電路的負阻抗:

負阻抗的值應是諧振阻抗的5 ~10倍; 當電路的負阻抗太小時, 振蕩會變得不穩定。

訂貨及使用注意事項

1) 產品訂貨須知

產品訂貨單應明確如下要素: 產品型號、溫度范圍、標稱頻率、負載電容、調整頻差、溫度頻差、以及需附加說明的事項如附加條件等。

2) 產品使用注意事項

• 電子線路外接電容應與晶體的負載電容匹配。
• 按產品技術條件的要求使用,使用時激勵功率等不得超過規定值。
• 注意輕拿輕放, 避免高位跌落或受外力碰撞等引起的產品失效。
• 避免外殼的劃傷摩擦等傷害,造成表面損壞或標識不清。
• 避免產品引線超負荷彎折和拉伸,導致絕緣子的損壞破裂等。
• 避免產品引線再?gòu)澢庸ぁ?/span>
• 焊接過程應避免焊料對產品引線與外殼造成短路。
• 建議焊接溫度不超過 265℃, 焊接時間不超過5秒。
• 產品應貯存在環境溫度為-10C~40C、相對濕度不大于80%、周圍環境無酸性、 堿性及其它有害氣體的庫房中。
