電表，很多人第一反應是家里墻上那塊由電網公司安裝、用來結算電費的電表。

其實，電能表的應用場景遠不止于此——在企業內部能耗管理、電動汽車充電樁、光伏儲能系統、機械設備配套等領域，電能表都是不可或缺的“能耗管家”。

那么，這些“非電網”場景下的電表長什么樣？接線又該怎么接？本文就帶你一次性搞清楚！

一、單相交流電能表：家庭用電的“基本功”

▌什么是單相電？單相電由一根相線（火線 L）和一根零線（N）構成，提供單一相位的正弦交流電。它是家庭、小型商業及低功率設備供電的主力。

▌各國標準速覽：

中國：220V / 50Hz

歐美：230V / 50Hz

北美、日韓：100-120V / 60Hz

▌接線原理：不管哪個國家或地區的單相電能表，接線方式都大同小異。核心原則是：電流線圈串聯，電壓線圈并聯。

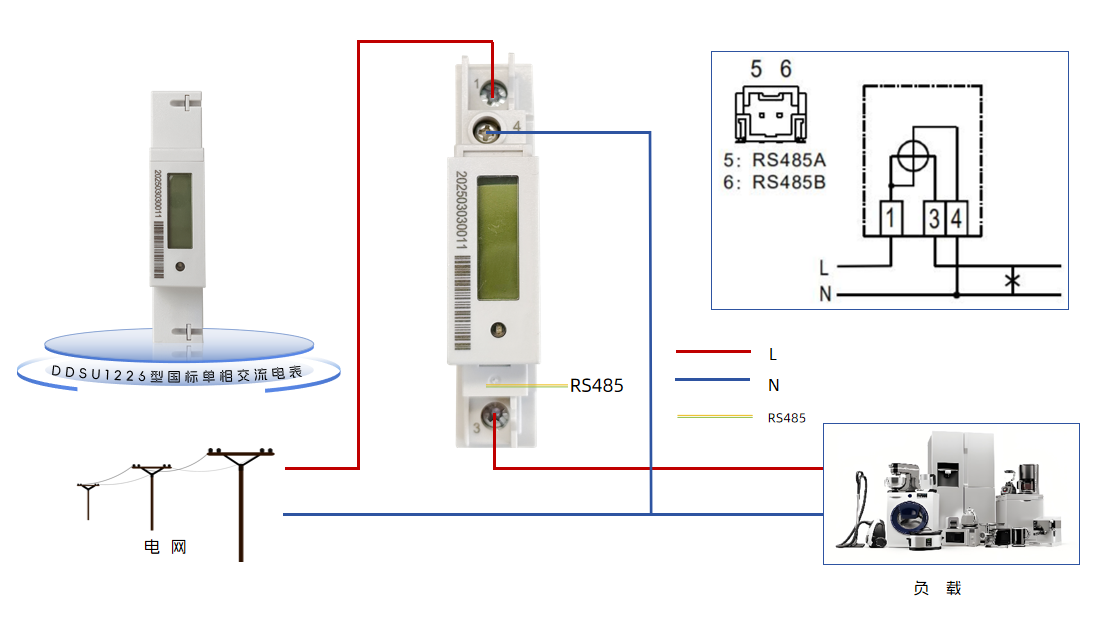

國 內DDSU1226型單相交流電能表

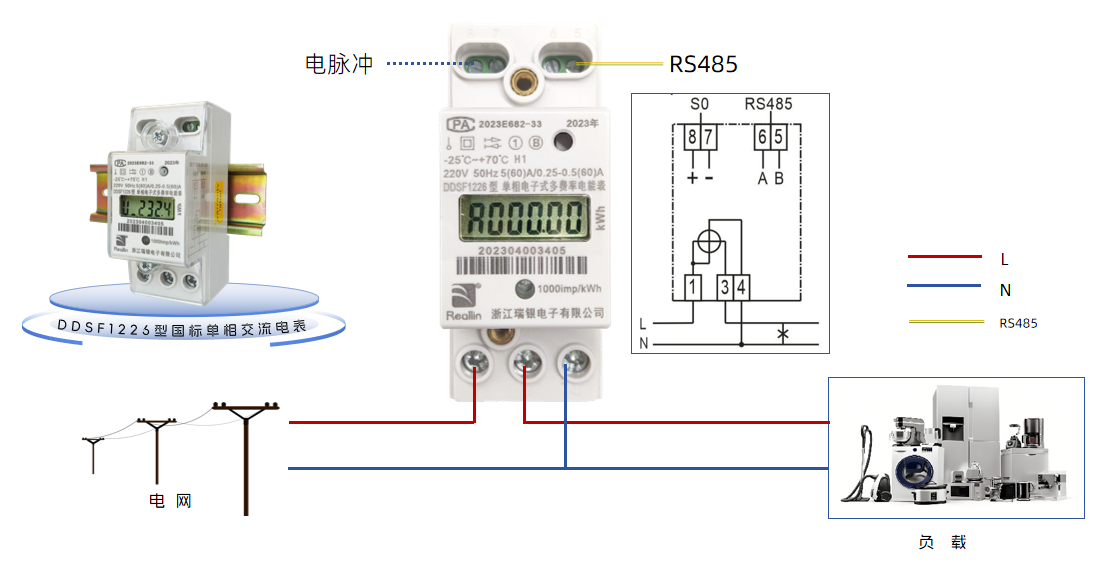

國 內DDSF1226型單相交流電能表

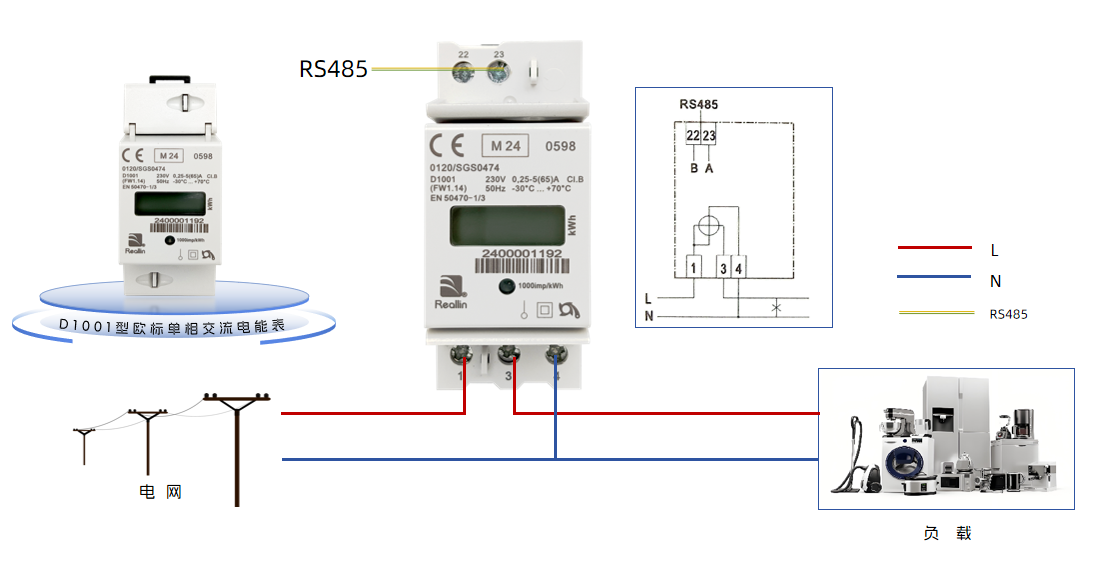

國 外D1001型單相交流電能表

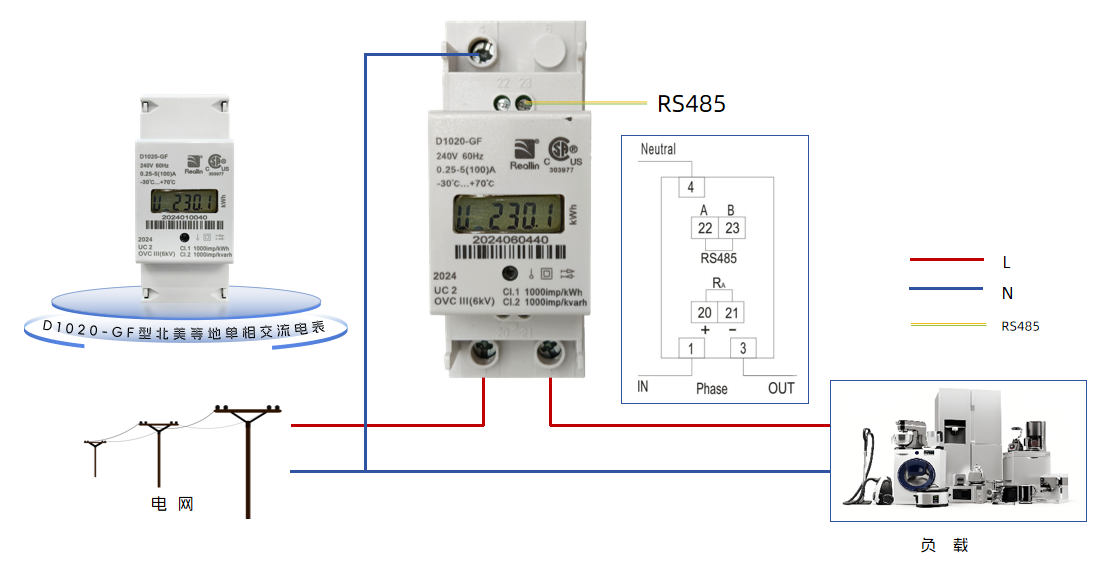

國 外D1020-GF型單相交流電能表

▌關鍵注意事項：

火線必須進對端：1號接線端必須與相線（火線）相連

電流線圈串入負載：電流線圈與負載串聯，電壓線圈與負載并聯

同極性原則：兩個線圈的兩端應接電源的同一極性端

二、三相交流電能表：工業用電的“主力軍”

▌什么是三相電？三相電由三組頻率相同、幅值相等、相位互差120°的交流電組成，包含三根火線（L1、L2、L3，常標A、B、C）和一根零線（N）。其中：

線電壓：380V（火線之間）

相電壓：220V（火線對零線）

與單相電相比，三相電增加了2相，接線自然更復雜，但核心原理相同。

▌接線方式：

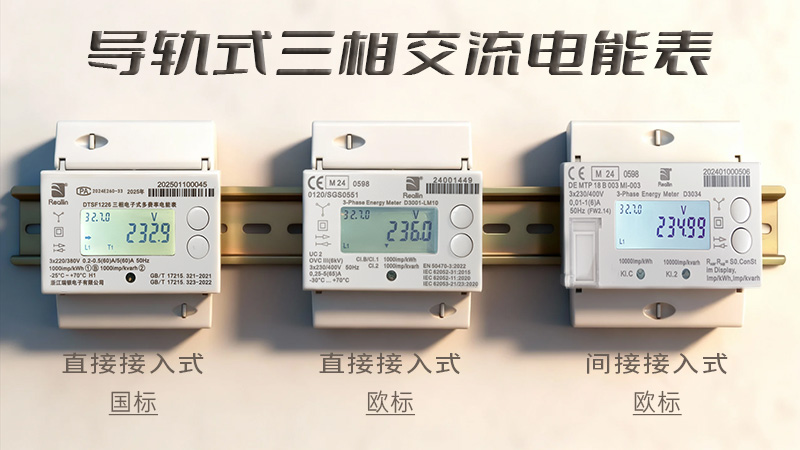

三相電度表分為三相三線制和三相四線制兩種，適用于不同的負載類型。根據負載電流大小，有兩種接入方式：

方式一：直接接入（負載電流≤電表量程）

將三相火線和零線直接接到電表對應的接線端子上

電表內部電流線圈與負載串聯，電壓線圈與負載并聯

每個接線柱通常有不止一個緊固螺絲，接線時應將導線頭充分固定

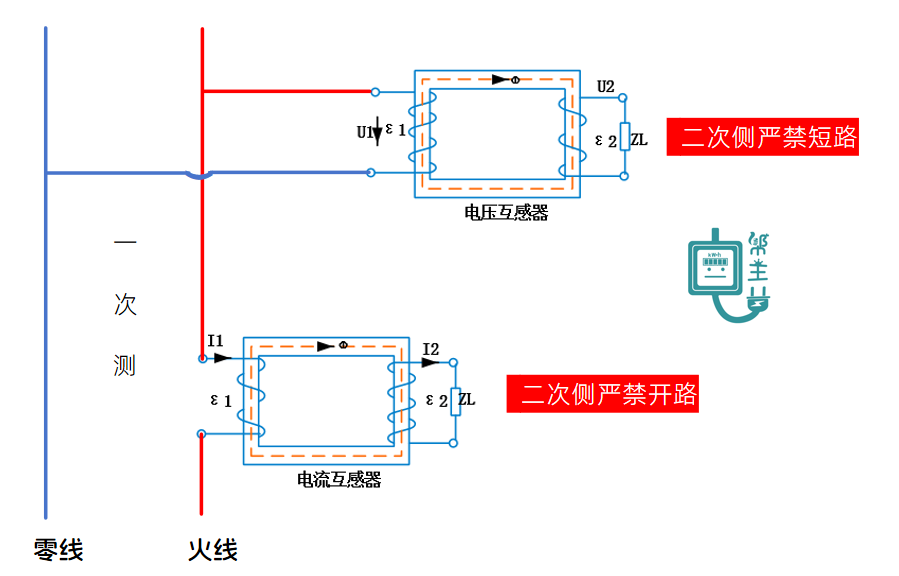

方式二：經互感器接入（負載電流超過電表量程）

需配置電流互感器（CT）和電壓互感器（PT）

電流互感器一次側與負載串聯，二次側與電表電流線圈串聯

電流互感器二次側嚴禁開路

電壓互感器一次側與負載并聯，二次側與電表電壓線圈并聯

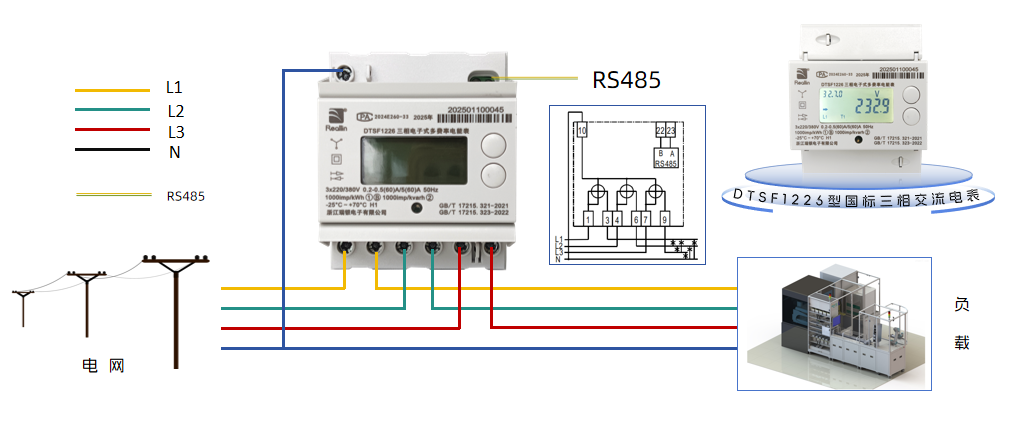

國 內DTSF1226型三相交流電能表

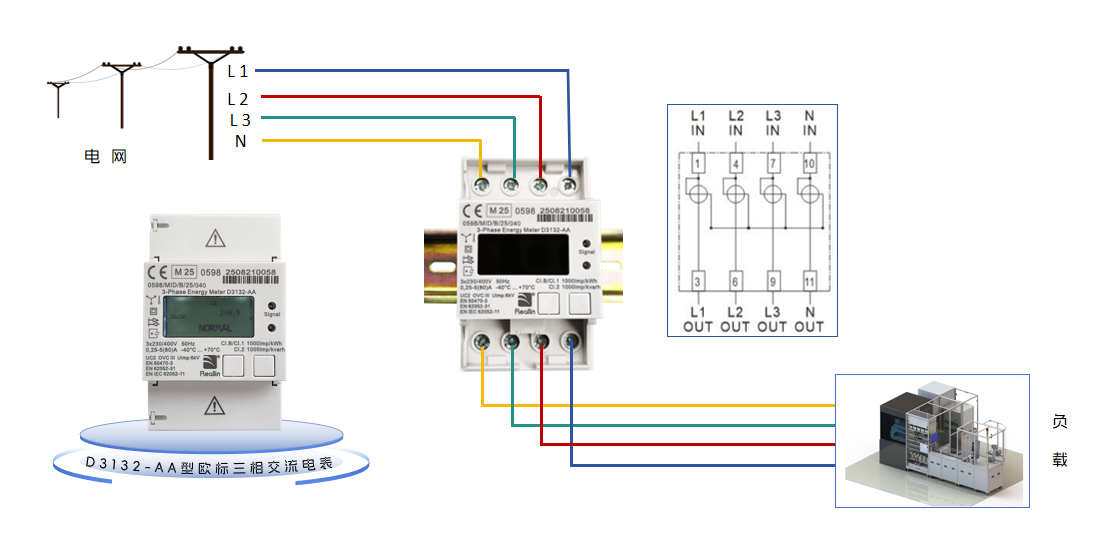

國 外D3132-AA型三相交流電能表

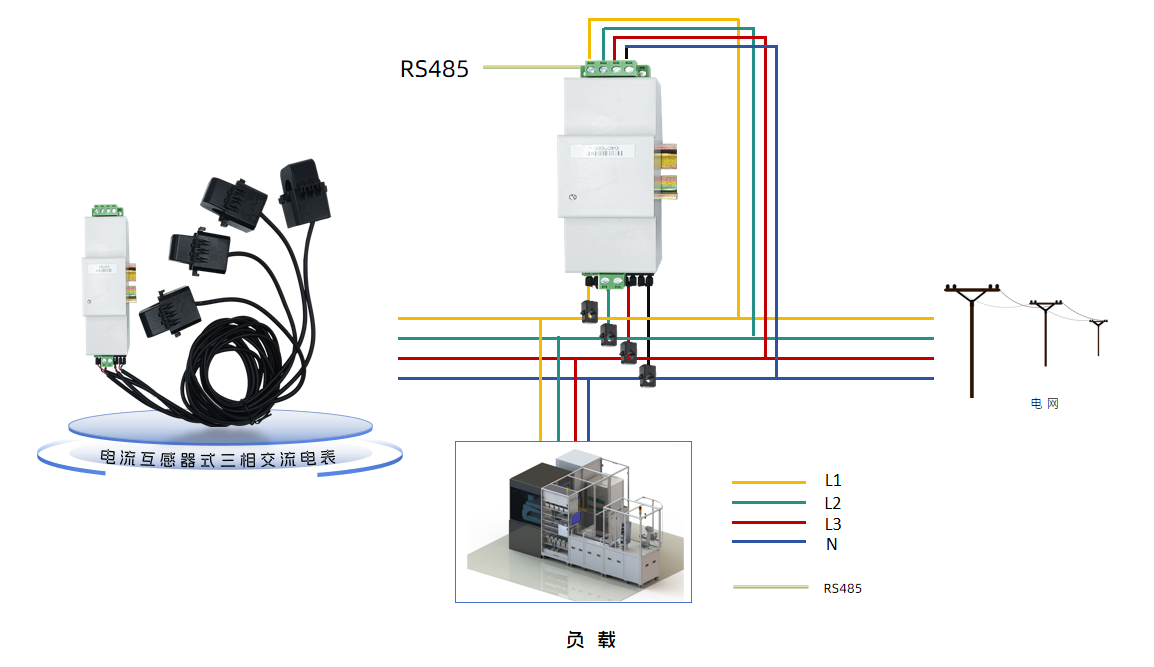

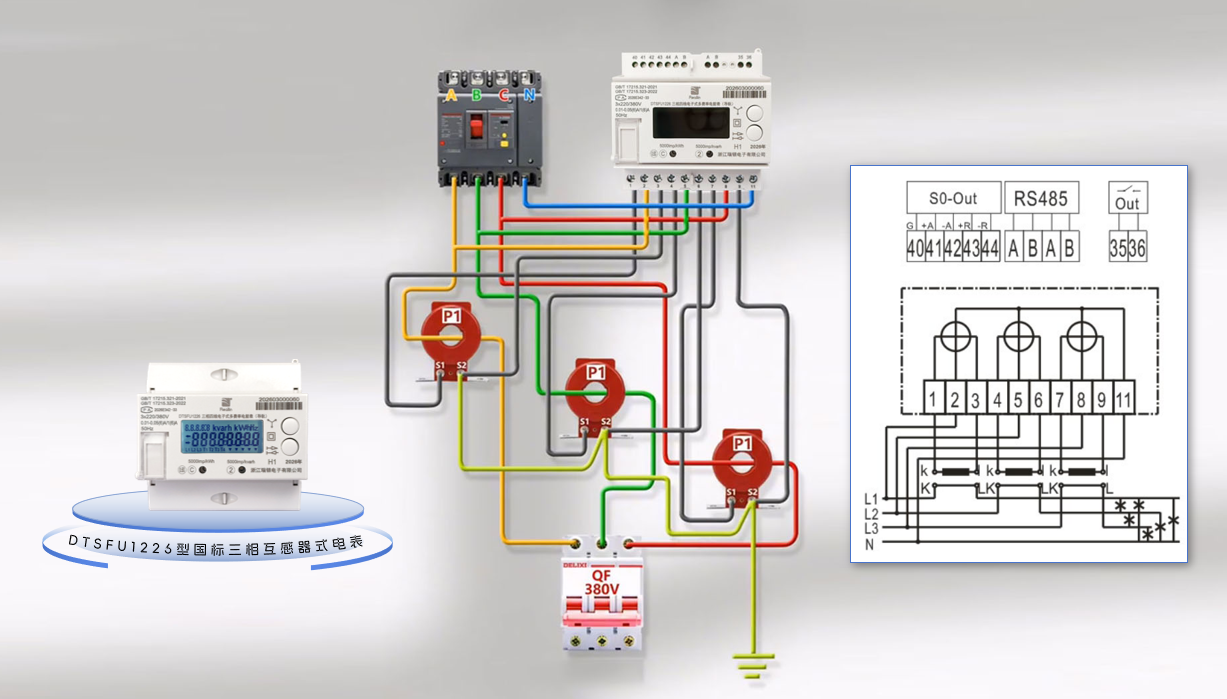

國 內DTSFU1226型三相交流電能表（電流互感器式）

國 內D30162-AB型三相交流電能表（電流互感器式）

三、直流電能表：新能源時代的“新寵”

隨著新能源的興起，直流電能表的需求日益增長。在電動汽車充電樁、光伏儲能系統、太陽能直流離網系統等場景中，只要是直流電供電、需要計量電量、收費或能耗管理的地方，都要用到直流電能表。

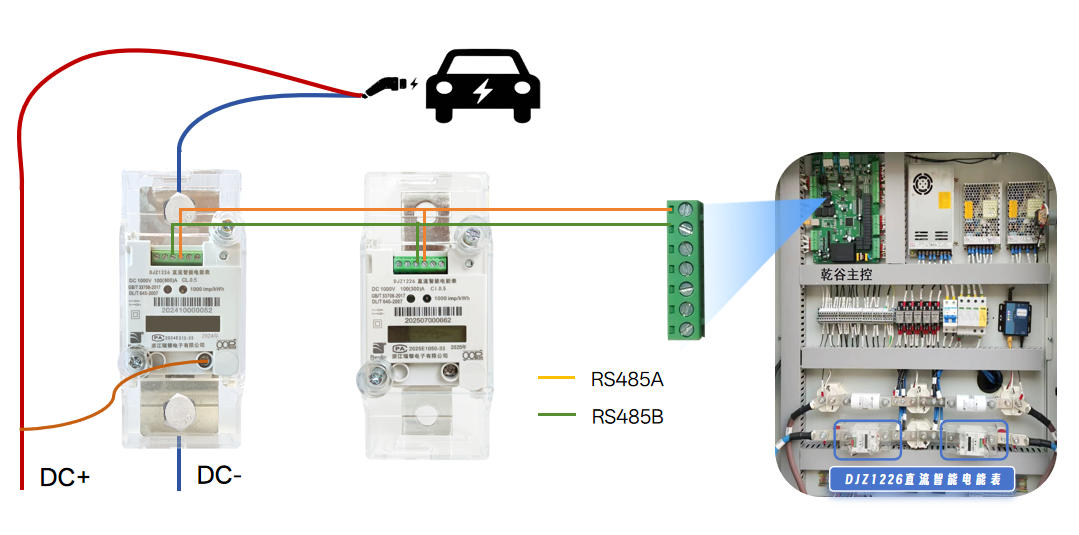

國 內DJZ1226型直流智能電能表

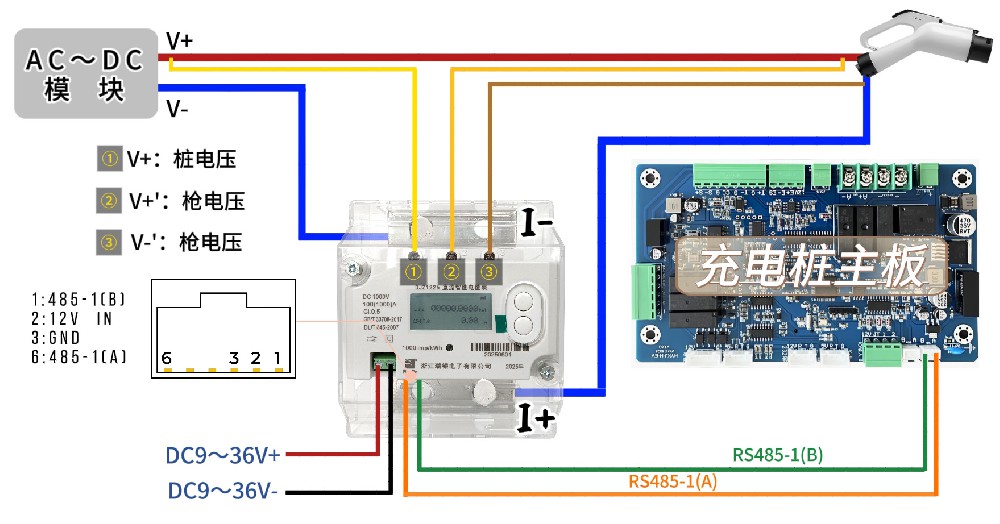

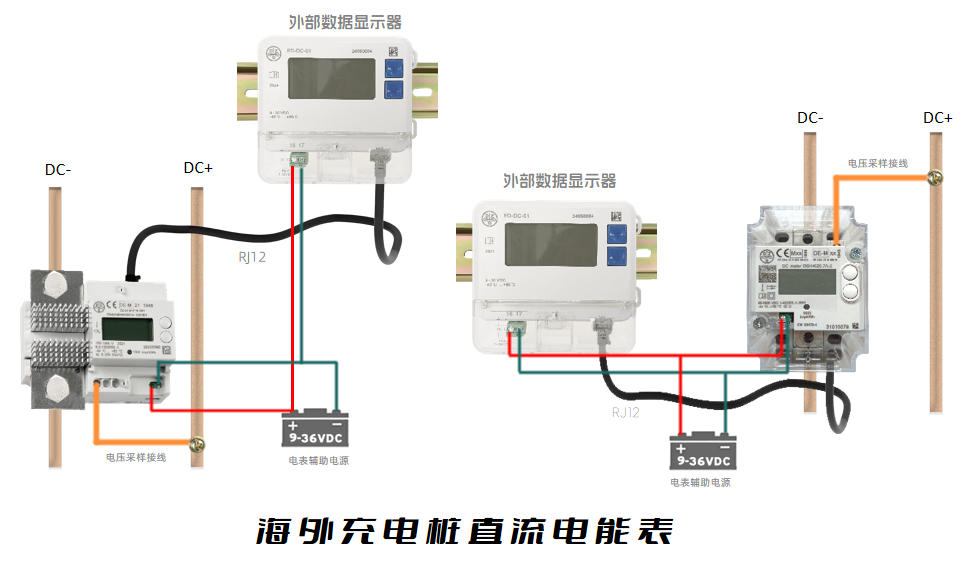

國 外海外充電樁直流電能表

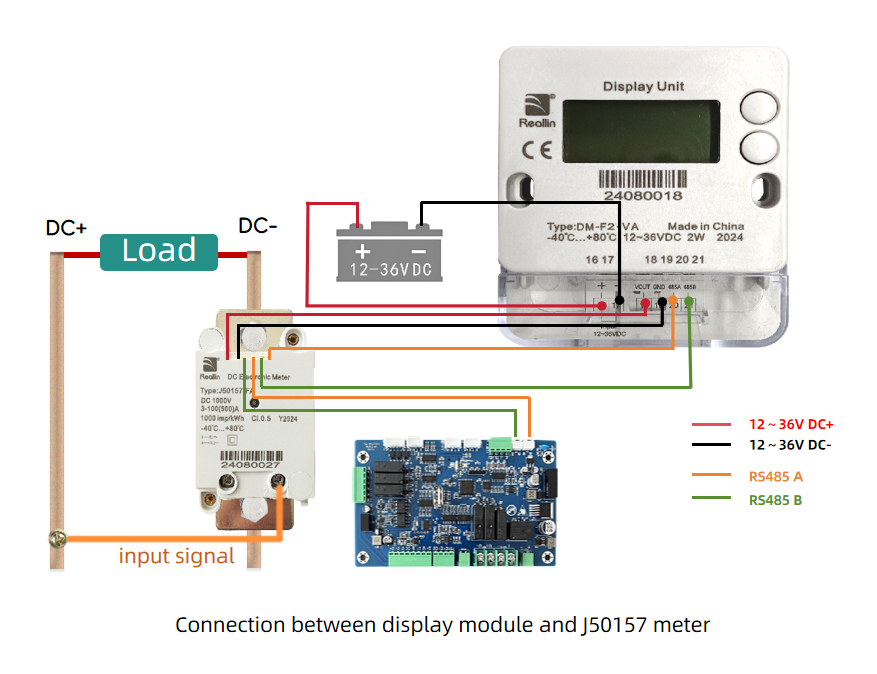

國 外J50157型直流智能電能表

國 內J50159型直流智能電能表

四、接線安全原則總結（必讀！）

無論交流還是直流電表，以下幾條安全原則必須牢記：

總 結

無論是家用的單相交流表、工廠的三相交流表，還是新能源領域的直流表，它們雖然形態各異、接線方式不同，但核心原理萬變不離其宗——電流線圈串聯、電壓線圈并聯。

掌握這個核心原則，再加上對具體接線端子的準確識別，你就能從容應對各種非電網場景下的電表接線需求。希望這篇“接線大全”能成為你工作中的實用參考！
