NetApp存儲故障：
某企業部署NetApp FAS-8200存儲設備，共計配置96塊磁盤，構建兩組互為鏡像的存儲池。存儲池內劃分邏輯卷并映射至ESXi虛擬化平臺作為數據存儲，卷內承載虛擬機數量超300臺，存儲數據為企業核心業務數據。運維過程中因未知異常導致存儲卷丟失，對應虛擬機全部無法訪問。服務器管理員初步排查并嘗試自行恢復未果，為避免二次破壞原始數據，委托北亞數據恢復中心緊急修復數據。

NetApp存儲數據恢復過程：
1、數據備份與鏡像保護.
為保障原始存儲介質安全，杜絕恢復操作對源數據造成不可逆損壞，北亞數據恢復工程師首先對全部磁盤進行完整鏡像備份。經底層檢測確認存儲未啟用熱備功能，遂剔除熱備盤及存儲系統系統盤，僅對業務數據盤進行鏡像克隆，為后續深度分析與恢復搭建安全的操作環境。
2、RAID結構分析與重組。

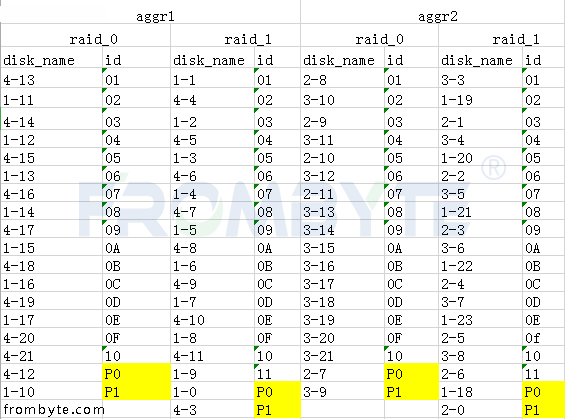

北亞數據恢復工程師對磁盤底層數據展開陣列結構解析，依據磁盤元數據信息，精準確定每塊磁盤的盤序、角色屬性（數據盤/校驗盤）。經檢測確認存儲無離線磁盤，無需依賴校驗信息重構數據，因此剔除校驗盤，完成RAID結構重組，為后續文件系統解析奠定基礎。

北亞企安數據恢復—NetApp數據恢復

3、WAFL文件系統解析與異常排查。

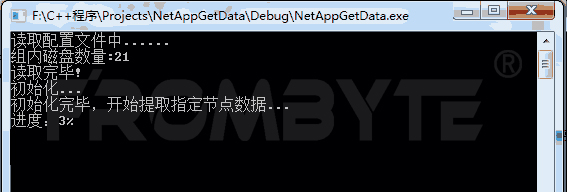

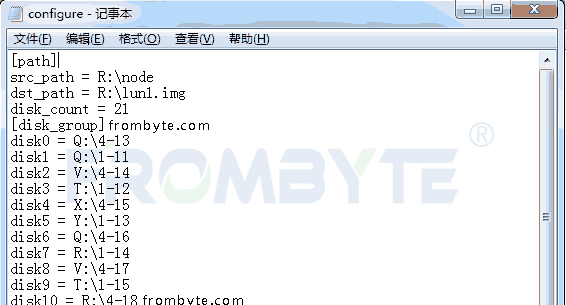

NetApp存儲采用專屬WAFL文件系統，本案例中為高版本W(wǎng)AFL格式。北亞數據恢復工程師通過配置參數文件，使用北亞企安自主研發的專業解析工具對存儲卷進行解析提取。

北亞企安數據恢復—NetApp數據恢復 北亞企安數據恢復—NetApp數據恢復

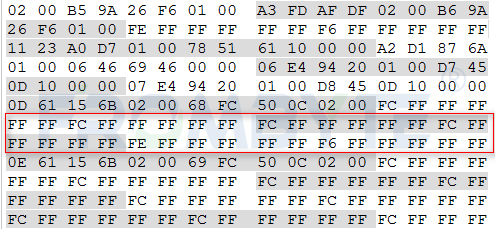

數據初步提取完成后，北亞數據恢復工程師對文件完整性進行自檢，發現部分?jǐn)?shù)據文件存在異常。經二次深度分析，判定異常原因?yàn)椴糠謹?shù)據塊因特殊指針異常被填充覆蓋。該類指針特征在常規存儲恢復案例中極為罕見，現有成熟方案無法直接適配，遂由技術攻關小組針對該特殊故障開展專項技術研究。

北亞企安數據恢復—NetApp數據恢復

4、特殊數據塊技術攻關與還原。
攻關小組經反復分析與測試，確認該異常指針為壓縮占用標識，并逆向推導得出對應解壓算法。
北亞數據恢復工程師基于該算法定制開發專用數據解壓程序，在解壓過程中持續優化邏輯、修正異常適配問題，逐步完善解壓規則，最終形成穩定可用的解壓工具。經驗證，解壓后的虛擬機VMDK文件可正常掛載、解析與導出。北亞數據恢復工程師提取部分文件樣本交付客戶核驗，確認數據完整可用。
隨后北亞數據恢復工程師對數據提取程序進行優化升級，新增目錄塊解析模塊與批量解壓模塊，實現對存儲卷內全部文件的自動化批量恢復。
5、數據驗證與恢復完成。
全部數據恢復提取完畢后，北亞數據恢復工程師將恢復出來的數據回傳至客戶存儲環境進行整體驗證。經全面檢測，虛擬機可正常啟動，業務文件完整可訪問，數據一致性與可用性均滿足業務要求，本次NetApp存儲卷丟失故障數據恢復工作圓滿完成。
