引言

光伏逆變器作為光伏系統的核心，其性能直接影響發電效率。電流檢測是實現高效MPPT、安全保護的關鍵。傳統分流器方案存在隔離不足、溫漂大等缺陷，霍爾電流傳感器憑借非接觸測量、高絕緣等優勢成為主流選擇。芯森電子AN1V系列基于ASIC技術的霍爾開環電流傳感器，在精度、帶寬、絕緣等關鍵指標上全面滿足光伏應用需求。本文將從技術特性、特殊要求、設計挑戰、實測對比和選型指南五個維度進行深度解析，為工程師提供可落地的技術方案。

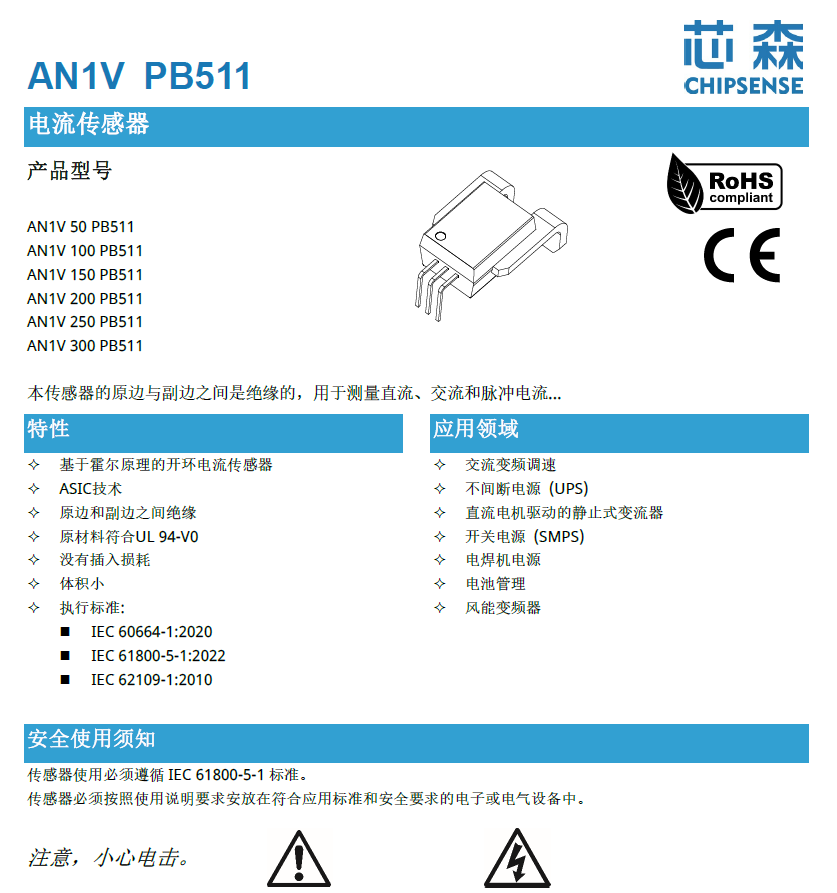

一、AN1V系列技術特性及其在光伏場景中的實際意義

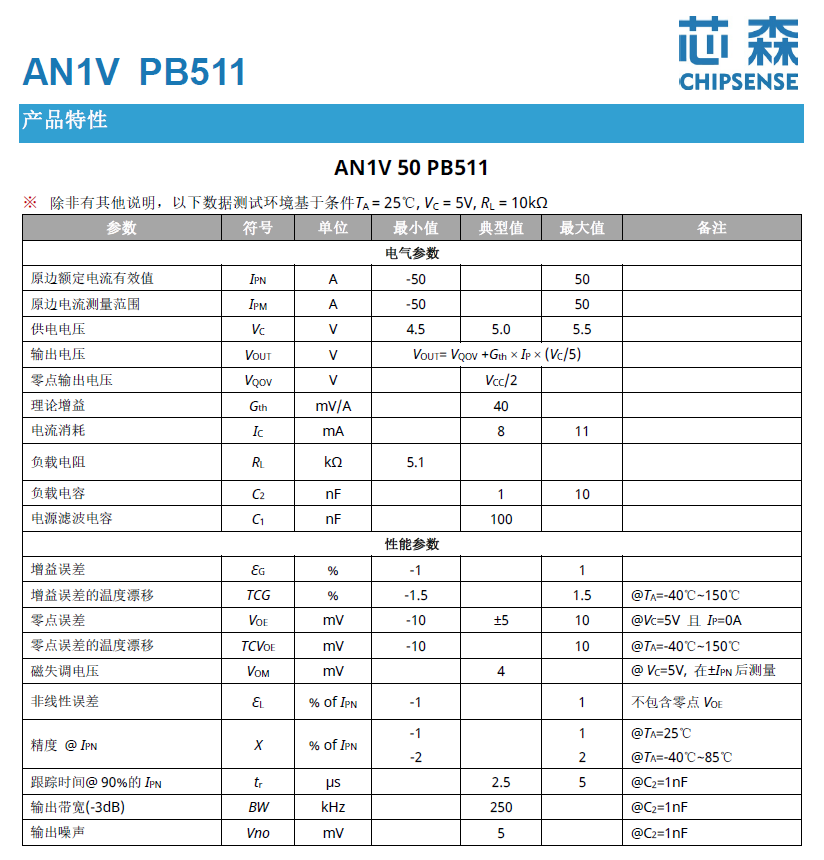

AN1V系列采用ASIC集成技術，實現高精度、高絕緣與小體積的平衡。核心參數及光伏意義如下：

技術亮點：

• ASIC集成：?jiǎn)涡酒苫魻栐?a target="_blank">信號調理、溫度補償，外圍電路簡潔。
• 開環優勢：無補償線圈，體積小、成本低、功耗僅5mA。
• 全溫精度：?40℃?~?150℃范圍內精度漂移控制在±2%以內。

二、光伏逆變器對電流傳感器的特殊要求

光伏逆變器工況嚴苛，對電流傳感器提出六項核心要求：

1. 高精度：±0.5%?~?±1%，確保MPPT效率與功率計量合規。
2. 寬溫范圍：?40℃?~?85℃，適應戶外四季溫差。
3. 強抗干擾：高CMRR（＞80dB）與CMTI（＞100V/ns），抵御開關噪聲。
4. 長期可靠：MTBF?≥?100萬小時，匹配25年電站壽命。
5. 快速響應：帶寬≥100kHz，響應時間≤3μs，支持過流保護。
6. 安全絕緣：交流耐壓≥3kV，滿足1500V系統加強絕緣標準。

AN1V系列通過規格參數全面對標上述要求，為光伏逆變器提供可靠測量保障。

三、光伏逆變器設計挑戰與工程解決方案

挑戰1：直流側高電壓絕緣

• 問題：1500V系統直流母線對地電壓高達±750V，存在雷擊浪涌（8kV）風險。
• AN1V方案：4.8kV交流耐壓，8kV瞬態耐壓，爬電距離≥25.5mm，符合IEC 60664?1加強絕緣。
• 工程建議：安裝遠離母排尖角，加絕緣墊片，定期絕緣測試。

挑戰2：高頻開關噪聲

• 問題：SiC/GaN開關頻率達MHz級，諧波引起測量失真。
• AN1V方案：250kHz帶寬，低噪聲（1.4?5mV），內置EMI濾波器。
• 工程建議：輸出端并聯1nF電容，信號走線短且屏蔽，ADC前端加RC濾波。

挑戰3：戶外環境穩定性

• 問題：高溫、高濕、紫外線、鹽霧導致材料老化與性能漂移。
• AN1V方案：工作溫度?40℃?~?85℃（可擴展150℃），UL94?V0阻燃外殼，全溫精度保持。
• 工程建議：表面涂三防漆，避免陽光直射，每3?5年現場校準。

挑戰4：多功率等級量程匹配

• 問題：電流范圍從10A（微逆）至500A（集中式），需靈活選型。
• AN1V方案：提供50A、100A、150A、200A、250A、300A多型號，統一3.3V供電與標準化封裝。
• 工程建議：按最大持續電流1.2?1.3倍選型，注意散熱與電磁屏蔽。

四、實測性能對比

測試條件說明：

• 環境溫度：25℃±2℃
• 供電電壓：3.3V±1%
• 負載電阻：5.1kΩ
• 負載電容：1nF
• 測試信號：正弦波掃頻（10Hz?1MHz）
• 數據采集：16位ADC，采樣率5MSPS
• 溫度循環：?40℃?~?85℃，500次循環

上述測試條件模擬了光伏逆變器典型工作環境，確保數據具有工程參考價值。

結論：AN1V系列在精度、動態響應、絕緣安全、可靠性與成本五個維度取得最佳平衡，特別適合光伏逆變器應用。

五、AN1V系列在光伏電站中的典型應用案例

案例1：1500V組串式逆變器直流側電流監測

• 應用場景：某光伏電站采用1500V組串式逆變器，每路直流輸入最大電流125A。
• 傳感器配置：選用AN1V150PB322（額定150A），安裝于直流匯流箱輸出母排。
• 技術優勢：
  • 4.8kV絕緣耐壓滿足直流側對地±750V的安全要求。
  • ±1%精度確保MPPT算法在全溫度范圍（?40℃?~?85℃）內跟蹤誤差＜2%。
  • 250kHz帶寬準確捕捉IGBT開關頻率（20kHz）引起的電流紋波。
• 實測效果：投運一年后統計，該電站MPPT效率達99.2%，相比原分流器方案提升1.8%，年發電量增加約15萬度。

案例2：光儲一體機電池充放電電流檢測

• 應用場景：工商業光儲一體機，儲能電池額定電壓800V，充放電電流雙向，范圍?200A?~?+200A。
• 傳感器配置：選用AN1V200PB511（額定200A），開口式設計直接卡接在電池母排。
• 技術優勢：
  • 零點電壓0.33V支持正負電流輸出，與MCU的ADC參考電壓（3.3V）完美匹配。
  • 快速響應（2.5μs）實現過充/過放保護的毫秒級觸發。
  • 低功耗（5mA）減少儲能系統待機損耗。
• 實測效果：SOC估算誤差從±3%降低至±1.5%，電池循環壽命提升約10%。

案例3：微型逆變器交流輸出電流監測

• 應用場景：戶用屋頂光伏系統，微型逆變器單機功率≤2kW，輸出電流≤10A。
• 傳感器配置：選用AN1V50PB301（額定50A），PCB貼片安裝于逆變器控制板。
• 技術優勢：
  • 小體積（約15mm×10mm）適應微逆緊湊型布局。
  • 全溫度范圍精度保持，確保戶用環境（?25℃?~?60℃）下計量準確。
  • 低噪聲（1.4mV）支持高分辨率ADC采樣，實現精細功率控制。
• 實測效果：?jiǎn)螜C(jī)日均發電量提升約2%，并網電流THD＜3%，滿足電網高質量并網要求。

六、選型指南

通用原則：

1. 量程：額定電流 = 最大持續電流 × 1.2?1.3
2. 精度：MPPT需±1%以內，計量需±0.5%以內
3. 絕緣：直流側加強絕緣（4.8kV），交流側基本絕緣（2.5kV）
4. 溫度：戶外至少?40℃?~?85℃，高溫環境選擴展型號
5. 安裝：PCB貼片適合量產，開口式便于維護

工程計算示例：

場景：設計一臺50kW組串式逆變器，直流側最大持續電流125A，交流側輸出電流72A（三相），系統電壓1500V。

直流側傳感器選型計算：

• 最大持續電流：125A
• 額定電流 = 125A × 1.25 = 156.25A
• 就近選擇標準型號：AN1V150PB322（額定150A）
• 驗證過載能力：150A型號瞬時過流可達300A（2倍額定值），滿足直流側短路保護要求。

交流側傳感器選型計算：

• 最大持續電流：72A
• 額定電流 = 72A × 1.3 = 93.6A
• 就近選擇標準型號：AN1V100PB322（額定100A）
• 雙向測量驗證：零點電壓0.33V，ADC參考電壓3.3V，正負電流輸出范圍±100A，滿足并網功率計量需求。

絕緣耐壓校核：

• 直流側對地電壓：±750V
• AN1V PB322交流耐壓4.8kV，瞬態耐壓8kV，滿足IEC 60664?1加強絕緣要求。

軟件校準：

• 上電零點校準
• 定期增益校準
• 實時溫度補償

七、結論

AN1V系列基于ASIC技術的霍爾開環電流傳感器，在精度、帶寬、絕緣、可靠性及成本方面全面適配光伏逆變器需求。其開環結構帶來的體積與成本優勢，為逆變器小型化與高效化設計提供有力支持。隨著光伏技術向更高開關頻率、智能化集成方向發展，AN1V系列將持續演進，為清潔能源系統提供更優測量解決方案。
