一、應用場景與產品定位

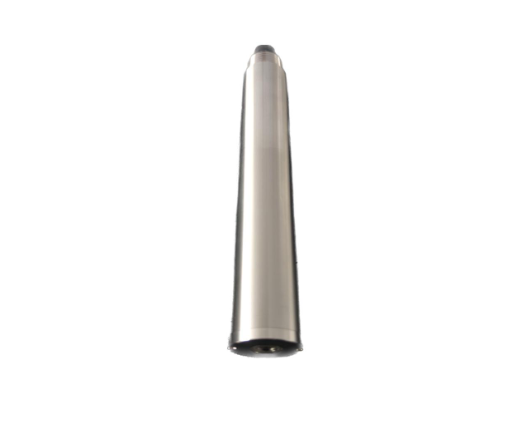

懸浮物是水環境監測與水處理管控的關鍵指標，廣泛應用于地表水、飲用水源地、市政管網及污水處理等場景。研發人員針對長期在線、無人值守的監測需求，推出散射光法在線懸浮物傳感器，設備以高穩定、強抗干擾、易部署的特性，適配各類水體連續監測工作。

二、測量原理與設計優勢

傳感器采用后向散射光測量原理，光束入射水樣后由懸浮物質產生散射，散射光強度與懸浮物濃度形成對應關系因而數值經線性化處理后精準輸出。設備采用純石英光路搭配紅外 LED 光源，外界環境光干擾被有效抑制，長期運行穩定性顯著提升。內部集成 Pt1000 溫度傳感器，溫度波動帶來的測量偏差被自動補償，寬溫工況下數據準確性得到可靠保障。

三、核心技術參數

• 測量原理：散射光法
• 量程范圍：0~200.0mg/L、0~2000.0mg/L
• 分辨率：0.1mg/L
• 測量精度：±5%、±0.3℃
• 響應時間（T90）：＜30s
• 最低檢出限：1mg/L
• 溫度補償：自動溫度補償（Pt1000）
• 校準方式：兩點校準
• 輸出方式：RS485（Modbus/RTU）、4-20mA（可選配）
• 供電電壓：12~24VDC
• 整機功耗：0.2W@12V
• 工作條件：0~60℃、≤0.2MPa
• 安裝方式：沉入式安裝，3/4NPT 管螺紋
• 外殼材質：316L 不銹鋼
• 防護等級：IP68
• 線纜長度：標配 5 米，支持定制

四、安裝規范與通信適配

傳感器采用沉入式安裝，與池壁保持 5cm 以上、與底部保持 10cm 以上距離，避免光線反射造成測量誤差。接線采用 5 芯屏蔽線，所有接線處做密封防水處理，線纜具備防腐蝕能力，保障水下長期穩定運行。設備支持標準數字與模擬信號輸出，可直接接入 PLC、DCS 及各類水質監控平臺，現場組網與調試效率大幅提升。

五、維護要點與實際項目應用

傳感器日常僅需定期用清水或軟布清潔測量窗口，頑固污垢可配合家用洗滌液輕柔清理，同時保持線纜松弛避免斷裂。校準采用零點與斜率兩點法，在標準溶液中待數值穩定后完成操作。該傳感器已在多地河道水質自動監測站、市政污水處理廠及工業園區排口項目中批量應用，實時穩定的數據為水質預警、排放管控與治理效果評估提供可靠支撐，成為水環境懸浮物在線監測的優選設備。
