在測試測量、工廠自動化等工業應用中，電源設計往往需要在效率、尺寸、散熱和電磁兼容（EMC）之間做出艱難權衡。為了在有限的空間內實現大電流輸出并滿足嚴苛的EMI標準，工程師們常常在復雜的濾波器設計和繁瑣的布局布線中耗費大量精力。

共模半導體基于其在高集成度電源模塊領域的技術積累，全新推出GM6406 36V/6A 高效降壓電源模塊。該產品采用5.5mm × 5.0mm × 4mm LGA封裝，將功率電感、開關管以及關鍵無源器件集成于一體，以極簡的外部電路和優異的超低EMI性能，為6A級中功率應用提供了一站式的高效電源解決方案。

一、核心優勢：小身材里的大智慧

（1）極致集成，化繁為簡

GM6406內部集成了開關管、電感以及關鍵的電容等無源器件。對工程師而言，這意味著徹底告別了復雜的電感選型、環路補償計算和磁性元件布局困擾。整個解決方案最少僅需四個外部元器件，極大降低了設計和制造風險。

（2）寬壓寬流，動力澎湃

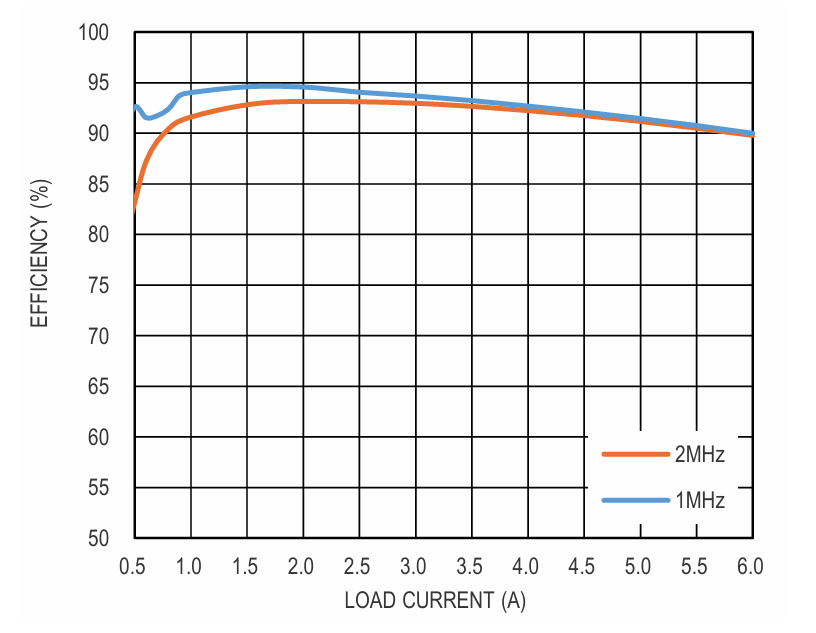

器件支持3.4V至36V的寬輸入電壓范圍和1V至16V的可調輸出電壓，單一芯片即可覆蓋從工業總線到板級供電的多種電壓需求。其連續輸出電流高達6A，且在1MHz工作頻率下，12V轉5V的效率可達95%，2MHz下仍可達到93%，實現了高效率與高功率密度的兼顧。

（3）靈活頻率，兼顧效率與尺寸
通過一枚外部電阻，即可在200kHz至3MHz范圍內靈活設定開關頻率。高頻設定有助于縮減外圍濾波器尺寸，實現更緊湊的系統布局；低頻設定則可有效提升轉換效率，為工程師提供了極大的設計自由度。

（4）EMI增強，從容應對嚴苛環境
GM6406內置了多項專為改善電磁兼容性而設計的功能：

• 擴頻調頻（SSFM）：通過±20%的三角調頻，將開關能量分散在更寬的頻帶上，顯著降低峰值EMI輻射。
• 可調開關節點壓擺率：通過在RBOOT和CBOOT引腳之間外接電阻，可以靈活調整開關節點的電壓上升時間，幫助工程師在EMI性能與效率之間取得最佳平衡。
• 外部時鐘同步：支持與外部時鐘同步，可精準控制系統開關頻率，使其遠離敏感頻段。

（5）完備保護，護航系統穩健
器件集成了過壓、過流、過溫、短路等全鏈路保護功能，并配有電源良好（PG）指示和輸出軟啟動。軟啟動功能可有效抑制開機時的浪涌電流，電壓跟蹤功能則為多電源系統的復雜上電時序控制提供了可靠保障。

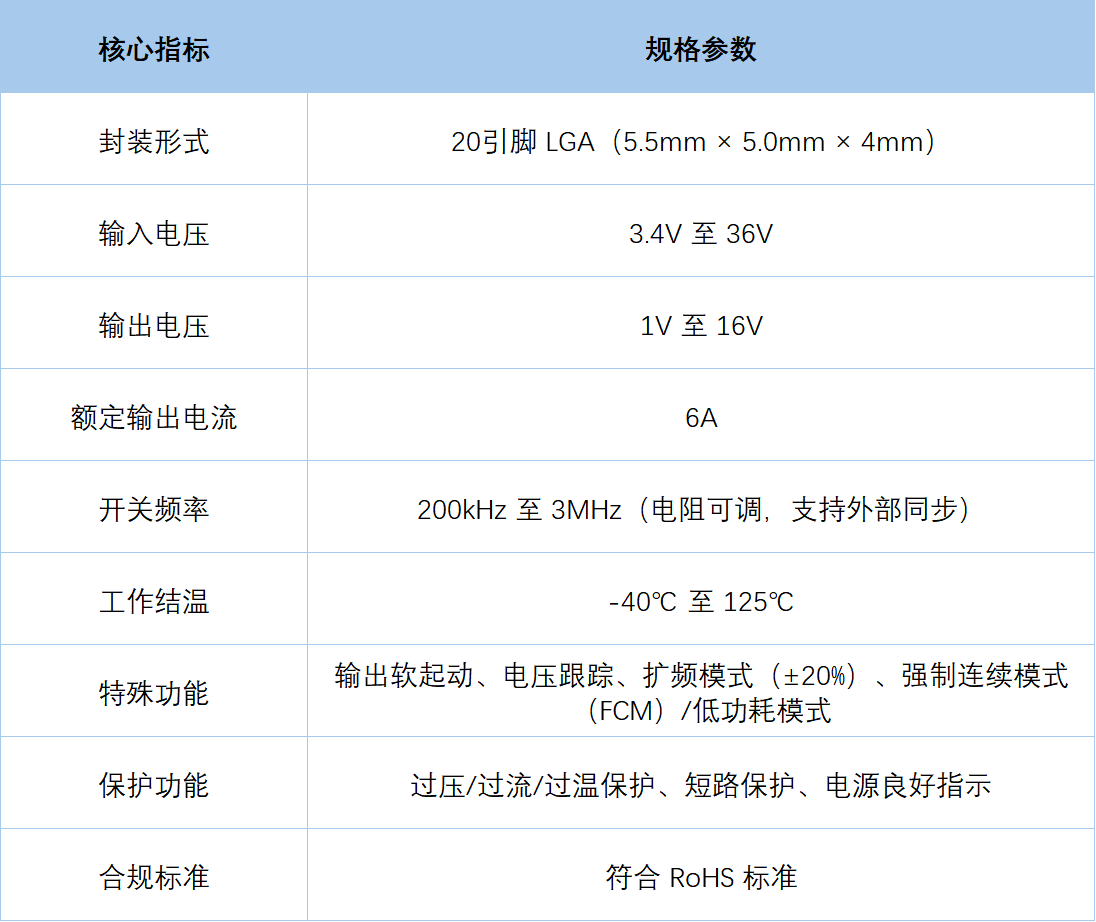

二、技術規格速覽

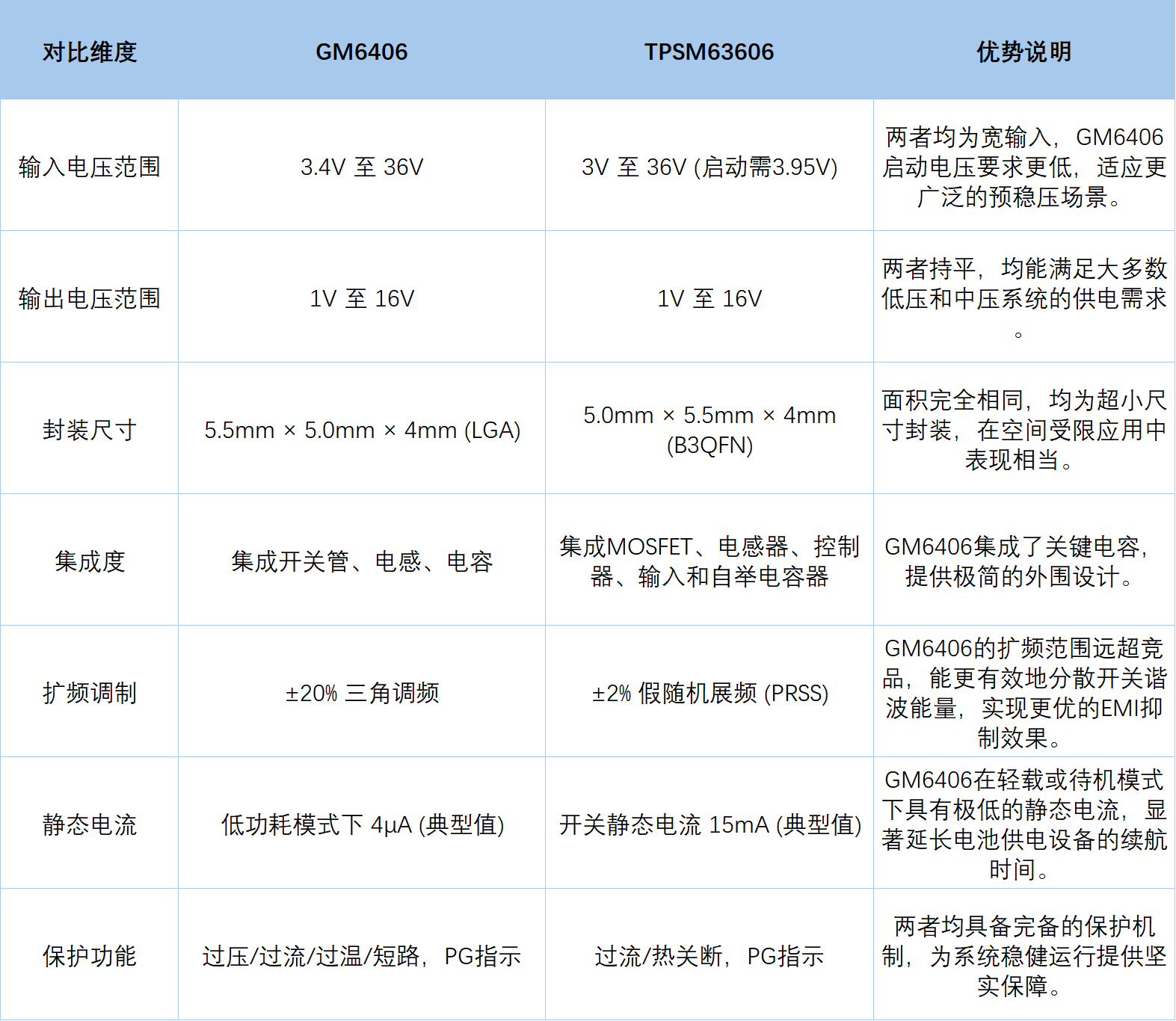

三、競品分析：GM6406 vs TPSM63606

為了更直觀地展現GM6406的差異化優勢，我們將其與國際主流競品TPSM63606進行對比。GM6406在輸入電壓范圍、集成度、EMI抑制能力和效率方面展現出強大的綜合競爭力。

GM6406的核心優勢在于其超寬的擴頻范圍帶來的卓越EMI性能，以及極低的靜態電流賦予的輕載效率優勢。在與TPSM63606的對比中，它以同樣緊湊的尺寸，為對EMI和功耗有極致要求的工業及便攜應用提供了更具吸引力的選擇。

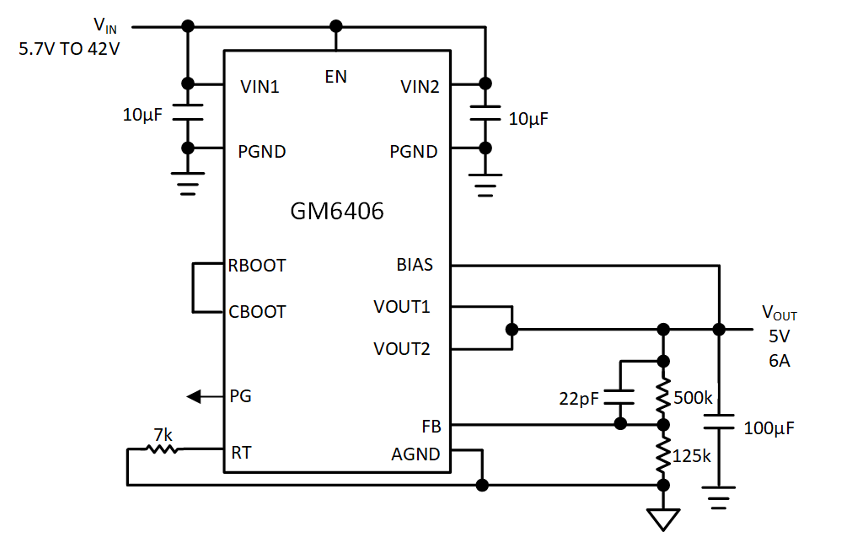

四、應用電路

五、典型應用場景

憑借小尺寸+高效率+低EMI+低功耗的綜合特性，GM6406可廣泛適用于各類降壓電源應用場景：

1. 測試與測量/工廠自動化
為精密儀器、工業控制模塊和傳感器系統提供清潔、穩定的動力。寬輸入電壓范圍和卓越的EMI抑制能力，使其能從容應對工業現場復雜的電磁環境和電壓波動。

2. 航天與國防
高可靠性和集成度使其適用于對體積和性能有嚴苛要求的任務關鍵型系統。

3. 通用電子系統
作為嵌入式系統、單板機的核心電源。極簡的外圍電路設計，可幫助研發團隊大幅縮短產品研發周期，將精力集中于系統核心功能開發。

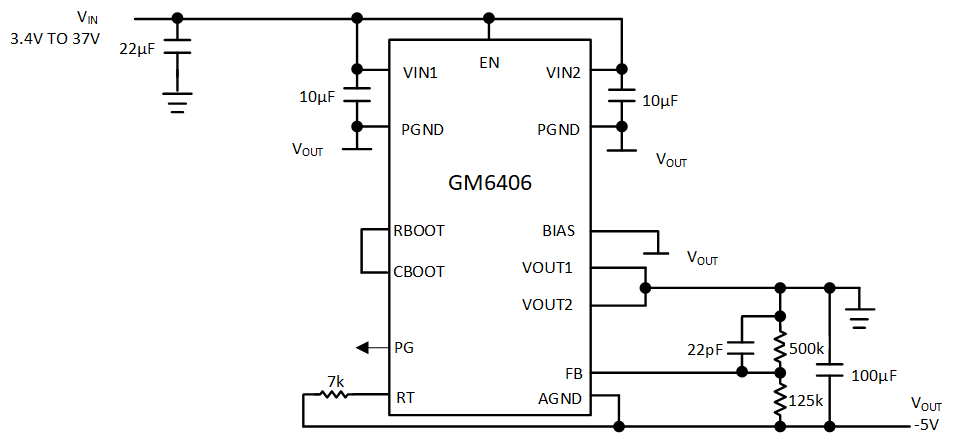

4. 反相降壓/升壓電源
GM6406的架構支持負壓輸出應用，通過簡單的電路改動，即可構建反相降壓-升壓（Inverting Buck-Boost）拓?fù)?，為系統中需要負壓的模擬電路（如運放、傳感器）供電。

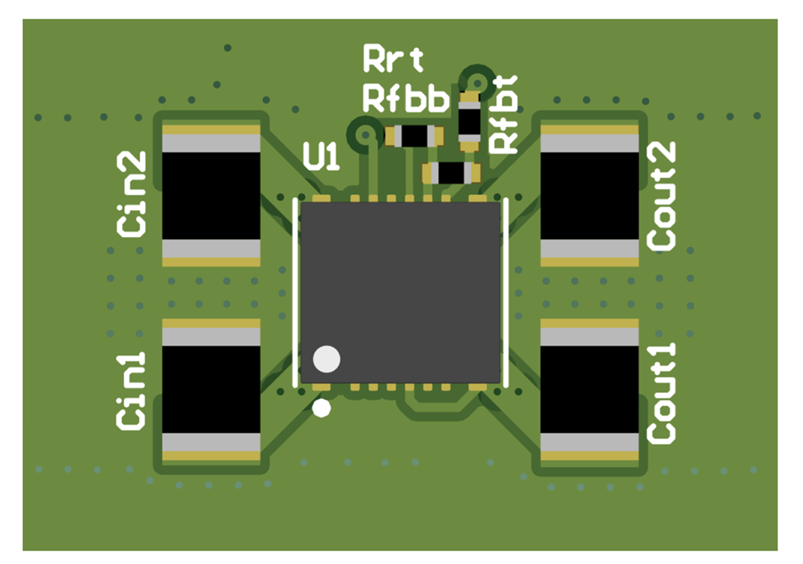

六、PCB布局建議

盡管GM6406高度集成，但為實現最佳性能和散熱，仍需遵循以下關鍵準則：

• 輸入與輸出電容的放置：輸入電容CIN必須盡可能靠近VIN1、VIN2和PGND引腳，輸出電容COUT 需緊靠VOUT1、VOUT2和PGND引腳。GM6406獨特的雙排引腳設計，允許輸入和輸出電容器對稱布局，以最小化寄生電感和開關回路面積，從而顯著降低EMI。
• 接地設計：將所有GND引腳通過盡可能大面積的鋪銅連接到內部地層。在模塊下方使用大量均勻分布的過孔連接頂層接地與內層地，這既是低阻抗的接地回路，也是高效的散熱通道。
• 敏感引腳布線：與FB相連的反饋電阻和與RT相連的頻率設定電阻應盡可能靠近各自引腳放置。反饋走線應短而直，并遠離SW等開關節點，以減少噪聲耦合。
• 散熱過孔：在芯片下方及周圍的接地焊盤上合理布置過孔，是提升散熱性能的關鍵。良好的熱設計能確保GM6406在高負載、高溫環境下穩定輸出6A額定電流。

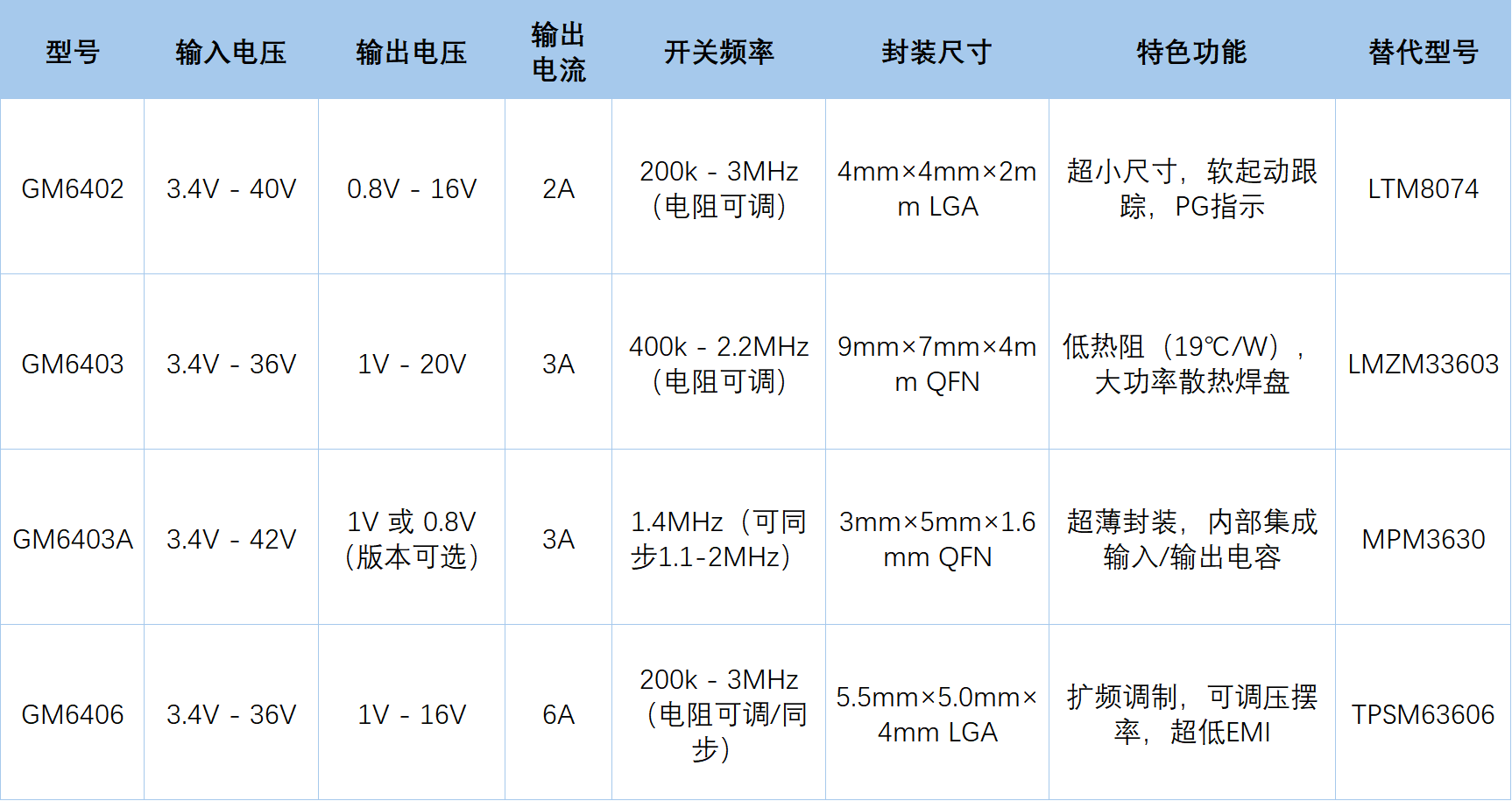

七、40V電源模組產品系列概覽

共模半導體已構建了完整的40V（含42V）輸入電壓等級的降壓電源模塊產品家族，覆蓋2A至6A輸出電流范圍，以高集成度、靈活的工作模式和緊湊的封裝，滿足從便攜設備到工業控制等多種應用場景。以下為產品信息：

• GM6402：適用于空間極度受限、需要2A以下輸出且要求多工作模式（如擴頻降EMI）的便攜或分布式電源系統。
• GM6403：提供3A輸出能力，大尺寸QFN封裝配合極低熱阻（19℃/W），適合在高溫環境或需自然散熱的工業設備中長時間運行。
• GM6403A：超薄1.6mm高度，內部額外集成了輸入/輸出電容，外圍僅需極少元件；1.4MHz固定頻率兼顧效率與尺寸，是板高受限應用的理想選擇。
• GM6406：6A大電流旗艦產品，集成度最高，具備增強型EMI抑制功能，專為測試測量、工廠自動化等對電磁兼容和功率密度有嚴苛要求的場景設計。

該系列所有產品均內部集成功率電感、開關管及關鍵無源器件，只需少量外部電容即可構建完整降壓電源，極大縮短開發周期并降低制造風險。

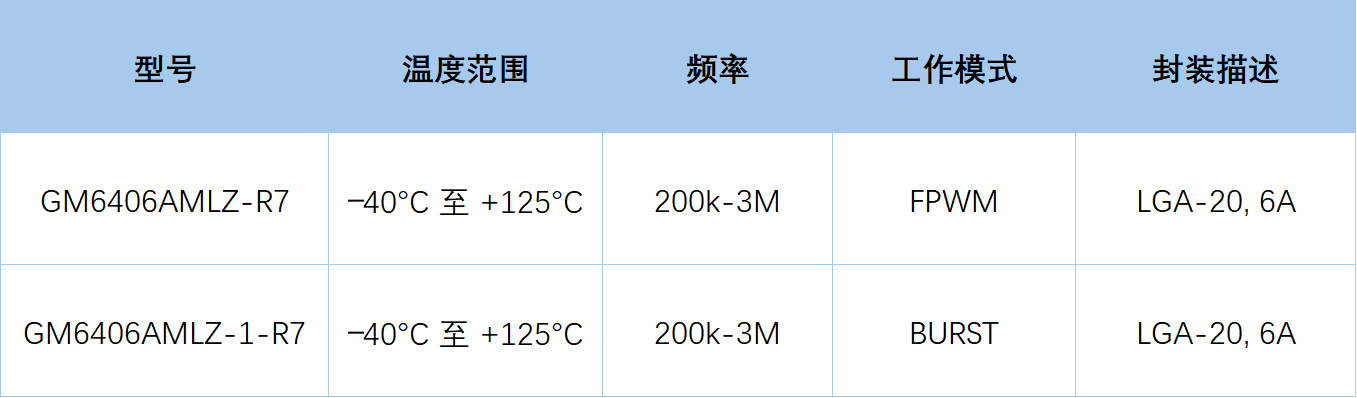

八、訂購指南

九、結語

GM6406的推出，標志著共模半導體在高集成度電源模塊領域邁出了堅實的一步。它不僅為中大功率的寬輸入電壓應用提供了兼具小尺寸、高效率、低EMI的理想電源方案，更通過極簡的設計將工程師從繁瑣的電源開發中解放出來。無論是面對工業現場的復雜電磁環境，還是便攜設備的功耗與空間挑戰，GM6406都能游刃有余，成為您下一代設計的理想動力核心。

共模半導體專注于高性能模擬芯片與電源解決方案的研發，致力于通過創新的產品設計與可靠的質量管控，為工業、通信及消費電子領域提供易用、高效、穩定的電源產品。GM6406的推出，進一步完善了公司在中高功率電源模塊領域的產品布局，未來將持續提供更具競爭力的全場景電源解決方案。
