寬譜可調諧光源技術全景：原理、選型與前沿應用指南

1. 波長可調諧光源：驅動前沿科學與工業創新的核心引擎

在光譜學、生物成像、半導體檢測、量子技術等諸多前沿領域中，獲取特定波長的激發光或探測光是實驗成功的關鍵。傳統的固定波長光源（如單一激光器或LED）往往難以滿足多參數、多通道、高靈活性的測量需求。可調諧光源的出現，恰好解決了這一核心難題——它賦予研究人員前所未有的自由度，能夠根據實際需要，連續或離散地選擇輸出波長，從而實現更靈活、更精確、更高效率的光學調控。

根據波長調諧的實現方式，當前的可調諧光源主要分為三大技術路線：組合式（寬譜光源與濾波器件結合）、自調諧（光源本身具備波長調諧能力）以及波長切換式（多個固定波長光源的快速切換）。這三類方案各有側重，分別適用于不同的性能指標和應用場景。

2. 組合式波長可調諧光源：模塊化設計的靈活性

組合式方案的核心思想是將寬譜光源與高性能波長選擇器件相結合，通過“源頭寬譜 + 精準濾波”的方式，從連續光譜中提取所需波長的單色光。這種模塊化設計具備極大的靈活性，用戶可根據需求自由搭配光源與濾波器，實現從紫外到紅外乃至中紅外的寬范圍調諧，并能針對分辨率、功率、速度等關鍵指標進行優化。

2.1 寬譜光源：照亮全光譜的“太陽”

寬譜光源作為組合式系統的“原料提供者”，其光譜覆蓋范圍、亮度、穩定性及空間相干性直接決定了zui終輸出光的性能上限。

傳統寬譜光源如氙燈、鹵素?zé)艉蛯捵VLED，雖然成本相對較低且技術成熟，但在亮度、壽命或光譜覆蓋范圍上存在一定局限。氙燈在紫外波段有較強輻射，但發熱量大且壽命通常在1000小時左右；鹵素?zé)艄庾V連續平滑，但整體亮度偏低；LED雖壽命長、響應快，但單顆芯片光譜較窄，需多顆組合才能覆蓋寬波段。

激光驅動等離子體光源是近年來發展起來的高端寬譜技術。其基本原理是利用高功率連續激光激發高溫等離子體，從而輻射出從深紫外（190 nm）到近紅外（2500 nm）的連續光譜。由于使用激光作為激發源，而不只是依靠高電壓產生的等離子體本身發光，激光驅動等離子體光源不僅具有遠超傳統光源的亮度，壽命也大幅延長至上萬小時。以俄羅斯TRDC公司的XWS系列為例，該類型光源發光點尺寸ji?。ò傥⒚准墸?，光功率高、亮度高，空間相干性好，耦合效率優異，特別適合作為單色儀或高精度光學系統的光源，在半導體缺陷檢測、薄膜厚度與成分分析等領域具有顯著優勢。

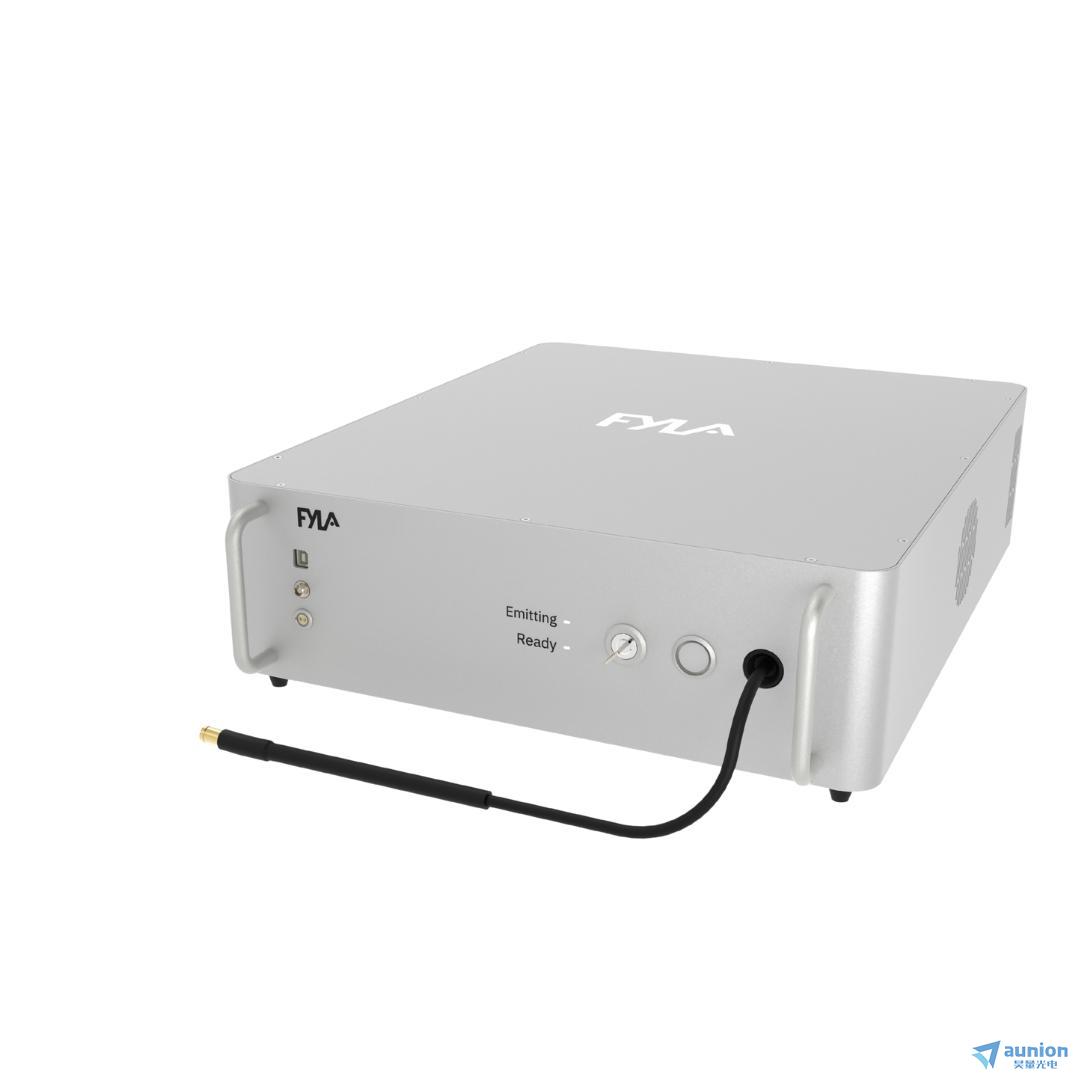

超連續譜激光器（Supercontinuum Laser）則代表了另一種革命性的技術路徑。它通過將高功率超快激光脈沖耦合進光子晶體光纖，利用自相位調制、孤子效應等非線性光學效應，將窄帶激光展寬為超寬連續光譜。與激光驅動等離子體光源的“熱輻射”不同，超連續譜激光器本質上是激光，因此兼具高亮度、高空間相干性和優異的光束質量。西班牙FYLA公司的Horizon系列超連續譜激光器，光譜覆蓋410–2300 nm，總平均功率超過3 W（其中可見光部分輸出>250 mW），且功率穩定性優于0.5%。憑借這些優勢，它已成為替代傳統汞燈、氙燈及ASE光源的理想選擇，廣泛應用于共聚焦/STED顯微、流式細胞術、高光譜成像和光學相干斷層掃描（OCT）等前沿領域。需要注意的是，超連續譜激光器為脈沖激光器，具有皮秒量級的脈沖寬度，這為熒光壽命成像等應用提供了天然升級方案。

2.2 波長選擇器件：精準的“光之篩”

有了優質的寬譜光源，還需要高精度的濾波器來“挑選”波長。不同原理的濾波器在分辨率、調諧速度、通帶特性、損傷閾值等方面各具特色。

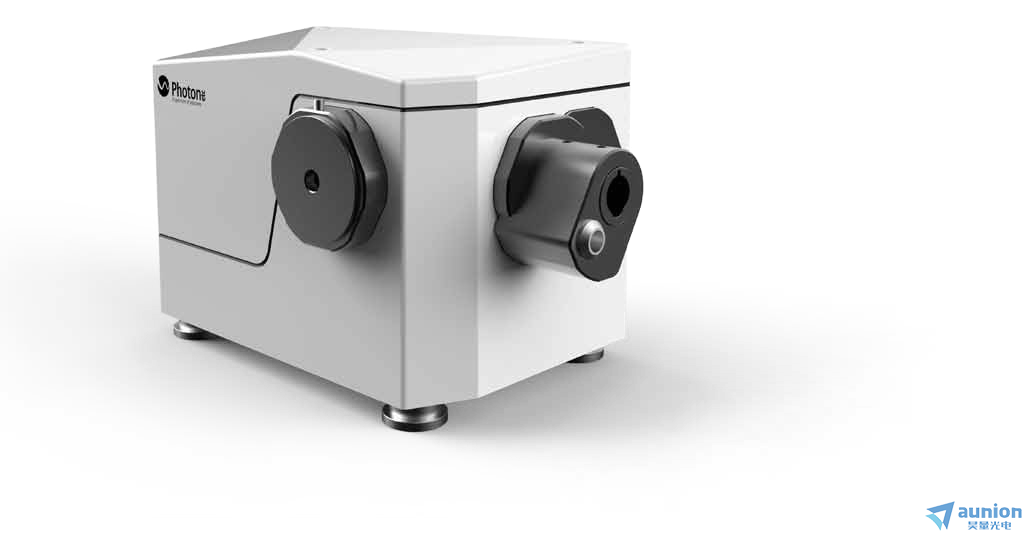

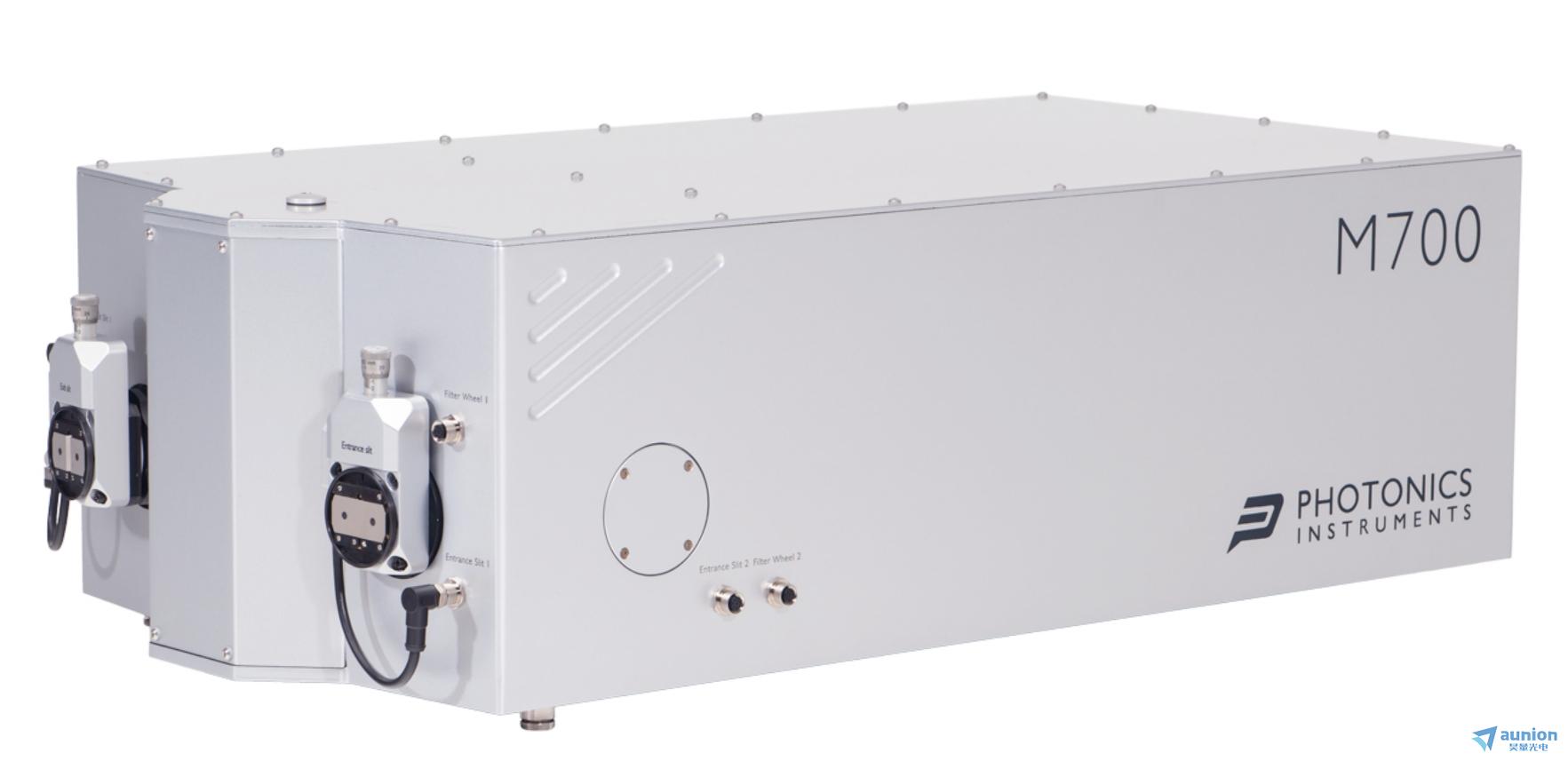

光柵單色儀是經典的波長選擇工具，基于光柵色散原理，通過旋轉光柵將不同波長的光依次從出射狹縫導出。其優勢在于分辨率高、調諧范圍廣。白俄羅斯Photonics Instruments品牌的M700/M300/M140系列單色儀，采用優化的Czerny-Turner光路，焦距從145 mm到750 mm不等，可覆蓋190–20000 nm的寬光譜范圍。例如，M700配備2400 l/mm光柵時，分辨率可達0.016 nm，波長精度±0.008 nm，是科研實驗室進行高分辨率光譜分析的黃金標準。然而，其機械掃描方式限制了調諧速度。

聲光可調濾波器（AOTF）利用聲波在晶體（如二氧化碲）中產生的布拉格衍射來實現波長選擇。通過改變施加在晶體上的射頻信號頻率，可以在微秒級（μs）時間內快速、隨機地訪問任意波長，且無任何移動部件，可靠性極高。英國G&H公司的AOTF產品以其大通光孔徑（zui高達25 mm）、高光學質量和豐富的型號選擇著稱。例如，AOTF 2837-31型號在351–430 nm范圍內可實現1 nm的超高分辨率；而AOTF 3151-01則能在400–650 nm的可見光波段提供2.5 nm分辨率。AOTF特別適合需要視頻速率高光譜成像、激光波長快速調諧和在線過程控制的應用。

液晶可調濾波器（LCTF）基于液晶的電控雙折射效應和偏振干涉原理，通過電壓調節液晶分子的取向，實現對特定波長的選通。LCTF同樣具備無移動部件、調諧方便的特點，且通光孔徑較大，易于集成到成像光路中。昊量光電提供的LCTF產品（如LCTF-V10/N10/S10系列）覆蓋可見光（420–750 nm）和近紅外（920–1700 nm）波段，半高寬（FWHM）約為15 nm，透過率≥32%，并具備自適應溫度補償和視場角校正功能，可在毫秒級（10–200 ms）內完成波長切換，是構建緊湊型高光譜成像系統的理想組件。

可調諧線波濾波器（LLTF, Laser Line Tunable filter）是專為高功率寬譜激光器（如超連續譜激光器）設計的特殊濾波器，基于體布拉格光柵（VBG）技術。加拿大Photon etc公司的LLTF CONTRAST?系列產品設計，具備極高的激光損傷閾值（>5 GW/cm2）和優異的帶外抑制能力（典型值 < -60 dB @ ±40 nm）。其光譜分辨率可精細定制，例如CONTRAST X型號可實現0.15–0.9 nm的超高分辨率，同時保持高達65%的峰值效率。LLTF能夠從超連續譜激光等寬譜光源中提取出純凈度極高的單色光，輸出近乎一臺波長連續可調的“虛擬激光器”，是光致發光光譜研究、拉曼光譜和高光譜成像的理想選擇。

濾波片式濾波器通過精密機械運動實現波長選擇。除傳統的電機驅動濾光片輪外，還包括更先jin的連續調諧方案：例如，美國Spectrolight公司的FWS系統采用同步旋轉一對特殊濾光片的技術，可連續調節中心波長和帶寬；而西班牙FYLA的Boreal系統則通過線性移動低通濾光片，實現450–750 nm范圍內的連續波長輸出。這類方案結構穩健、透過率高，是兼顧性能與成本的實用選擇。

2.3 經典搭配與典型應用

基于前述光源與濾波器的特性，實際系統常通過針對性組合實現性能與成本優的平衡。典型搭配及其應用場景如下：

·激光驅動等離子體光源+ 單色儀：充分發揮激光驅動等離子體光源的高亮度和單色儀的高分辨率優勢，適合材料科學中的光致發光激發譜（PLE）測量、半導體器件表征等需要連續調諧且對光譜純度要求較高的場景。

·超連續譜激光器 + LLTF：頂尖配置，兼具超連續譜的高亮度、高空間相干性和LLTF的高速、高純度濾波能力，具有好的光束質量，適用于單分子光譜、拉曼增強等研究。

·超連續譜激光器 + AOTF：此組合犧牲了一定的光譜分辨率（通常為1–5 nm），但獲得了無與倫比的調諧速度（微秒級）和隨機訪問能力，是活體細胞動態過程觀測、在線工業分揀等高速應用的第1選擇。

·超連續譜激光器 + 濾波片式濾波器：提供高功率、高穩定性的連續可調單色光，操作簡便，自動化程度高，是共聚焦、寬場熒光顯微等常規生物成像實驗室的理想升級方案。

·LED/氙燈/鹵素?zé)?+ 濾波片式濾波器：基礎且經濟的配置，成本可控，適用于教學實驗和常規多色熒光激發。

·LED/氙燈/鹵素?zé)?+ 單色儀：能夠提供連續可調的單色光，但受限于光源本身的亮度和穩定性，通常用于對光強要求不高的吸收光譜、顏色測量等應用。

3. 自調諧光源：內在的波長靈動性

自調諧光源不依賴外部濾波器，而是通過改變激光器自身的諧振腔參數或增益介質特性來實現波長調諧。這類光源通常具有極高的亮度、光譜純度和相干性，是高端科研的主力工具。

鈦藍寶石激光器（Ti:Sapphire）以摻鈦藍寶石晶體為增益介質，是目前調諧范圍寬的固體激光器之一，典型調諧范圍覆蓋650–1100 nm。通過調節諧振腔內的雙折射濾光片或標準具，可以實現連續波長調諧，配合鎖模技術還能產生飛秒脈沖，是超快光學、多光子顯微成像領域的核心工具。

光參量振蕩器（OPO）利用非線性晶體的二階非線性效應，將一束固定波長的泵浦光轉換為信號光和閑頻光，兩者波長均可調諧。通過改變晶體的溫度、角度或周期極化周期，OPO可以實現從可見光到中紅外的寬范圍調諧。西班牙Radiantis公司的Titan系列CW OPO是商業化中紅外連續波OPO的先驅，僅用一套光學元件即可實現1435–4138 nm（信號光1435–2000 nm，閑頻光2270–4138 nm）的連續調諧，輸出功率zui高>4 W，為中紅外光譜學、氣體傳感和量子技術研究提供了強大的光源。

外腔半導體激光器（ECDL）通過將半導體激光管的出射光經外部光柵反饋，利用光柵的角度選擇實現波長調諧。ECDL具備極窄的線寬（kHz量級）和高精度的調諧能力，常用于原子物理（如激光冷卻與俘獲）、高分辨率吸收光譜等對頻率穩定性要求極高的領域。

4. 波長切換式可調諧光源：速度與效率的完美平衡

對于許多應用場景而言，并不需要連續調諧，只需在幾個特定波長之間快速切換即可。波長切換式光源正是為此類需求而設計，它在成本、復雜度和速度之間取得了佳的平衡。

合束激光器（Laser Combiner）將多個不同波長的獨立激光器通過二向色鏡、光纖耦合器等光學元件合為一束共線輸出，通過快速控制各激光器的開關實現波長切換。法國Oxxius公司是此領域的專家，其L4Cc/L6Cc系列波長合束器可以將多達6種不同波長的激光（如405 nm、488 nm、561 nm、640 nm等）集成在一個緊湊的平臺上。切換速度可達毫秒級甚至微秒級（受限于激光器本身的開啟/關閉時間），且各波長光束經過精密準直，保證了完美的空間重合度，是共聚焦顯微鏡、DNA測序、全息存儲等多色生物醫學成像應用的理想光源。

多波長LED陣列則是一種經濟型方案，將多個不同波長的LED集成在一起，通過電子控制快速輪流點亮。雖然亮度和單色性不及激光，但其成本低、壽命長、波長選擇靈活，在機器視覺照明、便攜式光譜儀和植物生長光照系統中有著廣泛應用。

5. 結語：按需選擇，賦能未來

從組合式的靈活多樣與高功率，到自調諧的純凈與寬范圍，再到切換式的快速響應與高效率，可調諧光源技術正以前所未有的深度和廣度，拓展其在科研與工業中的應用邊界。每一種方案都有其獨特的優勢，選擇何種技術路線，必須基于具體的應用需求進行綜合考量——是追求zui寬的調諧范圍，還是zui快的切換速度，抑或是zui高的光譜純度？
