實驗室里，步進電機發出的高頻尖嘯聲，相信不少工程師都經歷過。

我們往往下意識地打開代碼，開始調整速度曲線、修改細分設置、反復嘗試不同的電流衰減模式——希望下一次燒錄后，那個惱人的聲音能消失。

在開始第101次修改參數之前，不妨先弄清楚：步進電機的嘯叫和抖動，到底是怎么來的？

步進電機嘯叫的三大“元兇”
電磁力引起的機械共振

步進電機的結構決定了它的運行方式——通過定子繞組依次通電，產生磁場，吸引轉子轉動。

當電流在繞組中切換時，會產生電磁力。這個力作用在轉子上，會激發電機內部的機械結構產生振動。當電流切換的頻率恰好接近電機本身的機械共振頻率時，振動就會被放大，形成可聽見的嘯叫。

簡單來說：不是電機“想叫”，而是電流的節奏恰好“撞上了”電機最敏感的共振點。

電流波形的“方波化”失真

理想情況下，我們希望流過繞組的電流是平滑的正弦波。但在實際控制中，受限于驅動電路的斬波方式，電流波形往往呈現“梯形”甚至“方波”特征。

這種波形中的高次諧波，會轉化為高頻的電磁噪聲和機械振動。波形越“陡”，諧波越豐富，嘯叫就越明顯。

低速運行時的電流過沖

步進電機在低速運行時，反電動勢很小。此時如果驅動芯片的電流控制不夠精細，特別是采用簡易恒流斬波方案時，容易產生電流過沖——實際電流超過設定值，然后被斬波電路強行切斷。

這種“過沖-切斷-再過沖”的循環，會在繞組中產生高頻的電流紋波，最終轉化為令人不適的聽覺噪聲。

從源頭解決問題：硬件選型的重要性

電容筆筆尖的感應面積有限，對觸摸芯片的靈敏度提出了更高要求。

理解了嘯叫的成因，不難發現：這些問題的根源，很大程度在于驅動芯片的電流控制能力。

如果驅動芯片能實現以下三點，嘯叫問題就能被有效壓制：

電流波形足夠平滑——減少諧波成分

具備自動避開共振點的能力——不依賴人工反復調參

低速時電流控制精準——避免過沖帶來的噪聲

這正是ADI Trinamic系列驅動芯片的設計思路。

幾個值得關注的型號方向

不同應用場景對靜音和性能的需求不盡相同，以下是一些常見的選型方向，供參考：

針對“靜音優先”的場景

如果您的產品對噪音有嚴格要求，比如醫療設備、家用機器人、辦公自動化設備，可以關注集成 StealthChop2 技術的型號。

這一技術通過芯片內部的精密電流斬波控制，使繞組電流波形高度逼近正弦波。即使在零速保持狀態下，電機也能保持極低的噪音水平。官方數據顯示，該技術可將運行噪聲控制在10dB(A)以下（視電機和工況而定）。

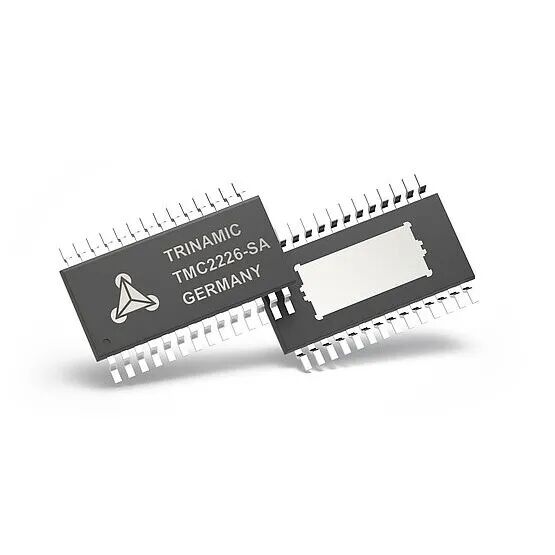

代表性型號：TMC2209、TMC2226

適合單軸驅動，外圍電路簡潔

在3D打印機、自動窗簾、安防云臺等領域應用廣泛

針對“既要靜音，又要大扭矩”的場景

有些應用既需要安靜的運行環境，又需要在高速或負載變化時保持足夠的扭矩輸出，比如工業自動化設備、協作機器人、精密檢測儀器。

這類場景可以選擇同時支持 StealthChop2 和 SpreadCycle 兩種模式的芯片。芯片可根據運行狀態配置不同的模式：低速時靜音優先，高速或重載時動態響應優先。

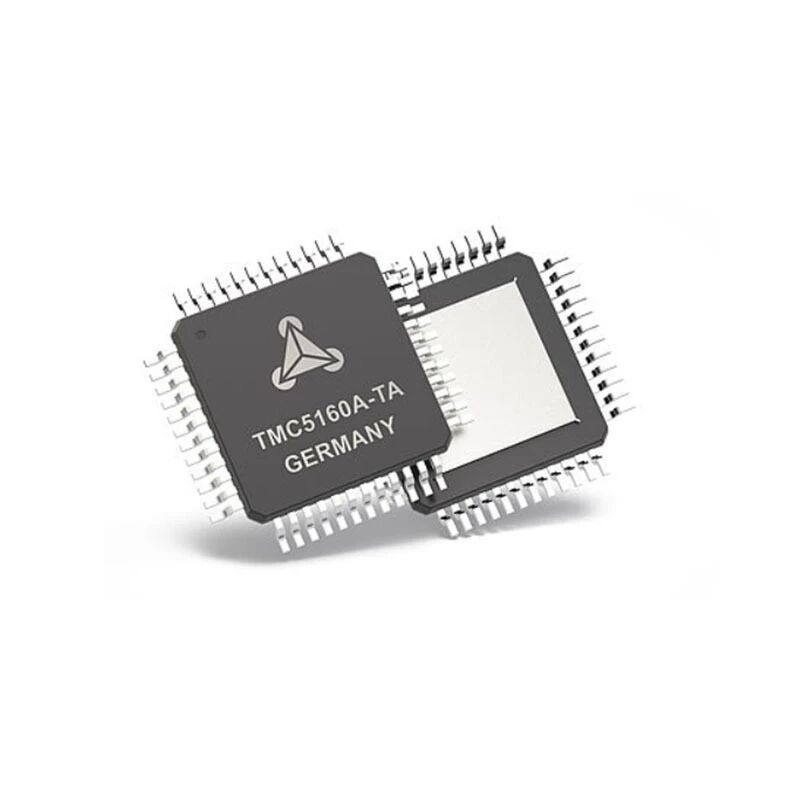

代表性型號：TMC5160、TMC5130

內置運動控制器，可減輕主控MCU的負擔

支持更高的電壓和電流范圍，適合中大功率應用

針對“需要閉環控制”的場景

對于對位置精度有嚴格要求、不允許失步的應用，比如數控機床、半導體設備、高端醫療儀器，可以考慮搭配編碼器實現閉環控制。

TMC4361是一款閉環運動控制器，可搭配TMC51xx 系列驅動芯片使用，在芯片層面處理位置反饋，實時調整電流輸出；而部分 TMC51xx 型號 也預留了編碼器接口，為閉環方案提供了硬件基礎。這種組合既能消除共振帶來的抖動，也能從根本上杜絕丟步問題。

寫在最后

調參確實能解決一部分問題，但當嘯叫的根源在于硬件能力上限時，再多的參數調整也只是“修修補補”。

從源頭上選擇一顆電流控制更精細、功能更完整的驅動芯片，往往能讓整個項目的開發周期縮短，產品的靜音表現和可靠性也更上一個臺階。

如果您正在為步進電機的嘯叫和抖動問題困擾，或者在新項目的驅動芯片選型上需要一些建議，歡迎隨時聯系我們。

卓聯微科技在ADI Trinamic領域有多年的技術積累，可以為您提供從選型評估、如有型號咨詢或樣片申請需求，歡迎通過公眾號后臺留言，或直接聯系我們的技術支持團隊。
