概述

激光位移傳感器的選型，最常見的錯誤是只看中心距離和量程，卻忽略被測物的顏色變化、反光特性、移動方式、狹窄空間中的多重反射，以及控制系統到底要開關量還是模擬量輸出。本文用工程師能落地的方式，把這些判斷順序重新排一遍。

在精密制造和自動化產線里，激光位移傳感器經常被當作“通用測距頭”來采購。結果是參數單看沒問題，裝到現場卻開始出現數值飄動、反光失真、邊緣誤判、速度跟不上、教導模式不會設等一連串問題。項目做到最后，大家才發現，問題不是傳感器壞，而是最早的選型邏輯錯了。

這篇文章只回答一個問題：激光位移傳感器到底該怎么選，才能真正適配厚度、段差、高度、振動和微小零件檢測場景？ 結論先說：先看被測對象和安裝空間，再看量程和中心距離；先看控制需求，再看響應時間；先確認反光和材質差異，再決定教導模式和輸出方式。順序反了，項目大概率要返工。

一、激光位移傳感器適合什么場景，不適合什么場景

激光位移傳感器的核心價值是非接觸、高精度、響應快。它適合做微米級距離變化的檢測，尤其在不能接觸工件、不能刮傷表面、需要在線高速判斷的場景里更有優勢。典型應用包括厚度在線監測、段差檢測、高度測量、平整度檢查、振動監測，以及微小零件尺寸和定位反饋。

二、第一步先看量程和中心距離，不要只看“能不能照到”

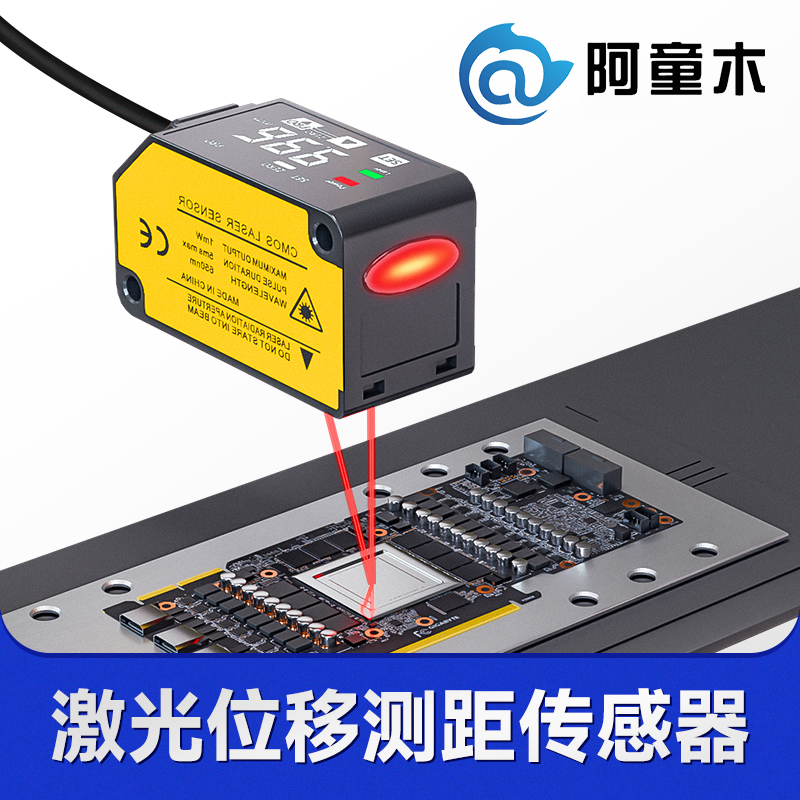

阿童木當前主推的 LD1 系列，覆蓋從 30mm 到 400mm 的中心距離，對應不同測量范圍。很多人看規格時只盯著“最遠能測多遠”，這是不夠的。中心距離只是標稱工作點，真正決定你能不能穩定測的，是 目標安裝距離是否落在有效線性范圍內，以及工件振幅、裝配公差和運動偏差有沒有被量程吃掉。

如果你的目標工件存在上下跳動、定位偏差或工裝切換帶來的高度變化，選型時不能把中心距離卡得太死。要給設備運行過程中的動態誤差留余量。換句話說，量程不是越大越好，但留量不足一定會導致現場反復調機。

三、響應時間怎么選，關鍵看節拍而不是看宣傳里的“高速”

LD1 系列支持三檔反應時間：高精度模式 10ms、標準模式 5ms、高速模式 1.5ms。很多項目一看到 1.5ms 就想直接上高速模式，但這并不總是正確。響應時間越快，通常意味著系統對噪聲、振動和瞬時波動更敏感。真正合理的做法，是按產線節拍和信號穩定性一起判斷。

一個簡單判斷方法：

• 如果你做的是微小尺寸判定、檢測節拍不極端，優先考慮高精度或標準模式，先把數據穩定下來。
• 如果你做的是高速分揀、飛拍測量或毫秒級在線判定，再評估 1.5ms 高速模式是否必要。
• 如果工件本身存在振動、抖動或輸送不平穩，盲目切到高速模式，數據反而更難用。
• 問：響應時間越快，是不是精度就越高？
  答：不是。響應快解決的是“跟不跟得上節拍”，不是“測得更準”。高速模式適合快節拍，但如果現場波動大，采樣更快只會把原本就存在的抖動更完整地放大出來。

四、輸出信號選錯，后面的控制集成都要重做

激光位移傳感器常見的錯誤，不發生在“測量”，而發生在“接系統”。LD1 系列支持 NPN 或 PNP 開路集電極輸出，部分型號還支持 0-5V 電壓模擬量和 4-20mA 電流模擬量?？雌饋砼渲煤芏?，但如果前期沒搞清楚控制器需求，項目后面很容易返工。

如果只是做閾值判定，開關量輸出往往更直接；如果要把位移曲線接入上位機、PLC 或數據采集系統做趨勢監控，那模擬量輸出更合適。很多項目后期加需求，本質上就是前期沒有想清楚數據到底是“要判斷”還是“要記錄”。

五、顏色變化、反光差異和材質切換，是激光位移傳感器選型的真實難點

在工業現場，真正難測的工件通常不是“離得遠”，而是表面情況復雜。比如一個工件同時存在黑白色差、亮面和霧面切換，或者材料從吸光材質切到高反光材質。普通方案在這種工況下很容易出現輸出飄動或教導值失真。LD1 系列針對這類問題的思路，不只是硬件本身，還包括教導模式和安裝方向的配合。

也就是說，選型時不能只問“這個傳感器能不能測黑色物體”，而要問得更具體：目標物是在靜止狀態測，還是移動狀態測？顏色變化是否突兀？反光背景是否會進入光路？ 這些問題不明確，現場再好的調試工程師也只能靠反復試錯。

六、教導模式不是附屬功能，而是激光位移傳感器落地能力的一部分

LD1 系列支持 1 點教導、2 點教導、3 點教導和限定教導。很多人采購階段根本不關注這個模塊，等到背景復雜、目標微小、窗口閾值難設時才發現，這恰恰是項目能不能快速上線的關鍵。

• 1 點教導： 適合以單一基準面為中心設置上下限。
• 2 點或 3 點教導： 適合做窗口比較或建立更明確的判定邊界。
• 限定教導： 當背景存在、且目標物很小或很細時尤其有價值，可以優先過濾背景影響。

flowchart TD A[開始選型] --> B{主要任務是什么} B -->|厚度/高度連續測量| C[優先評估模擬量輸出] B -->|到位/超差判定| D[優先評估開關量輸出] C --> E[根據安裝距離選量程與中心距離] D --> E E --> F{工件顏色或材質變化明顯嗎} F -->|是| G[重點確認教導模式與安裝方向] F -->|否| H[按常規窗口設定] G --> I[再確認響應時間與背景反射] H --> I I --> J[完成現場調試方案]

七、安裝空間和光路方向，經常決定項目最后能不能穩定

很多激光位移項目失敗，不是傳感器本身不行，而是安裝方式讓它注定不穩定。資料里已經明確提到幾個典型問題：段差邊緣遮擋、旋轉體振動方向不對、孔內和狹窄空間里出現墻面多重反射、背景面反光導致誤判。

這類問題有一個共同點：它們在實驗臺上不一定能復現，但在現場一定會出現。 所以選型階段就要把安裝姿態一并考慮進去，而不是先買傳感器，等到機械裝完再來補救。比如測量旋轉體時，光切面就要順著振幅方向；孔內測量時，要評估是否會打到內壁；如果背景太亮，必要時要做無光澤黑化處理。

八、不同應用場景下，激光位移傳感器怎么選更穩妥

1. 厚度在線檢測

優先關注量程、重復穩定性和模擬量輸出方式。如果需要連續上傳厚度變化數據，0-5V 或 4-20mA 輸出更常見。若現場干擾較多、布線距離較長，通常更傾向于電流型輸出。

2. 段差與翹曲檢測

優先關注安裝方向和響應時間。工件邊緣經過檢測點時，如果激光路徑與移動方向不協調，邊緣遮擋會直接把測量結果拉偏。這個場景里，機械安裝往往比參數更重要。

3. 高度與平整度測量

優先看中心距離、量程余量和數據穩定性。若被測面顏色變化明顯，選型時必須考慮教導模式，不然不同區域會呈現不同反射特性，導致閾值很難統一。

4. 微小零件與狹窄工位檢測

優先考慮微型型號、短距離量程和限定教導功能?？臻g小并不只是裝不下的問題，更大的風險是背景墻反光和孔內二次反射把信號攪亂。

九、一張表看懂激光位移傳感器的選型順序

十、選型結論：激光位移傳感器選型的重點，不是“能測”，而是“能穩定測”

很多項目在立項時都會問，激光位移傳感器能不能把這個距離測出來。這個問題本身就問淺了。真正該問的是：在目標物顏色變化、工件振動、節拍波動、背景反光和安裝空間受限的情況下，它還能不能持續穩定地把這個距離測出來。

如果按這個邏輯看，選型順序就很清楚了。先定義任務，再確認輸出；先核對安裝距離，再選量程；先理解現場干擾，再討論精度和速度。把順序理順，激光位移傳感器的型號選擇其實并不復雜。

如果你正在做厚度、段差、高度或振動檢測項目，最有效的準備不是先比參數表，而是先整理 工件照片、安裝空間、目標距離范圍、節拍要求、控制器輸入類型。基于這些信息，阿童木技術團隊可以更快判斷激光位移傳感器的量程、輸出方式和教導策略是否匹配，避免后期重復改線和反復調試。
