01

ZMC432-V2運動控制器介紹

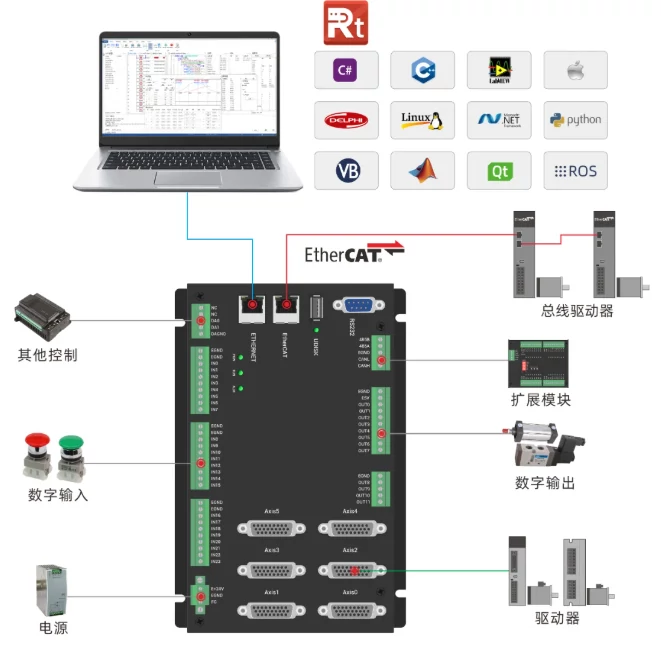

ZMC432-V2高性能多軸運動控制器是一款兼容EtherCAT總線和脈沖型的獨立式運動控制器，自帶6軸本地差分脈沖軸，最多可擴展至32軸，能實現總線軸+脈沖軸混合插補的多軸運動控制場合。同時支持正運動遠程顯示功能，能提供網絡組態顯示，可實時監控和調整參數配置。

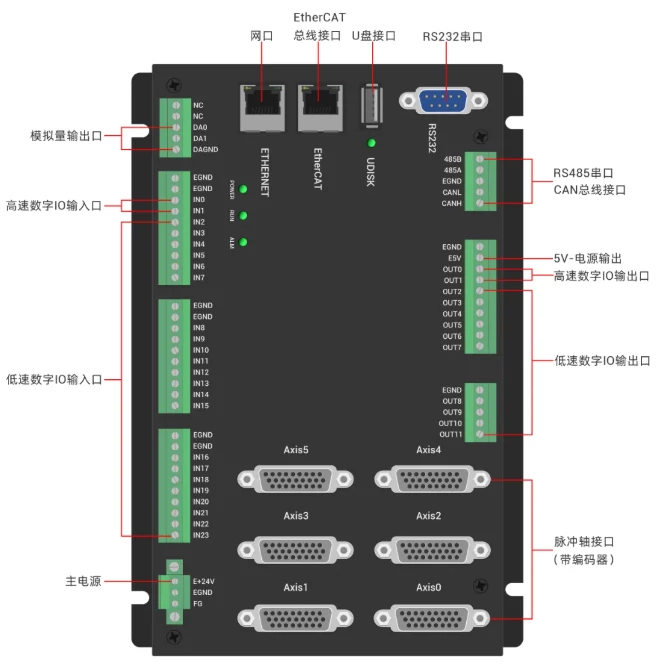

ZMC432-V2硬件功能特性：

（1）支持32軸運動控制（脈沖+EtherCAT總線），EtherCAT最小通訊周期可達125us；

（2）24路通用輸入、12路通用輸出，2路模擬量輸出(DA)，其中包括2路高速輸入和2路高速輸出；

（3）6路差分脈沖軸輸出，總線軸、脈沖軸可混合插補；

（4）內置多項實時性運動控制功能，例如視覺飛拍、多維PSO、高速位置鎖存，多軸同步運行等；

（5）可通過EtherCAT擴展模塊進行IO硬件資源擴展，可擴展至4096個隔離輸入口和4096個隔離輸出口；

（6）具備豐富的運動控制功能，如點位運動、電子凸輪、直線插補、圓弧插補、連續軌跡加工；

（7）支持掉電檢測、掉電存儲，多種程序加密方式，能夠有效防止系統故障，保護項目工程文件數據，并提高系統的可靠性；

（8）通過純國產IDE開發環境RTSys進行項目開發，可實時仿真、在線跟蹤以及診斷與調試，簡便易用，支持多種高級上位機語言聯合編程進行二次開發。

02

C#運動控制+CAD導圖DEMO概述

本期示教DEMO是以正運動的運動控制函數庫，CAD導圖函數庫，在VS環境下使用C#進行編程開發。

DEMO內容主要實現CAD圖紙解析（導入CAD文件，軌跡數據解析，編輯軌跡）后下發給控制器進行運動（運動前瞻，運動指令下發，狀態監控）。用戶可以參考例程更快的使用正運動函數庫進行相關開發。

后期我們將推出以下3篇教程介紹該示教例程的開發流程和使用方法，方便用戶快速上手該例程，并掌握C#運動控制與CAD導圖相結合編程開發的相關知識。

?C#運動控制開源(一): CAD導圖和小線段速度前瞻的優化之CAD導圖

?C#運動控制開源(二): CAD導圖和小線段速度前瞻的優化之前瞻優化

?C#運動控制開源(三): CAD導圖和小線段速度前瞻的優化的軟件框架

03

C#使用ZMOTION CAD庫進行CAD導圖的開發

正運動技術提供開放的ZmotionCadEx庫，可導入DXF、Ai、Plt、Dst圖紙，可以生成運動坐標數據轉G代碼、zbasic運動指令、或直接PC函數執行運動。

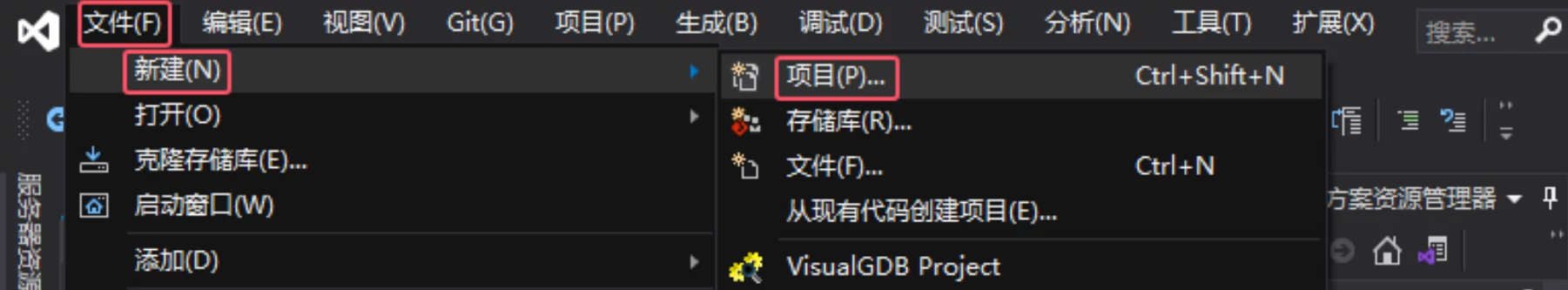

1.在VS2019菜單“文件”→“新建”→“項目”，啟動創建項目向?qū)А?/p>

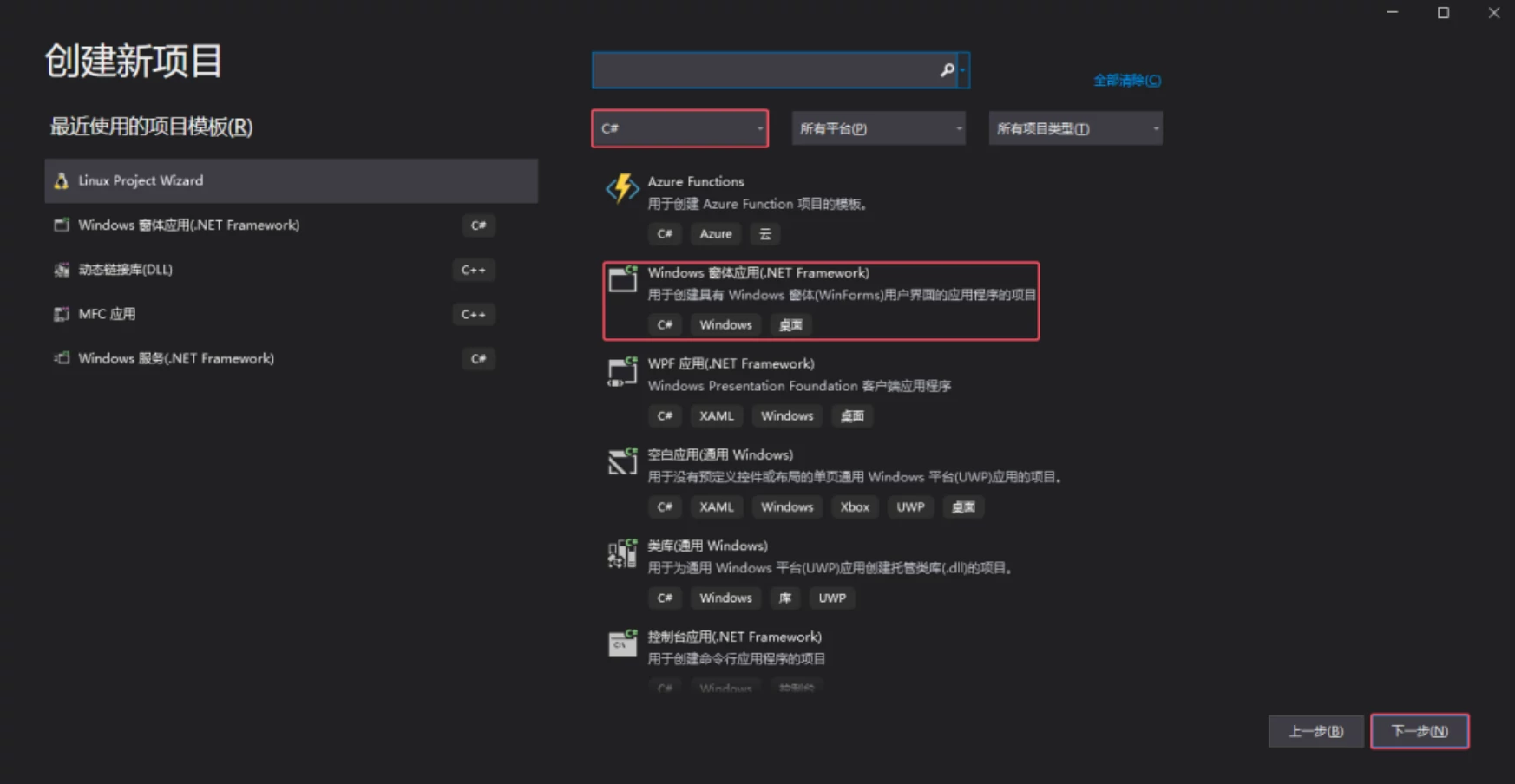

2.選擇開發語言為“C#”和Windows窗體應用程序，點擊下一步。

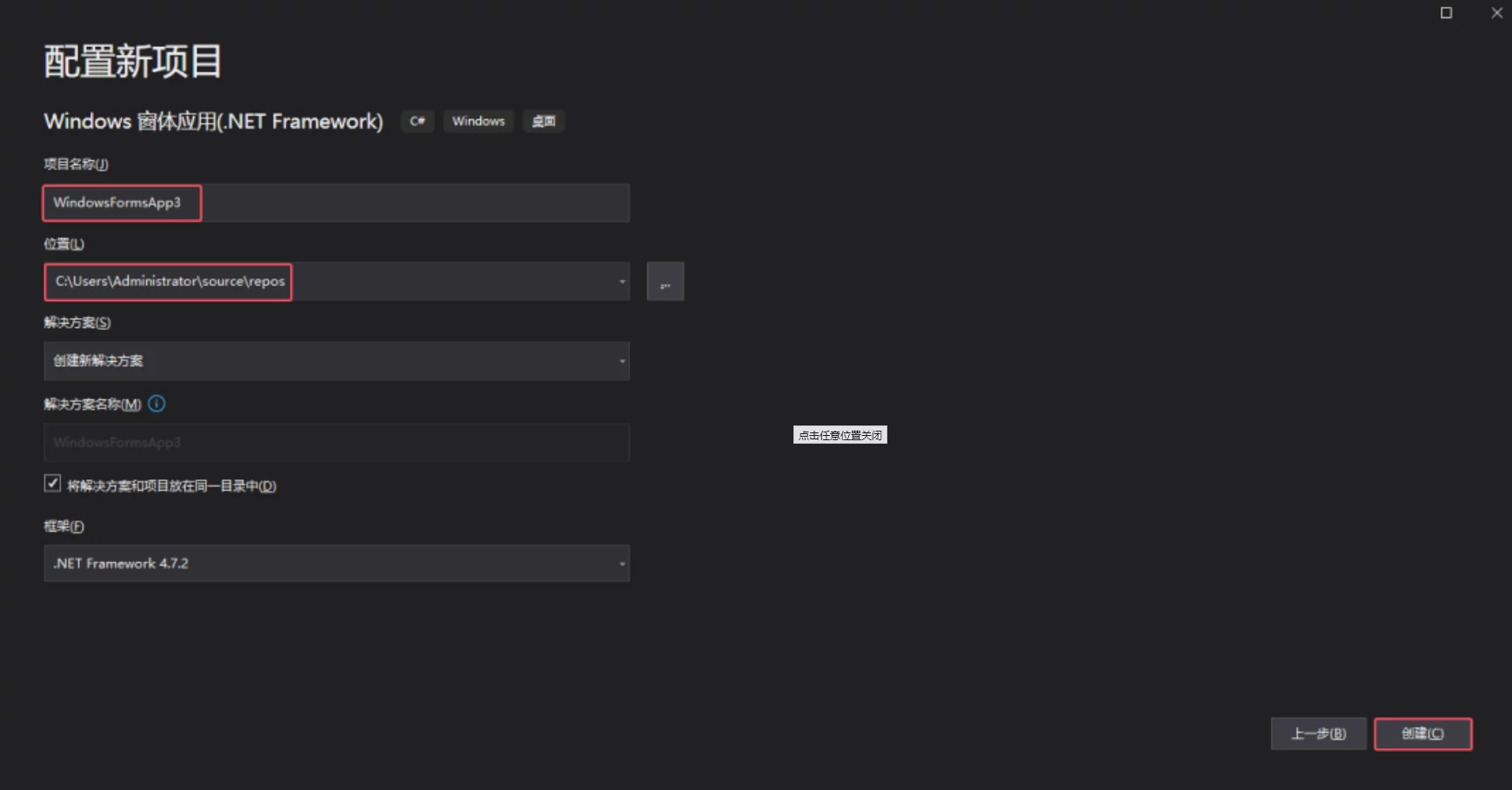

3.配置好項目名稱和位置，以及相應框架，點擊創建。

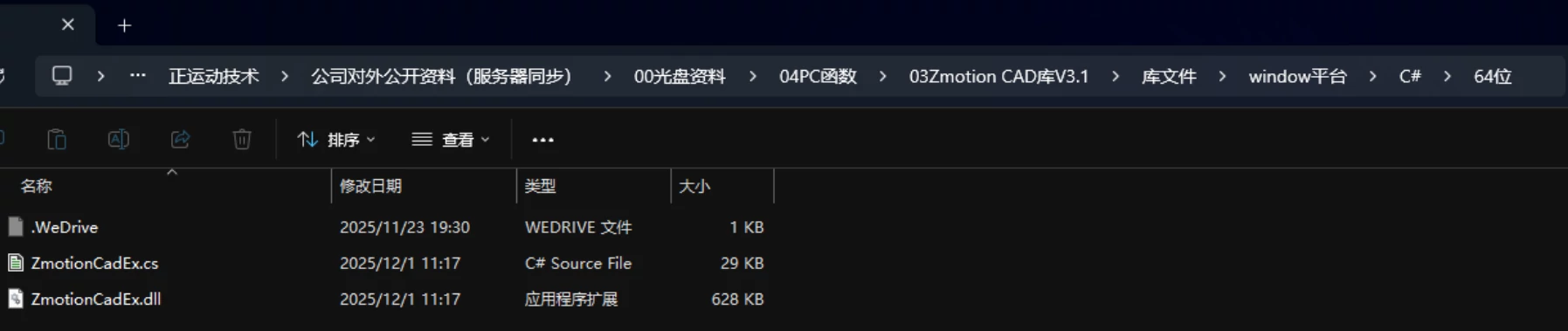

4.找到廠家提供的光盤資料里面的C#函數庫，路徑如下（64位庫為例）。

進入廠商提供的光盤資料，找到ZmotionCadEx.dll，ZmotionCadEx.cs這兩個個庫文件。庫文件路徑：【00光盤資料】→【04PC函數】→【03Zmotion CAD庫V3.1】→【庫文件】→【W(wǎng)indows平臺】→【C#】→【64位】。

5.將廠商提供的C#的庫文件以及相關文件復制到新建的項目中。

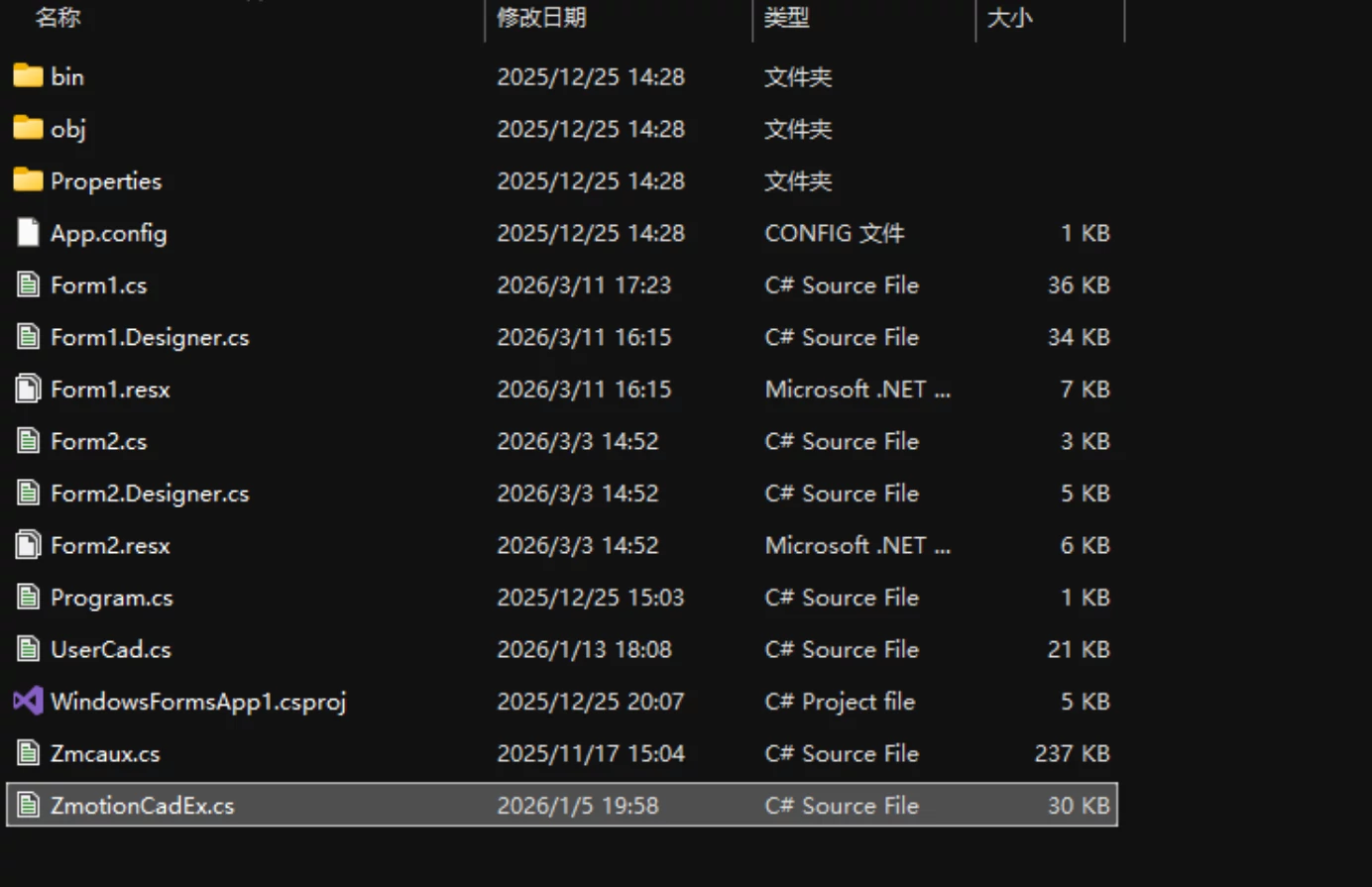

（1）將ZmotionCadEx.cs文件復制到新建的項目里面中。

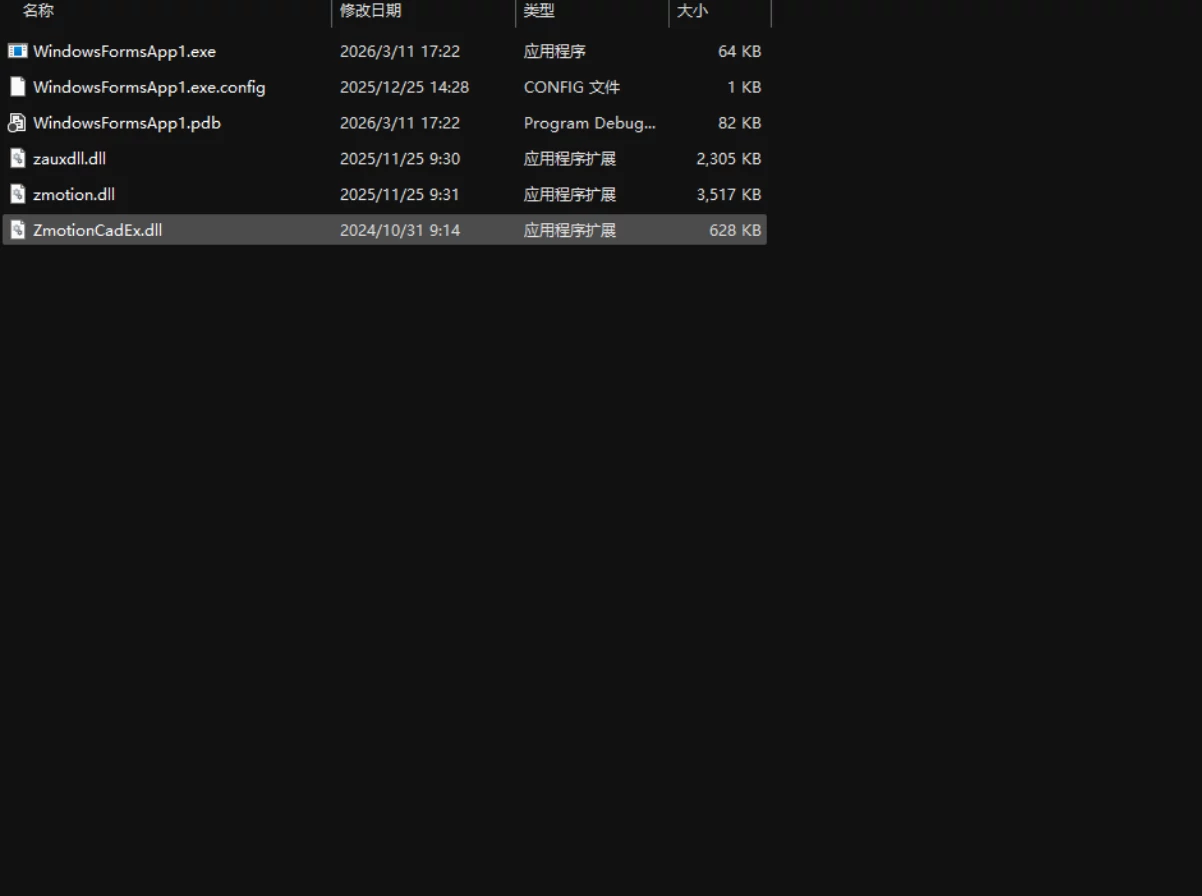

（2）將ZmotionCadEx.dll文件放入bindebug文件夾中。

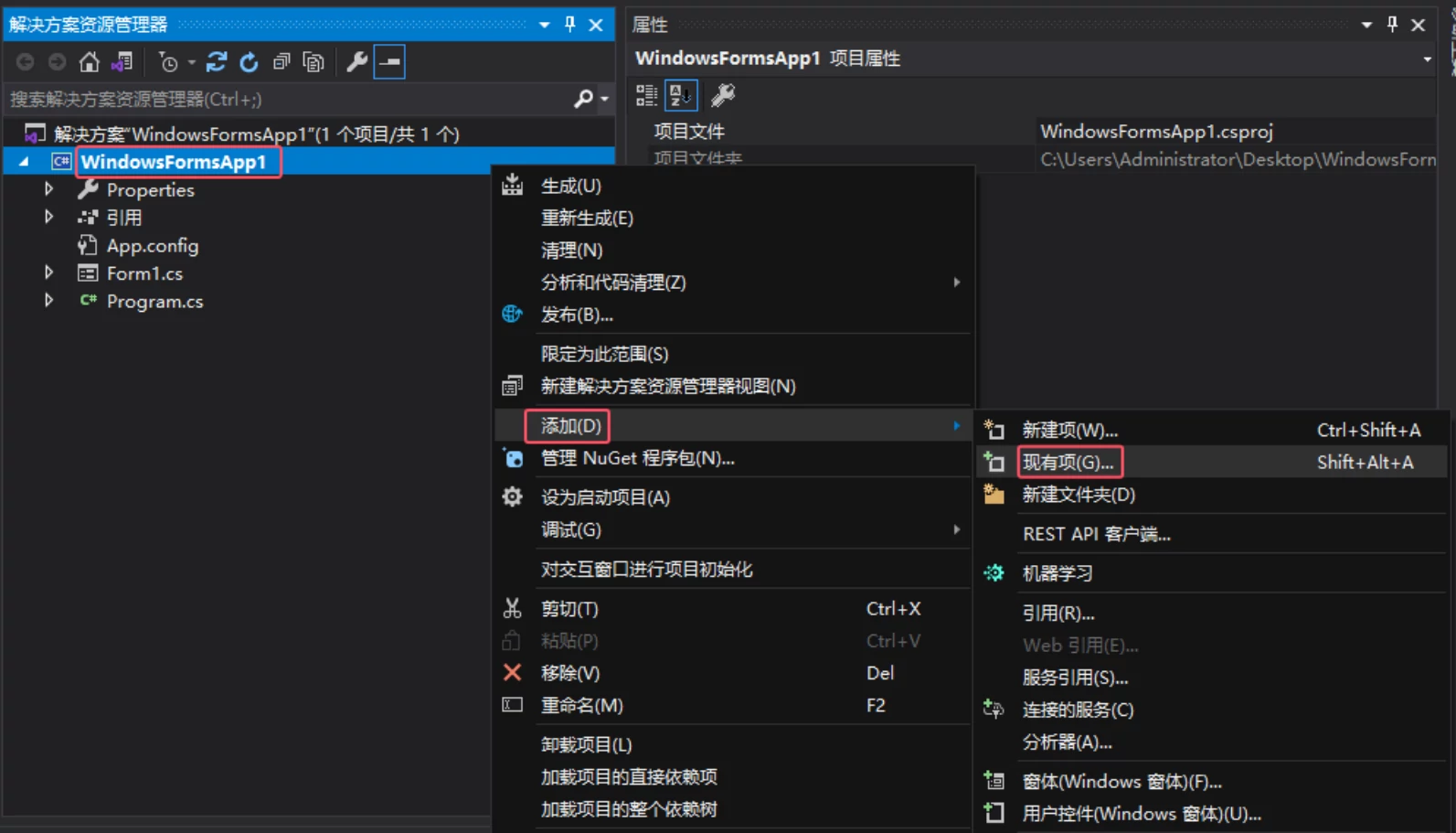

（3）將ZmotionCadEx.cs文件添加進項目中。右鍵項目名稱，選擇添加，再選擇現有項，選擇ZmotionCadEx.cs文件。

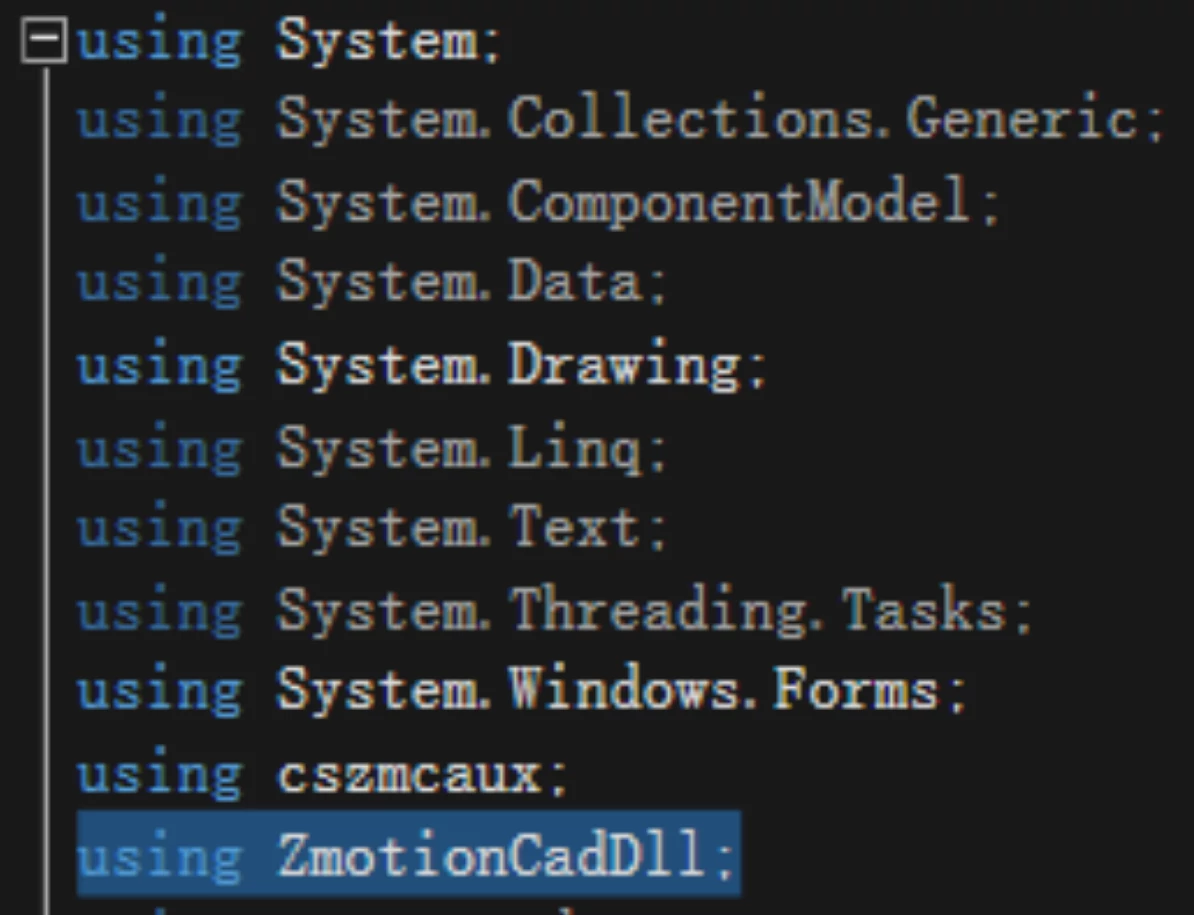

6.雙擊Form1.cs里面的Form1，出現代碼編輯界面，在文件開頭寫入using ZmotionCadDll。

至此，項目新建完成，可進行C#項目開發。

例程界面如下：

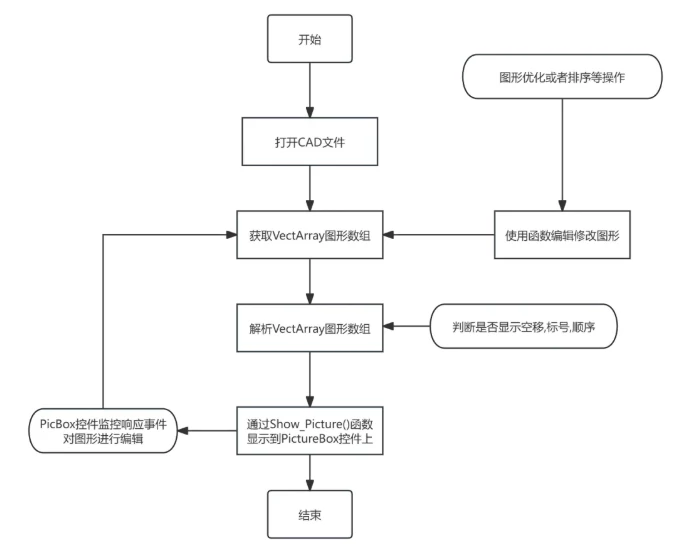

CAD解析與編輯流程：

04

實現CAD文件解析與顯示

1.CAD解析相關函數介紹

①連接控制器。

Description://與控制器建立鏈接，成功后解鎖高級功能 Input://IP地址，字符串的方式輸入 Output://控制器句柄 Return://錯誤碼 int32__stdcallZMotionCadArray_OpenEth(char*ipaddr,ZMC_HANDLE*pHandle); *************************************************************/ [DllImport("ZmotionCadEx.dll",EntryPoint="ZMotionCadArray_OpenEth",CharSet=CharSet.Ansi,CallingConvention=CallingConvention.StdCall)] publicstaticexternInt32ZMotionCadArray_OpenEth(stringipaddr,outIntPtrphandle);

②導入CAD圖形。

/************************************************************* Description://導入圖形文件(支持dxf、plt、ai、dst) Input:// lpszFileFullPathname路徑和文件名 duUnitPLT的比例Option預留，缺省都轉換為seg refDistance轉換時參考精度 Output:// Return://錯誤碼 int__stdcallZMotionCadArray_ImportVectGraph(LPCTSTRlpszFileFullPathname,doubleduUnit,intOption,doublerefDistance); *************************************************************/ [DllImport("ZmotionCadEx.dll",EntryPoint="ZMotionCadArray_ImportVectGraph",CharSet=CharSet.Ansi,CallingConvention=CallingConvention.StdCall)] publicstaticexternInt32ZMotionCadArray_ImportVectGraph(stringlpszFileFullPathname,doubleduUnit,intOption,doublerefDistance);

③提取圖形數組。

/************************************************************* Description://提取當前圖形數組 Input://struct_Array提取的數組 //nStructNum數組的數量 Output:// Return://錯誤碼 *************************************************************/ //int__stdcallZMotionCadArray_GetVectArray(Struct_ZCad_Array*struct_Array,intnStructNum); [DllImport("ZmotionCadEx.dll",EntryPoint="ZMotionCadArray_GetVectArray",CharSet=CharSet.Ansi,CallingConvention=CallingConvention.StdCall)] publicstaticexternInt32ZMotionCadArray_GetVectArray(refStruct_ZCad_Arraystruct_Array,intnStructNum);

④圖形數組格式。

⑤獲取CAD圖形的范圍。

/************************************************************* Description://范圍坐標方向是向上為正 Input:// Output:// Return://錯誤碼 *************************************************************/ //uint32__stdcallZMotionCadArray_GetRange(float*pLeft,float*pBottom,float*pWdith,float*pHeight,doublerefDistance); [DllImport("ZmotionCadEx.dll",EntryPoint="ZMotionCadArray_GetRange",CharSet=CharSet.Ansi,CallingConvention=CallingConvention.StdCall)] publicstaticexternInt32ZMotionCadArray_GetRange(reffloatpLeft,reffloatpBottom,reffloatpWdith,reffloatpHeight,doublerefDistance);

2.解析流程

步驟1：連接控制器并導入需要解析的CAD文件。

ZmotionCad.ZMotionCadArray_ImportVectGraph導入CAD文件（支持DXF、Ai、Plt、Dst格式）；

參數3可以設置是否把曲線強制轉換為小線段，本例程是轉化成小線段解析的。

使用ZMotionCadArray_GetRange獲取到CAD圖形的范圍，并和顯示用的PictureBox長寬進行計算，獲得轉換比例和偏移。

if(G_CardHandle==(IntPtr)0) { MessageBox.Show("檢測到尚未連接控制器,請先連接控制器再進行操作"); return; } if(G_CadHandle==(IntPtr)0) { iret=ZmotionCad.ZMotionCadArray_OpenEth(連接控制器.Adrr,outG_CadHandle); } if(G_CadHandle!=(IntPtr)0)//開始導入CAD文件 { OpenFileDialogopenFileDialog1=newOpenFileDialog(); openFileDialog1.InitialDirectory=""; openFileDialog1.Filter="DXFFile(*.dxf)|*.dxf|PLTFile(*.PLT)|*.PLT|AIFile(*.AI)|*.AI|DSTFile(*.DST)|*.DST"; openFileDialog1.RestoreDirectory=true; openFileDialog1.FilterIndex=1; if(openFileDialog1.ShowDialog()==DialogResult.OK)//打開配置文件 { strFilePath=openFileDialog1.FileName; this.Text=strFilePath; iret=ZmotionCad.ZMotionCadArray_ImportVectGraph(strFilePath,1024,0,m_refDistance);//曲線強制轉換為小線段 iret=ZmotionCad.ZMotionCadArray_GetVectNum(refZCad_ArrayLen);//導入數據 ZCad_ArrayInfo=newZmotionCad.Struct_ZCad_Array[ZCad_ArrayLen]; iret=ZmotionCad.ZMotionCadArray_GetVectArray(refZCad_ArrayInfo[0],ZCad_ArrayLen);//獲取圖形數據 iret=ZmotionCad.ZMotionCadArray_IfCloseVect(false);//是否只處理封閉軌跡 Get_Array(); floatImage_Left,Image_bottom,Image_Width,Image_Height; Image_Left=0; Image_bottom=0; Image_Width=0; Image_Height=0; iret=ZmotionCad.ZMotionCadArray_GetRange(refImage_Left,refImage_bottom,refImage_Width,refImage_Height,0.05); if(Image_Width

步驟2：通過函數獲取VectArray數據并解析。

使用ZMotionCadArray_GetVectArray獲取到圖形數組，通過Show_Picture()解析圖形數組并繪制到PictureBox圖象上顯示。

//獲取數據 publicvoidGet_Array() { if(G_CadHandle==(IntPtr)0) { //MessageBox.Show("未鏈接到控制器!","提示"); } else { intiret=ZmotionCad.ZMotionCadArray_GetVectNum(refZCad_ArrayLen);//獲取圖形長度 ZCad_ArrayInfo=newZmotionCad.Struct_ZCad_Array[ZCad_ArrayLen]; iret=ZmotionCad.ZMotionCadArray_GetVectArray(refZCad_ArrayInfo[0],ZCad_ArrayLen);//獲取圖形數據 choosevectnum=0; closevectnum=0; for(inti=0;i50)&&(方向ToolStripMenuItem.Checked)) { Draw_Arrow((int)dXPrevPos_x1,(int)dXPrevPos_y1,(int)dXPrevPos_x2,(int)dXPrevPos_y2,5,true); TotalDis=0; } else { Draw_Line((int)dXPrevPos_x1,(int)dXPrevPos_y1,(int)dXPrevPos_x2,(int)dXPrevPos_y2); } PrePosx=dXPrevPos_x2; PrePosy=dXPrevPos_y2; break; //break; default: break; } } }

05

實現CAD文件編輯修改

1.CAD編輯相關函數介紹。

/************************************************************* Description://新建一個對象并插入到圖層的末尾 Input://struct_Vect新建的對象 Output:// Return://錯誤碼 int__stdcallZMotionCadArray_NewOne(Struct_ZCad_Arraystruct_NewVect); *************************************************************/ [DllImport("ZmotionCadEx.dll",EntryPoint="ZMotionCadArray_NewOne",CharSet=CharSet.Ansi,CallingConvention=CallingConvention.StdCall)] publicstaticexternInt32ZMotionCadArray_NewOne(Struct_ZCad_Arraystruct_NewVect); /************************************************************* Description://刪除指定對象 Input://nDelVect需要?jiǎng)h除的對象的序號 Output:// Return://錯誤碼 int__stdcallZMotionCadArray_DelOne(intnDelVect); *************************************************************/ [DllImport("ZmotionCadEx.dll",EntryPoint="ZMotionCadArray_DelOne",CharSet=CharSet.Ansi,CallingConvention=CallingConvention.StdCall)] publicstaticexternInt32ZMotionCadArray_DelOne(intnDelVect); /************************************************************* Description://移動對象 Input://m_xx方向移動的距離 //m_yy方向移動的距離 //nMoveVect需要移動的對象的序號，-1為移動所有 Output://Return://錯誤碼 *************************************************************/ //uint32__stdcallZMotionCadArray_Move(doublem_x,doublem_y,intnMoveVect); [DllImport("ZmotionCadEx.dll",EntryPoint="ZMotionCadArray_Move",CharSet=CharSet.Ansi,CallingConvention=CallingConvention.StdCall)] publicstaticexternInt32ZMotionCadArray_Move(doublem_x,doublem_y,intnMoveVect); /************************************************************* Description://縮放對象 Input://nScaleVect需要縮放的對象的序號，-1為縮放所有 Output://Return://錯誤碼 *************************************************************/ //uint32__stdcallZMotionCadArray_Scale(floatscaleX,floatscaleY,floatpointx,floatpointy,intnScaleVect); [DllImport("ZmotionCadEx.dll",EntryPoint="ZMotionCadArray_Scale",CharSet=CharSet.Ansi,CallingConvention=CallingConvention.StdCall)] publicstaticexternInt32ZMotionCadArray_Scale(floatscaleX,floatscaleY,floatpointx,floatpointy,intnScaleVect); /************************************************************* Description://插入對象 Input://nArrayNum輸入的數組數量 //nInsertNo插入的位置 Output:// Return://錯誤碼 *************************************************************/ //uint32__stdcallZMotionCadArray_ItemInsert(Struct_ZCad_Array*struct_NewVect,intnArrayNum,intnInsertNo); [DllImport("ZmotionCadEx.dll",EntryPoint="ZMotionCadArray_ItemInsert",CharSet=CharSet.Ansi,CallingConvention=CallingConvention.StdCall)] publicstaticexternInt32ZMotionCadArray_ItemInsert(refStruct_ZCad_Arraystruct_NewVect,intnArrayNum,intnInsertNo);/************************************************************* Description://修改對象 Input://nArrayNum輸入的數組數量 //nInsertNo修改的對象位置 Output:// Return://錯誤碼 *************************************************************/ //uint32__stdcallZMotionCadArray_ItemModify(Struct_ZCad_Array*struct_NewVect,intnArrayNum,intnModifyNo); [DllImport("ZmotionCadEx.dll",EntryPoint="ZMotionCadArray_ItemModify",CharSet=CharSet.Ansi,CallingConvention=CallingConvention.StdCall)] publicstaticexternInt32ZMotionCadArray_ItemModify(refStruct_ZCad_Arraystruct_NewVect,intnArrayNum,intnModifyNo);

2.編輯流程。

步驟1：通過PictureBox鼠標事件響應函數實現框選功能。

鼠標按下響應函數 privatevoidMyPicture_MouseDown(objectsender,MouseEventArgse) { if(e.Button==MouseButtons.Left) { Point_MouseDown=newPoint(e.X,e.Y); if(newdrawtype==0)//框選 Start_Choose=true; } } 鼠標移動響應函數 privatevoidMyPicture_MouseMove(objectsender,MouseEventArgse) { Point_MouseCur=newPoint(e.X,e.Y); //Show_Picture(); if(e.Button==MouseButtons.Left) { CadShow.Invalidate(); } } 鼠標松開響應函數 privatevoidMyPicture_MouseUp(objectsender,MouseEventArgse) { if(e.Button==MouseButtons.Left) { doubledPrevXPos,dPrevYPos,dCurXPos,dCurYPos; dPrevXPos=(double)((Point_MouseDown.X-m_dTranX)/m_dUnitsPerMm); dPrevYPos=(double)((CadShow.Height-Point_MouseDown.Y-m_dTranY)/m_dUnitsPerMm); dCurXPos=(double)((Point_MouseCur.X-m_dTranX)/m_dUnitsPerMm); dCurYPos=(double)((CadShow.Height-Point_MouseCur.Y-m_dTranY)/m_dUnitsPerMm); if(newdrawtype==0)//框選 { if(Start_Choose==false)//更改起點完成 { return; } Start_Choose=false; if(G_CadHandle==(IntPtr)0) { //MessageBox.Show("未鏈接到控制器!","提示"); } else { intiret=0; if(Point_MouseDown.X>Point_MouseCur.X)//左選 { iret=ZmotionCad.ZMotionCadArray_SelRightToLeft(dPrevXPos,dPrevYPos,dCurXPos,dCurYPos,false); } elseif(Point_MouseDown.X

步驟2：對選中圖案進行平移操作。

通過按鈕對選中圖案進行平移,對應平移函數movechoose,xy為平移相對距離 ZMotionCadArray_Move參數3傳的值是遍歷m_nInVectFrist，=1的時候表示vect曲線第一段，傳的是vect曲線的編號 publicvoidmovechoose(doublex,doubley) { inticlosenum=0; inticlosechoose=0; uintiret=0; for(inti=0;i

步驟3：刪除選中圖案。

ZMotionCadArray_DelOne和ZMotionCadArray_Move一樣需要傳的是vect曲線的編號 privatevoidCadDel_Click(objectsender,EventArgse) { while(choosevectnum>0) { intiret=ZmotionCad.ZMotionCadArray_GetVectNum(refZCad_ArrayLen);//獲取圖形長度 ZCad_ArrayInfo=newZmotionCad.Struct_ZCad_Array[ZCad_ArrayLen]; iret=ZmotionCad.ZMotionCadArray_GetVectArray(refZCad_ArrayInfo[0],ZCad_ArrayLen);//獲取圖形數據 choosevectnum=0; closevectnum=0; for(inti=0;i

步驟4：插入新圖案。

通過界面按鈕選擇插入新圖案類型，利用PicBox鼠標響應事件獲取插入圖案所在點位，使用ZMotionCadArray_NewOne或者ZMotionCadArray_ItemInsert 插入VectArray圖案數組插入圓弧或者整圓時可以通過ZMotionOptimize_TransArcSeges分解成小線段再插入VectArray privatevoidMyPicture_MouseDown(objectsender,MouseEventArgse) { if(e.Button==MouseButtons.Left) { Point_MouseDown=newPoint(e.X,e.Y); if(newdrawtype==0)//框選 Start_Choose=true; elseif(newdrawtype==2)//多線段 { multpointX[multnum]=Point_MouseDown.X; multpointY[multnum]=Point_MouseDown.Y; multnum++; } elseif(newdrawtype==4)//三點圓弧 { multpointX[multnum]=Point_MouseDown.X; multpointY[multnum]=Point_MouseDown.Y; multnum++; if(multnum==3)//三點圓弧 { doublestartrad,endrad; startrad=Math.Atan2(multpointY[1]-multpointY[0],multpointX[1]-multpointX[0]); endrad=Math.Atan2(multpointY[2]-multpointY[1],multpointX[2]-multpointX[1]); doubledPrevXPos,dPrevYPos,dCurXPos,dCurYPos; dPrevXPos=(double)((multpointX[0]-m_dTranX)/m_dUnitsPerMm); dPrevYPos=(double)((CadShow.Height-Point_MouseDown.Y-m_dTranY)/m_dUnitsPerMm); dCurXPos=(double)((Point_MouseCur.X-m_dTranX)/m_dUnitsPerMm); dCurYPos=(double)((CadShow.Height-Point_MouseCur.Y-m_dTranY)/m_dUnitsPerMm); //圓弧拆分小線段處理 intilen=-1; double[]ArcToLineX=newdouble[1000]; double[]ArcToLineY=newdouble[1000]; //獲取轉換長度 intiret=UserCad.ZMotionOptimize_TransArcSeges(G_CardHandle,(double)((multpointX[0]-m_dTranX)/m_dUnitsPerMm),(double)((CadShow.Height-multpointY[0]-m_dTranY)/m_dUnitsPerMm),(double)((multpointX[1]-m_dTranX)/m_dUnitsPerMm),(double)((CadShow.Height-multpointY[0]-m_dTranY)/m_dUnitsPerMm),startrad,endrad-startrad,m_refDistance,ArcToLineX,ArcToLineY,refilen); ArcToLineX=newdouble[ilen]; ArcToLineY=newdouble[ilen]; //獲取數據 iret=UserCad.ZMotionOptimize_TransArcSeges(G_CardHandle,(double)((multpointX[0]-m_dTranX)/m_dUnitsPerMm),(double)((CadShow.Height-multpointY[0]-m_dTranY)/m_dUnitsPerMm),(double)((multpointX[1]-m_dTranX)/m_dUnitsPerMm),(double)((CadShow.Height-multpointY[0]-m_dTranY)/m_dUnitsPerMm),startrad,endrad-startrad,m_refDistance,ArcToLineX,ArcToLineY,refilen); ZmotionCad.Struct_ZCad_Array[]ZcadNew=newZmotionCad.Struct_ZCad_Array[ilen];//拆分出來的小線段 ZcadNew[0]=ZCad_ArrayInfo[ZCad_ArrayLen-1]; ZcadNew[0].m_nItemtype=ZCAD_ITEMTYPE_VECTLine; ZcadNew[0].m_nInVectFrist=1; ZcadNew[0].m_nEmptyMove=1; ZcadNew[0].m_dGetStartX=ArcToLineX[0]; ZcadNew[0].m_dGetStartY=ArcToLineY[0]; ZcadNew[0].x1=ZcadNew[0].m_dGetStartX; ZcadNew[0].y1=ZcadNew[0].m_dGetStartY; ZcadNew[0].x2=ZcadNew[0].m_dGetStartX; ZcadNew[0].y2=ZcadNew[0].m_dGetStartY; ZmotionCad.ZMotionCadArray_NewOne(ZcadNew[0]); for(inti=1;i

06

DEMO效果演示

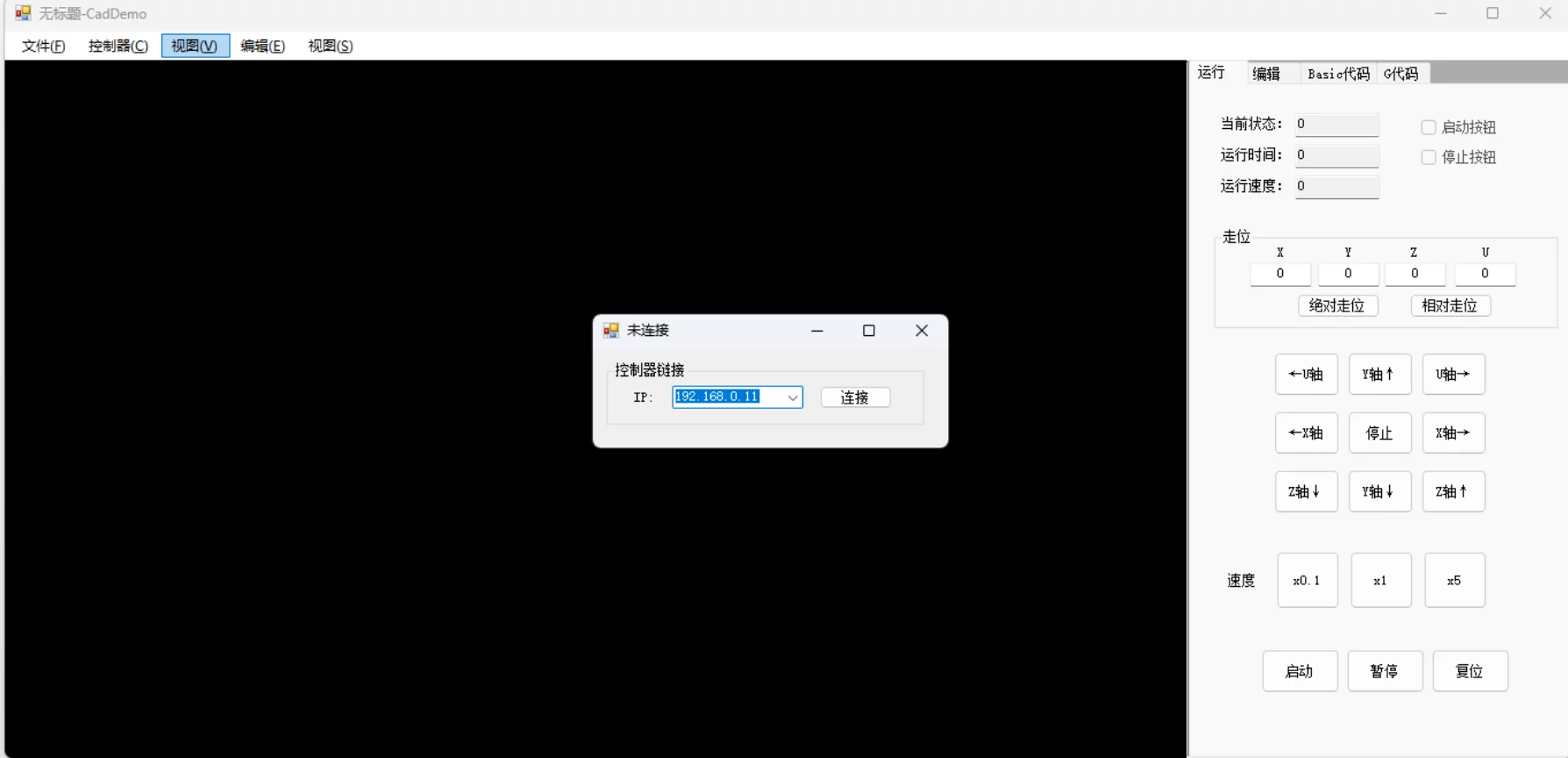

1.點擊控制器→連接控制器。

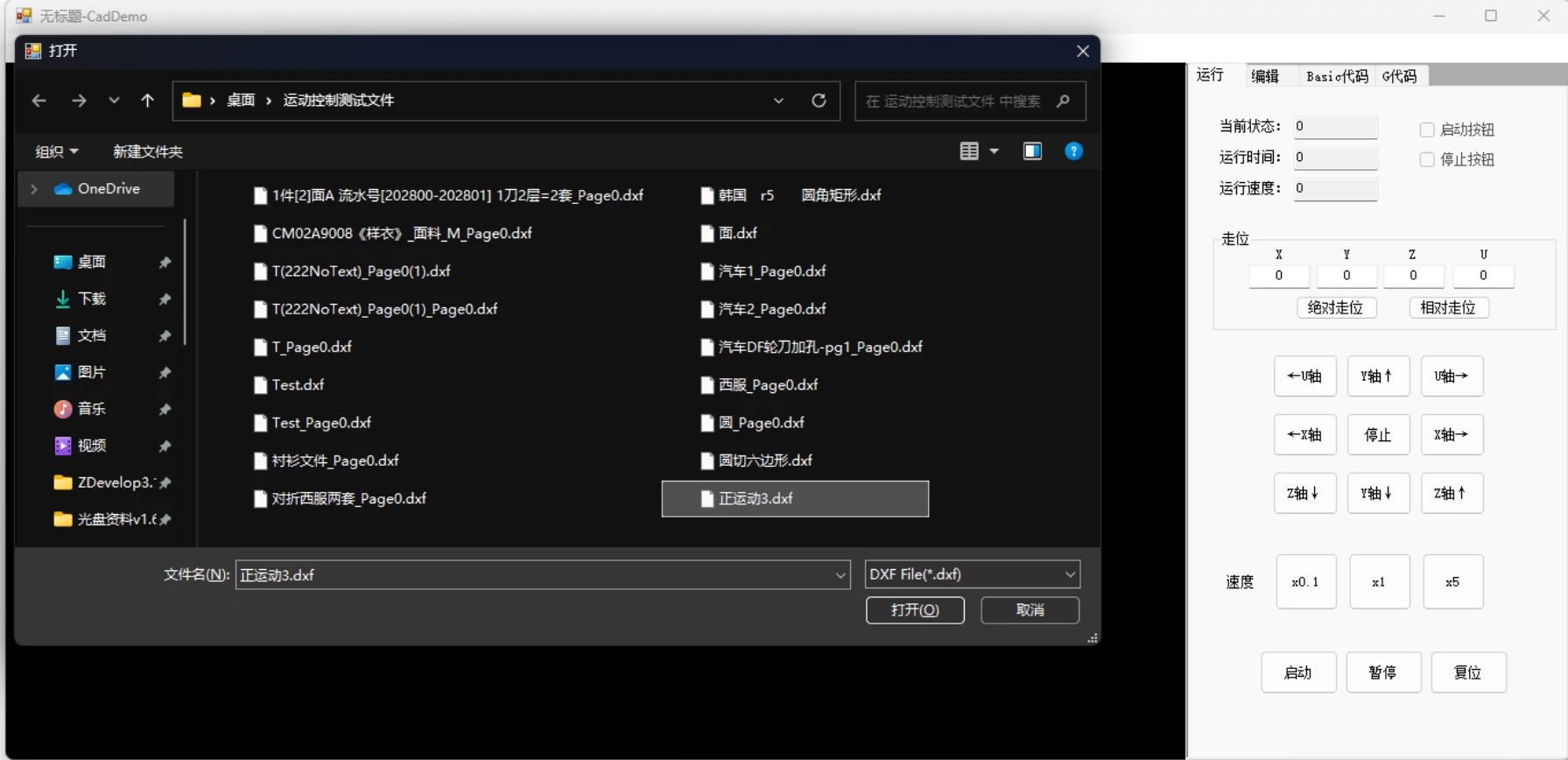

2.點擊文件→打開，選擇對應CAD文件。

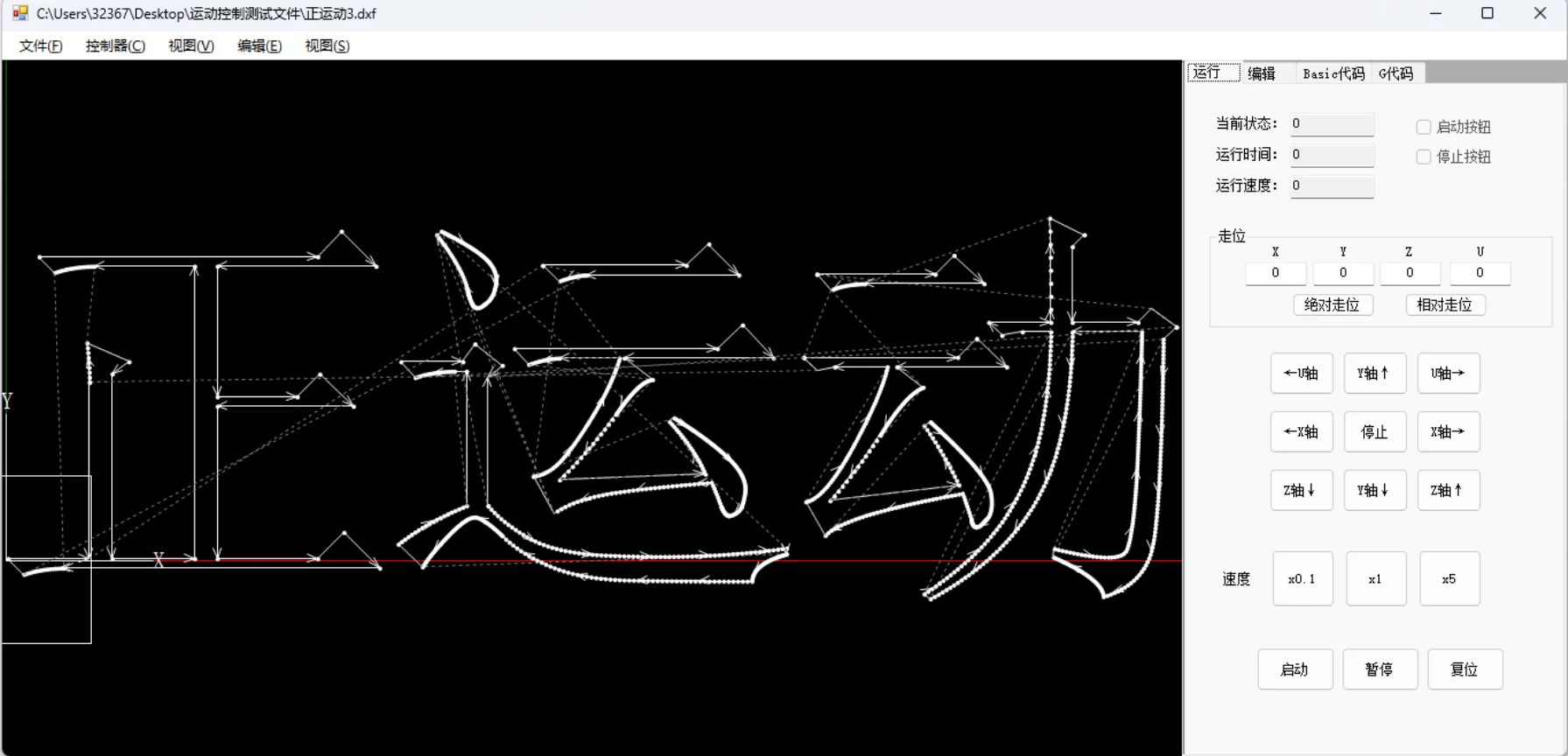

3.打開后顯示圖形，此時可以方向鍵進行平移或者鼠標滾輪進行縮放操作。

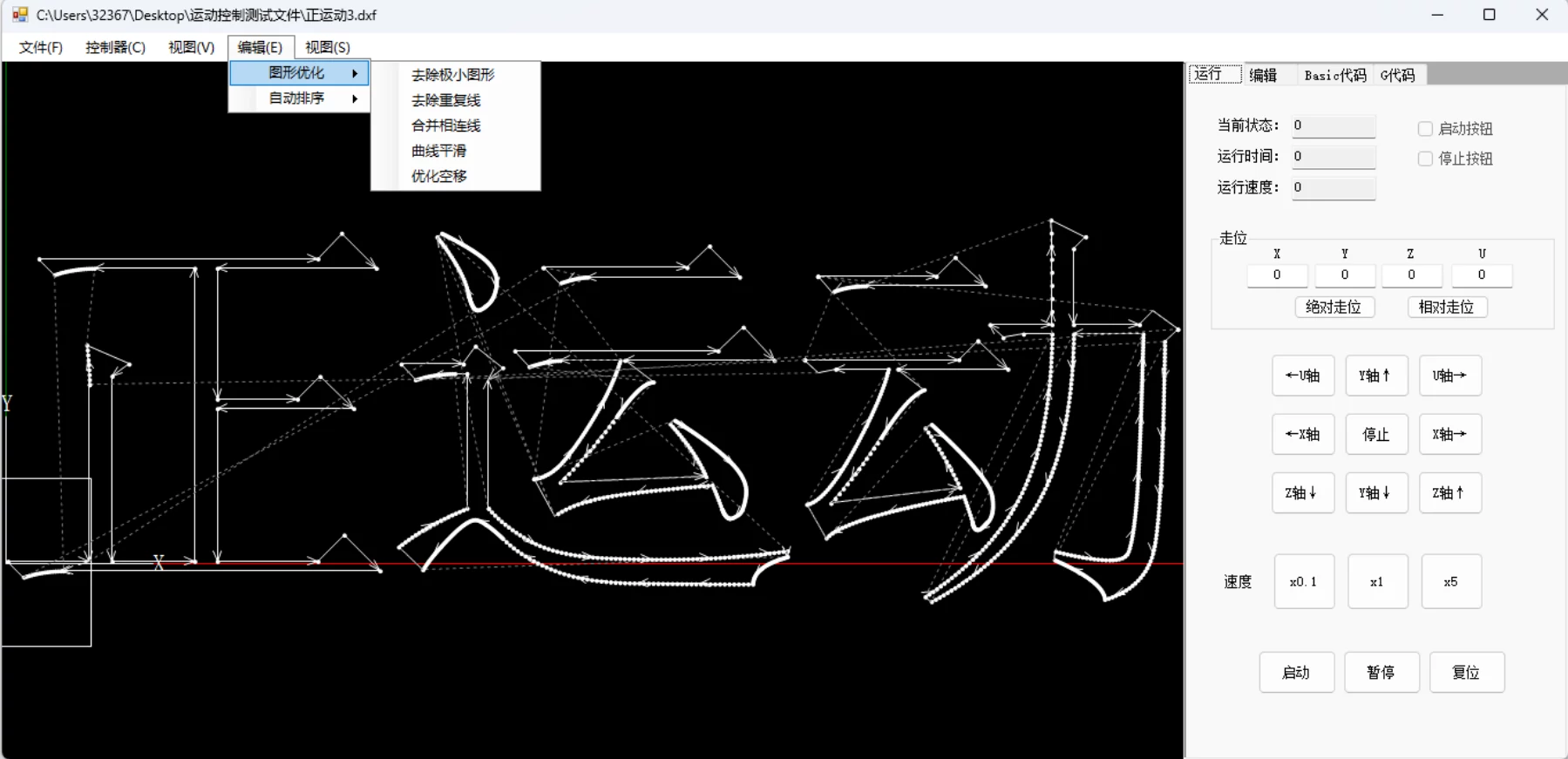

4.點擊編輯可以進行圖形優化或者排序操作。

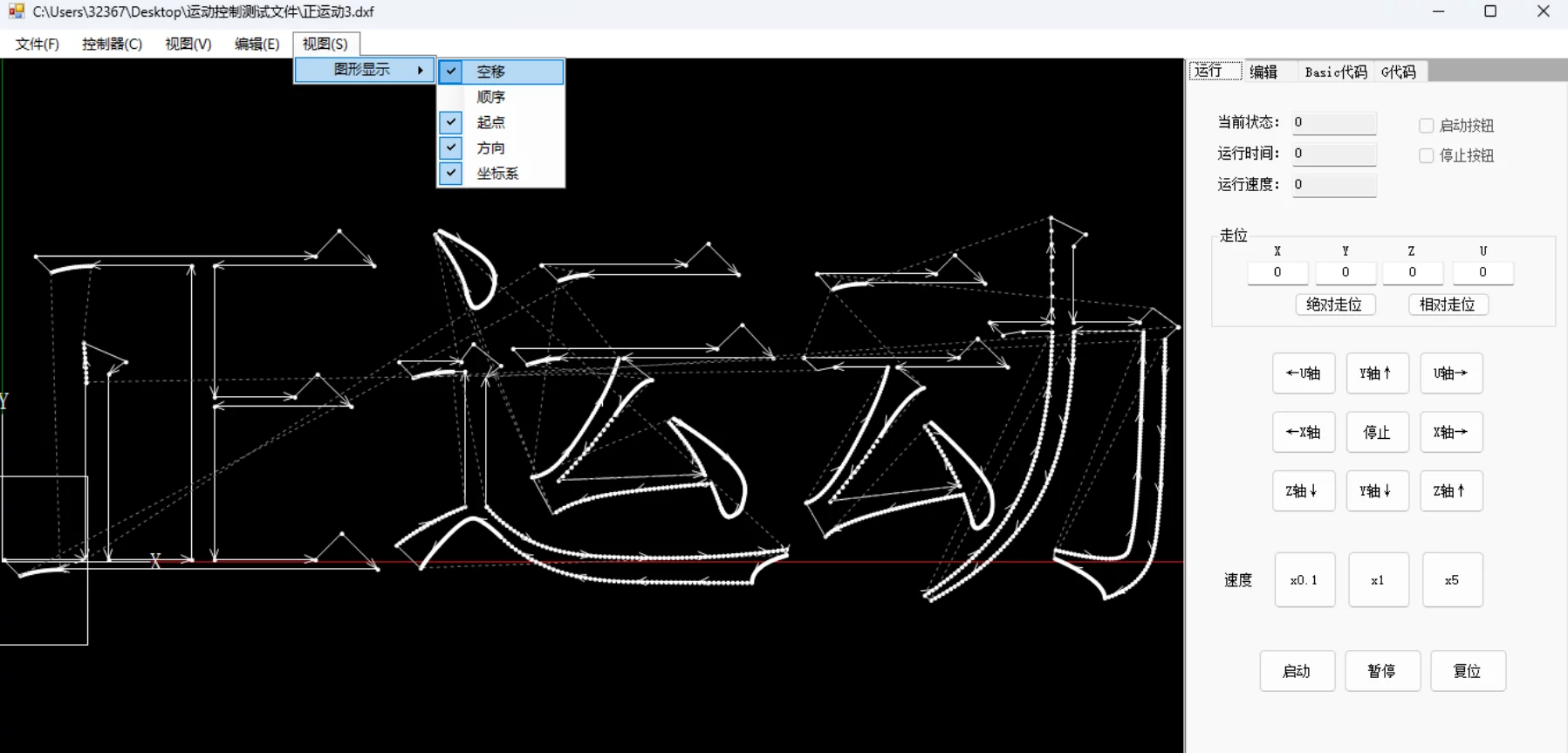

5.視圖中可以選擇空移，順序，標號坐標系的顯示。

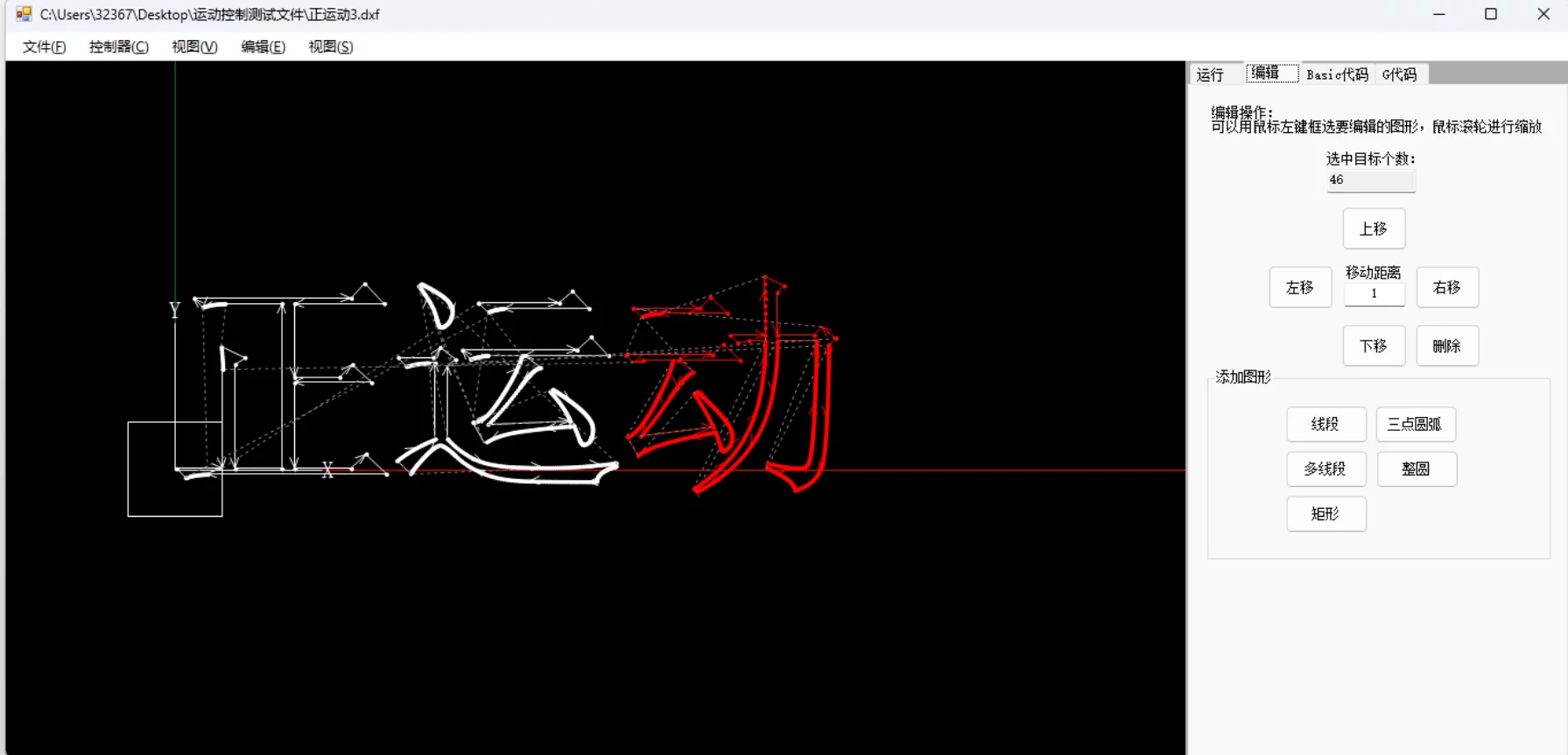

6.點擊右側編輯標簽，進入編輯界面，此時可以框選選中需要編輯的圖案。

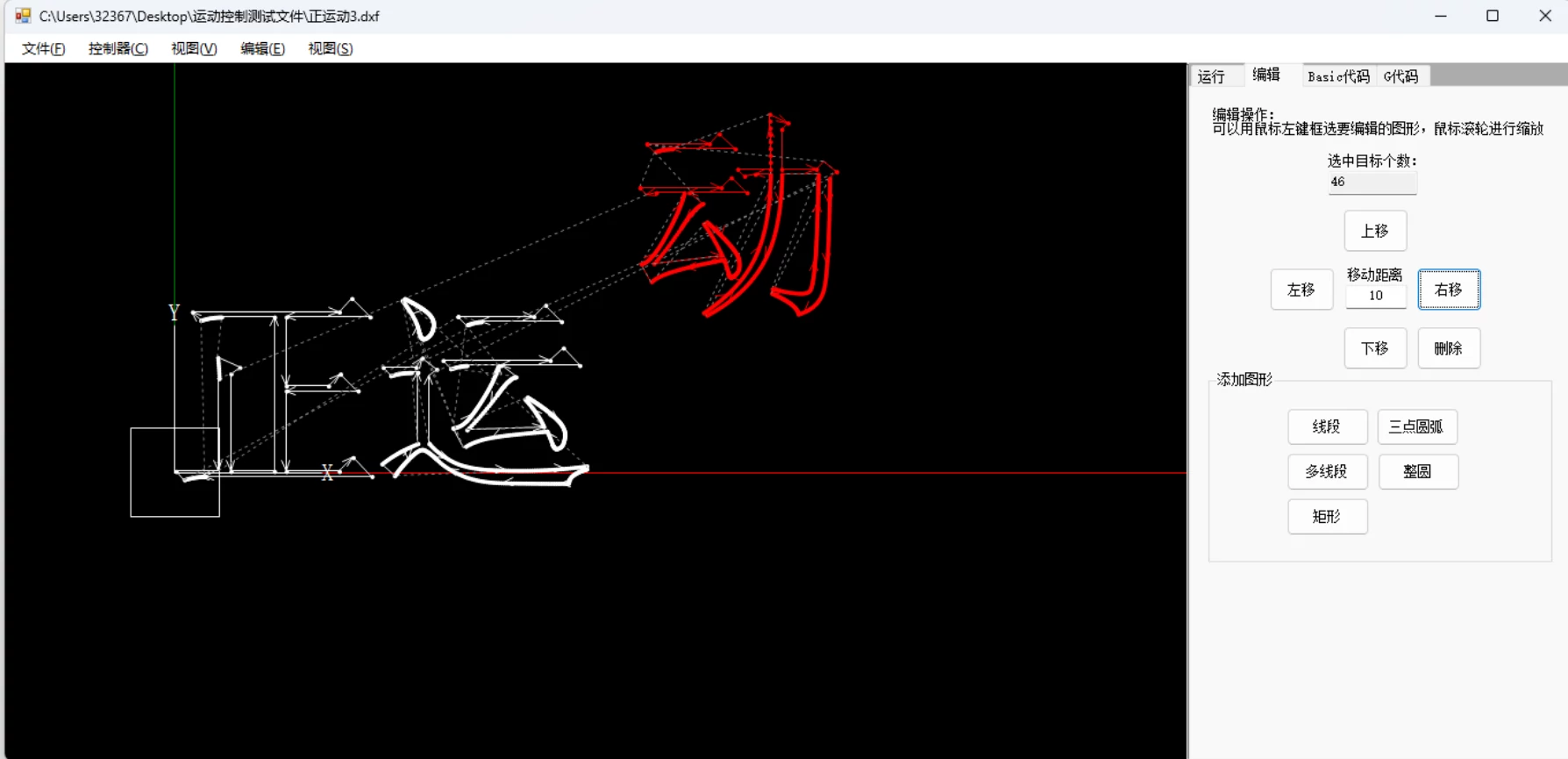

7.設置好移動距離，并點擊上下左右移動，可以平移選中圖案。

8.點擊刪除可以刪除對應圖案。

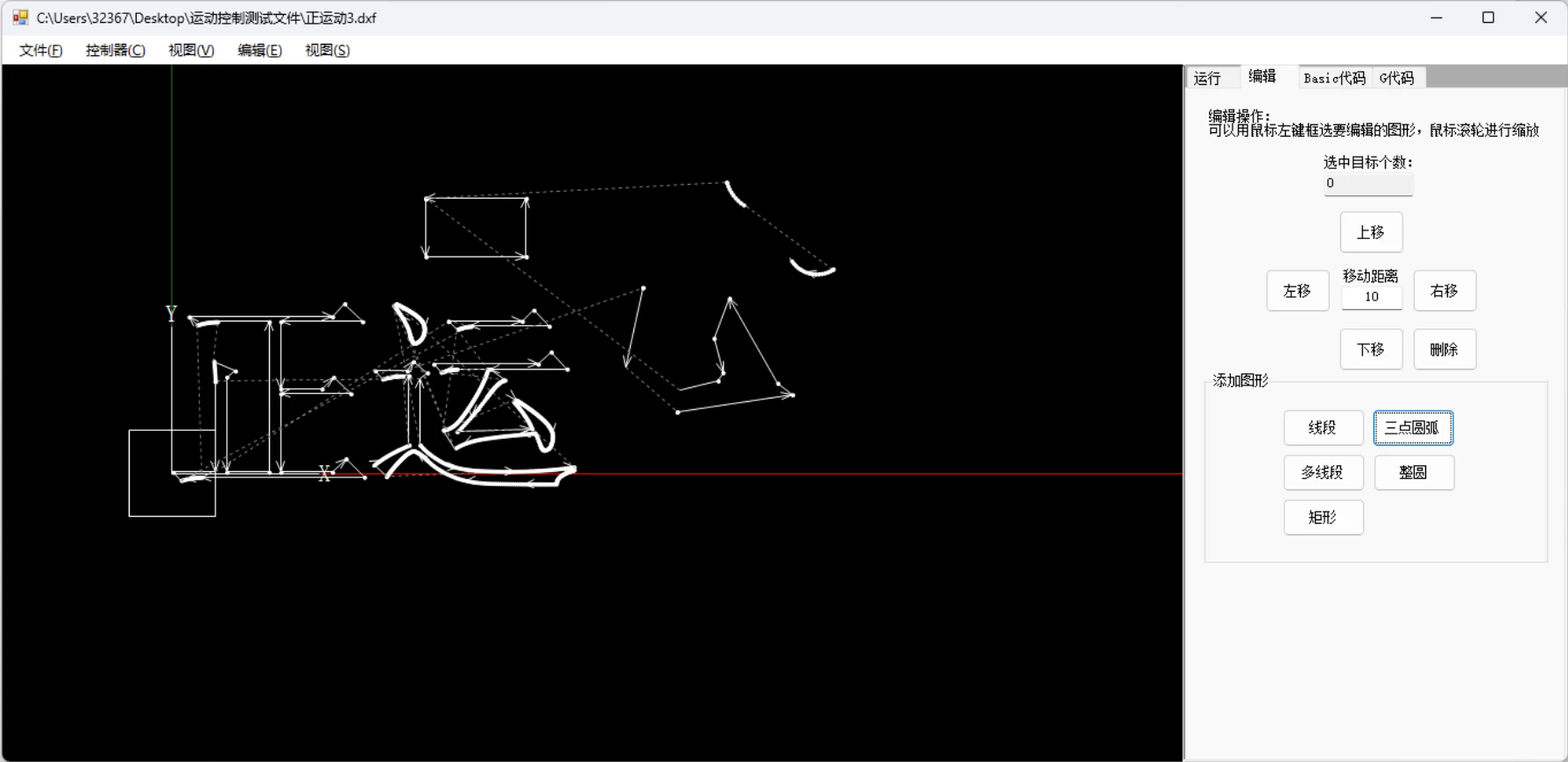

9.點擊添加圖形中的圖案類型，可以添加新圖案。

教學視頻請點擊→C#運動控制開源(一): CAD導圖和小線段速度前瞻的優化之CAD導圖

完整代碼獲取地址

▼

本次，正運動技術C#運動控制開源(一):CAD導圖和小線段速度前瞻的優化之CAD導圖，就分享到這里。
