RS485轉PROFIBUS（PROFIBUS轉RS485）網關模塊網橋總線橋配置參數

當現場RS485設備（例如儀表、變頻器、綜保、軟啟動器）需要與西門子PROFIBUS系統（如S71500、S71200、S7400、CPU315-2PN/DP）進行通信時，可使用疆鴻智能JH-PB-485型網橋。該設備作為協議轉換單元，負責將RS485總線數據轉換為PROFIBUS協議，從而實現從設備層到控制層的無縫集成。

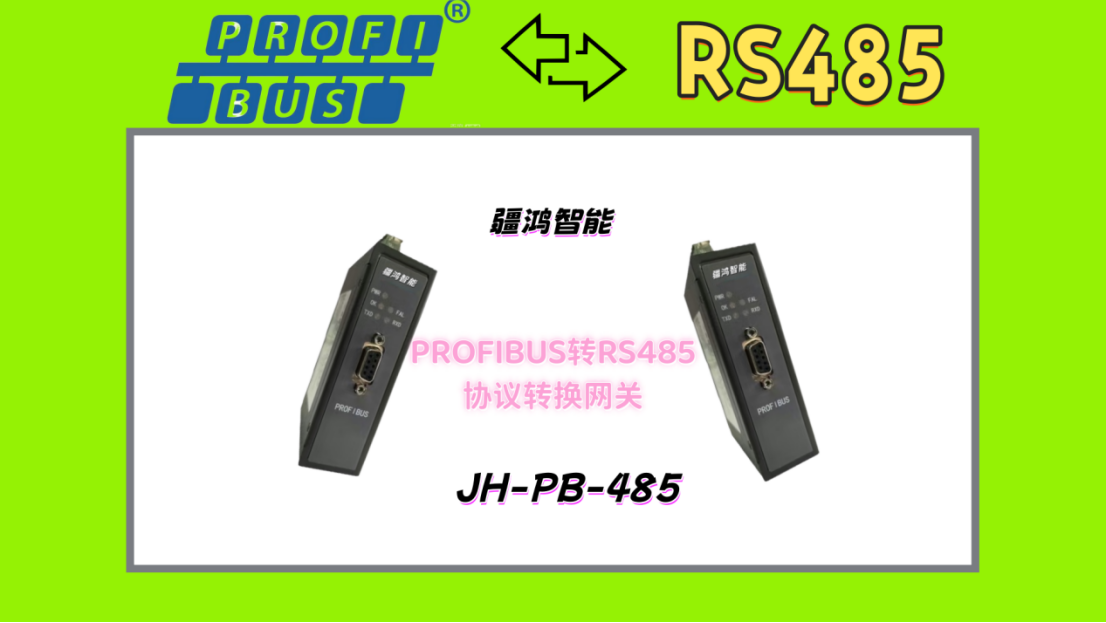

JH-PB-485是一款實現RS485自由協議與PROFIBUS雙向轉換的網關設備。在PROFIBUS總線側，它作為PROFIBUS IO從站運行；在串口側，則提供RS485物理接口，支持用戶自定義的自由協議通信

RS485轉PROFIBUS（PROFIBUS轉RS485）網關相關參數：
⑴ PROFIBUS-DP/V0協議，符合GB/T 20540-2006：測量和控制數字?jǐn)?shù)據通信工業控制系統用現場總線的第3部分PROFIBUS規范；
⑵ 標準PROFIBUS-DP驅動接口, 波特率自適應，最大波特率12M；
⑶ PROFIBUS 輸入/輸出數量可自由設定，最大輸入/輸出: <1> Input Bytes + Output Bytes ≤ 232 Bytes； <2> Max Input Bytes≤224 Bytes；<3> Max Output Bytes ≤224 Bytes；
⑷ 標準RS485接口，半雙工； 字符格式：7位/8位可選、校驗位(偶、奇、無)可選；波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K可選；RS485主/從設備可選；

⑸ RS485最大通信報文長度：發送230字節或接收230字節；
⑹ 供電：10～30VDC，200mA；
⑺ 工作環境溫度：-20～65℃, 相對濕度≤90%（無冷凝）；
⑻安裝與產品尺寸：35mm導軌；40*110*74(mm)
⑼防護等級：IP20。
