做硬件設計的工程師都清楚，板子上的空間從來都不夠用。尤其是給FPGA、ASIC或者多路通信設備供電時，電源部分占的面積往往比核心芯片還大。進口的LTM4644用了很多年，性能和可靠性都有口碑，但4A的通道電流和5.01mm的封裝厚度，在用在如今越來越緊湊的板卡上，開始顯得有些力不從心了。

上海宸嶼電子成功推出GC4644N后，又往前推了一步。GC4644S把單通道輸出能力從4A拉到了5A，四路并聯能頂?shù)?0A，封裝厚度卻壓到了3.5mm——比進口方案還薄了30%。同時保留了-55℃~125℃的軍溫級選項，以及原生4V~20V的寬輸入范圍。這意味著在同樣面積的板子上，你可以塞進去更高的功率密度，或者給散熱多留出一點空間。

單通道5A、并聯20A，意味著什么？

GC4644S每個通道的直流輸出額定值為5A，峰值過流保護典型值達到7A。多出的這1A通道電流，并不是為了讓模塊跑在極限狀態，而是給負載波動留出余量。以FPGA為例，邏輯資源利用率變化、時鐘頻率調整都會帶來瞬態電流跳變。5A的額定值意味著在4A以下長期工作時，模塊處于輕載狀態，發熱更小、壽命更長。四通道并聯輸出20A，比LTM4644的16A高出25%。對于需要單路大電流的場合，用GC4644S的兩通道并聯就可以獲得10A，四通道并聯可到20A。

封裝厚度與輸入范圍：減法與加法

GC4644S采用BGA77封裝，尺寸9×15×3.5mm。LTM4644為BGA-77，厚度為5.01mm。兩者引腳完全兼容，但厚度減少了1.5mm，約30%。對于雙層板或者多層板堆疊的設計，這一毫米半可能就是能不能放進標準1U機箱的區別。輸入電壓方面，GC4644S原生支持4V~20V，從12V服務器背板到19V工業適配器，都能直接接入。LTM4644若要工作于14V~20V，需要額外提供SVIN偏置電源。GC4644S省去了這幾顆偏置電阻電容，也少了一個潛在的失效點。

適合哪些設計場景

多軌FPGA/ASIC供電：四路輸出覆蓋核壓、I/O、輔助電壓，單模塊解決。

通信基站與網絡設備：12V/19V總線下為射頻、基帶、時鐘獨立供電。

工業自動化：寬輸入范圍與-40℃~125℃寬溫，適應車間電壓波動與高溫。

航天地面設備：軍溫級支持-55℃低溫啟動，適用于信關站、測控站等室外設施。

醫療儀器：5mV低紋波，滿足超聲、監護儀對電源純凈度的要求。

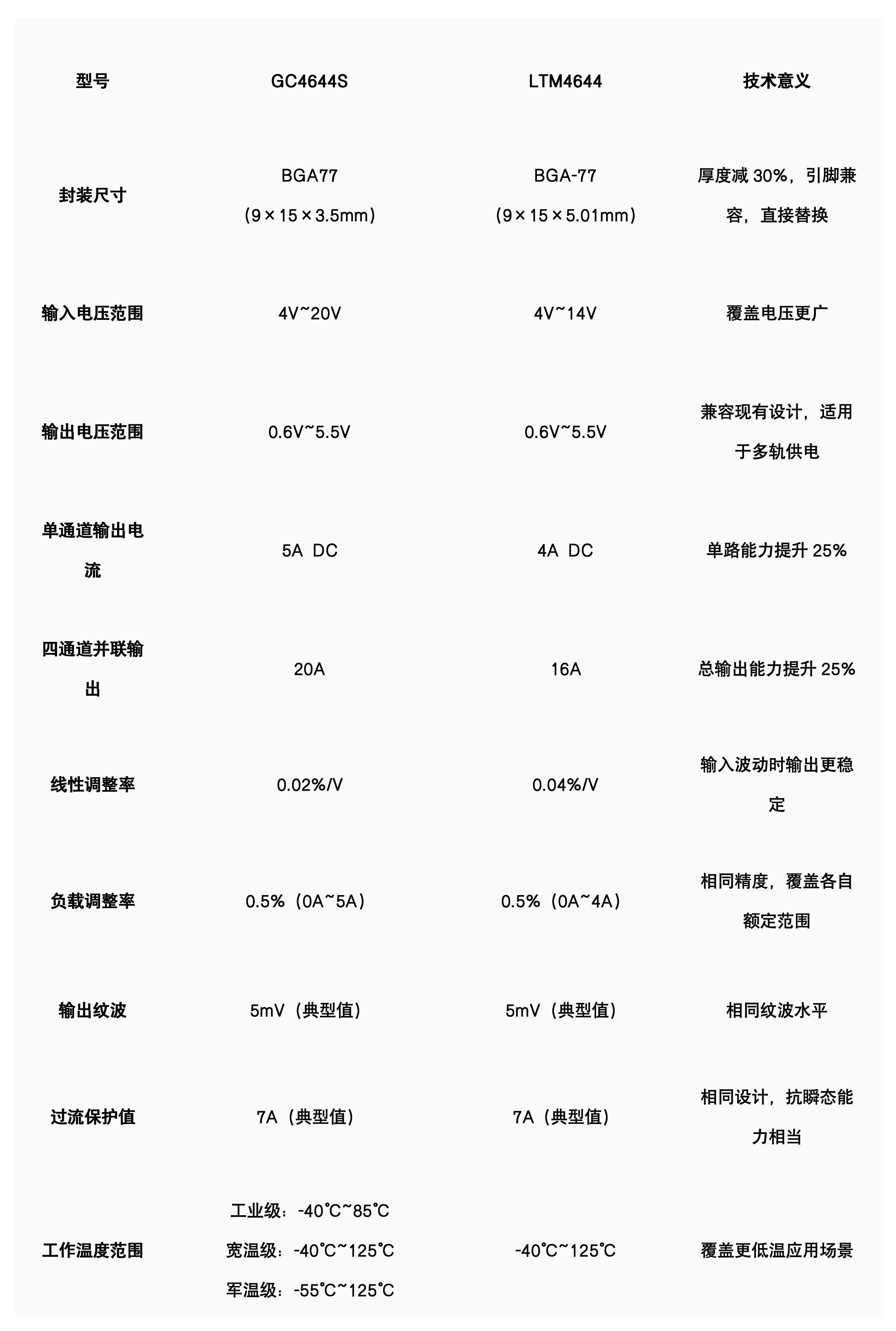

關鍵參數對比 ：
