雷達系統通常 24 小時全天候運行，停機時間極短。如要維持系統的正常運行，需要快速識別系統組件的任何缺陷問題。R&S?ZNH 手持式矢量網絡分析儀協助現場工程師快速可靠地維護雷達系統，以盡量縮短停機時間。

您的任務

偏遠站點中的雷達系統經常遭遇惡劣天氣侵襲，導致系統組件不可避免地出現機械損壞，系統性能逐漸降低，并引發意外故障。為了縮短停機時間，工程師會經常對系統組件的性能進行例行維護檢查。工程師必須快速準確地發現并解決雷達故障。表格中顯示了系統維護期間執行的部分測量任務，以便確保系統性能出色。

具備多種功能的電池供電型手持式儀器更適用于這些現場測量，無需使用多個工具。此外，在偏遠站點使用的儀器必須采用堅固的無風扇設計。

常見測量參數

測量參數 目的 系統組件

故障點距離 確定傳輸線中斷問題 電纜、波導

S 參數 識別傳輸和反射參數的性能下降問題 天線、濾波器、旋轉接頭

功率 檢測所需的功率電平 信號源、STALO、COHO 振蕩器

脈沖 驗證所需的脈沖寬度、脈沖周期、峰值功率 發射機、接收機

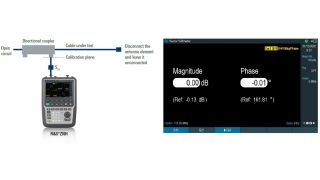

波量/波量比 驗證相位和幅度 相控陣天線

羅德與施瓦茨解決方案

雙端口 R&S?ZNH 矢量網絡分析儀簡化了工作頻段高達 Ku 頻段的偏遠站點的維護任務。R&S?ZNH 重量輕，并集成故障點距離 (DTF)、功率計、波量/波量比和脈沖測量功能，有助于工程師執行維護任務并快速恢復停機系統。

圖 1：通過 DTF 測量檢測故障。

應用

驗證傳輸路徑

如果傳輸路徑中的電纜出現故障、連接器松動或濾波器損壞，會導致無用的信號反射。DTF 測量有助于確定故障點的確切位置。為此，安裝時將布線良好的裝置的跡線在分析儀中保存為校準后的參考 DTF 跡線。

工程師可以調用設置并將當前的 DTF 測量值與存儲的跡線進行比較，從而檢測異常并確定故障點的確切位置。圖 1 顯示距測試點 9.801 米處檢測到的可能故障點并標記為 M1。

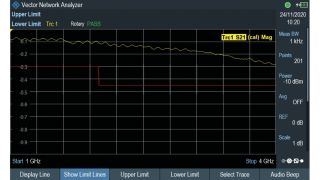

圖 2：S21 插入損耗測量。

驗證旋轉接頭的性能

網絡分析儀模式能夠評估不符合規格的組件性能下降情況。雷達系統通常使用旋轉接頭以在控制器和旋轉天線之間進行射頻連接。

評估隨旋轉產生的插入損耗變化，以便驗證旋轉接頭的性能

執行全雙端口校準以補償連接電纜損耗

將校準后的電纜連接到旋轉接頭輸入端和輸出端

檢查 S21 測量值，并在旋轉接頭的所有旋轉角度范圍內進行調整，確保測量值處于所需范圍內

圖 2 顯示插入損耗測量，其中最大損耗為 0.3 dB，符合旋轉接頭的規格。

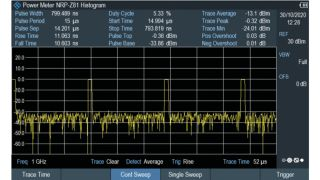

圖 3：使用峰值功率探頭的脈沖測量。

脈沖測量

在功率計模式下使用寬帶功率探頭可協助工程師驗證雷達脈沖特性。發射脈沖的峰值功率、脈沖寬度、脈沖上升/下降時間和脈沖重復頻率屬于重要參數，并按照國際組織定義的限值加以核查。將功率探頭直接連接到耦合的發射機輸出監測點以進行測量。任何形狀不規整的脈沖都將導致無法準確檢測到位置和距離，進而造成目標讀數錯誤。

總結

堅固耐用的 R&S?ZNH 是一款理想的分析工具，并一體化提供多種適用于偏遠站點的重要維護功能。因此，工程師能夠在偏遠站點有效快速地確定故障點位置，并可靠確保系統性能。
