一、行業痛點與需求

在食品、五金、電子元器件等行業的質量檢測環節，金屬探測設備是把控產品質量、防止金屬異物混入的核心設備，其探測靈敏度、運行狀態和檢測數據的記錄追溯直接關系到產品質量安全。傳統歐姆龍 CP1E PLC 因缺少以太網接口，與上位機的通信依賴串行鏈路，數據傳輸速度慢且抗干擾能力弱，在工業現場復雜的電磁環境下，易出現探測數據傳輸中斷、失真問題，無法實時記錄金屬異物的探測位置、大小、檢測時間等關鍵信息。

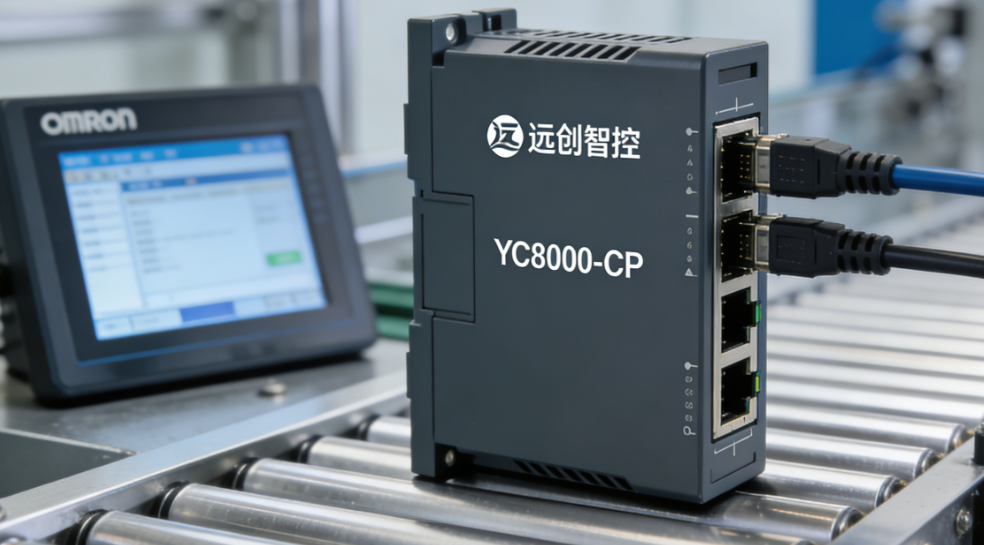

為破解這一難題，遠創智控研發的 YC8000-CP 歐姆龍 PLC 以太網模塊，專為歐姆龍 CP1E 系列 PLC 設計，可實現 PLC 與以太網的穩定連接，讓金屬探測設備的網絡監控、數據自動上傳、遠程故障診斷成為現實，匹配各行業的質量檢測與追溯需求。

二、項目背景

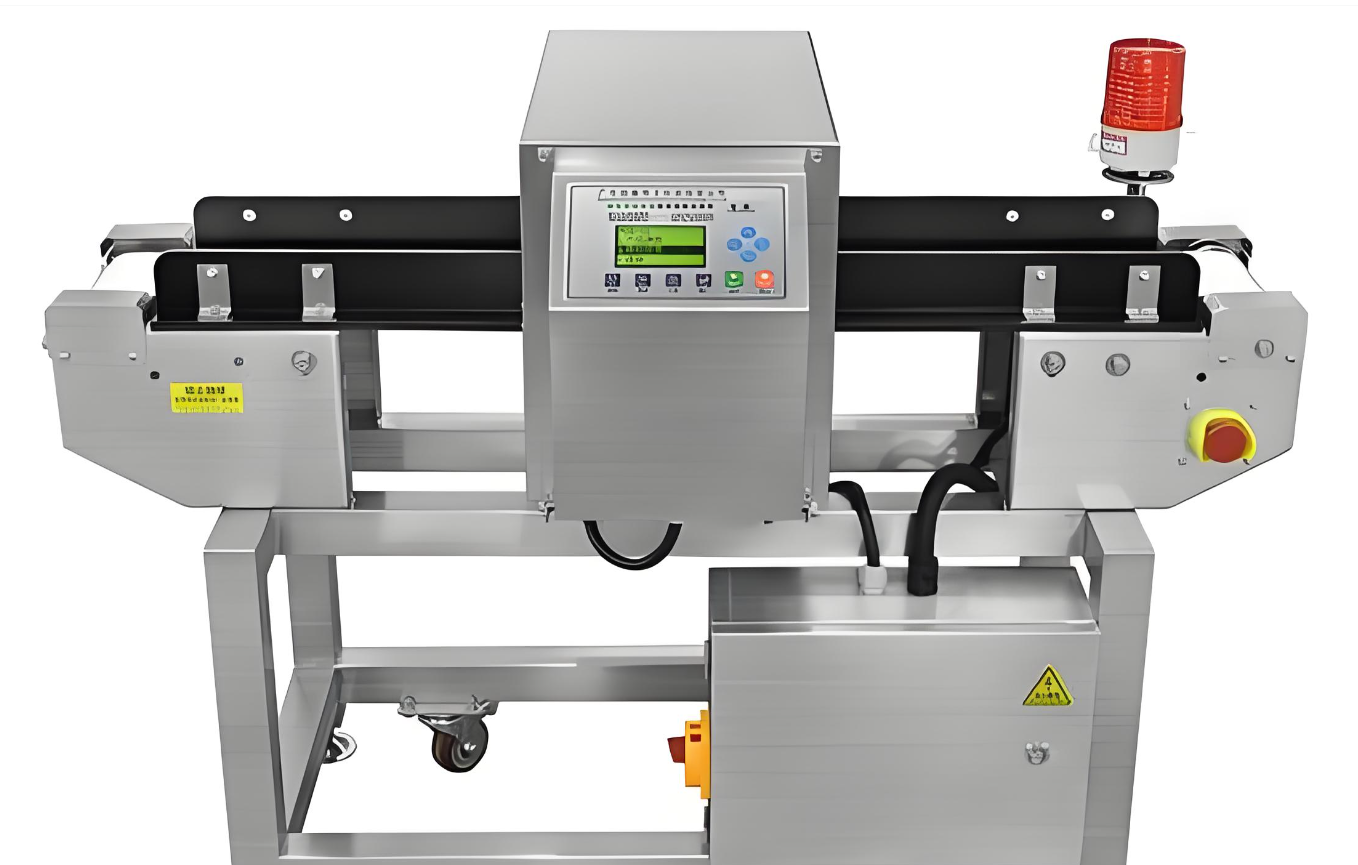

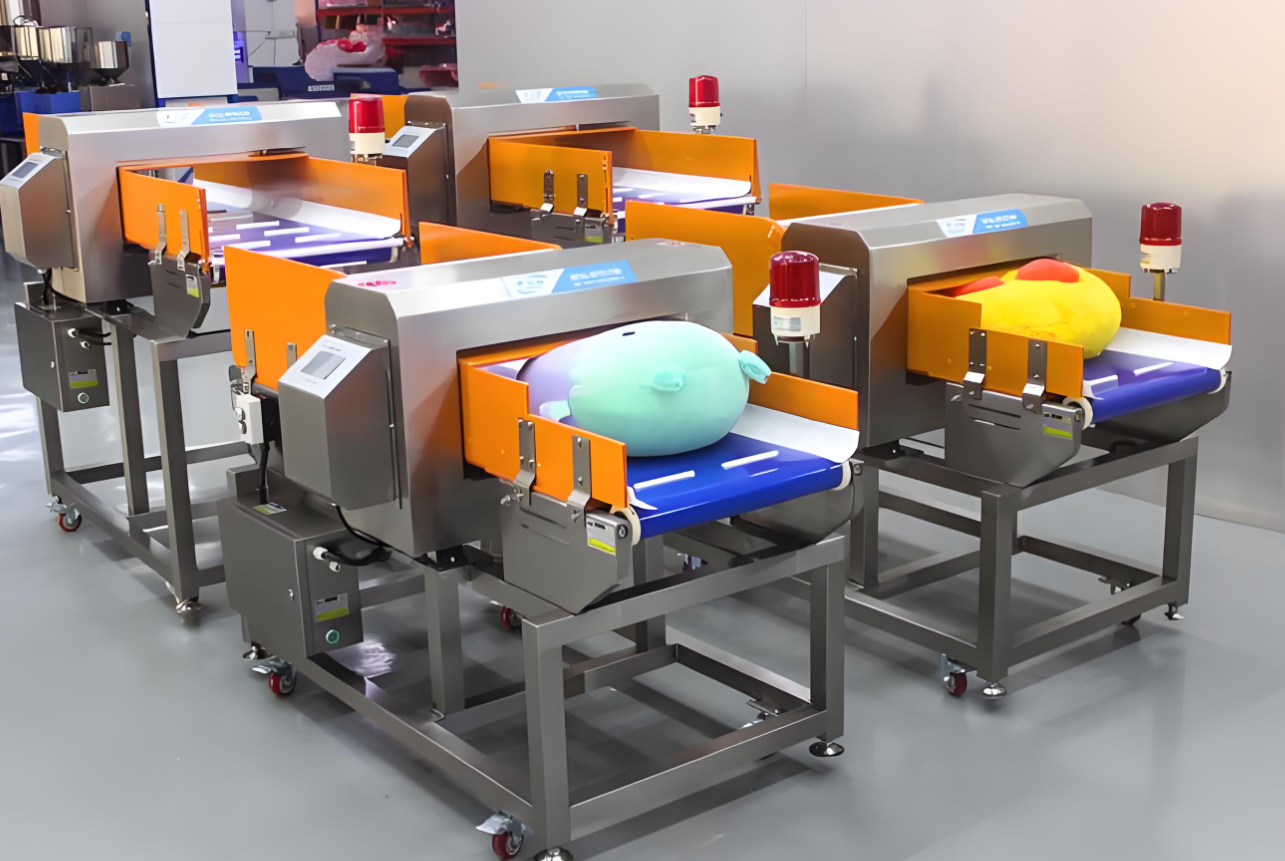

某大型食品加工企業的休閑食品生產線配備多臺金屬探測設備，核心控制系統均采用歐姆龍 CP1E PLC。隨著國家對食品質量安全追溯要求的不斷提高，以及企業自身精益化管理的需求，原有串行通信模式已無法滿足金屬探測數據的實時采集、自動記錄和遠程監控需求，且人工統計檢測數據的方式效率低下，難以應對大批量生產的質量管控要求。為實現金屬探測設備的智能化監控、檢測數據的數字化追溯和設備的遠程管理，企業引入遠創智控 YC8000-CP 歐姆龍 PLC 以太網模塊，彌補 CP1E PLC 無以太網接口的缺陷，構建一體化的金屬探測質量監控體系。

三、設備選型與配置

1. 設備選型

·PLC 型號：歐姆龍 CP1E

·以太網模塊型號：遠創智控 YC8000-CP PLC 以太網模塊

·觸摸屏型號：三菱 GS2107-WTBD（HMI）

2. 硬件連接

·將 YC8000-CP PLC 以太網模塊直接插入歐姆龍 CP1E PLC 的 DB9 通訊口，由 PLC 直接供電，無需額外配置電源適配器，適配工業現場的緊湊安裝環境。

·使用屏蔽超五類網線將 YC8000-CP 的 RJ45 以太網口連接至食品車間的工業抗干擾局域網交換機，有效抵御車間設備的電磁干擾，保障數據傳輸穩定。

·將三菱 GS2107-WTBD 觸摸屏的專用通訊線纜接入 YC8000-CP 以太網模塊的擴展通訊口，實現觸摸屏與 PLC 的近距離高速數據交互，方便現場操作人員實時查看設備狀態。

3. 軟件配置

·上位機編程軟件：歐姆龍 CX-Programmer

·觸摸屏組態軟件：三菱 GT Designer3

·以太網模塊配置工具：遠創智控調試軟件

四、實施過程

1. 現場勘查與規劃

項目實施前，技術團隊對企業食品生產車間的金屬探測設備布局、現場電磁環境、工廠局域網架構以及質量檢測數據的上傳要求進行全面勘查。重點確認各金屬探測設備的探測數據采集點、現場觸摸屏的安裝位置（考慮車間防水、防油污需求）以及監控中心的網絡接入節點。根據食品生產的衛生要求、設備的運行特性和企業質量追溯平臺的對接標準，制定了兼顧安裝便捷性、運行穩定性和衛生安全性的硬件安裝、網絡配置和軟件調試方案。

2. 模塊安裝與調試

·硬件安裝：選擇生產線停產時段進行施工，將 YC8000-CP 以太網模塊精準安裝至歐姆龍 CP1E PLC 的 DB9 通訊口，完成以太網線、觸摸屏通訊線的連接，所有線路均采用食品車間專用的防水、防油污線槽進行布置和防護，符合食品生產的衛生規范。

·模塊配置：通過遠創智控調試軟件對 YC8000-CP 模塊進行網絡參數配置，設置專屬靜態 IP、子網掩碼和網關，匹配工廠工業局域網的網段要求；通過模塊的 Web 服務器管理界面，實時檢測模塊與 PLC 的通信狀態，對通信鏈路進行抗干擾優化，確保在車間復雜電磁環境下通信無中斷。

·軟件調試：在上位機端安裝歐姆龍 CX-Programmer 軟件，通過以太網與 YC8000-CP 模塊建立穩定連接，實現 PLC 探測程序的遠程上傳、下載和在線參數調整（如探測靈敏度）；在三菱 GT Designer3 軟件中進行觸摸屏組態編程，搭建包含設備運行狀態、探測靈敏度實時顯示、金屬異物報警、檢測數據本地查詢的現場操作界面，確?，F(xiàn)場操作人員可通過觸摸屏快速掌握設備狀態，并對簡單參數進行調整。

3. 系統測試與優化

完成硬件安裝和軟件調試后，結合食品生產的行業特點，開展全維度的系統測試，重點驗證系統的穩定性、數據準確性和報警及時性，測試內容包括：

·探測數據傳輸測試：通過上位機和三菱觸摸屏，實時采集金屬探測設備的探測靈敏度、異物探測信號、傳送帶速度等數據，驗證數據傳輸?shù)臏?zhǔn)確性和實時性，確保金屬異物的檢測信息可完整、無延遲記錄。

·遠程監控與參數調整測試：在企業質量管控中心的上位機終端，通過以太網連接 YC8000-CP 模塊，實現對車間各金屬探測設備的遠程實時監控，并遠程調整探測靈敏度參數，驗證遠程操作的有效性和響應速度。

·故障報警與數據追溯測試：模擬金屬探測設備常見故障（如傳感器故障、探測靈敏度不足、傳送帶卡滯），驗證系統是否能快速捕捉故障信號，在上位機和觸摸屏同步發出報警提示；同時模擬金屬異物探測場景，驗證上位機是否能自動記錄異物探測的時間、位置、設備編號等信息，實現檢測數據的數字化追溯。

根據測試結果，對模塊的通信參數、數據采集頻率進行優化，對觸摸屏的操作界面進行簡化，使其更適配食品車間現場操作人員的使用習慣。

五、總結

遠創智控 YC8000-CP 歐姆龍 PLC 以太網模塊在金屬探測設備中的成功應用，徹底解決了傳統歐姆龍 CP1E PLC 無以太網接口、數據傳輸抗干擾能力弱、檢測數據難以數字化追溯的行業痛點。通過模塊與三菱觸摸屏、上位機的協同工作，實現了金屬探測設備的實時監控、遠程參數調整、故障智能報警和檢測數據數字化追溯，不僅提升了食品生產的質量檢測精度和生產效率，還讓企業的質量管控工作更貼合國家行業標準，為企業打造智能化、標準化的食品生產質量管控體系提供了堅實的技術支撐。

(具體內容配置過程及其他相關咨詢可聯系楊工。)
