隨著AI、衛通等新型技術的廣泛應用和手機、平板、音箱等智能設備的快速發展，消費者對設備的功能完備性、外型美觀度、輕薄便攜續航、攝影成像和音頻播放音場音質等核心性能的要求日益提升。高集成度的模塊化方案成為趨勢，例如手機攝像頭的LDO PMIC供電方案、ISP圖像處理方案和聽筒和喇叭二合一方案等。聽筒和喇叭二合一方案不僅能滿足立體聲的獲取，還能顯著提升內部空間利用率，提升消費者體驗的同時也滿足了手機高性能設計要求。

在聽筒和喇叭二合一方案在模式切換時會面臨阻抗不匹配導致的電流噪音問題，如何保證音頻信號穩定傳輸，信號不失真是核心問題。艾為推出專用于高性能音頻設備的高線性度、低失真的高性能音頻模擬開關，可以切換高壓音頻信號通路，解決聽筒和喇叭二合一方案不同模式下阻抗不匹配問題。AW35331FDR是一款單路SPST的高性能音頻模擬開關，可以傳輸超低負壓信號（-20V~20V），持續過流能力大于1.5A，導通阻抗低至90mΩ確保信號完整性和超低失真度的同時也適用于電源信號的切換，且適配1.2V IO控制邏輯。

產品規格

電源電壓范圍(Vcc)：2.3V~5.5V

寬范圍傳輸信號電壓(Vsw)：-20V~+20V

低導通內阻(Ron)：90mΩ(Typ)

通道持續通流能力：＞1.5A

低總諧波失真(THD+N)：-108dB

支持1.2V邏輯控制

工作溫度范圍：-40°C ~ 125°C

封裝尺寸：FCDFN 1.5mm X 1.2mmX 0.4mm-6L

典型應用

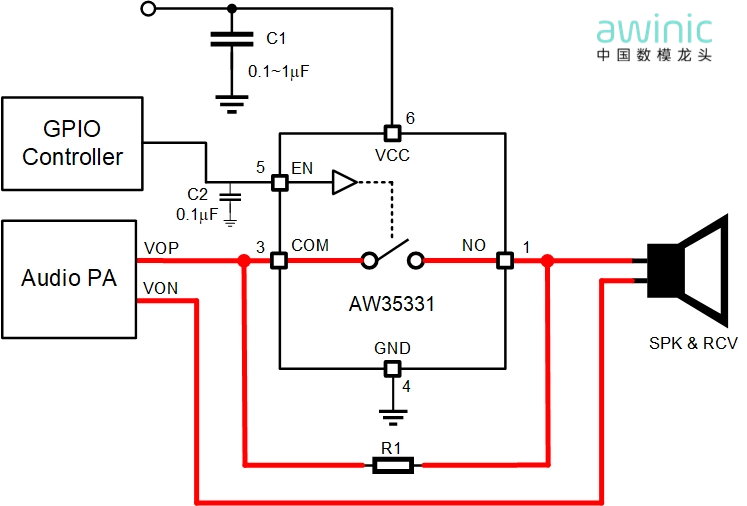

圖1 典型應用圖

引腳定義

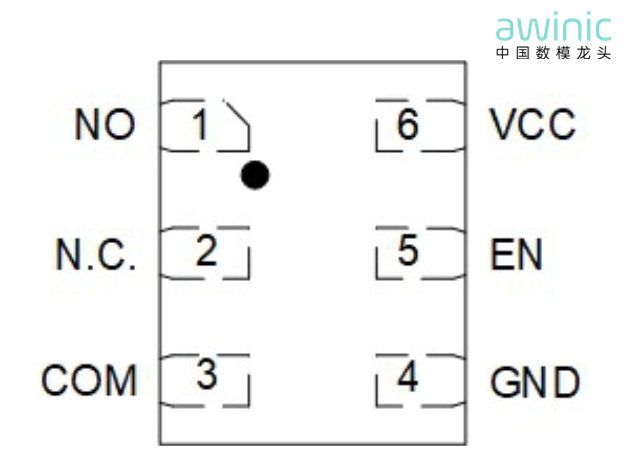

圖2AW35331引腳定義圖

產品優勢

寬范圍傳輸信號電壓(Vsw)

AW35331FDR的傳輸電壓范圍可支持-20V~20V，能夠切換高壓的音頻信號，對寄生導致的負壓防護能力更強，具備更強壯的魯棒性。

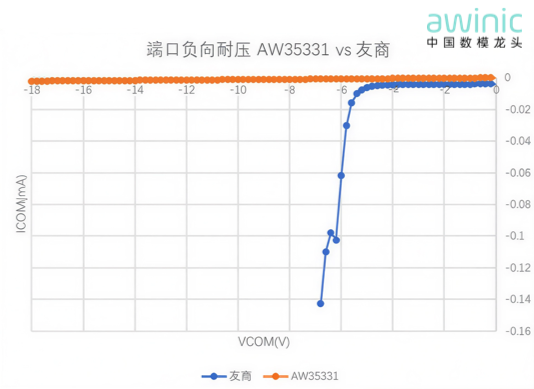

圖3 端口負向耐壓對比圖

-3dB帶寬實測200MHz

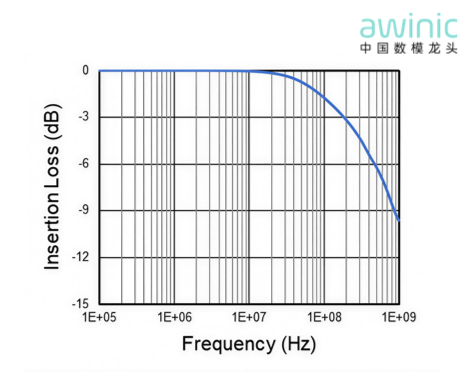

圖4 AW35331帶寬

快速通道打開時間

AW35331FDR的通道打開時間僅35us，可以快速切換信號。

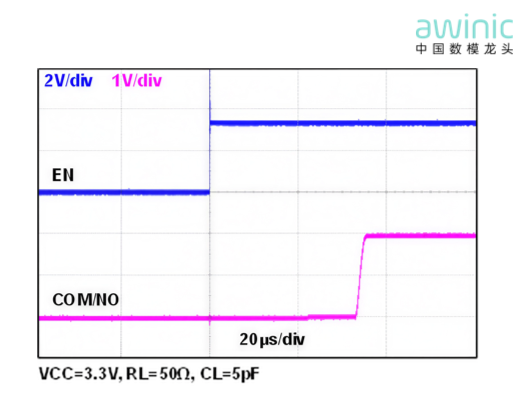

圖5AW35331使能時間ton

艾為作為國內模擬開關領域的頭部芯片廠家，憑借其在技術研發和產品創新方面的深厚積累，未來將繼續推動行業發展，推出更多具有特色的模擬開關產品，進一步滿足市場對高性能、高可靠性的需求，涵蓋更加廣泛的應用場景。艾為致力于在消費電子、工業控制、汽車電子等領域提供創新的解決方案，以進一步鞏固其在模擬開關市場的領導地位。
