聚焦高性能模擬與數模混合產品的供應商思瑞浦3PEAK（股票代碼：688536）推出超低溫漂精密電壓基準模塊 TPR70ULTC。產品通過創新的閉環控溫架構，在–40°C至 80°C的寬工作環境中實現對芯片表面溫度的精準控制，使溫度漂移低至0.1ppm/°C，滿足高端儀器儀表對高穩定度電壓基準的苛刻需求，適用于精密測量設備及高可靠性應用場景。本文主要介紹TC0.2ppm/°C方案，如需更高TC精度0.1ppm/°C，可以聯系思瑞浦銷售團隊。

01

TPR70ULTC 產品優勢

創新恒溫控制架構

針對電壓基準芯片對溫度高度敏感的特性，TPR70ULTC采用獨特的恒溫控制設計，利用功率 BJT（雙極結型晶體管）對PCB進行閉環加熱，為內部電壓基準芯片營造出一個“恒溫環境” 。通過這種精密控制，系統能夠?qū)崟r(shí)調節熱量平衡，使芯片表面溫度始終穩定在80°C左右，有效抵消了外部環境溫度波動對輸出電壓的影響。

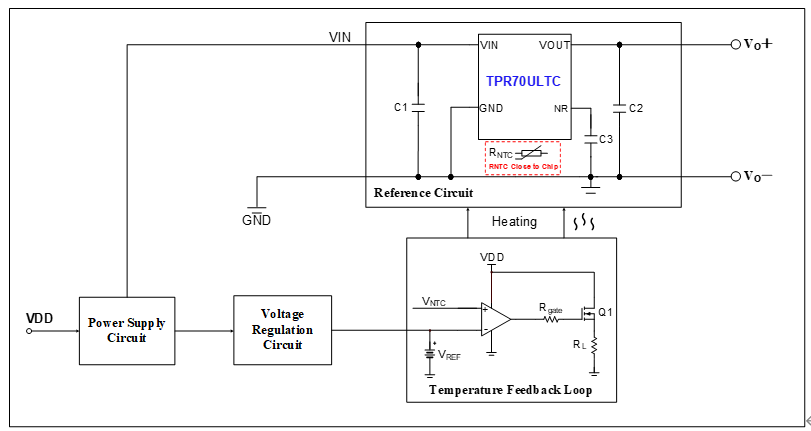

圖1、TPR70ULTC閉環溫控電路

超低溫漂表現

得益于創新恒溫控制架構的加持，TPR70ULTC實現了行業領先的溫漂抑制能力。在-40°C至80°C的寬環境溫度測試中，模塊的溫度系數（TC）典型值僅為 0.2ppm/°C。實驗測試結果顯示，其表現可優至 0.19ppm/°C，大幅提升了系統的測量精度與長期穩定性。此外，針對極致精度需求，思瑞浦還可提供高達 0.1ppm/°C的更高性能定制化方案。

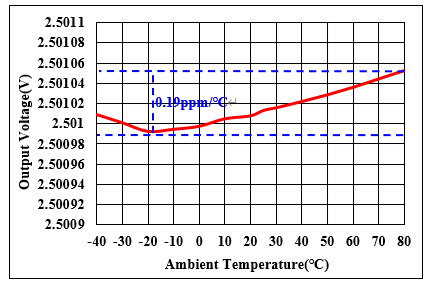

圖2、TPR70ULTC輸出電壓與環境溫度的關系

優異的長期穩定性和熱遲滯性能

TPR70ULTC模塊在設計上充分考慮了精密系統對重復性和長期可靠性的嚴苛要求。在長期穩定性方面，TPR70ULTC的長期穩定性可以做到10ppm@1000h。另外熱遲滯是衡量電壓基準在經歷溫度循環后回復能力的關鍵指標，TPR70ULTC在經歷熱循環（從-40°C到80°C再回到室溫）后展現出優異的穩定性。測試結果表明，器件的輸出電壓在第二個循環時即可達到穩定狀態，極大縮短了精密儀器在復雜環境下的預熱與穩定時間。同時模塊內置軟啟動功能，啟動電流限制在300mA以下，有效降低系統浪涌沖擊，確保長期運行的可靠性。

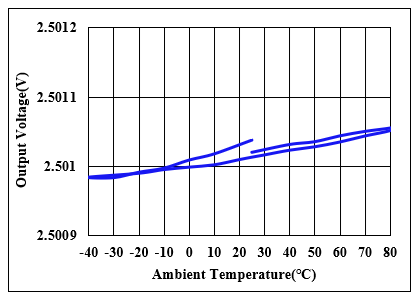

圖3、熱遲滯性能隨溫度循環變化（25°C→-40°C→80°C→25°C，首循環）

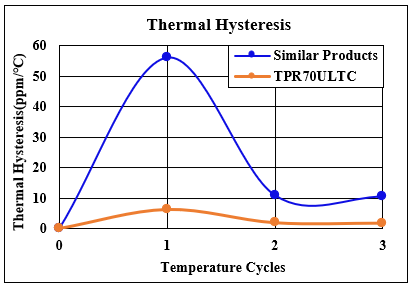

圖4、熱滯回與溫度循環的關系

超低噪聲輸出

在0.1-10Hz低頻段，TPR70ULTC模塊對由帶隙單元引起的閃爍噪聲（1/f 噪聲）進行了深度優化，具備極低的噪聲特性小于5uV/div。同時用戶可以在VOUT引腳增加大容量旁路電路來抑制寬帶噪聲（10Hz~10kHz），進一步降低噪聲輸出。

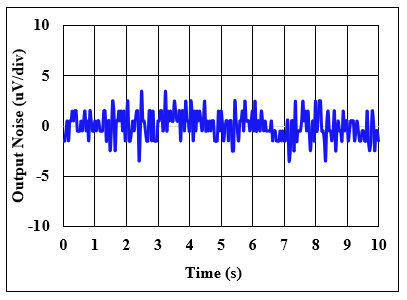

圖5、0.1-10Hz頻段電壓噪聲特性

02

TPR70ULTC 產品特性

寬輸入電壓范圍：9V至16V；

低溫度系數：典型值0.2ppm/°C（-40°C至80°C）；

熱遲滯：快速收斂，二次循環即達穩定；

低頻噪聲（0.1-10Hz）：噪聲輸出小于5uV/div，支持旁路電容優化。

03

TPR70ULTC典型應用

TPR70ULTC專為高精度測試測量設備設計，廣泛應用于數字萬用表、精密數據采集系統、校準儀器、自動化測試設備等領域。TPR70ULTC超低溫漂帶來極高電壓基準穩定性，為高精度儀器儀表提供理想選擇，特別是在環境溫度波動較大的工業現場和計量實驗室環境中，能夠確保測量結果的一致性。

電壓基準芯片對溫度變化極為敏感。TPR70ULTC通過功率BJT加熱PCB形成"恒溫環境"，確保電壓基準芯片始終處于設定的最佳工作溫度點，忽略外界環境溫度的劇烈變化，實現超低溫漂性能。

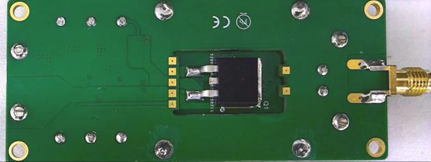

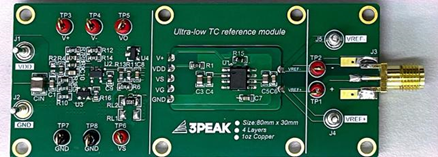

圖6、TPR70ULTC硬件評估板
