高性能 Audio DSP（音頻數字信號處理器）的核心工作原理是通過對?數字音頻信號進行數學運算和算法處理?，實現音質優化、噪聲抑制、空間增強等效果。

信號采集與轉換:

一、若輸入為?模擬音頻信號?（如麥克風、線路輸入），首先通過?ADC（模數轉換器）?將其轉換為數字信號。

二、轉換過程依據設定的?采樣率?（如8 kHz至384 kHz）和?比特深度?（如16-bit、24-bit、32-bit）對模擬信號進行離散化采樣和量化。

三、若輸入為?數字信號?（如I2S、S/PDIF、光纖），則直接進入數字處理階段，避免額外的模數轉換損耗。

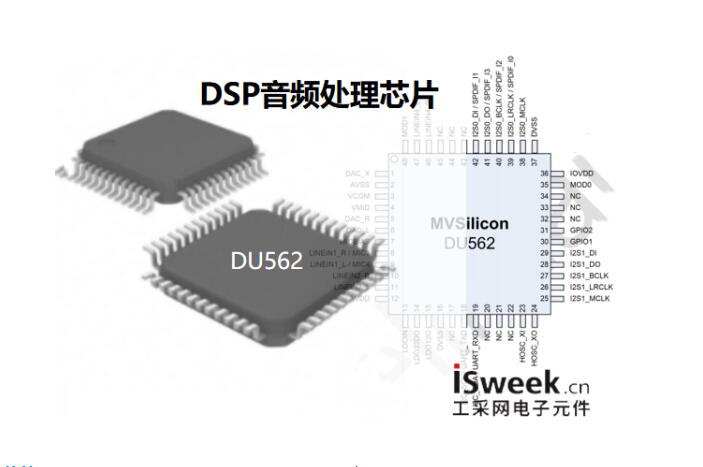

高性能Audio DSP-DU562

工采網代理的DU562是一款由高性能32位DSP核光纖接口音頻處理芯片，該芯片支持多種數字音頻接口，集成多種音效算法，采用LQFP48封裝；可對音樂播放及人聲進行實時音效處理；能提供高品質的音頻體驗。

DU562芯片為集成音頻DSP算法的音頻芯片，出色的音頻處理能力、靈活的接口配置與豐富的算法，高保真處理體系，從源頭保障聲音的純凈與細膩，能實現多種音頻功能如混響、均衡、濾波、反饋抑制等。內置一套完整的音頻處理算法庫，覆蓋回聲抑制、噪聲抑制、音效增強等全場景需求，為不同應用場景量身定制專屬音效方案。

DU562搭載4路Audio-ADC，信噪比（SNR）高達94dB以上，支持8KHz至48KHz多種采樣率，并兼容單端/差分輸入。同時，芯片集成3路Audio DAC，SNR≥105dB，輸出擺幅達1.067Vrms，可直驅160Ω或320Ω耳機，較大輸出功率40mW；無論是線路輸入還是麥克風采集，都能實現低失真、高動態范圍的音頻信號處理。

工作溫度：-40℃到 85℃環境下工作；支持低功耗 Deepsleep 模式；支持直驅16Ω或32Ω耳機，輸出功率為40mW；支持2路模擬麥克風（MIC3, MIC4）；1個S/PDIF輸入接口；2個全雙工I2S輸入，8KHZ-192KHz采樣率，有效位寬為32Bits；模擬LINEIN支持單端輸入或差分輸入。

功能模塊和信號流圖：

功能模塊和信號流圖

數字信號處理：

噪聲消除與回聲抑制?：利用自適應濾波技術降低背景噪音和回聲干擾。

均衡（EQ）與動態范圍壓縮（DRC）?：調整頻響曲線，控制音量動態，防止失真。?

?3D環繞與虛擬低音?：通過聲場建模（如 MV3D 技術）模擬多聲道空間感，增強低頻感知。

變調、混響、相位控制、嘯叫抑制?：支持多種音效處理，適用于卡拉 OK、汽車音響等場景。

AI增強功能?：部分高端芯片集成 AI 加速器，實現語音識別、環境自適應降噪等智能處理。?

格式轉換與采樣率適配?：支持不同編碼格式（如 PCM、DSD）和采樣率之間的無縫轉換。

處理性能與開發支持：?

?DSP性能?：三款型號均為從機模式DSP，可對音樂播放及人聲進行實時音效處理。

?開發工具?：全系列支持QomoSOUND? ACPWorkbench（V3/V2版本）。

開源SDK包含10+音頻算法庫（AEC/ANS/AGC等）支持DSP算法深度定制（需NDA）提供參考設計原理圖（6層板方案）。

DU562提供多種控制接口選項，適應不同系統架構：

通用GPIO：提供2個可編程GPIO，便于實現外部控制與狀態指示。

PC調試：支持USB 2.0全速（OTG）接口，連接ACPWorkbench進行實時音效調試。

數字音頻接口：集成S/PDIF輸入接口，配備2組全雙工I2S，支持8–192KHz采樣率與32bit。

主控對接：可通過I2C（較高400KHz）或UART（115200bps）與外部MCU通信，由MOD0引腳進行模式選擇。

應用場景：

便攜音頻設備：便攜式藍牙音箱、Wi-Fi音箱、TWS耳機、便攜式卡拉OK系統

車載娛樂：汽車音響系統、Soundbar、Boombox及車載音響解決方案

家用音響與會議系統：集成嘯叫抑制、噪聲消除，適合家庭影院與語音會議
