飛機(jī)燃油系統(tǒng)功能附件是保障發(fā)動(dòng)機(jī)可靠供油的關(guān)鍵執(zhí)行單元，其在全壽命周期內(nèi)面臨顯著的環(huán)境溫度差異挑戰(zhàn)。本文依據(jù)GJB 150和GJB 150A《軍用裝備環(huán)境試驗(yàn)方法》標(biāo)準(zhǔn)，針對(duì)飛機(jī)燃油系統(tǒng)21件功能附件開展了高溫貯存、低溫貯存及溫度沖擊試驗(yàn)研究。試驗(yàn)設(shè)置A組（70℃高溫、-55℃低溫、溫度沖擊）和B組（77℃高溫、-58℃低溫）兩組工況，系統(tǒng)探究了極端溫度環(huán)境下功能附件的外觀變化與性能響應(yīng)規(guī)律。結(jié)果表明，A組21件功能附件全部通過試驗(yàn)考核；B組中7項(xiàng)試驗(yàn)未通過，未通過項(xiàng)均集中于包含橡膠密封結(jié)構(gòu)的功能附件，主要表現(xiàn)為氣密性失效。機(jī)理分析表明，橡膠密封材料在超出現(xiàn)有耐溫范圍時(shí)發(fā)生壓縮永久變形率顯著增大、彈性喪失等不可逆損傷，導(dǎo)致密封界面接觸應(yīng)力下降。本研究為飛機(jī)燃油系統(tǒng)功能附件的極端環(huán)境適應(yīng)性設(shè)計(jì)、材料選型及工藝改進(jìn)提供了系統(tǒng)的試驗(yàn)數(shù)據(jù)支撐和技術(shù)參考。

關(guān)鍵詞：飛機(jī)燃油系統(tǒng)；功能附件；溫度試驗(yàn)；橡膠密封；環(huán)境適應(yīng)性

一、引言

1.1 飛機(jī)燃油系統(tǒng)功能附件的地位與作用

飛機(jī)燃油系統(tǒng)作為飛機(jī)動(dòng)力裝置的關(guān)鍵組成部分，承擔(dān)著貯存燃油并按發(fā)動(dòng)機(jī)要求向其提供清潔、增壓燃油的重要使命。該系統(tǒng)主要由供油分系統(tǒng)、輸油分系統(tǒng)、燃油箱分系統(tǒng)、燃油箱通氣和增壓分系統(tǒng)、燃油測(cè)量和管理分系統(tǒng)以及地面加油放油分系統(tǒng)等組成。在現(xiàn)代飛機(jī)設(shè)計(jì)中，燃油系統(tǒng)不僅需滿足基本的供油功能，還必須適應(yīng)復(fù)雜的飛行任務(wù)剖面和嚴(yán)苛的使用環(huán)境。

燃油系統(tǒng)功能附件是指系統(tǒng)中具備特定功能和性能、安裝使用相對(duì)獨(dú)立的成品單元，包括各類活門、泵、濾、傳感器及控制器等。這些附件在燃油系統(tǒng)中扮演著不可替代的角色：?jiǎn)蜗蚧铋T確保燃油單向流動(dòng)，防止回流；旁路活門實(shí)現(xiàn)油路的切換與旁通；放沉淀活門用于排除油箱底部積存的游離水和雜質(zhì)；各類控制活門則精確調(diào)節(jié)燃油的流向與流量。以某型飛機(jī)燃油系統(tǒng)為例，單架飛機(jī)裝備的功能附件數(shù)量可達(dá)數(shù)十件，它們協(xié)同工作，共同保障燃油系統(tǒng)的正常運(yùn)行。

功能附件的工作可靠性直接影響著飛機(jī)動(dòng)力系統(tǒng)的安全運(yùn)行。在飛行過程中，一旦關(guān)鍵附件發(fā)生故障，可能導(dǎo)致供油中斷、燃油泄漏甚至引發(fā)飛行安全事故。因此，在燃油系統(tǒng)附件設(shè)計(jì)過程中，必須充分考慮其在全壽命周期內(nèi)可能面臨的各種環(huán)境應(yīng)力，并通過系統(tǒng)的環(huán)境試驗(yàn)驗(yàn)證其適應(yīng)能力。

1.2 極端溫度環(huán)境對(duì)燃油系統(tǒng)功能附件的挑戰(zhàn)

飛機(jī)在貯存、運(yùn)輸和使用過程中面臨的環(huán)境溫度差異極為顯著。從地面高溫機(jī)場(chǎng)的炙烤到高空的極寒環(huán)境，溫度變化幅度可達(dá)150℃以上。據(jù)統(tǒng)計(jì)，軍用飛機(jī)在任務(wù)執(zhí)行過程中可能經(jīng)歷的極端環(huán)境溫度范圍為-55℃至+70℃，某些特殊工況甚至超出此范圍。

高溫環(huán)境對(duì)功能附件的影響主要體現(xiàn)在材料性能退化、尺寸變化和工作特性漂移三個(gè)方面。一方面，高溫會(huì)改變材料的物理性能和化學(xué)穩(wěn)定性，導(dǎo)致橡膠材料加速老化、潤(rùn)滑油粘度下降、金屬材料膨脹變形等；另一方面，高溫可能引起復(fù)合材料放氣、不同材料配合部件咬死或失效。對(duì)于包含精密配合結(jié)構(gòu)的功能附件，高溫導(dǎo)致的尺寸變化可能改變其初始工作特性。

低溫環(huán)境則對(duì)功能附件造成不同的損傷機(jī)制。低溫會(huì)使材料硬化和脆化，橡膠密封件失去彈性，潤(rùn)滑油粘度增大甚至凝固，水分析出結(jié)冰導(dǎo)致活動(dòng)部件卡滯。在極端低溫條件下，金屬材料可能發(fā)生低溫脆性轉(zhuǎn)變，沖擊強(qiáng)度顯著降低。此外，低溫引起的不同材料收縮率差異可能破壞初始裝配應(yīng)力，影響附件密封性能。

溫度沖擊作為另一種嚴(yán)酷的環(huán)境應(yīng)力，對(duì)功能附件的影響更為復(fù)雜。當(dāng)附件在短時(shí)間內(nèi)經(jīng)歷大幅度的溫度變化時(shí)，不同材料之間因熱膨脹系數(shù)差異產(chǎn)生熱應(yīng)力，可能導(dǎo)致結(jié)構(gòu)變形、密封失效甚至裂紋萌生與擴(kuò)展。特別是對(duì)于含有多種材料組合的功能附件，溫度沖擊引起的交變熱應(yīng)力是其疲勞失效的重要誘因。

1.3 國(guó)內(nèi)外研究現(xiàn)狀與標(biāo)準(zhǔn)體系

針對(duì)航空裝備的環(huán)境適應(yīng)性試驗(yàn)，國(guó)內(nèi)外已形成較為完善的試驗(yàn)標(biāo)準(zhǔn)體系。軍用裝備環(huán)境試驗(yàn)方法GJB 150系列及其修訂版GJB 150A是我國(guó)軍用裝備環(huán)境試驗(yàn)的核心依據(jù)標(biāo)準(zhǔn)。相較于GJB 150，GJB 150A在試驗(yàn)程序剪裁、試驗(yàn)條件確定和試驗(yàn)過程控制等方面進(jìn)行了優(yōu)化，更加注重根據(jù)裝備實(shí)際工況進(jìn)行針對(duì)性試驗(yàn)設(shè)計(jì)。

國(guó)內(nèi)學(xué)者圍繞飛機(jī)燃油系統(tǒng)附件的溫度試驗(yàn)開展了系統(tǒng)研究。張亞娟等通過對(duì)比分析國(guó)內(nèi)外環(huán)境試驗(yàn)標(biāo)準(zhǔn)，結(jié)合飛機(jī)運(yùn)行環(huán)境包線和國(guó)外試驗(yàn)室經(jīng)驗(yàn)，提出了一套適用于整機(jī)級(jí)飛機(jī)的實(shí)驗(yàn)室高溫試驗(yàn)方法。劉新佳等依據(jù)GJB 150.3A中高溫試驗(yàn)程序的剪裁要求，結(jié)合空空導(dǎo)彈實(shí)際工況，設(shè)計(jì)了合理的高溫試驗(yàn)程序。蘇志善等對(duì)比分析了國(guó)內(nèi)外標(biāo)準(zhǔn)中航空發(fā)動(dòng)機(jī)低溫試驗(yàn)的方法差異，依據(jù)GJB 241A制定了燃油系統(tǒng)附件的低溫試驗(yàn)方法。杜芳莉等研究了機(jī)載液壓系統(tǒng)產(chǎn)品的低溫試驗(yàn)方案，通過對(duì)比分析兩種試驗(yàn)方案的優(yōu)缺點(diǎn)確定了合理方案。魏晶等梳理了GJB 150和GJB 150A中溫度沖擊試驗(yàn)的相關(guān)要求，為試驗(yàn)技術(shù)人員合理剪裁溫度沖擊試驗(yàn)提供了思路。王超等采用模擬溫度沖擊試驗(yàn)方式，為實(shí)驗(yàn)室開展溫度沖擊試驗(yàn)提供了剪裁示例。

在標(biāo)準(zhǔn)應(yīng)用層面，GJB 150系列涵蓋的高溫試驗(yàn)（GJB 150.3）、低溫試驗(yàn)（GJB 150.4）和溫度沖擊試驗(yàn)（GJB 150.5）被廣泛用于航空裝備的環(huán)境適應(yīng)性驗(yàn)證。這些標(biāo)準(zhǔn)對(duì)試驗(yàn)程序、溫度變化率、保溫時(shí)間、試驗(yàn)循環(huán)次數(shù)等關(guān)鍵參數(shù)作出了明確規(guī)定，為試驗(yàn)設(shè)計(jì)提供了基本框架。航空行業(yè)標(biāo)準(zhǔn)HB 8502-2014《民用飛機(jī)燃油系統(tǒng)附件耐久性試驗(yàn)要求》和HB 8403-2014《民用飛機(jī)燃油系統(tǒng)通用要求》則從系統(tǒng)層面提出了燃油系統(tǒng)附件的環(huán)境適應(yīng)性要求。

然而，現(xiàn)有研究多聚焦于單一溫度應(yīng)力或特定類型附件的試驗(yàn)方法探討，對(duì)于燃油系統(tǒng)多種功能附件在極端溫度環(huán)境下的系統(tǒng)性能響應(yīng)研究仍較為有限。特別是對(duì)于包含橡膠密封結(jié)構(gòu)的功能附件，其在極端溫度下的失效機(jī)理和性能退化規(guī)律尚需深入研究。

二、溫度環(huán)境對(duì)的作用機(jī)理

2.1 高溫環(huán)境作用機(jī)理

高溫環(huán)境對(duì)燃油系統(tǒng)功能附件的影響涉及材料科學(xué)、熱力學(xué)和機(jī)械設(shè)計(jì)等多個(gè)學(xué)科領(lǐng)域。從材料層面分析，高溫主要通過熱膨脹、熱老化和熱氧化三種機(jī)制對(duì)附件材料產(chǎn)生作用。

金屬材料在高溫作用下發(fā)生熱膨脹，不同金屬材料因線膨脹系數(shù)差異而產(chǎn)生熱應(yīng)力。當(dāng)功能附件包含多種金屬材料組合時(shí)，溫度升高導(dǎo)致的非協(xié)調(diào)變形可能引起裝配預(yù)緊力的重新分布，影響密封結(jié)構(gòu)的初始接觸應(yīng)力。以鋁制殼體與鋼制閥芯的組合結(jié)構(gòu)為例，鋁合金的線膨脹系數(shù)約為23×10??/℃，而鋼材約為12×10??/℃，在70℃溫升條件下，兩者膨脹量差異可達(dá)0.1 mm量級(jí)，足以改變密封界面的接觸狀態(tài)。

橡膠材料對(duì)高溫更為敏感。高溫條件下，橡膠分子鏈熱運(yùn)動(dòng)加劇，交聯(lián)網(wǎng)絡(luò)發(fā)生松弛，同時(shí)可能發(fā)生氧化降解和鏈斷裂反應(yīng)。研究表明，氟橡膠在熱空氣老化過程中，主要發(fā)生大分子的脫氫氟反應(yīng)，進(jìn)而引發(fā)自由基老化連鎖反應(yīng)，導(dǎo)致分子結(jié)構(gòu)破壞。從宏觀性能看，高溫老化使橡膠材料硬度增加、壓縮永久變形率增大、拉伸強(qiáng)度和扯斷伸長(zhǎng)率下降。根據(jù)氟橡膠FX-17的熱空氣老化試驗(yàn)數(shù)據(jù)，在200℃條件下，其壓縮永久變形率可達(dá)到初始值的116%以上，拉伸強(qiáng)度從15 MPa下降至8 MPa。對(duì)于密封件而言，壓縮永久變形率是評(píng)價(jià)其密封性能保持能力的關(guān)鍵指標(biāo)，當(dāng)該值超過一定閾值時(shí)，密封件無法提供足夠的接觸壓力，導(dǎo)致泄漏發(fā)生。

復(fù)合材料在高溫下可能發(fā)生放氣現(xiàn)象，即材料內(nèi)部吸附的水分或低分子揮發(fā)物在高溫作用下逸出，導(dǎo)致材料性能下降和尺寸變化。對(duì)于含有復(fù)合材料的燃油系統(tǒng)附件，高溫放氣可能引起材料孔隙率增加、力學(xué)性能降低和密封失效。

潤(rùn)滑油和液壓油在高溫下的粘度變化也值得關(guān)注。隨著溫度升高，燃油粘度降低，這可能改變附件的內(nèi)部泄漏特性，影響其工作性能。同時(shí)，高溫加速燃油的氧化反應(yīng)，生成膠質(zhì)和沉積物，可能堵塞細(xì)小通道或?qū)е禄顒?dòng)部件卡滯。

2.2 低溫環(huán)境作用機(jī)理

低溫環(huán)境對(duì)燃油系統(tǒng)功能附件的影響機(jī)理與高溫截然不同。在低溫條件下，材料的物理特性發(fā)生顯著變化，可能導(dǎo)致附件性能暫時(shí)性或永久性損害。

金屬材料在低溫下主要面臨脆性轉(zhuǎn)變問題。大多數(shù)金屬材料存在韌脆轉(zhuǎn)變溫度，當(dāng)使用溫度低于該臨界值時(shí)，材料的沖擊韌性急劇下降，斷裂模式由韌性斷裂轉(zhuǎn)變?yōu)榇嘈詳嗔选?duì)于承受沖擊載荷的功能附件，低溫脆性可能導(dǎo)致突發(fā)性斷裂失效。此外，不同金屬材料的收縮率差異在低溫下同樣會(huì)產(chǎn)生熱應(yīng)力，可能引起配合間隙變化、密封失效或結(jié)構(gòu)變形。

橡膠材料的低溫行為更為復(fù)雜。當(dāng)溫度降低至玻璃化轉(zhuǎn)變溫度以下時(shí)，橡膠分子鏈運(yùn)動(dòng)被凍結(jié)，材料由高彈態(tài)轉(zhuǎn)變?yōu)椴ＡB(tài)，失去彈性變形能力。即使處于玻璃化轉(zhuǎn)變溫度以上，橡膠材料的彈性模量也會(huì)隨溫度降低而顯著增加，壓縮永久變形能力下降。對(duì)于密封件而言，低溫導(dǎo)致的彈性喪失意味著無法有效補(bǔ)償密封界面的間隙變化，引起泄漏。此外，低溫下橡膠材料可能發(fā)生結(jié)晶，進(jìn)一步加劇硬化現(xiàn)象。

燃油系統(tǒng)中的水分在低溫條件下會(huì)結(jié)冰。燃油本身含有一定量的溶解水，當(dāng)溫度降低至冰點(diǎn)以下時(shí)，溶解水析出并結(jié)成冰晶。冰晶可能堵塞油路、卡滯活動(dòng)部件或破壞密封結(jié)構(gòu)。研究表明，即使在添加了防冰劑的燃油中，極端低溫條件下仍可能出現(xiàn)結(jié)冰問題。對(duì)于放沉淀活門等用于排水的附件，低溫結(jié)冰的影響尤為顯著。

潤(rùn)滑油在低溫下的粘度變化對(duì)附件性能影響顯著。隨著溫度降低，潤(rùn)滑油粘度指數(shù)增大，流動(dòng)性變差。當(dāng)溫度降至傾點(diǎn)以下時(shí)，潤(rùn)滑油可能完全失去流動(dòng)性，導(dǎo)致活動(dòng)部件潤(rùn)滑不良、摩擦阻力增大甚至卡滯。對(duì)于含有精密配合副的功能附件，低溫高粘度可能導(dǎo)致響應(yīng)時(shí)間延長(zhǎng)、動(dòng)作不可靠。

2.3 溫度沖擊作用機(jī)理

溫度沖擊是指裝備在短時(shí)間內(nèi)經(jīng)歷大幅度溫度變化的環(huán)境應(yīng)力，其作用機(jī)理涉及熱傳導(dǎo)、熱應(yīng)力和材料疲勞等多個(gè)方面。

溫度沖擊過程中，熱量在附件內(nèi)部傳導(dǎo)需要一定時(shí)間，導(dǎo)致結(jié)構(gòu)內(nèi)部形成溫度梯度。根據(jù)傅里葉熱傳導(dǎo)定律，溫度梯度與熱流密度呈正比，而熱流密度又取決于材料的導(dǎo)熱系數(shù)和比熱容。當(dāng)附件結(jié)構(gòu)復(fù)雜、包含多種材料時(shí)，不同區(qū)域的溫升速率存在顯著差異。這種溫度場(chǎng)非均勻分布導(dǎo)致各部位的熱膨脹量不同，產(chǎn)生熱應(yīng)力。

熱應(yīng)力的大小取決于材料的熱膨脹系數(shù)、彈性模量和溫度梯度。對(duì)于包含橡膠密封件的功能附件，溫度沖擊引起的熱應(yīng)力可能導(dǎo)致密封結(jié)構(gòu)變形，破壞初始密封狀態(tài)。更嚴(yán)重的是，多次溫度沖擊循環(huán)產(chǎn)生的交變熱應(yīng)力可能引起材料疲勞，導(dǎo)致裂紋萌生與擴(kuò)展。對(duì)于金屬與橡膠的粘接結(jié)構(gòu)，熱應(yīng)力差異可能引起界面剝離。

溫度沖擊的轉(zhuǎn)換時(shí)間對(duì)試驗(yàn)結(jié)果具有重要影響。根據(jù)GJB 150.5的規(guī)定，溫度轉(zhuǎn)換時(shí)間不應(yīng)超過5分鐘。較短的轉(zhuǎn)換時(shí)間意味著更劇烈的熱沖擊，對(duì)附件的考驗(yàn)更為嚴(yán)酷。在快速溫度轉(zhuǎn)換過程中，附件表面溫度迅速變化，而內(nèi)部溫度變化滯后，這種溫度滯后效應(yīng)放大了熱應(yīng)力效應(yīng)。

三、試驗(yàn)設(shè)計(jì)與方法

3.1 試驗(yàn)件與試驗(yàn)設(shè)備

本研究的試驗(yàn)對(duì)象為飛機(jī)燃油系統(tǒng)21件功能附件，涵蓋單向活門、旁路活門、放沉淀活門等主要附件類型。試驗(yàn)件的選取充分考慮了燃油系統(tǒng)功能附件的典型性和代表性，能夠反映燃油系統(tǒng)附件在極端溫度環(huán)境下的整體性能響應(yīng)特征。

試驗(yàn)設(shè)備選用在檢定期內(nèi)的溫濕度試驗(yàn)箱和溫度沖擊試驗(yàn)箱。高溫和低溫貯存試驗(yàn)共用一臺(tái)溫濕度試驗(yàn)箱，其標(biāo)定溫度范圍為-60℃至+150℃，能夠滿足本研究的溫度需求。溫度沖擊試驗(yàn)使用專用溫度沖擊試驗(yàn)箱，其標(biāo)定溫度范圍為-60℃至+120℃，具備高低溫箱快速轉(zhuǎn)換功能。

為保證試驗(yàn)結(jié)果的準(zhǔn)確性和可重復(fù)性，試驗(yàn)前對(duì)試驗(yàn)設(shè)備進(jìn)行空載條件下的參數(shù)校準(zhǔn)，確保溫度控制精度滿足標(biāo)準(zhǔn)要求。試驗(yàn)件在試驗(yàn)箱內(nèi)的安裝遵循以下原則：試驗(yàn)件置于試驗(yàn)箱中央位置，試驗(yàn)件之間、試驗(yàn)件與試驗(yàn)箱壁、箱底及箱頂之間保持至少15 cm距離，以保證空氣能夠自由循環(huán)，避免因氣流受阻導(dǎo)致的溫度場(chǎng)不均勻。

3.2 試驗(yàn)方案設(shè)計(jì)

本研究設(shè)計(jì)了兩組試驗(yàn)方案，分別記為A組和B組，兩組方案在溫度條件設(shè)置上存在差異，以適應(yīng)不同的試驗(yàn)?zāi)康暮涂己艘蟆?/strong>

A組試驗(yàn)依據(jù)GJB 150A標(biāo)準(zhǔn)進(jìn)行試驗(yàn)程序剪裁，設(shè)置高溫貯存試驗(yàn)溫度為70℃，低溫貯存試驗(yàn)溫度為-55℃，溫度沖擊試驗(yàn)高低溫分別為70℃和-55℃。該組溫度條件與軍用裝備環(huán)境試驗(yàn)標(biāo)準(zhǔn)中規(guī)定的嚴(yán)酷等級(jí)相對(duì)應(yīng)，能夠考核功能附件在標(biāo)準(zhǔn)極端環(huán)境下的適應(yīng)性。

B組試驗(yàn)在A組基礎(chǔ)上進(jìn)一步拓展溫度范圍，設(shè)置高溫貯存試驗(yàn)溫度為77℃，低溫貯存試驗(yàn)溫度為-58℃。該組溫度條件的選擇主要基于兩方面考慮：一是產(chǎn)品包含密封結(jié)構(gòu)和橡膠部件，需要考核其在更極端溫度下的性能；二是結(jié)合現(xiàn)有試驗(yàn)箱的溫度能力范圍，盡可能提高試驗(yàn)嚴(yán)酷度。B組試驗(yàn)僅開展高溫貯存和低溫貯存，不包含溫度沖擊試驗(yàn)。

兩組試驗(yàn)方案的對(duì)比分析有助于全面了解功能附件在不同嚴(yán)酷度溫度環(huán)境下的性能響應(yīng)規(guī)律。A組試驗(yàn)結(jié)果可用于驗(yàn)證設(shè)計(jì)選型的合理性，B組試驗(yàn)則用于探索功能附件的環(huán)境溫度極限，發(fā)現(xiàn)潛在的性能薄弱環(huán)節(jié)。

3.3 高溫貯存試驗(yàn)方法

高溫貯存試驗(yàn)依據(jù)GJB 150.3-86《軍用裝備環(huán)境試驗(yàn)方法 高溫試驗(yàn)》的相關(guān)規(guī)定執(zhí)行。試驗(yàn)程序如下：

首先，將試驗(yàn)件安裝在溫濕度試驗(yàn)箱中央，確保試驗(yàn)件之間有足夠的空氣流通空間。啟動(dòng)試驗(yàn)箱，以不超過3℃/min的溫度變化率將箱內(nèi)溫度從室溫升至目標(biāo)溫度70℃（A組）或77℃（B組）。升溫速率控制在3℃/min以內(nèi)，目的是避免過快的溫度變化引起額外的熱沖擊效應(yīng)，保證試驗(yàn)條件單純反映高溫貯存的影響。

當(dāng)試驗(yàn)箱溫度達(dá)到目標(biāo)溫度后，保持1小時(shí)使試驗(yàn)件達(dá)到溫度穩(wěn)定狀態(tài)。溫度穩(wěn)定的判斷依據(jù)是試驗(yàn)件表面溫度與試驗(yàn)箱溫度之差不超過2℃。溫度穩(wěn)定后，繼續(xù)保溫48小時(shí)進(jìn)行高溫貯存試驗(yàn)。48小時(shí)的保溫時(shí)間能夠充分暴露高溫對(duì)材料性能和結(jié)構(gòu)完整性的影響，同時(shí)兼顧試驗(yàn)周期的合理性。

保溫結(jié)束后，以不超過3℃/min的溫度變化率將試驗(yàn)箱溫度降至室溫25℃。降溫速率與升溫速率保持一致，同樣是為了避免引入額外的溫度沖擊效應(yīng)。待試驗(yàn)件溫度恢復(fù)至室溫后，取出試驗(yàn)件，在標(biāo)準(zhǔn)大氣條件下進(jìn)行性能和外觀檢查。

3.4 低溫貯存試驗(yàn)方法

低溫貯存試驗(yàn)依據(jù)GJB 150.4-86《軍用裝備環(huán)境試驗(yàn)方法 低溫試驗(yàn)》的相關(guān)規(guī)定執(zhí)行。試驗(yàn)程序與高溫貯存試驗(yàn)基本對(duì)稱。

試驗(yàn)件安裝要求與高溫貯存試驗(yàn)相同，確保空氣自由循環(huán)。以不超過3℃/min的溫度變化率將試驗(yàn)箱溫度降至目標(biāo)溫度-55℃（A組）或-58℃（B組）。與高溫試驗(yàn)相比，低溫試驗(yàn)采用相同的溫度變化率限制，以避免過快的冷卻速率引起熱沖擊效應(yīng)。

當(dāng)試驗(yàn)箱溫度達(dá)到目標(biāo)溫度后，保持3小時(shí)使試驗(yàn)件達(dá)到溫度穩(wěn)定狀態(tài)。低溫環(huán)境下試驗(yàn)件達(dá)到溫度穩(wěn)定所需時(shí)間較長(zhǎng)，因此保溫時(shí)間設(shè)定為3小時(shí)，是高溫試驗(yàn)的3倍。溫度穩(wěn)定后，繼續(xù)保溫24小時(shí)進(jìn)行低溫貯存試驗(yàn)。

保溫結(jié)束后，以不超過3℃/min的溫度變化率將試驗(yàn)箱溫度恢復(fù)至室溫25℃。試驗(yàn)件溫度恢復(fù)至室溫后，進(jìn)行性能和外觀檢查。需要注意的是，低溫試驗(yàn)結(jié)束后，試驗(yàn)件表面可能存在冷凝水，應(yīng)在檢查前進(jìn)行適當(dāng)處理，避免冷凝水對(duì)檢查結(jié)果的影響。

3.5 溫度沖擊試驗(yàn)方法

溫度沖擊試驗(yàn)依據(jù)GJB 150.5-86《軍用裝備環(huán)境試驗(yàn)方法 溫度沖擊試驗(yàn)》的相關(guān)規(guī)定執(zhí)行，僅針對(duì)A組試驗(yàn)件開展。

溫度沖擊試驗(yàn)使用專用溫度沖擊試驗(yàn)箱，該設(shè)備具備高溫箱和低溫箱兩個(gè)獨(dú)立工作室，能夠?qū)崿F(xiàn)試驗(yàn)件在兩箱之間的快速轉(zhuǎn)換。設(shè)置高溫箱溫度為70℃，低溫箱溫度為-55℃。

試驗(yàn)程序如下：首先將試驗(yàn)件置于-55℃的低溫箱中保溫3小時(shí)，使試驗(yàn)件達(dá)到溫度穩(wěn)定狀態(tài)。低溫階段結(jié)束后，在5分鐘內(nèi)將試驗(yàn)件快速轉(zhuǎn)入已調(diào)節(jié)至70℃的高溫箱，保溫1小時(shí)。高溫階段結(jié)束后，再在5分鐘內(nèi)將試驗(yàn)件快速轉(zhuǎn)入低溫箱，保溫3小時(shí)。如此完成一個(gè)完整的溫度沖擊循環(huán)，共進(jìn)行3次循環(huán)。

溫度沖擊試驗(yàn)的關(guān)鍵參數(shù)是轉(zhuǎn)換時(shí)間。GJB 150.5規(guī)定轉(zhuǎn)換時(shí)間不大于5分鐘，本研究將轉(zhuǎn)換時(shí)間控制在最短時(shí)間內(nèi)完成，以最大限度地考察溫度沖擊效應(yīng)。轉(zhuǎn)換過程中，試驗(yàn)件暴露于室溫環(huán)境，但持續(xù)時(shí)間極短，對(duì)試驗(yàn)結(jié)果的影響可以忽略不計(jì)。

3次溫度沖擊循環(huán)結(jié)束后，待試驗(yàn)件溫度恢復(fù)至室溫，進(jìn)行性能和外觀檢查。檢查內(nèi)容包括密封性能、動(dòng)作特性、外觀完整性等。

四、試驗(yàn)結(jié)果與分析

4.1 A組試驗(yàn)結(jié)果分析

A組試驗(yàn)包含21件功能附件，分別進(jìn)行高溫貯存（70℃）、低溫貯存（-55℃）和溫度沖擊（70℃至-55℃）三項(xiàng)試驗(yàn)，共計(jì)63項(xiàng)試驗(yàn)考核。試驗(yàn)結(jié)果表明，所有21件功能附件的外觀和性能均能滿足試驗(yàn)任務(wù)要求，63項(xiàng)試驗(yàn)全部通過考核。

從性能檢測(cè)結(jié)果分析，A組試驗(yàn)件在完成三項(xiàng)溫度試驗(yàn)后，密封性能、動(dòng)作特性和外觀完整性均未出現(xiàn)異常。這表明，在GJB 150標(biāo)準(zhǔn)規(guī)定的溫度范圍內(nèi)，燃油系統(tǒng)功能附件的設(shè)計(jì)選型具備足夠的溫度適應(yīng)性。特別是對(duì)于包含橡膠密封結(jié)構(gòu)的功能附件，70℃高溫和-55℃低溫條件未導(dǎo)致密封失效，說明所選用的橡膠材料能夠滿足該溫度范圍的密封要求。

A組試驗(yàn)全部通過的考核結(jié)果具有重要的工程意義。一方面，驗(yàn)證了設(shè)計(jì)人員在功能附件材料選型、結(jié)構(gòu)設(shè)計(jì)和工藝控制方面的合理性，為后續(xù)型號(hào)研制提供了設(shè)計(jì)參考。另一方面，也證實(shí)了依據(jù)GJB 150標(biāo)準(zhǔn)制定的試驗(yàn)程序能夠有效考核功能附件的環(huán)境適應(yīng)性，試驗(yàn)方法的科學(xué)性和有效性得到了實(shí)踐驗(yàn)證。

4.2 B組試驗(yàn)結(jié)果分析

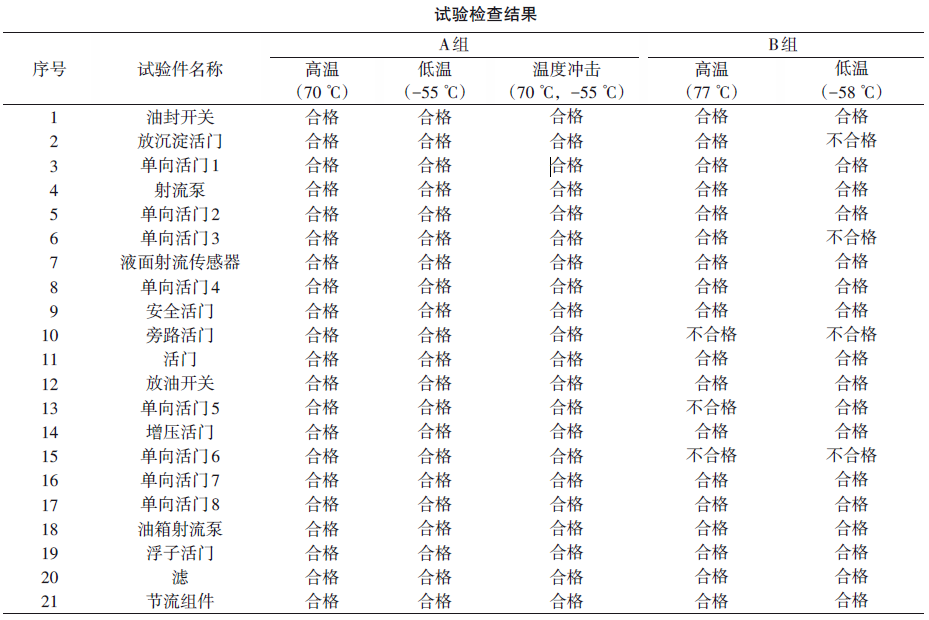

B組試驗(yàn)將溫度范圍擴(kuò)展至77℃高溫和-58℃低溫，對(duì)21件功能附件分別進(jìn)行高溫貯存和低溫貯存試驗(yàn)，共計(jì)42項(xiàng)試驗(yàn)考核。試驗(yàn)結(jié)果顯示，部分試驗(yàn)件未通過試驗(yàn)考核，具體表現(xiàn)為：

在高溫試驗(yàn)方面，旁路活門、單向活門5和單向活門6等3件功能附件未通過密封性考核。這些試驗(yàn)件在完成77℃高溫貯存試驗(yàn)后，氣密性檢查結(jié)果不滿足產(chǎn)品圖樣技術(shù)要求。從外觀檢查來看，未發(fā)現(xiàn)明顯的結(jié)構(gòu)變形或損壞，但密封性能已無法滿足要求。

在低溫試驗(yàn)方面，放沉淀活門、單向活門3、旁路活門和單向活門6等4件功能附件未通過密封性考核。其中，旁路活門和單向活門6在高溫和低溫試驗(yàn)中均出現(xiàn)密封失效，表明這兩件附件對(duì)極端溫度較為敏感；放沉淀活門和單向活門3僅在低溫試驗(yàn)中出現(xiàn)問題，說明其薄弱環(huán)節(jié)主要體現(xiàn)于低溫環(huán)境。

統(tǒng)計(jì)B組試驗(yàn)結(jié)果，未通過考核的試驗(yàn)項(xiàng)共計(jì)7項(xiàng)，占全部42項(xiàng)試驗(yàn)的16.7%。其余35項(xiàng)試驗(yàn)均通過考核，表明大部分功能附件在擴(kuò)展溫度范圍內(nèi)仍能保持正常工作性能。

4.3 失效模式分析與機(jī)理討論

對(duì)B組試驗(yàn)中未通過考核的試驗(yàn)件進(jìn)行深入分析，發(fā)現(xiàn)一個(gè)顯著的共性特征：所有未通過密封性考核的試驗(yàn)件均包含橡膠密封結(jié)構(gòu)。結(jié)合產(chǎn)品圖樣技術(shù)要求，進(jìn)一步分析發(fā)現(xiàn)存在兩方面問題：一是不符合要求的檢查項(xiàng)目集中出現(xiàn)在氣密密封類檢查項(xiàng)；二是不符合要求的試驗(yàn)件的零件圖樣中均包含橡膠部件。

這一現(xiàn)象揭示了橡膠密封件在極端溫度環(huán)境下的性能局限性。橡膠密封件的密封功能依賴于其彈性變形能力，能夠在密封界面產(chǎn)生足夠的接觸壓力。然而，橡膠材料的力學(xué)性能對(duì)溫度極為敏感，當(dāng)溫度超出其設(shè)計(jì)耐溫范圍時(shí)，性能急劇下降。

從高溫失效機(jī)理分析，當(dāng)橡膠密封件暴露于77℃高溫環(huán)境時(shí)，熱老化效應(yīng)顯著加速。橡膠分子鏈在熱作用下發(fā)生氧化交聯(lián)或降解反應(yīng)，導(dǎo)致材料硬度增加、彈性降低。更重要的是，高溫引起壓縮永久變形率急劇增大，密封件在長(zhǎng)期壓縮狀態(tài)下失去恢復(fù)原狀的能力，無法維持初始的密封接觸壓力。根據(jù)氟橡膠熱空氣老化研究，壓縮永久變形率隨老化時(shí)間和溫度呈指數(shù)增長(zhǎng)規(guī)律。當(dāng)壓縮永久變形率達(dá)到一定程度時(shí)，密封件無法補(bǔ)償密封界面的間隙變化，導(dǎo)致泄漏發(fā)生。

從低溫失效機(jī)理分析，-58℃低溫環(huán)境接近或低于某些橡膠材料的玻璃化轉(zhuǎn)變溫度。在此溫度下，橡膠分子鏈運(yùn)動(dòng)被凍結(jié)，材料由高彈態(tài)轉(zhuǎn)變?yōu)椴ＡB(tài)，彈性變形能力喪失。對(duì)于低溫下需要保持密封性能的功能附件，彈性喪失意味著無法適應(yīng)工作過程中的微小變形，密封界面出現(xiàn)間隙，導(dǎo)致泄漏。此外，低溫下橡膠材料可能發(fā)生結(jié)晶，進(jìn)一步加劇硬化現(xiàn)象。

對(duì)比A組和B組試驗(yàn)結(jié)果，70℃高溫和-55℃低溫條件下，所有包含橡膠密封結(jié)構(gòu)的試驗(yàn)件均通過考核；而當(dāng)溫度擴(kuò)展至77℃和-58℃時(shí)，部分試驗(yàn)件出現(xiàn)密封失效。這一現(xiàn)象說明，橡膠密封件的耐溫性能存在臨界溫度范圍，一旦超出該范圍，密封性能急劇下降。不同橡膠材料的耐溫性能存在差異，如氟橡膠通常具有較好的耐高溫性能，但耐低溫性能相對(duì)較差；硅橡膠則具有良好的耐低溫性能，但耐油性和耐高溫性能相對(duì)不足。

針對(duì)不同功能附件的工況要求，選擇合適的橡膠密封材料至關(guān)重要。對(duì)于主要面臨高溫工況的附件，應(yīng)優(yōu)先選用氟橡膠等耐高溫材料；對(duì)于主要面臨低溫工況的附件，應(yīng)優(yōu)先選用硅橡膠等耐低溫材料；對(duì)于同時(shí)面臨高低溫工況的附件，則需綜合平衡材料的寬溫域性能。

4.4 試驗(yàn)結(jié)果對(duì)設(shè)計(jì)選型的指導(dǎo)意義

本研究獲得的試驗(yàn)數(shù)據(jù)為飛機(jī)燃油系統(tǒng)功能附件的設(shè)計(jì)選型提供了重要的參考依據(jù)。

首先，A組試驗(yàn)全部通過的考核結(jié)果驗(yàn)證了現(xiàn)有設(shè)計(jì)選型在GJB 150標(biāo)準(zhǔn)溫度范圍內(nèi)的合理性。設(shè)計(jì)人員在功能附件材料選型時(shí)，可以依據(jù)本試驗(yàn)結(jié)果建立信心，在類似溫度環(huán)境下沿用已驗(yàn)證的設(shè)計(jì)方案。

其次，B組試驗(yàn)揭示的密封失效問題為設(shè)計(jì)改進(jìn)提供了明確方向。針對(duì)旁路活門、單向活門5、單向活門6等未通過高溫試驗(yàn)的附件，應(yīng)考慮選用耐溫等級(jí)更高的橡膠密封材料，或優(yōu)化密封結(jié)構(gòu)設(shè)計(jì)以降低對(duì)材料性能的依賴。對(duì)于放沉淀活門、單向活門3等未通過低溫試驗(yàn)的附件，則應(yīng)重點(diǎn)關(guān)注橡膠材料的低溫性能，選用玻璃化轉(zhuǎn)變溫度更低的材料。

第三，試驗(yàn)結(jié)果表明，橡膠密封件的選型不能僅考慮常溫性能，必須充分評(píng)估其在實(shí)際工況極端溫度下的性能保持能力。建議建立功能附件橡膠密封件選型數(shù)據(jù)庫(kù)，記錄不同材料在不同溫度條件下的性能數(shù)據(jù)，為設(shè)計(jì)選型提供量化依據(jù)。

第四，從系統(tǒng)層面考慮，燃油系統(tǒng)功能附件的極端溫度性能不僅取決于單件附件的設(shè)計(jì)，還與系統(tǒng)工作環(huán)境密切相關(guān)。建議在燃油系統(tǒng)設(shè)計(jì)中考慮溫度管理措施，如燃油循環(huán)冷卻、隔熱防護(hù)等，降低功能附件實(shí)際承受的溫度應(yīng)力。

五、結(jié)論與展望

5.1 主要研究結(jié)論

本研究依據(jù)GJB 150和GJB 150A標(biāo)準(zhǔn)，針對(duì)飛機(jī)燃油系統(tǒng)21件功能附件開展了極端環(huán)境下的高溫、低溫和溫度沖擊試驗(yàn)研究，得出以下主要結(jié)論：

（1）A組試驗(yàn)（高溫70℃、低溫-55℃、溫度沖擊70℃至-55℃）中，21件功能附件的63項(xiàng)試驗(yàn)全部通過考核，外觀和性能均能滿足試驗(yàn)任務(wù)要求。這表明在GJB 150標(biāo)準(zhǔn)規(guī)定的溫度范圍內(nèi)，燃油系統(tǒng)功能附件的設(shè)計(jì)選型具備良好的溫度適應(yīng)性。

（2）B組試驗(yàn)（高溫77℃、低溫-58℃）中，7項(xiàng)溫度試驗(yàn)未通過考核。其中，旁路活門、單向活門5和單向活門6未通過高溫試驗(yàn)；放沉淀活門、單向活門3、旁路活門和單向活門6未通過低溫試驗(yàn)。未通過考核的試驗(yàn)件均包含橡膠密封結(jié)構(gòu)。

（3）未通過溫度試驗(yàn)密封性考核的根本原因在于橡膠密封件在超出設(shè)計(jì)耐溫范圍后發(fā)生性能退化。高溫條件下，橡膠材料發(fā)生熱老化，壓縮永久變形率增大，密封接觸壓力下降；低溫條件下，橡膠材料發(fā)生玻璃化轉(zhuǎn)變或結(jié)晶，彈性喪失，無法維持密封界面接觸。

（4）不同橡膠材料的耐高溫、耐低溫性能存在顯著差異。功能附件設(shè)計(jì)選型時(shí)，需充分考慮實(shí)際工作面臨的極端環(huán)境，選擇耐溫性能適配的橡膠密封材料，并合理設(shè)計(jì)密封結(jié)構(gòu)，以保證極端溫度下的密封性能要求。

5.2 未來研究展望

基于本研究取得的成果和發(fā)現(xiàn)的問題，未來可在以下方面開展深入研究：

（1）橡膠密封材料寬溫域性能表征。開展系統(tǒng)性的橡膠材料寬溫域力學(xué)性能測(cè)試，建立材料性能-溫度-時(shí)間關(guān)系模型，為密封件壽命預(yù)測(cè)和可靠性評(píng)估提供基礎(chǔ)數(shù)據(jù)。

（2）密封結(jié)構(gòu)多物理場(chǎng)耦合分析。建立考慮溫度場(chǎng)、應(yīng)力場(chǎng)和流體壓力場(chǎng)耦合的密封結(jié)構(gòu)分析模型，揭示密封失效的力學(xué)機(jī)制，指導(dǎo)密封結(jié)構(gòu)優(yōu)化設(shè)計(jì)。

（3）功能附件環(huán)境適應(yīng)性加速試驗(yàn)方法研究。探索溫度環(huán)境對(duì)功能附件性能退化的加速效應(yīng)，建立加速因子模型，縮短試驗(yàn)周期，降低試驗(yàn)成本。

（4）燃油系統(tǒng)整體環(huán)境適應(yīng)性驗(yàn)證。在功能附件級(jí)驗(yàn)證的基礎(chǔ)上，開展燃油系統(tǒng)級(jí)的環(huán)境適應(yīng)性試驗(yàn)，考核附件之間協(xié)同工作的溫度適應(yīng)能力。

（5）新型耐溫密封材料開發(fā)。針對(duì)極端溫度環(huán)境需求，開發(fā)耐溫范圍更寬、綜合性能更優(yōu)的新型橡膠密封材料，滿足未來戰(zhàn)機(jī)更嚴(yán)酷的作戰(zhàn)環(huán)境要求。

隨著航空裝備向更高速度、更遠(yuǎn)航程、更寬飛行包線方向發(fā)展，燃油系統(tǒng)功能附件面臨的溫度環(huán)境將更加嚴(yán)酷。深入開展極端環(huán)境下功能附件的性能響應(yīng)研究，不斷提升其環(huán)境適應(yīng)能力，對(duì)于保障飛機(jī)動(dòng)力系統(tǒng)安全可靠運(yùn)行具有重要的理論價(jià)值和工程意義。

&注：此文章內(nèi)使用的圖片部分來源于公開網(wǎng)絡(luò)獲取，僅供參考使用，配圖作用于文章整體美觀度，如侵權(quán)可聯(lián)系我們刪除，如需進(jìn)一步了解公司產(chǎn)品及商務(wù)合作，請(qǐng)與我們聯(lián)系！！
