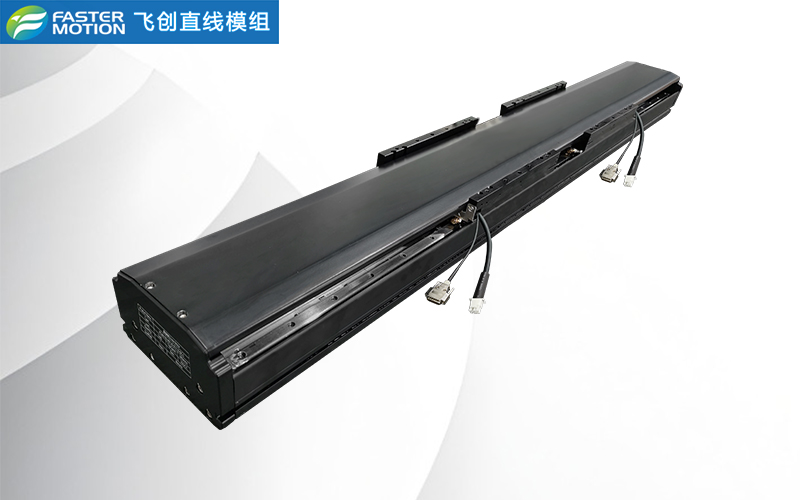

線性模組作為一種高精密的直線傳動機械部件，廣泛應用于自動化設備、精密加工和測量儀器等領域。其精度是衡量性能與可靠性的核心指標，但長期工作產生的振動、磨損等因素可能導致精度發生變化。因此，定期進行精度測量與校準是確保設備穩定運行的必要環節。?

線性模組的精度主要通過定位精度、重復定位精度、游隙和運行平行度四項核心指標進行測量?，每項均有標準化測試流程以確保數據可靠。

1、定位精度

指模組實際移動距離與控制系統指令值之間的最大誤差絕對值。

測量方法：以模組?最大行程為基準長度?，從基準位置出發，測量實際移動距離與指令值的差值，取其最大絕對值作為結果。

2、重復定位精度

反映模組在相同條件下多次定位同一位置的穩定性。

測量方法：在模組行程上任選一點，沿相同方向進行多次(通常為7次或以上)重復定位。記錄每次停止位置，計算表頭讀數最大差值的1/2，取移動距離中心及兩端測試值中的最大者為最終結果。

3、游隙(反向差)

指模組在施加負載后返回原位時的位置偏差，影響反向運動的準確性。

測量方法：以滑塊開始移動時的指示器讀數為基準，施加與運動方向相同的負荷后釋放，測量回程位置與初始基準的差值，測試點需覆蓋行程中央及兩端，取最大值作為最終結果。?

4、運行平行度

衡量滑塊在導軌上移動時軌跡的直線性和平穩性。

測量方法：在模組平臺放置?標準尺?，使用實驗指示器在滑塊全行程范圍內測量，記錄指示器在整個移動過程中讀數的最大差值，此差值即為運行平行度的測定值。?

測量要點與注意事項?

1、方法選擇?：應根據具體的應用場景和精度要求，選擇合適的測量方法與指標組合。

2、標準遵循?：測量過程應嚴格遵守相關行業標準或設備制造商提供的規范。

?3、誤差控制?：需考慮安裝誤差、環境溫度、測量工具自身誤差等因素對測量結果的影響，并在數據分析時予以考量。

4、?定期維護?：精度測量應與設備的定期維護保養相結合。一旦發現精度超差，應及時進行調整、修正或更換部件，以恢復模組的性能。?
