簡介

CAN總線作為工業和汽車領域最常用的通信總線，具有拓?fù)浣Y(jié)構簡潔、可靠性高、傳輸距離長等優點。CAN總線的非破壞性仲裁機制依賴于幀ID，CAN2.0A和CAN2.0B分別規定了11bit-ID(短ID)的標準幀和29bit-ID(長ID)的擴展幀，另外，還有遠程幀這種數據請求機制。關于CAN總線的更多知識可以參考這個科普文章。

本庫實現了一個輕量化但完備的FPGA CAN總線控制器，特點如下：

平臺無關：純 Verilog 編寫，可以在 Altera 和 Xilinx 等各種 FPGA 上運行。

本地ID可固定配置為任意短ID。

發送: 僅支持以本地ID發送數據長度為4Byte的幀。

接收: 支持接收短ID或長ID的幀，接收幀的數據長度沒有限制 (即支持0~8Byte) 。

接收幀過濾: 可針對短ID和長ID獨立設置過濾器，只接收和過濾器匹配的數據幀。

自動響應遠程幀: 當收到的遠程幀與本地ID匹配時，自動將發送緩存中的下一個數據發送出去。若緩存為空，則重復發送上次發過的數據。

設計文件

RTL 文件夾包含3個設計代碼文件，各文件功能如下表。你只需將這3個文件包含進工程，就可以調用頂層模塊can_top.v進行CAN通信業務的開發。

仿真文件

仿真相關的文件都在 SIM 文件夾中，其中：

tb_can_top.v 是針對 can_top.v 的 testbench 。

tb_can_top_run_iverilog.bat 包含了運行 iverilog 仿真的命令。

tb_can_top.v 描述了4個CAN總線設備互相進行通信的場景，每個設備都是一個 can_top 的例化，圖1是每個設備的詳細屬性，各個設備互相接收的關系可以畫成左側的圖，箭頭代表了各個設備之間的接收關系。另外，每個CAN設備的驅動時鐘并不嚴格是50MHz，而是有不同的±1%的偏移，這是為了模擬更糟糕的實際情況下，CAN控制器的“自動對齊”機制能否奏效。

圖1：仿真中的4個CAN設備的詳細參數

使用 iverilog 進行仿真前，需要安裝 iverilog ，見：iverilog_usage

然后雙擊 tb_can_top_run_iverilog.bat 運行仿真。仿真運行完后，可以打開生成的 dump.vcd 文件查看波形。

頂層模塊說明

本節介紹如何使用can_top.v，它的接口如下表。

接入CAN總線

can_top.v的can_rx和can_tx接口需要引出到FPGA引腳上，并接CAN-PHY芯片（比如TJA1050），如圖2。

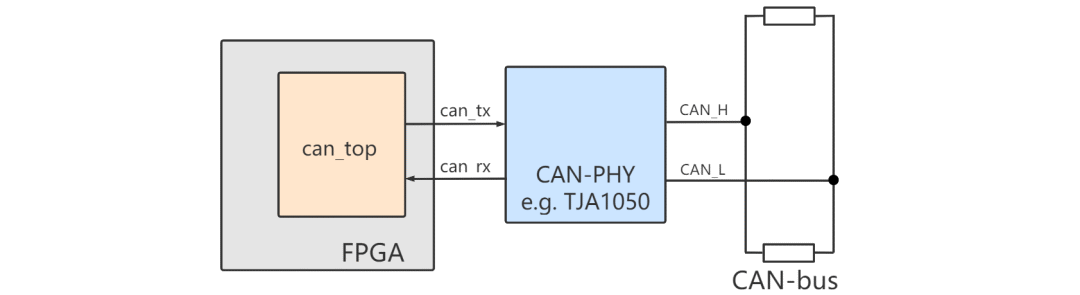

圖2：接入CAN總線的方式

注：這里注意一個坑，雖然FPGA的引腳(can_rx,can_tx)可以是3.3V電平的，但CAN-PHY的電源必須是5V的，否則對CAN總線的驅動力不夠。另外，CAN-PHY要和FPGA共地。

用戶發送接口

can_top.v的tx_valid,tx_ready,tx_data構成了流式輸入接口，它們都與clk的上升沿對齊，用于向發送緩存中寫入一個數據。只要發送緩沖區不為空，其中的數據會逐個被CAN控制器發送到CAN總線上。

tx_valid和tx_ready是一對握手信號，波形如下圖，只有當tx_valid和tx_ready都為1時，tx_data才被寫入緩存。tx_ready=0說明緩存已滿，此時即使tx_valid=1，也無法寫入緩存。不過，當發送頻率不高而不至于讓 CAN 總線達到飽和時，可以不用考慮緩存滿（即tx_ready=0）的情況。

下圖中，D0,D1,D2這3個數據被寫入緩存，D0寫入后，緩存已滿，導致tx_ready=0，之后的3個周期D1都沒有成功寫入，但在第4個時鐘周期tx_ready變成1，D1被寫入。之后發送方主動空閑2個時鐘周期后，D3也被寫入。

每個數據都是4Byte(32bit)的，只要FIFO不為空，該CAN控制器就自動地每次發送一個幀，每幀一個數據，幀數據長度為4Byte。

     _  __  __  __  __  __  __  __  __  __  __  __ clk    \__/ \__/ \__/ \__/ \__/ \__/ \__/ \__/ \__/ \__/ \__/            _____________________________       _____tx_valid ___________/               \___________/   \________     _________________          ________________________________tx_ready          \_________________/           _____ _______________________       _____tx_data  XXXXXXXXXXXX__D0_X___________D1__________XXXXXXXXXXXXX__D3_XXXXXXXXX

用戶接收接口

can_top.v的rx_valid,rx_last,rx_data,rx_id,rx_ide構成了接收接口，它們都與clk的上升沿對齊。

當CAN總線上收到了一個與ID過濾器匹配的數據幀后，會將這一幀的字節逐個發送出來。設數據幀長為n字節，則rx_valid上會連續產生n個周期的高電平，同時rx_data上每拍時鐘會產生一個收到的數據字節，在最后一拍會讓rx_last=1，指示一幀的結束。在整個過程中，rx_id上出現該幀的ID（若為短ID，則只有低11bit有效），同時，rx_ide指示該幀為長ID還是短ID。

接收接口的波形圖舉例如下，該例中模塊先后收到了一個短ID的，數據長度為4的數據幀，和一個長ID的，數據長度為2的數據幀。

      __  __  __  __  __  __  __  __  __  __  __ clk   __/ \__/ \__/ \__/ \__/ \__/ \__/ \__/ \__/ \__/ \__/ \_          _______________________       ___________rx_valid _________/            \___________/      \_________                   _____          _____rx_last  ___________________________/   \_________________/   \_________          _____ _____ _____ _____       _____ _____rx_data  XXXXXXXXXX__0__X__1__X__2__X__3__XXXXXXXXXXXXX__0__X__1__XXXXXXXXXX          _______________________       ___________rx_id   XXXXXXXXXX__________ID1__________XXXXXXXXXXXXX____ID2____XXXXXXXXXX                            _____________________rx_ide  _____________________________________________/

與發送接口不同，接收接口無握手機制，只要收到數據就讓rx_valid=1來發出，不會等待接收方是否能接受。

配置本地ID

can_top.v有一個11bit的參數(parameter)叫LOCAL_ID，它決定了該模塊發送的幀的ID；同時，當can_top接收的遠程幀的ID與LOCAL_ID匹配時，就會進行響應(ACK)，并自動回復一個數據幀（如果發送緩存為空，則自動重復回復上次發過的數據）。

配置ID過濾器

can_top.v的RX_ID_SHORT_FILTER和RX_ID_SHORT_MASK參數用來配置短ID過濾器。設收到的數據幀的ID是rxid(短)，匹配表達式為：

rxid & RX_ID_SHORT_MASK == RX_ID_SHORT_FILTER & RX_ID_SHORT_MASK

以上表達式滿足 Verilog 或 C 語言的語法。表達式為真時，rxid與過濾器匹配，這樣的數據幀才能被模塊響應(ACK)，并將其數據轉發到用戶接受接口上。表達式為假時，rxid與過濾器不匹配，該數據幀不僅不會被響應(ACK)，也不會被轉發到用戶接受接口上。

同理，RX_ID_LONG_FILTER和RX_ID_LONG_MASK參數用來配置長ID過濾器。設收到的數據幀的ID是rxid(長)，匹配表達式為：

rxid & RX_ID_LONG_MASK == RX_ID_LONG_FILTER & RX_ID_LONG_MASK

MASK參數可以被稱為通配掩碼，掩碼=1的位必須匹配FILTER，掩碼=0的位我們不在乎，既可以匹配1也可以匹配0。

例如你想接收 0x122, 0x123, 0x1a2, 0x1a3 這4種短ID，則可配置為：

RX_ID_SHORT_FILTER = 11'h122,RX_ID_SHORT_MASK  = 11'h17e

配置時序參數

can_top.v的default_c_PTS,default_c_PBS1,default_c_PBS2這3個時序參數決定了CAN總線上的一個位的3個段（PTS段, PBS1段, PBS2段）的默認長度，這3個段的含義詳見這個科普文章?？偟膩碚f，分頻系數計算如下：

分頻系數 = default_c_PTS + default_c_PBS1 + default_c_PBS2 + 1

而CAN總線的波特率計算方法為：

CAN波特率 = clk頻率 / 分頻系數

例如，在 clk=50MHz的情況下，可以使用如下參數組合來配置出各種常見的波特率。

示例程序

FPGA 目錄里的fpga_top.v是一個調用can_top.v進行簡單的 CAN 通信的案例。要運行該案例，請建立 FPGA 工程，并加入以下源文件：

FPGA 目錄里的 fpga_top.v 、 uart_tx.v 。

RTL 目錄里的 can_top.v 、 can_level_packet.v 、 can_level_bit.v 。

fpga_top.v 是項目的頂層，其引腳連接方法如下：

module fpga_top (  // clock ，連接到 FPGA 板上晶振，頻率必須為 50MHz   input wire      CLK50M,  // UART (TX only), 連接到電腦串口（比如通過 USB 轉 UART 模塊），不方便接 UART 可以不接  outputwire      UART_TX,  // CAN bus, 連接到 CAN PHY 芯片，然后 CAN PHY 連接到 CAN 總線（如圖2）  input wire      CAN_RX,  outputwire      CAN_TX);

該案例的行為是：

本地 (也就是 FPGA) 的 CAN ID 配置為 0x456 ，因此所有發出的數據幀的 ID 都為 0x456 。

ID 過濾器配置為只接收短ID=0x123或長ID=0x12345678的數據幀。

每一秒向發送緩存中送入一個遞增的數據，該數據幀并會被發送到 CAN 總線上。

將 CAN 總線上接收到的（也就是符合過濾器配置）的數據幀通過 UART 發送給電腦。

注：該案例中，CAN 的波特率為 1MHz ； UART 的格式為 115200,8,n,1

圖3：硬件連接

我在測試該例子時，將 CAN 總線與一臺USB-CAN調試器相連，如圖3。然后編譯工程并下載FPGA，打開USB-CAN調試器的配套軟件，可以看到如下現象：

軟件中每秒會收到一個 FPGA 發來的幀，數據長度DLC=4，值遞增。如圖4中沒框的部分。

在軟件中發送短ID=0x123或長ID=0x12345678的數據幀，會顯示“發送成功”，如圖4中藍框的部分，說明該幀被 FPGA 響應了。同時，如果你把FPGA的UART連接到了電腦的串口，則可以在“串口助手”或“HyperTerminal”等軟件上看到打印出的數據內容。

在軟件中發送短ID=0x456的遠程幀，F(xiàn)PGA 會立即響應一個數據幀，如圖4中紅框的部分。

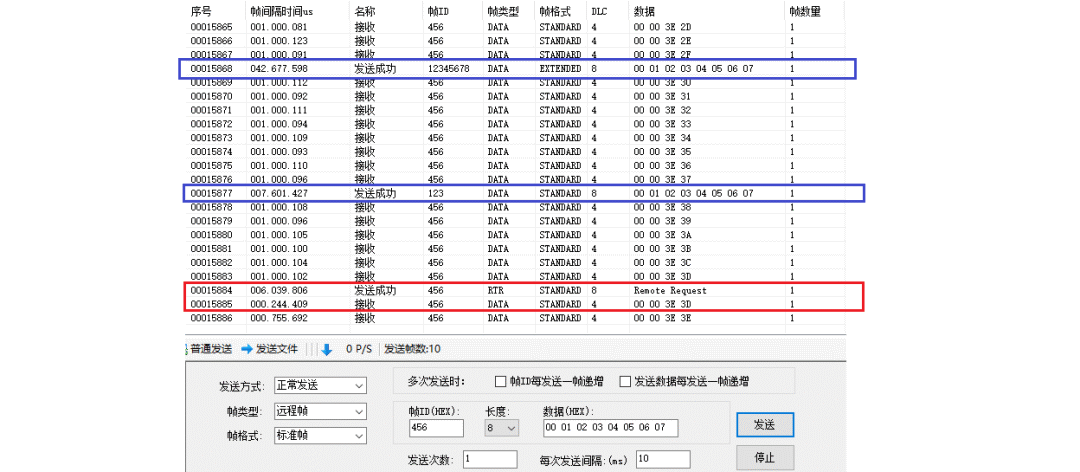

圖4：USB-CAN調試器的配套軟件上觀察到的現象
