如果你做過 3D 打印機、安防云臺，或者任何帶步進電機的設備，一定有過這樣的經歷——

電機一轉，聲音就來了。低速“嗡嗡”，高速“滋滋”，安靜的環境下尤為刺耳。想調低電流？扭矩又不夠。想換更貴的電機？成本不允許。

有沒有一種驅動芯片，能讓電機又安靜、又有力、還省電？

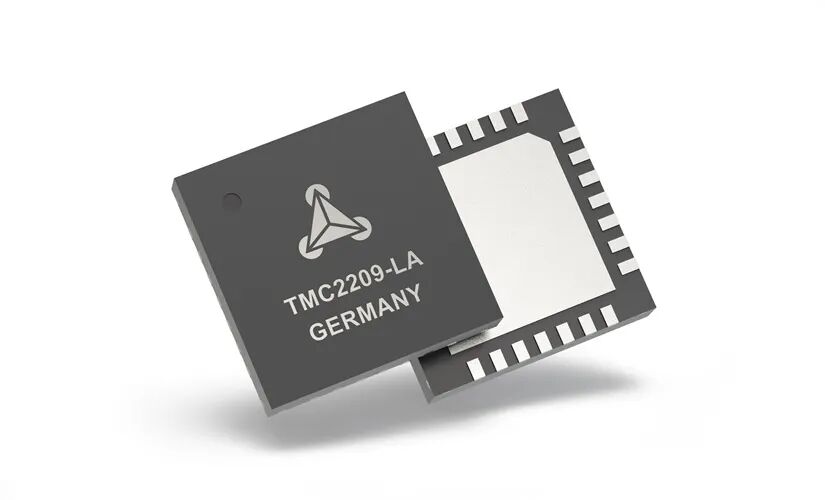

TMC2209-LA，就是為這個問題而生的。

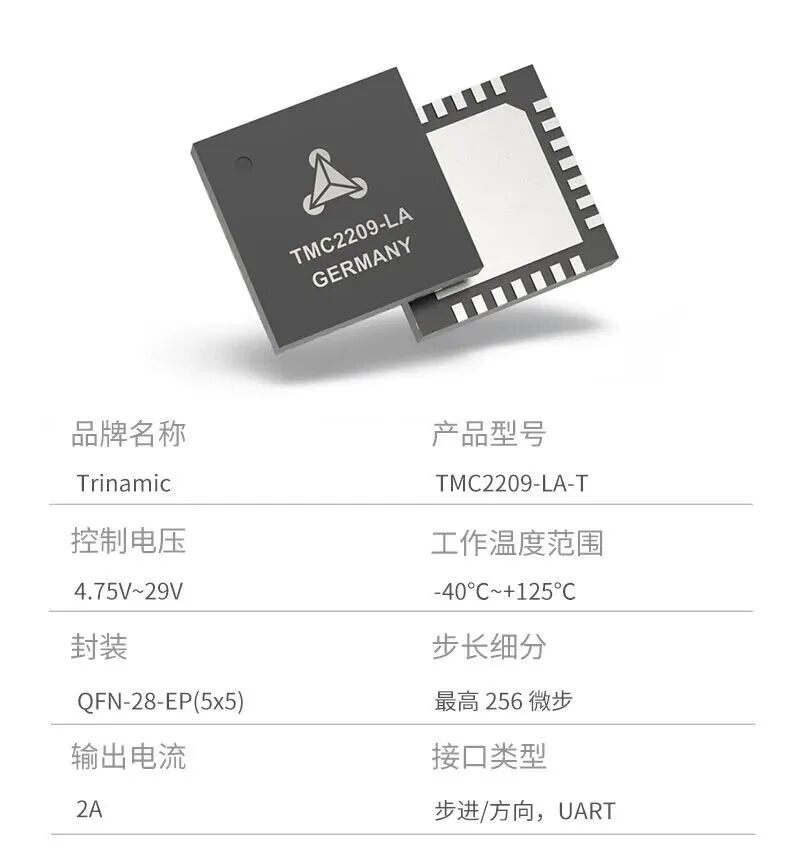

先看硬實力：這顆芯片能做什么

光看參數，它已經是一顆“能打”的驅動芯片。但它真正厲害的地方，藏在技術細節里。

靜音不是小聲、省電靠算法、集成省電阻







安靜，不只是“小一點的聲音”

很多驅動芯片的“靜音”，只是把噪音頻率調高，讓它不那么刺耳。

TMC2209-LA用的StealthChop2，這是TRINAMIC 的第二代電壓斬波技術。它讓電機在低速運動和待機狀態下，幾乎不產生可聽到的噪音。

你可能會問：那高速怎么辦？

它允許你設置一個速度閾值——低速用 StealthChop2 保持安靜，高速自動切換成SpreadCycle斬波模式，保證動態響應和扭矩輸出。

兩種模式自由搭配，安靜和性能，不用二選一。

省電，是“算”出來的

步進電機有一個特點：無論負載大小，默認都會用滿電流去驅動。這在輕載或空載時，其實是一種浪費。

TMC2209-LA 內置了CoolStep負載自適應電流控制。它會通過StallGuard4實時感知電機負載，當負載輕時自動降低電流，負載上來再快速補回去。

官方數據顯示，這種方式最高可降低 75%的能耗。

帶來的好處也很直接：

電機發熱減少，壽命更長

散熱需求降低，外殼可以做得更緊湊

電池供電設備，續航明顯提升

少一顆電阻，省一點成本

在物料清單（BOM）上，TMC2209-LA 也給了一個新選擇：可以不用外置檢測電阻。

它支持通過內部 MOSFET 導通電阻（RDSon）來檢測電流，只需在 VREF 引腳接一顆小電阻做電流參考即可。對于空間緊張或成本敏感的項目，這個功能非常實用。

當然，如果你對電流精度要求更高，也可以繼續使用傳統的外置檢測電阻方案。兩種方式，靈活切換。

3D 打印機：安靜打印，晚上也能開機

安防云臺/ 攝像頭：轉動平滑無噪音，不影響監控環境

辦公自動化設備：打印機、掃描儀、POS 機

電池供電設備：節能、續航更久

紡織機械、醫療設備：需要穩定、低振動的場景

如果你正在為步進電機選型，或者想讓現有設計“安靜一點、省電一點”，TMC2209-LA 值得你花時間試一試。

如需樣品、技術支持或批量采購，歡迎隨時聯系我們卓聯微。我們提供完整的技術資料、應用方案，以及一站式的供應服務，讓你的電機控制項目更省心。
