前言

1J22鐵鈷釩軟磁合金憑借超高飽和磁感應強度、高居里溫度、優異高溫穩定性，成為航空航天、eVTOL、人形機器人、高端伺服等領域高端電機的核心磁路材料。

其工業價值的充分釋放，高度依賴兩大關鍵工藝：純氫氣退火工藝實現材料磁性能優化，自粘結一體成型工藝實現結構與磁路完整性優化。二者協同，使1J22電機鐵芯在功率密度、能效、輕量化、可靠性上實現跨越式提升，支撐下一代高端電機從“滿足基本需求”向“追求極致性能”的迭代演進。

1J22鐵鈷釩軟磁合金：高端電機的核心磁基材基礎

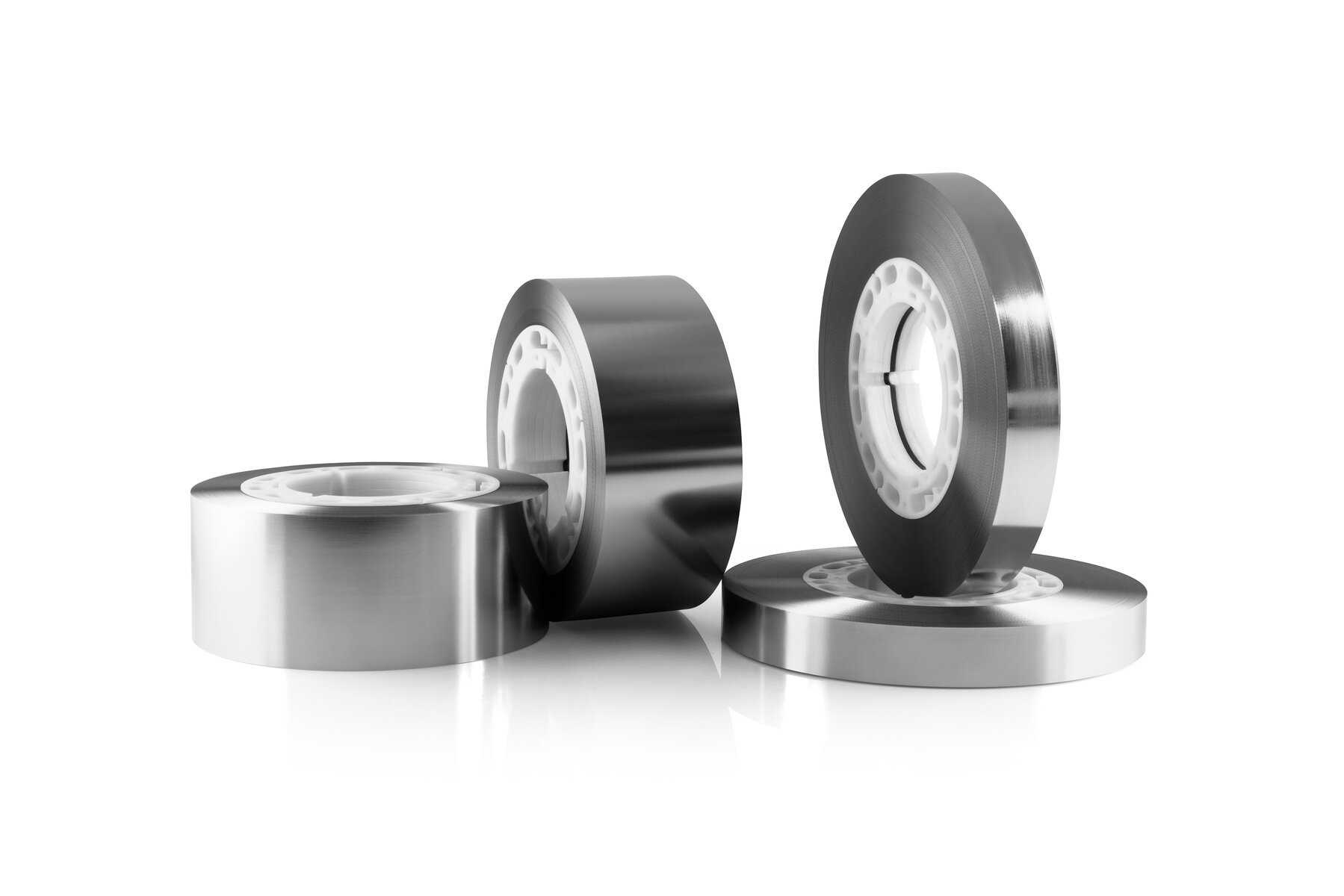

1J22鐵鈷釩軟磁合金是一種以鐵、鈷為主要成分，添加少量釩元素的高強度軟磁合金。1J22材料的飽和磁感應強度可達2.4T，是目前工程化應用中飽和磁感應強度超高的結構軟磁合金，遠高于普通硅鋼片（Bs≈1.5-1.8T）。

1、超高飽和磁感應強度，支撐電機功率密度提升

在高端電機設計中，采用1J22材料制造的鐵芯，相較于傳統硅鋼片鐵芯，在相同輸出功率下，電機體積可縮小25%-40%，重量可減輕30%-45%，功率密度可提升35%以上；而在相同體積下，電機的輸出功率可提升40%以上，能夠完美適配人形機器人、eVTOL等對體積、重量、功率密度要求極高的場景。例如：人形機器人的關節電機，需要在極小的體積內實現較大的扭矩輸出，1J22材料的超高飽和磁感應強度，可確保關節電機在小型化的同時，滿足扭矩與功率需求。

2、高居里溫度與優異高溫穩定性，適配極端工作環境

居里溫度（Tc）是軟磁材料失去鐵磁性的臨界溫度，居里溫度越高，材料在高溫環境下的磁性能穩定性越好。高端電機（如航空航天電機、eVTOL動力電機）在工作過程中，由于高功率輸出、高轉速運轉，鐵芯會產生大量熱量，工作溫度往往達到150-250℃，部分極端場景下甚至超過300℃，這就要求軟磁材料具備優異的高溫磁性能穩定性。

1J22材料的居里溫度約為980℃，遠高于普通軟磁材料（硅鋼片居里溫度約700-750℃），在250℃以下的工作環境中，其飽和磁感應強度、磁導率等核心磁性能的衰減率低于5%，能夠長期保持穩定的磁性能；即使在300℃的高溫環境下，其磁性能衰減率也可控制在10%以內，可適配極端高溫工作場景。此外，1J22材料在高溫環境下的機械強度也保持穩定，不會因高溫而出現軟化、變形，確保電機鐵芯的結構可靠性。

3、低損耗特性，提升電機能效水平

電機的損耗主要包括銅損、鐵損（磁滯損耗、渦流損耗），其中鐵損是影響電機能效的核心因素之一，尤其是在高頻、高功率輸出場景下，鐵損的占比可達30%-50%。1J22材料的磁滯損耗與渦流損耗較低，經過純氫氣退火工藝處理后，其磁滯損耗可控制在15-20mW/g（50Hz、1.5T）。

低損耗特性使得1J22電機鐵芯在工作過程中產生的熱量更少，不僅可以提升電機的能效水平（能效可提升10%-15%），還可以減少散熱系統的設計成本，進一步實現電機的輕量化與小型化。例如，航空航天電機對能效與散熱要求極高，采用1J22材料制備的鐵芯，可有效降低鐵損，減少散熱負擔，提升電機的續航能力與長期可靠性。

核心工藝：純氫氣退火工藝——1J22材料磁性能的“激活鑰匙”

華磁技術純氫氣退火工藝是1J22材料制備過程中的關鍵熱處理工藝，其核心作用是通過高純度氫氣的保護與還原作用，結合精密的溫度、時間調控，清除材料中的雜質與氧化產物，消除冷加工過程中產生的內應力，優化晶體結構。不同于普通的真空退火、氮?dú)馔嘶鸸に嚕儦錃馔嘶鸸に嚥粌H具備“保護”作用，更具備“還原凈化”作用，是解鎖1J22材料磁性能的重要途徑。

1、純氫氣退火工藝的核心原理

華磁技術純氫氣退火工藝的核心原理的是“還原凈化+應力消除+晶粒優化”三者協同，具體可分為三個階段，各階段相互關聯、逐步推進，最終實現材料磁性能的激活。

還原凈化階段：清除氧化雜質與有害雜質

高溫環境下，材料內部的碳雜質會與氫氣發生反應，生成甲烷，甲烷會隨氫氣氣流排出，實現脫碳處理（控制材料碳含量≤0.03%）；磷、硫等有害雜質會在高溫下析出，被氫氣氣流帶走，進一步提升材料的純度。通過還原凈化，材料的晶體結構得到修復，磁性能得到初步提升。

2、應力消除階段：釋放冷加工內應力

純氫氣退火過程中，當溫度升高至材料的再結晶溫度（約750-800℃）以上時，材料內部的原子會獲得足夠的能量，發生熱運動，原子排列逐漸恢復有序，錯位、畸變現象得到緩解，冷加工過程中產生的內應力逐步釋放、消除。內應力的消除，使磁疇能夠自由移動，磁滯損耗顯著降低，磁導率與飽和磁感應強度進一步提升，同時材料的韌性得到改善，脆性降低，加工性能進一步優化。

3、晶粒優化階段：形成均勻細小的等軸晶

晶體結構（晶粒尺寸、晶粒形態）是影響1J22材料磁性能與機械性能的關鍵因素。純氫氣退火過程中，通過精準控制升溫速度、保溫溫度與保溫時間，可實現晶粒的再結晶與長大調控：升溫速度控制在5-10℃/min，避免升溫過快導致晶粒長大不均勻；保溫溫度控制在850-900℃，此時原子熱運動劇烈，可實現晶粒的充分再結晶；保溫時間控制在3-6h，確保晶粒能夠均勻長大，形成尺寸為10-20μm的均勻等軸晶。晶粒的優化，進一步提升了材料的磁性能與機械性能，為其應用于高端電機奠定了基礎。

華磁技術純氫氣退火工藝對參數的控制要求極高，任何一個參數（如氫氣純度、露點、升溫速度、保溫溫度、保溫時間、冷卻速度）的偏差，都會導致材料磁性能出現顯著下降，因此，必須嚴格控制各項工藝參數，確保工藝的穩定性與一致性。

自粘結一體成型工藝——高端電機鐵芯的“結構優化方案”

華磁技術自粘結一體成型工藝是1J22電機鐵芯的關鍵成型工藝，該工藝的核心價值在于，解決了1J22材料硬脆特性帶來的加工裝配難題，實現了鐵芯的高精度、一體化成型，同時保障了磁路的連續性，減少了漏磁與鐵損，與純氫氣退火工藝協同，進一步提升1J22電機鐵芯的綜合性能，適配高端電機的結構與性能需求。

1、磁路完整性優勢：杜絕 “漏磁”，釋放磁通極限

保持磁路連續：傳統鉚接或焊接會在鐵芯上形成物理斷點，直接導致磁路斷裂，產生巨大漏磁。自粘結通過面接觸結合，讓鐵芯成為一個整體，保障了超高磁通密度的傳輸路徑暢通無阻。

減少鐵損：沒有了鉚釘或焊接點引起的局部磁疇紊亂，鐵芯的渦流損耗和磁滯損耗顯著降低。對于高端電機而言，低損耗意味著更低的發熱和更高的能效，這直接關系到航空航天或機器人關節的壽命與續航。

2、結構強度優勢：適配 “硬脆” 特性，防變形防松動

零應力裝配：華磁技術自粘結工藝在疊壓后通過固化完成，不存在鉆孔、敲擊或高溫焊接產生的二次內應力。這完美保護了1J22材料經過 “純氫氣退火” 后獲得的優異磁性能，防止因應力導致材料性能崩塌。

高振穩定性：高端電機（如 eVTOL、機器人關節）工作環境震動劇烈。傳統鉚接工藝長期運行下容易松動，導致噪音增大甚至機械失效。自粘結一體成型后，結構整體性極強，耐高溫、耐高振、無松動，確保長期可靠性。

3. 輕量化與小型化優勢：極致壓縮，空間利用率

自粘結工藝無需冗余結構，將每一寸材料都用于承載磁通量，這意味著更高的功率密度和更小的安裝體積。

重量更輕：省去了鉚釘、焊接點等金屬緊固件，鐵芯整體重量可減輕15%-30%。對于無人機、eVTOL 和人形機器人等 “每克必爭” 的領域，減重就是增效。

4.加工精度優勢：適配精密制造

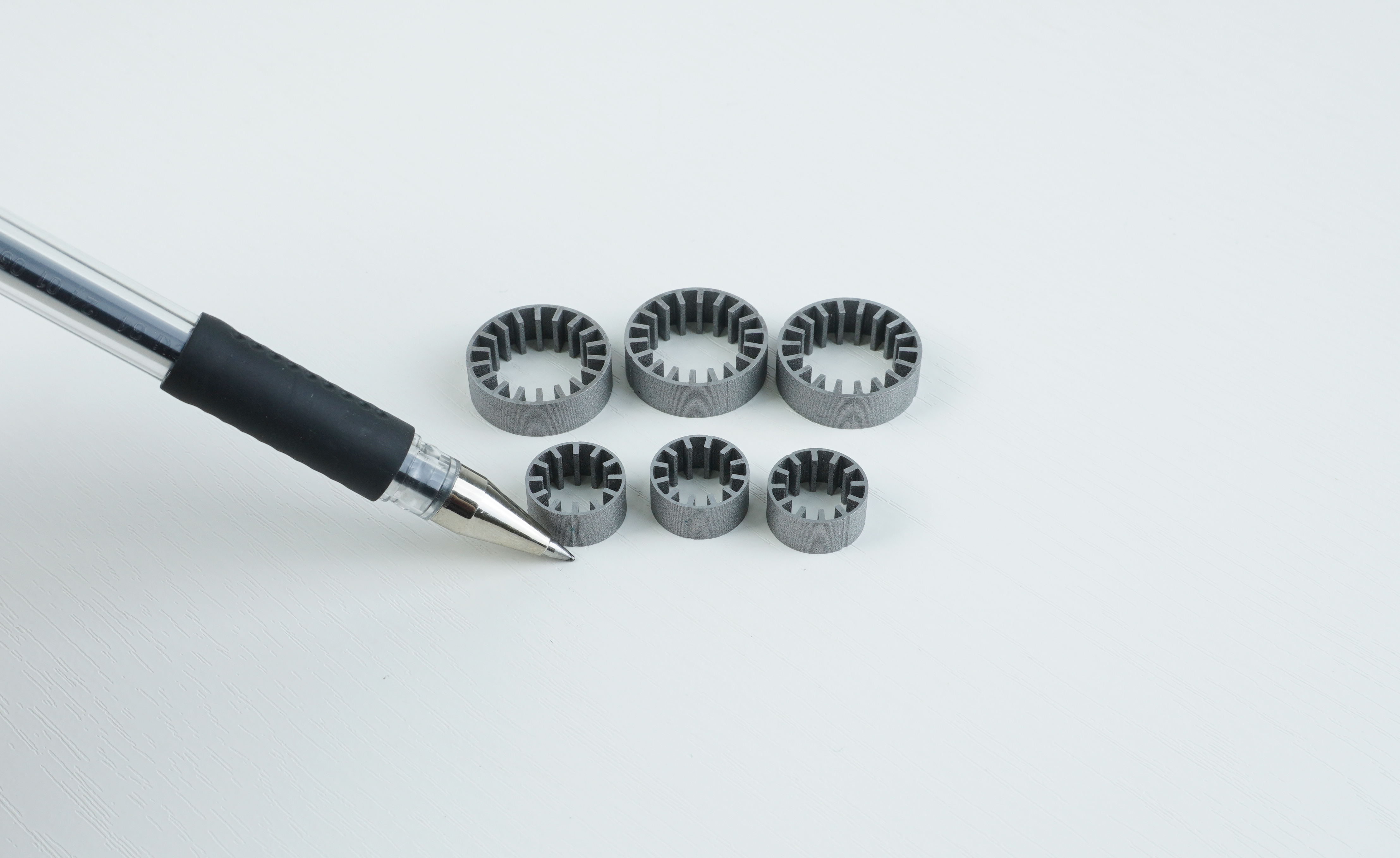

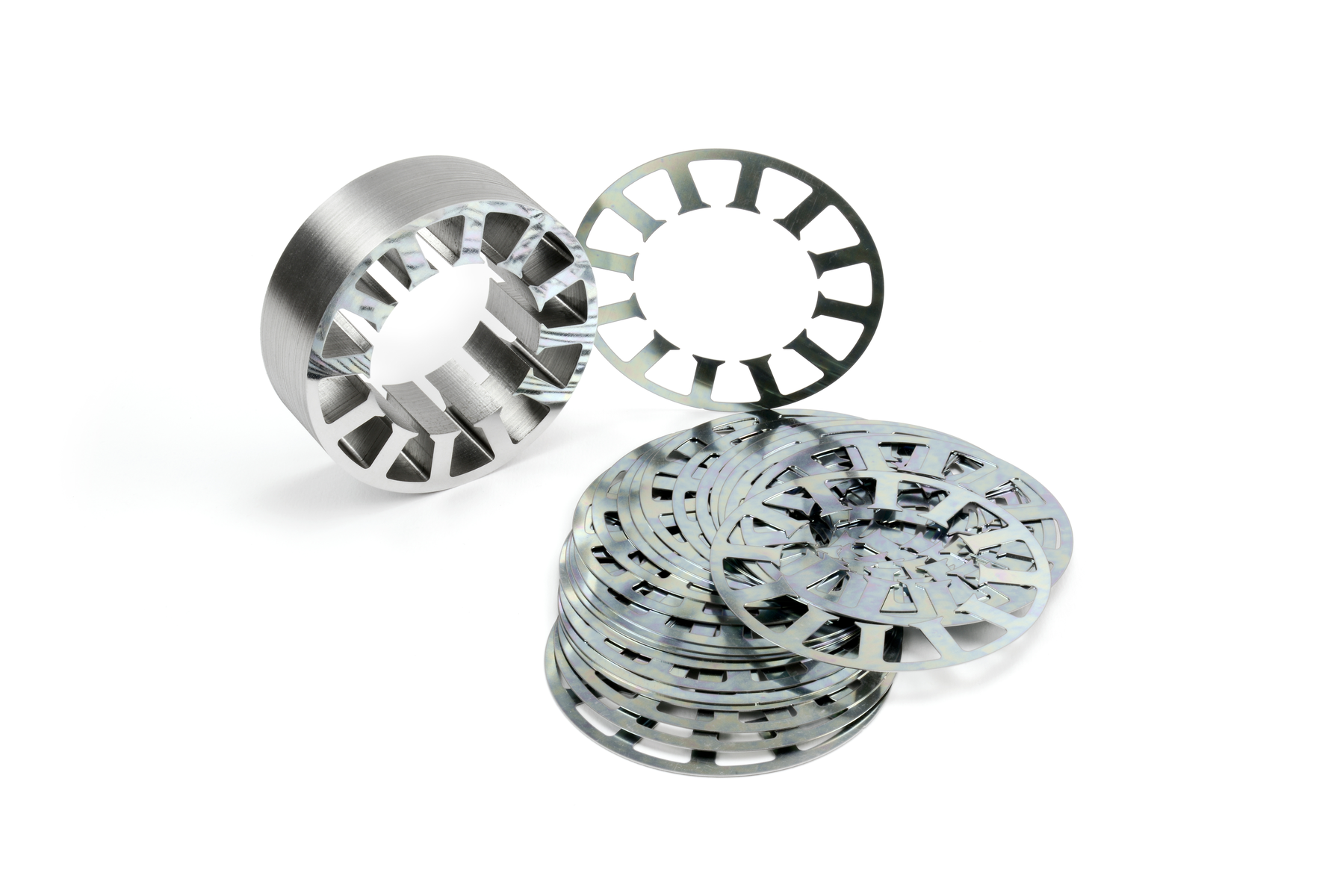

復雜成型能力：對于異形、微型、復雜槽型的 1J22 鐵芯，自粘結工藝更具優勢。它允許在沖片狀態下進行極其精細的輪廓加工，然后整體成型，解決了難加工材料的裝配難題。

結語

1J22 鐵鈷釩軟磁合金能夠規?；瘧?yīng)用于高端電機，核心驅動力來自純氫氣退火與自粘結一體成型兩大工藝的協同：純氫氣退火激活 1J22的磁性能；自粘結一體成型解決絕緣、損耗、結構、精度與可靠性的工程痛點。

兩者結合，使1J22電機在功率密度、效率、高溫穩定性、輕量化、可靠性上全面領先，成為下一代高端電機的核心技術方案。
