在新能源汽車快速發展的背景下，電機及電驅系統正朝著高功率密度、高效率、強可靠性方向持續演進。

但與此同時，一個核心問題也越來越突出：實驗室性能 ≠ 實際工況表現。溫度、負載、冷卻條件、環境變化等因素，都會直接影響電機系統的真實表現。

因此，企業不再滿足于單一性能測試，而是需要一整套“環境 + 負載 + 熱管理”協同的電機測試解決方案。

一、為什么電機測試需要走向“系統化”?

傳統測試往往只解決一個問題：

? 環境箱 → 模擬氣候

? 測功機 → 測性能

? 冷水機 → 控溫

但在實際應用中，這三者是強耦合關系：

? 高溫環境 → 電機效率下降

? 冷卻不足 → 功率衰減甚至保護

? 高負載 → 溫升迅速上升

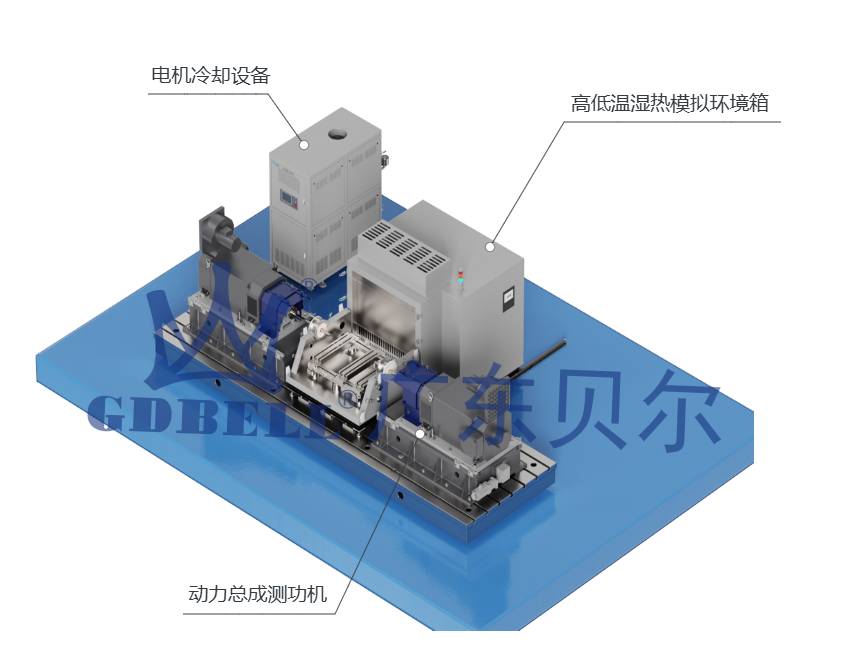

如果分開測試，結果往往失真或不完整。因此，當前行業趨勢是多系統聯動測試(Integrated Test System)。即：環境模擬 + 動力加載 + 熱管理控制一體化。

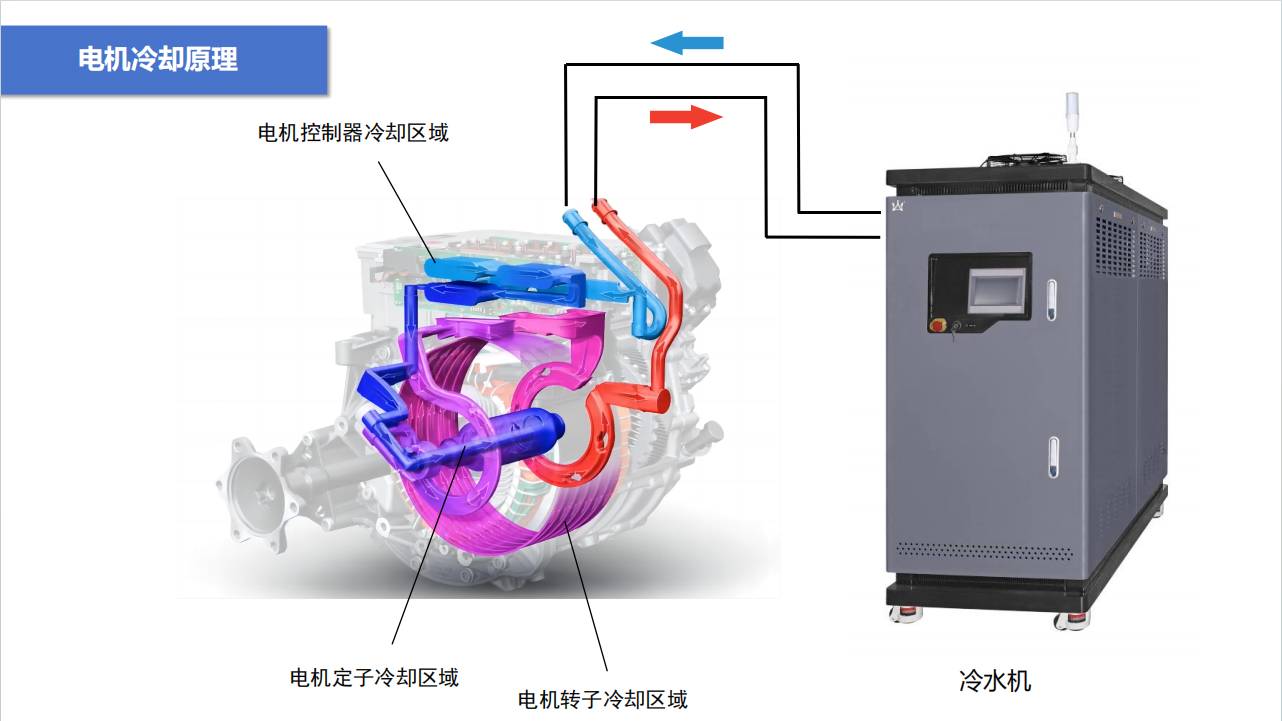

二、電機冷卻原理

電機在運行過程中會因繞組電流(銅損)、電磁變化(鐵損)以及機械摩擦產生大量熱量，如果不及時散出，將導致效率下降甚至損壞。

因此，在測試與實際應用中，通常通過冷水機或油冷機構建循環冷卻系統：由設備輸出恒溫冷卻介質(冷卻水或冷卻油)，通過電機內部的冷卻通道、殼體水套或噴油結構，對控制器、定子及轉子等關鍵發熱部位進行持續換熱，將熱量帶走后再返回制冷設備進行降溫，如此循環，實現對電機溫度的穩定控制，從而保證其性能、效率及可靠性處于可控范圍內。

三、測試試件覆蓋范圍

廣東貝爾提供的新能源汽車電機測試解決方案適用于多類型驅動系統：

1?、乘用車電機系統

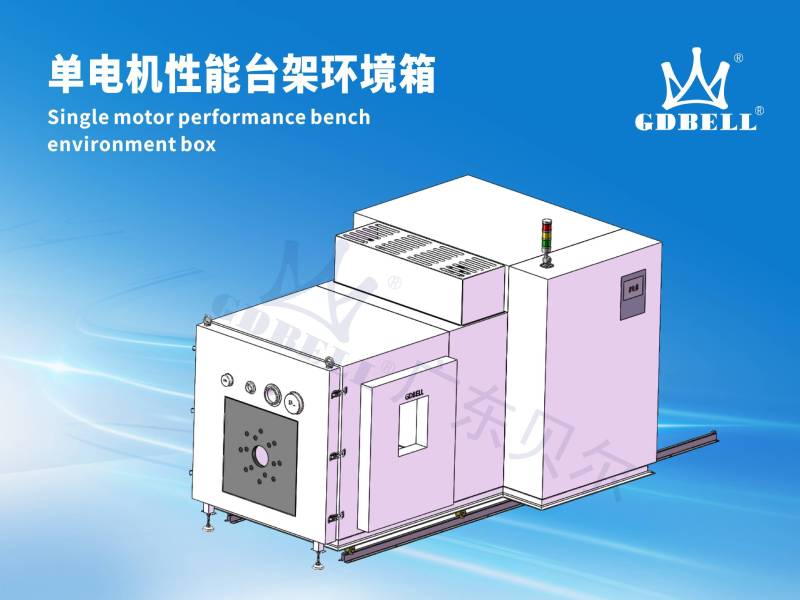

? 單電機 / 雙電機系統

? 高速扁線電機

? 集成式電驅總成(EDU)

重點測試：效率、NVH、熱穩定性

2?、商用車電機系統

? 重卡驅動電機

? 大功率電驅系統

? 高扭矩輸出系統

重點測試：持續負載能力、熱衰減、可靠性

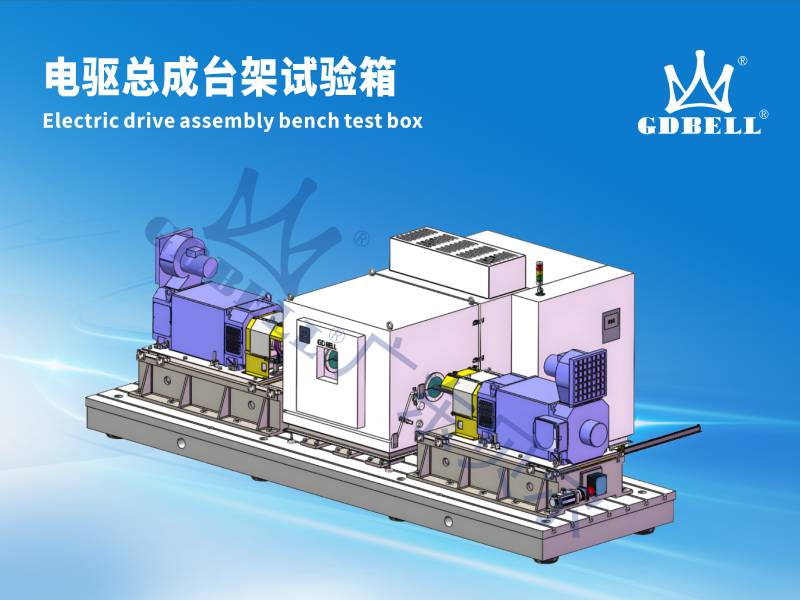

3?、電驅總成 / 變速箱 / 電驅橋

? 三合一電驅總成

? 電驅動車橋

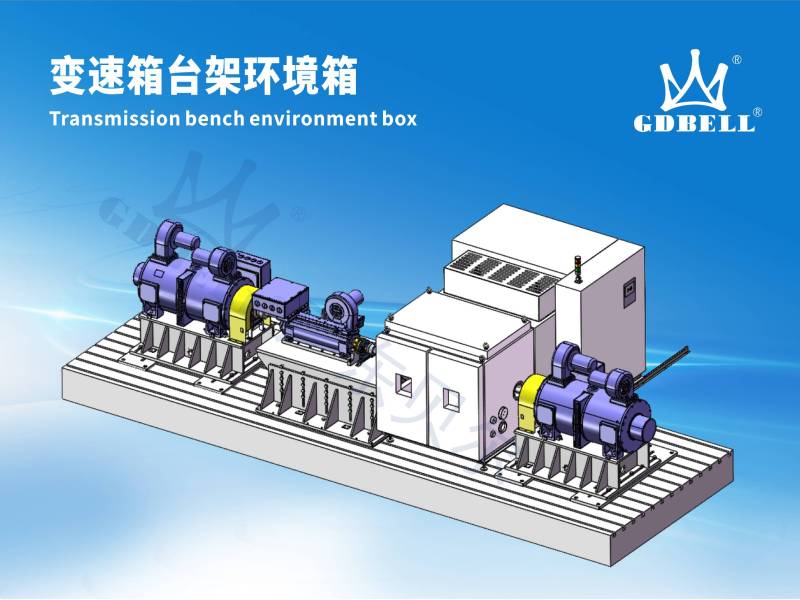

? 減速器 / 變速箱

重點測試：傳動效率、耐久、潤滑與溫升

四、整體解決方案構成

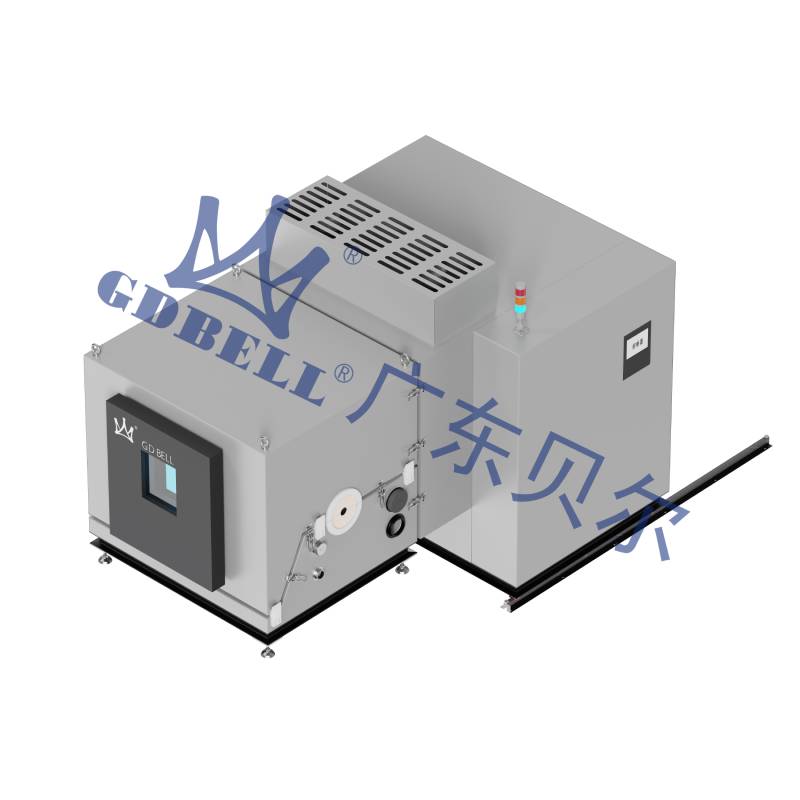

1?、環境試驗系統(環境試驗箱)

用于模擬實際運行環境：

? 溫度范圍：-60℃ ~ +150℃(可擴展)

? 濕度范圍：10~98%RH

? 支持整機或臺架嵌入式結構

目的：讓電機在“真實環境”下運行

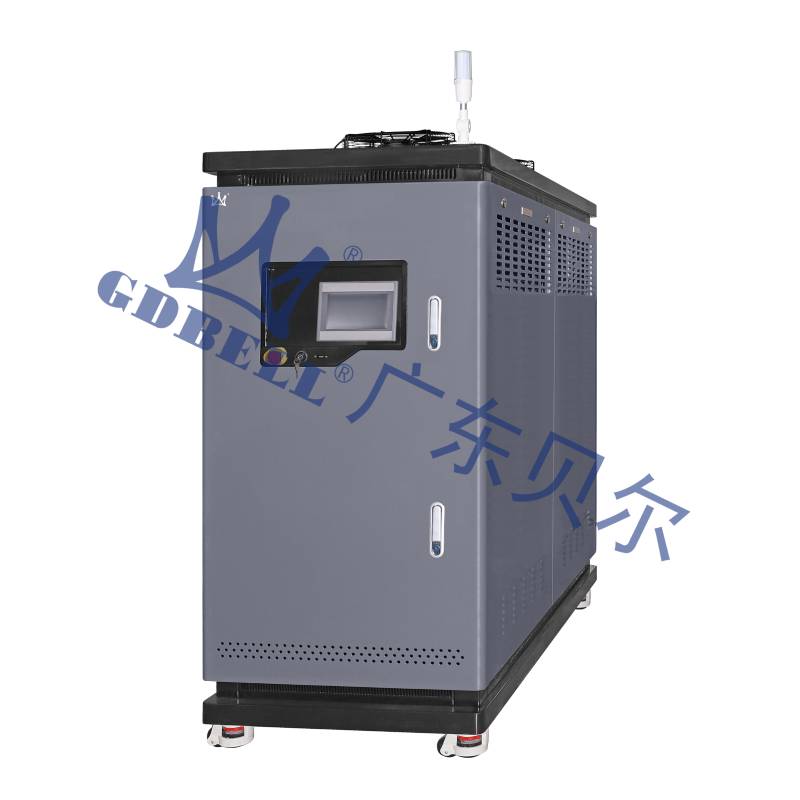

2、熱管理系統(冷水機)

用于模擬電機冷卻條件：

? 溫度精度：±0.5℃或更高

? 多通道獨立控溫

? 支持溫度/流量/壓力控制

目的：精準控制電機熱邊界條件

五、系統聯動測試能力

一套成熟的新能源汽車電機測試方案，關鍵不在設備本身，而在系統協同能力：

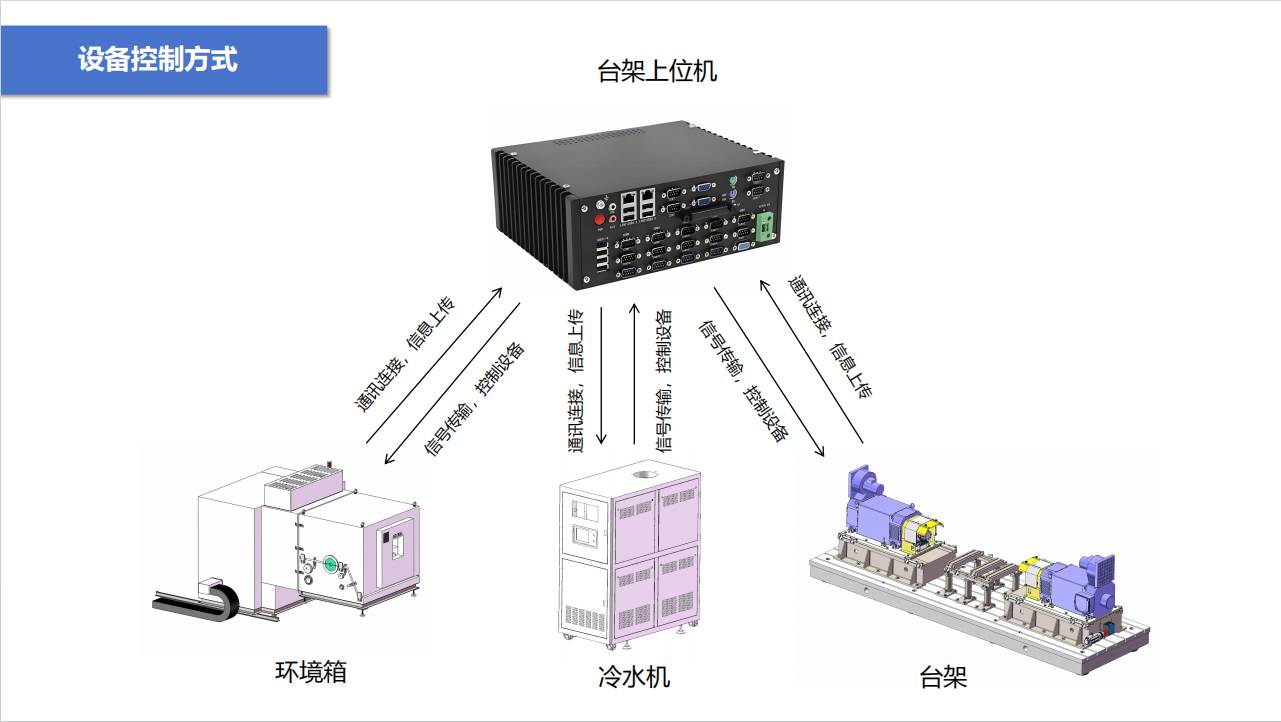

1、多系統聯動控制

? 環境箱溫度變化 ? 測功機負載變化

? 冷卻系統 ? 電機熱響應

實現真實工況耦合測試

2、全工況測試覆蓋

可實現：

? 高低溫啟動測試

? 高溫滿載耐久測試

? 冷熱沖擊運行測試

六、環境箱技術參數

溫度范圍：-60~150℃

濕度范圍：10%~98%RH

升降溫速率：1~15K/min(線性/平均)

溫度均勻度：≤2.0℃

溫度波動度：≤±0.5℃

溫度偏差：≤±2.0℃

濕度偏差：≤±3%RH (>75%RH);≤±5%RH (≤75%RH)

冷卻方式：水冷/風冷

注：設備的溫濕度范圍、升降溫速率等參數均可按需進行非標定制。

七、冷水機技術參數

溫度范圍：-40~120℃

流量范圍：2~40L

壓力范圍：0~300KPa

控溫精度：±0.5℃

流量精度：±0.2L/min

壓力精度：±5KPa

冷卻方式：水冷/風冷

注：設備的制冷/加熱功率、溫度、流量、壓力等均可按需進行非標定制。

關于貝爾

作為國內知名的試驗設備制造商，廣東貝爾長期專注于新能源汽車領域測試設備的研發與應用，可為客戶提供電機測試用環境箱、冷水機等設備。

如果您正在規劃新能源汽車電機測試系統：

? 不確定環境箱如何選型?

? 冷水機參數如何匹配?

? 是否需要多系統聯動控制?

廣東貝爾可提供一對一測試方案設計，支持非標定制與整套系統集成。
