引言

平時使用示波器做免拆診斷的過程中，總是會借助很多附件來排除故障點，例如壓力傳感器，脈動傳感器等。實際上發動機上的很多傳感器的信號也能讓我們直接使用。

今天就借助這個案例和大家分享一下如何使用高壓油軌壓力信號，來輔助判斷高壓噴油嘴是否存在噴油量不一致的情況。

01

信號采集

先聊聊如何正確地采集信號。

在使用浮地示波器采集高壓油軌壓力信號波形時，該通道的接地需要接在傳感器的地，而不是功率地。這樣能大幅度的降低外界的干擾，測出來的波形更加的接近真實信號。

如圖1與圖2，同樣的設置參數，使用傳感器自身接地測得的信號干擾更少，更加干凈、清晰。

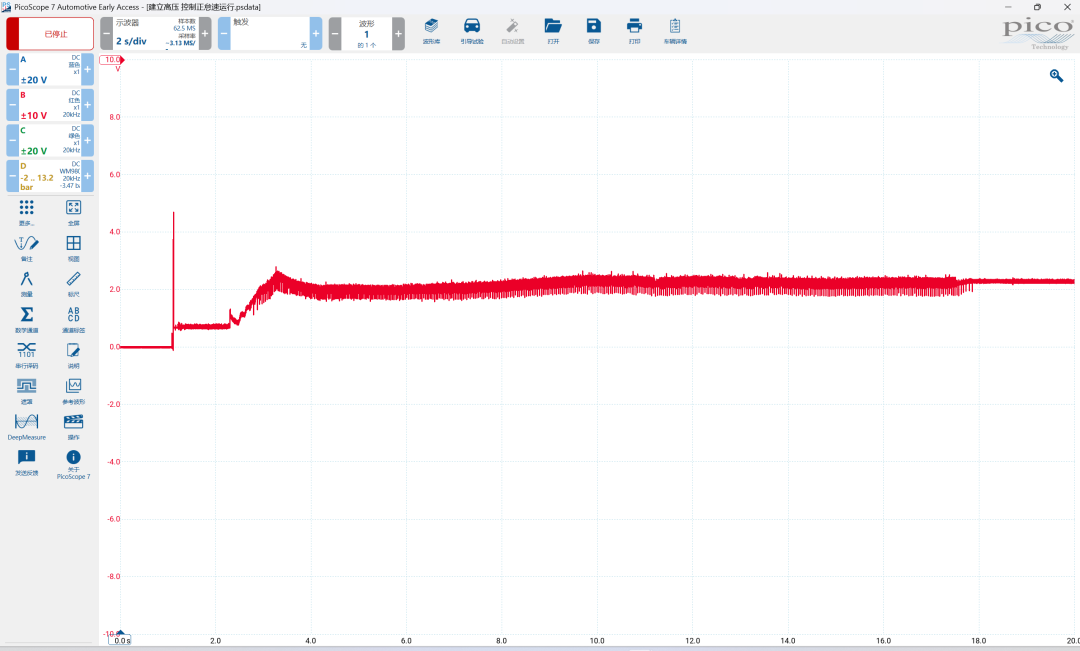

圖1 使用功率地的波形

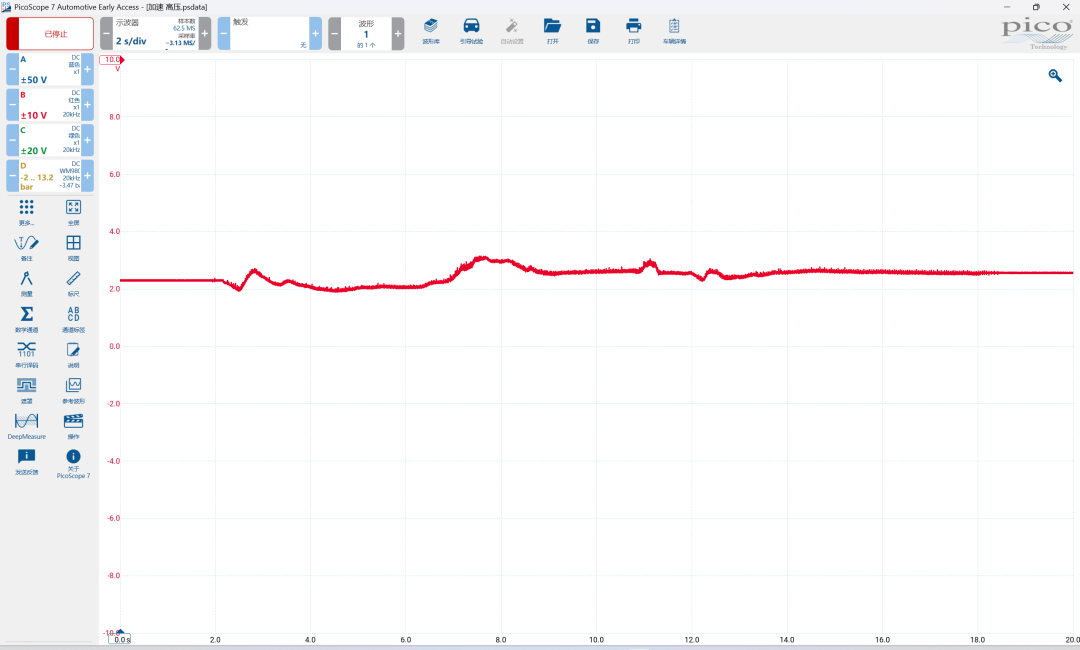

圖2 使用傳感器自身接地的波形

02

實測案例

掌握了采集波形的方法，那如何來運用呢？高壓油軌壓力傳感器所監控的，是當前高壓共軌內的實時壓力。

那么，噴油嘴噴油后以及高壓油泵往高壓共軌內泵油產生的油壓波動，能否從高壓油軌壓力傳感器的信號上體現出來呢？我們不妨來看一個實測案例：

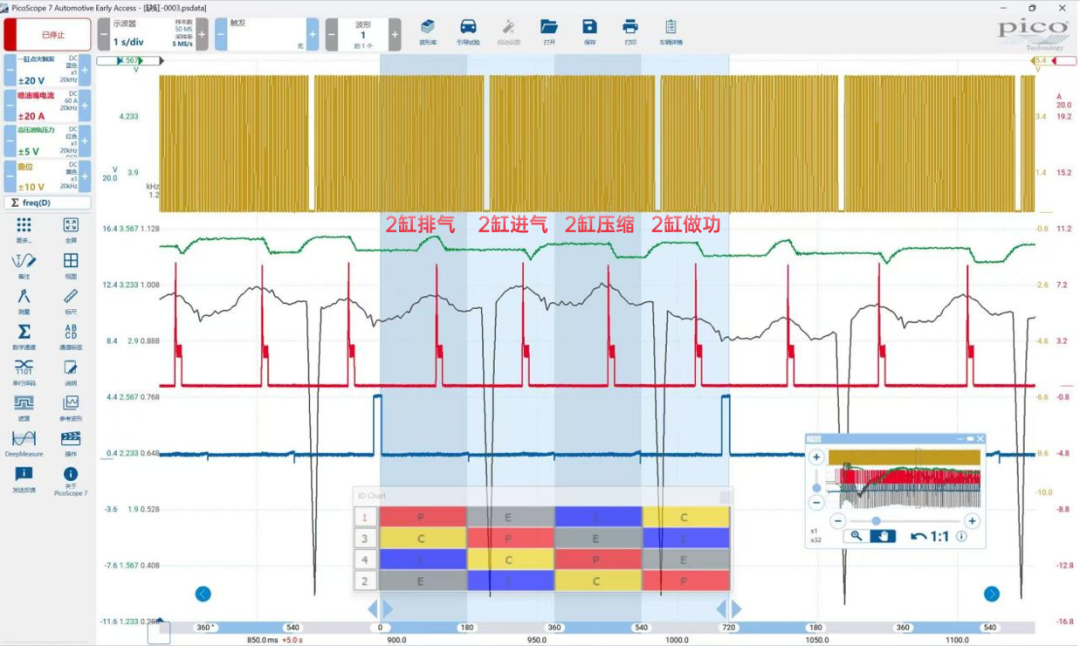

圖3 故障車的相關信號波形

A通道：1缸點火觸發；B通道：噴油嘴電流

C通道：高壓油軌壓力；D通道：曲軸位置傳感器信號

如圖3，通過曲軸加速度的曲線可以發現，2缸點火后，曲軸轉速不升反降，表明2缸存在做功不良的問題。

那么具體是什么原因?qū)е碌哪?？此前已?jīng)排除過2缸的點火線圈，火花塞以及缸壓，均無問題。接下來需要排查噴油嘴，但缸內直噴的噴油嘴并不好拆。如何通過免拆診斷來驗證其好壞？能否運用高壓油軌壓力傳感器的信號來輔助我們判斷？

答案是肯定的。事實上，高壓油軌壓力傳感器的電壓信號波動，和實際油軌壓力的波動是完全對應的。這一傳感器的本質就是把「壓力」這個物理量，線性轉換成「電壓」這個電信號。壓力波動多少bar，電壓就會按比例波動多少mV。因此，高壓油軌壓力傳感器的電壓信號波動，可以間接反映油軌內油壓變化的方向和程度。比如2缸噴油后，油軌實際壓力會下降，此時軌壓信號傳感器電壓也會出現下降。

了解了這一點，我們?cè)倮^續分析波形。該款發動機沒有配備分層燃燒模式，2缸的噴油時刻就發生在進氣行程。對噴油嘴電流波形進行深度計算，可以發現，循環數201-204為一個做功循環。202是2缸的噴油時刻，其噴油脈寬與其他缸基本一致。在同等條件下（噴油脈寬一致），2缸噴油時，油軌壓力信號的波動量是最小的。由此可以推斷，2缸噴油嘴的噴射量明顯小于其它3個缸的噴油嘴的噴射量，2缸噴油嘴損壞。

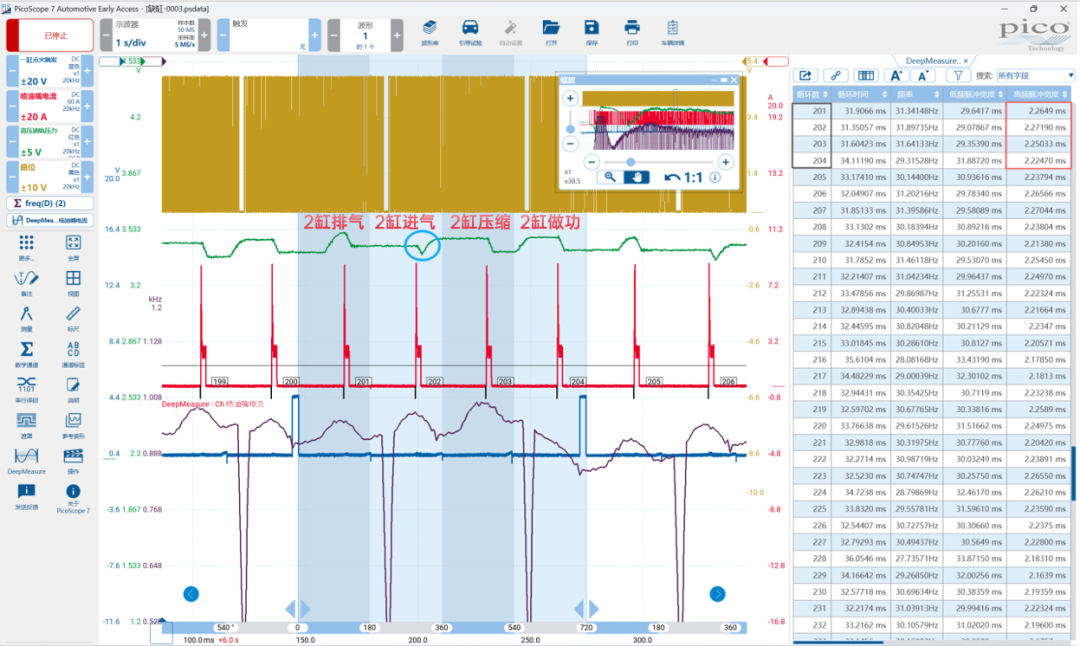

圖4 故障車2缸噴油軌壓波動最小

思考題

示波器的玩法有很多，主要是使用者會不會開發出更加實用的使用方法。借助一個傳感器的信號，輔助我們判斷故障點，這樣能很大程度地減少我們?cè)\斷故障時的工作量。

其實我們還可以通過高壓油軌信號波形的波動，來判斷出一個完整的做功周期內高壓油泵工作幾次。那么你能判斷出圖4波形中，高壓油泵一個完整的做功周期工作幾次嗎？

答案我們將發布在評論區，歡迎來評論區對答案！
