本文介紹了現代微電子器件封裝技術。

在現代微電子技術體系中，微電子器件封裝技術已演變?yōu)檫B接芯片設計與系統應用的橋梁性學科，其戰略地位隨AI算力需求爆發與半導體產業重構而持續攀升。

從功能維度審視，微電子封裝已超越傳統“保護外殼”的定位，演變?yōu)橄到y(tǒng)性能優化的核心載體。其四大基本功能——機械支撐、電氣互連、信號傳輸、散熱管理——在先進封裝架構下呈現新的技術特征。

現代電子產業對微電子封裝的要求

現代電子產業對微電子封裝的嚴苛要求，正驅動著封裝技術向系統級集成與性能優化方向加速演進。在軍事、宇航、通信、便攜計算、汽車及消費電子等領域的持續創新中，封裝已從傳統的“芯片保護殼”蛻變?yōu)橹蜗到y(tǒng)功能實現的核心載體，其技術演進路徑與產業需求形成深度耦合。

在系統集成維度，Chiplet技術的成熟推動封裝從“單芯片封裝”向“多芯粒協同”升級。以AMD Zen4架構處理器為例，通過混合鍵合與有機基板集成，實現CPU、GPU、I/O芯粒的異構互連，在提升計算性能的同時降低整體功耗。這種模塊化設計不僅縮短了產品開發周期，更通過芯粒復用降低了高端芯片的制造成本，使高性能計算設備在消費級市場的滲透率顯著提升。

面向便攜與穿戴設備，封裝技術正突破“輕薄化”與“高可靠性”的雙重約束。采用柔性基板與低溫鍵合工藝的扇出型封裝（Fan-Out），在保持0.3mm超薄厚度的同時，實現-40℃至150℃寬溫域工作能力，滿足汽車電子與工業控制場景的嚴苛環境要求。而硅光子與CMOS工藝的集成，則通過共封裝光學（CPO）技術將光模塊與芯片的距離縮短至毫米級，使數據傳輸速率突破800Gbps，支撐5G基站與數據中心的高帶寬需求。

在成本與環保層面，綠色封裝技術正成為產業新焦點。歐盟《包裝與包裝廢棄物條例》（PPWR）推動的單一材質可回收封裝材料，結合水性環氧樹脂與無鉛焊料的應用，使封裝過程的VOCs排放降低，同時提升材料的循環利用率。國內企業開發的生物基環氧塑封料，通過AEC-Q100認證，在保持電氣性能的同時實現碳足跡減少，適配新能源汽車與可再生能源設備的綠色制造需求。

綜上所述，現代電子產業對微電子封裝的要求已從單一的“性能提升”轉向“性能-成本-環?！钡娜S優化。封裝技術通過材料創新、工藝突破與系統集成，不僅支撐著芯片性能的極限釋放，更成為推動電子信息產業綠色轉型與可持續發展的關鍵基礎設施。

微電子封裝的發展歷程

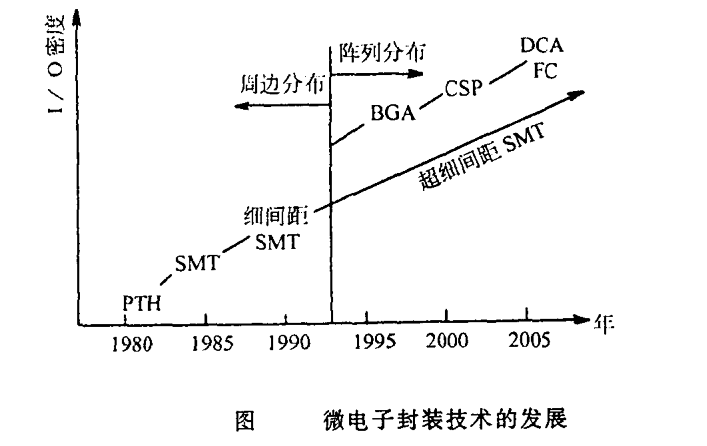

微電子封裝技術的演進軌跡深刻映射著半導體產業的變革脈絡，自1947年晶體管誕生至21世紀20年代，已形成從“通孔插裝”到“系統級集成”的跨越式發展范式。20世紀50-70年代，以TO型金屬玻璃封裝與DIP雙列直插式封裝為主導，通過金屬-玻璃封接工藝實現芯片的基本電氣互連與機械保護，但受限于引腳密度與散熱能力，僅適用于小規模集成電路（SSI）應用。80年代表面安裝技術（SMT）的突破推動封裝進入“片式化”時代，LCCC、PLCC、QFP等封裝形式通過短引線、小節距設計將封裝密度提升3-5倍，同時支持自動化貼裝，使消費電子產品實現“體積縮小、重量減輕”的雙重突破。

然而，當集成電路進入超大規模（VLSI）階段后，傳統四邊引線封裝面臨I/O數不足、信號完整性劣化等瓶頸，促使90年代出現第二次技術飛躍——BGA球柵陣列封裝通過焊球陣列實現面陣互連，將引腳密度提升至每平方厘米數百個，配合倒裝焊（FC）技術實現芯片級互連，使CPU、GPU等高性能芯片的電氣性能與熱管理效率顯著提升。

進入21世紀，多芯片組件（MCM）與芯片尺寸封裝（CSP）的興起推動封裝向“系統級”演進。MCM-L/C/D技術通過多層布線基板集成多顆裸芯片，實現功能模塊的緊湊集成，而CSP技術則通過封裝尺寸與芯片尺寸的1:1匹配，將封裝厚度壓縮至0.5mm以下，支撐移動設備的輕薄化需求。近年來，Chiplet技術的成熟進一步突破單芯片物理極限，通過硅橋（EMIB）、混合鍵合（Hybrid Bonding）等異構集成方案，實現CPU、GPU、AI加速器等芯粒的模塊化組合，在提升計算性能的同時降低制造成本。例如，臺積電CoWoS-L技術通過局部硅橋與有機基板結合，在87%面積利用率下實現高帶寬互連，支撐AI芯片對萬億參數模型的計算需求；英特爾Foveros技術則通過3D堆疊實現邏輯芯片與存儲芯片的垂直互連，將互連延遲降低至納秒級。

在材料創新層面，玻璃基板憑借低翹曲度與高布線密度優勢，在HBM4封裝中實現16-Hi堆疊的量產突破，而液態金屬導熱材料與石墨烯-銅復合散熱結構的應用，使高功耗芯片的熱導率大幅提升，解決“熱墻”問題。環保封裝方面，水性環氧樹脂與無鉛焊料的普及推動VOCs排放降低，生物基環氧塑封料通過AEC-Q100認證，在保持電氣性能的同時實現碳足跡減少，適配新能源汽車與可再生能源設備的綠色制造需求。

微電子封裝的基本類型

微電子封裝的基本類型演進始終圍繞“小型化、高密度、高性能”三大核心訴求展開，其技術路徑與半導體產業需求形成深度耦合。

20世紀60-70年代，以TO型晶體管罐盒、SIP單列直插、DIP雙列直插及PGA針柵陣列為代表的針腳插入型封裝占據主導，通過金屬-玻璃封接工藝實現芯片與PCB的機械互連與電氣連接，但受限于引腳密度與散熱能力，僅適用于小規模集成電路應用。80年代表面安裝技術（SMT）的突破推動封裝進入“片式化”時代，LCCC無引線陶瓷片式載體、PLCC塑料有引線片式載體、QFP四邊引線扁平封裝等形式通過短引線、小節距設計將封裝密度提升3-5倍，配合波峰焊與熱壓焊工藝實現自動化貼裝，使消費電子產品實現“體積縮小、重量減輕”的雙重突破，SOP、QFJ、SOJ等衍生形式進一步拓展了表面貼裝的應用場景。

90年代后，隨著集成電路進入超大規模（VLSI）階段，傳統四邊引線封裝面臨I/O數不足、信號完整性劣化等瓶頸，促使封裝技術向“混載封裝、3D封裝、裸芯片封裝”方向演進。BGA球柵陣列封裝通過焊球陣列實現面陣互連，將引腳密度提升至每平方厘米數百個，配合倒裝焊（FC）技術實現芯片級互連，使CPU、GPU等高性能芯片的電氣性能與熱管理效率顯著提升；MCM多芯片組件技術通過多層布線基板集成多顆裸芯片，實現功能模塊的緊湊集成，而CSP芯片尺寸封裝則通過封裝尺寸與芯片尺寸的1:1匹配，將封裝厚度壓縮至0.5mm以下，支撐移動設備的輕薄化需求。近年來，Chiplet技術的成熟進一步突破單芯片物理極限，通過硅橋（EMIB）、混合鍵合（Hybrid Bonding）等異構集成方案，實現CPU、GPU、AI加速器等芯粒的模塊化組合，在提升計算性能的同時降低制造成本。

當前，微電子封裝正朝“系統級集成”方向加速演進。玻璃基板憑借低翹曲度與高布線密度優勢，在HBM4封裝中實現16-Hi堆疊的量產突破；液態金屬導熱材料與石墨烯-銅復合散熱結構的應用，使高功耗芯片的熱導率大幅提升，解決“熱墻”問題；硅光子與CMOS工藝的集成，則通過共封裝光學（CPO）技術將光模塊與芯片的距離縮短至毫米級，使數據傳輸速率突破800Gbps，支撐5G基站與數據中心的高帶寬需求。環保封裝方面，水性環氧樹脂與無鉛焊料的普及推動VOCs排放降低，生物基環氧塑封料通過AEC-Q100認證，在保持電氣性能的同時實現碳足跡減少，適配新能源汽車與可再生能源設備的綠色制造需求。這種技術演進與產業需求的深度融合，將持續驅動封裝技術在后摩爾時代創造新的價值增長點。
