一文詳解中科本原DSP芯片的SDFM外設

中科本原 ? 來源:中科本原 ? 2026-04-03 14:41 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

近年來,我國工業自動化體系持續升級,工業電機與伺服驅動行業步入高速發展期。伺服技術的規模化應用,顯著提升了傳統裝備性能與生產效率。伴隨制造業向高端化、精密化轉型,工業電機及伺服驅動的應用場景不斷拓展,已深度覆蓋工業機器人、高端裝備制造等新興領域。電流采樣作為伺服系統的核心反饋環節,其響應速度與采樣精度,直接決定伺服系統的動態性能與控制品質。


圖1在伺服驅動器中使用Σ-Δ 調制器進行電流感測

在多種電流采樣方案中,sigma-delta(Σ-Δ)數字采樣憑借高隔離性、高精度、強抗干擾性與優異溫漂特性脫穎而出。中科本原系列 DSP 實時控制器內置的Sigma Delta Filter Module(SDFM),正是面向高端伺服與電機控制場景設計的專用高性能外設,可幫助用戶高效實現高性能 Σ-Δ 采樣。本文將詳細解析 SDFM 的工作原理、核心功能及其在實際工程中的應用價值。

SDFM外設的核心功能

SDFM(Σ-Δ濾波器模塊)是一種四通道數字濾波器,專為工業控制中的電流測量和位置解碼而設計。其核心目標是通過高效處理Σ-Δ調制器輸出的比特流,實現高精度、低噪聲的數字信號轉換,同時滿足工業場景中對高電壓隔離邊界的安全需求。

具體而言,SDFM的每個輸入通道可獨立接收一個Σ-Δ調制器的比特流數據和時鐘信號(SD-Dx和SD-Cx引腳),并通過數字抽取濾波器(Sinc1/Sinc2/SincFast/Sinc3)將高頻比特流轉換為低頻數字?jǐn)?shù)據。這一過程不僅保留了原始模擬信號的關鍵信息,還能通過數字濾波有效抑制高頻噪聲,提升信噪比。

Sigma-delta(Σ-Δ調制)的工作原理

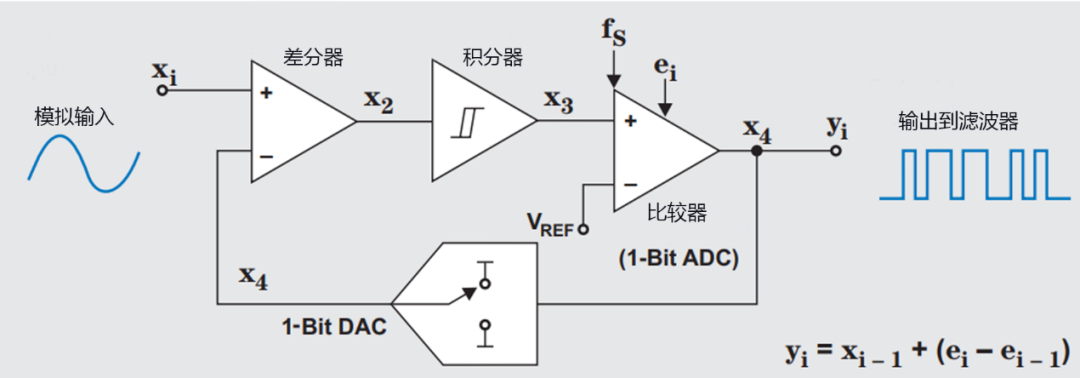

如圖為典型的一階sigma-delta調制器,其基本組成包含一個積分器,一個1-bit ADC以及一個1-bit DAC。該回路中,輸入信號與DAC反饋信號做差,并送入積分環節當中。積分環節輸出與一個給定的參考電壓比較,通過1-bit ADC生成高或低的高頻1-bit數字信號。該數字信號再經過反饋環節的DAC 生成模擬信號作為輸入信號的反饋,當環路趨于穩定,則數字輸出的平均值將跟隨模擬輸入信號,從而達到將輸入的模擬信號調制為數字信號的目的。


圖2Sigma-Delta調制器

更易實現隔離:目前高壓電力電子設備普遍采用隔離型電流采樣,特別是隨著業界功能安全標準的普及,隔離采樣也越發成為許多工業、汽車產品的首選方案。由于sigma-delta調制技術先天輸出高頻數字信號,因此非常適合應用于隔離型的采樣器件當中。

更易實現高精度:常見sigma-delta調制器的時鐘頻率通常高達幾十Mhz,其頻率遠遠高于被采樣的電力電子系統中的模擬信號(例如電機相電流等),較高的過采樣率可以使采樣的奈奎斯特頻率遠遠高于信號頻率,從而減少信號的混疊現象;此外,通過較高的過采樣倍數,sigma-delta調制器將量化噪聲分布到了更高的頻率上,減少了低頻段的噪聲分布,從而可以通過數字濾波器將更多的噪聲濾除;在此基礎上,可以發現對于輸入信號積分器相當于一個低通濾波,而對于量化噪聲信號,積分器則充當了一個高通濾波的作用。由此,在sigma-delta調制中,噪聲在頻域上將呈現類似“高通”分布的特性,即實現了“噪聲整形”。 由此,配合后級的數字濾波器(Sinc等低通濾波器),sigma-delta調制可以有效濾除更多的高頻噪聲成分,從而提升信號的信噪比,達到更高的有效位數。

SDFM外設結構和工作原理

作為定位高性能的實時控制MCU,中科本原DSP系列有多款產品針對工業控制應用集成了SDFM,內置了多路Sinc型濾波器,可單芯片配合調制器實現sigma-delta隔離采樣。 如圖為SDFM模塊基本功能框圖。以R0049為例,SDFM具有四路濾波器單元,每個單元又包含以下主要功能:

-輸入控制單元:主要用于進行調制器輸入信號時序模式選擇,支持曼徹斯特編碼。

-主濾波模塊(數據濾波):用于對調制器輸入信號進行濾波得到采樣結果,支持sinc1-3以及SincFast 型濾波,最高OSR=256。

-副濾波模塊(比較濾波):用于對調制器輸入信號進行快速濾波并進行保護,內置高低限幅比較器,同樣支持上述集中濾波器類型。但為了提高轉換速度,最高OSR=32。

在同一濾波單元中,主副濾波單元功能完全獨立,可分別配置各自工作參數,可以根據實際引用來靈活配置。


圖3SDFM功能框圖

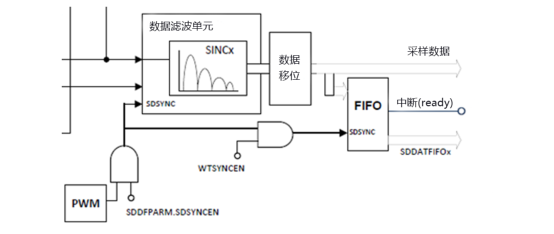

下圖為濾波單元的框圖,主要包含以下幾個部分:


圖4SDFM數據濾波單元

-數據濾波單元: 數據濾波部分,是濾波單元的核心,通過內置Sinc濾波器將輸入的數據BIT流轉換成數字結果。

-SDSYNC 同步功能:濾波器可以由PWM SOC事件同步。同步發生后,濾波器內部的OSR 計數器將會被清0,從而保證多路SDFM模塊之間的同步,或滿足特定的采樣時序要求(避開開關瞬間的波動等)。可通過SDSYNCx.SYNCSEL選擇同步源。

-數據FIFO:由于SDFM常常工作在10M以上的頻率上,相應地也在以較高的頻率產生轉換結果。 為了適應較大的數據量,數據濾波器中內置了16級FIFO。實際應用中通常配置SDFM在收到指定數 量(SDFIFOCTLx.FFIL)的采樣結果后觸發數據ready中斷,以讀取采樣結果并進行環路計算。

SDFM外設的核心優勢

SDFM的設計融合了工業場景的關鍵需求,其優勢主要體現在以下三個方面:

1.高精度與抗干擾能力

Σ-Δ調制器的高過采樣率(OSR)和噪聲整形特性,使得SDFM能夠有效濾除高頻噪聲。例如,配合TI的Σ-Δ調制器AMC1306,使用OSR=256和Sinc3濾波器時,可實現24位以上的有效精度,遠超傳統霍爾傳感器的性能。這一特性在電機相電流采樣中尤為重要,能顯著提升控制系統的動態響應和穩定性。

2.簡化高電壓隔離設計

工業設備中,電流采樣常需跨越高電壓隔離邊界(如驅動器與主控板之間的隔離)。Σ-Δ調制器輸出的高頻數字信號天然適合通過電容或磁隔離介質傳輸,而SDFM作為解碼模塊,無需額外模擬調理電路,降低了設計復雜度。中科本原DSP芯片的SDFM直接支持這類隔離信號的處理,成為實現功能安全(Functional Safety)的優選方案。

3.靈活配置與成本效益

SDFM模塊支持多路獨立配置,每個通道的濾波器類型(Sinc1/Sinc2/SincFast/Sinc3)、OSR值(比較器OSR范圍1-32,數據濾波器OSR范圍1-256)、時鐘模式(模式0-3)均可編程調整。同時,其旁路模式允許用戶直接記錄原始比特流,便于后續分析或自定義濾波算法。這種靈活性不僅減少了對外部FPGA/CPLD的依賴(傳統方案需額外硬件處理Σ-Δ信號),還降低了系統成本,適合中低端伺服驅動、工業電機等對成本敏感的應用。

結語:SDFM——工業控制的“小而強”

中科本原DSP芯片的SDFM外設,憑借其高精度、易隔離、低成本的特性,已成為電機控制、伺服系統等領域的關鍵技術。它不僅簡化了隔離采樣的硬件設計,還通過可編程濾波器和同步功能,為復雜工業場景提供了靈活、可靠的解決方案。

對于工程師而言,掌握SDFM的配置與優化方法,是提升系統性能的關鍵一步。未來,隨著工業自動化向更高精度、更安全的方向發展,SDFM的應用潛力將進一步被挖掘。
