電力電子設備啟動階段的電流浪涌，是損害電路元件、影響設備壽命的核心隱患。在新能源汽車、變頻器、光伏逆變器等各類高壓、大功率設備中，預充電阻作為關鍵保護元器件，承擔著限制啟動電流、平滑啟動過程的重要使命。RXG24系列預充電阻是一款大功率黃金鋁殼線繞電阻，專為高壓電容上電限流、直流母線預充等工況設計，具備抗脈沖沖擊能力強、散熱性能優異、絕緣性能穩定等特點，可廣泛應用于新能源、工控、電源等領域，是各類高壓設備上電保護回路的核心元件。

RXG24預充電阻串聯在電路中，可依據歐姆定律將啟動電流限制在安全范圍，通過RC充電電路讓電容電壓緩慢爬升，實現軟啟動；當電容電壓達到電源電壓的90%-95%時，預充完成后電阻被旁路，設備進入全功率正常運行狀態，這便是其核心工作邏輯與價值所在。

一、產品結構與特點

RXG24預充電阻采用鋁殼封裝設計與高品質電阻元件，結合先進生產工藝，針對性解決設備啟動設備啟動階段的電流沖擊難題，核心優勢貼合工業、新能源等多領域剛需，亮點突出：

1.采用金色陽極氧化鋁殼封裝，自帶散熱溝槽結構，有效提升散熱效率，滿足大功率短時工作需要；

2.高純度陶瓷骨架搭配優質合金電阻絲繞制，阻值穩定，耐大電流沖擊，適配頻繁預充工況；

3.環氧樹脂真空灌封工藝，防潮、防震、絕緣性能優良，可適應復雜工業及車載環境；

4.螺栓式固定安裝，結構牢固，接線便捷，通用性強；

5.符合RoHS環保標準，適配工業及車載場景，滿足各類設備合規要求。

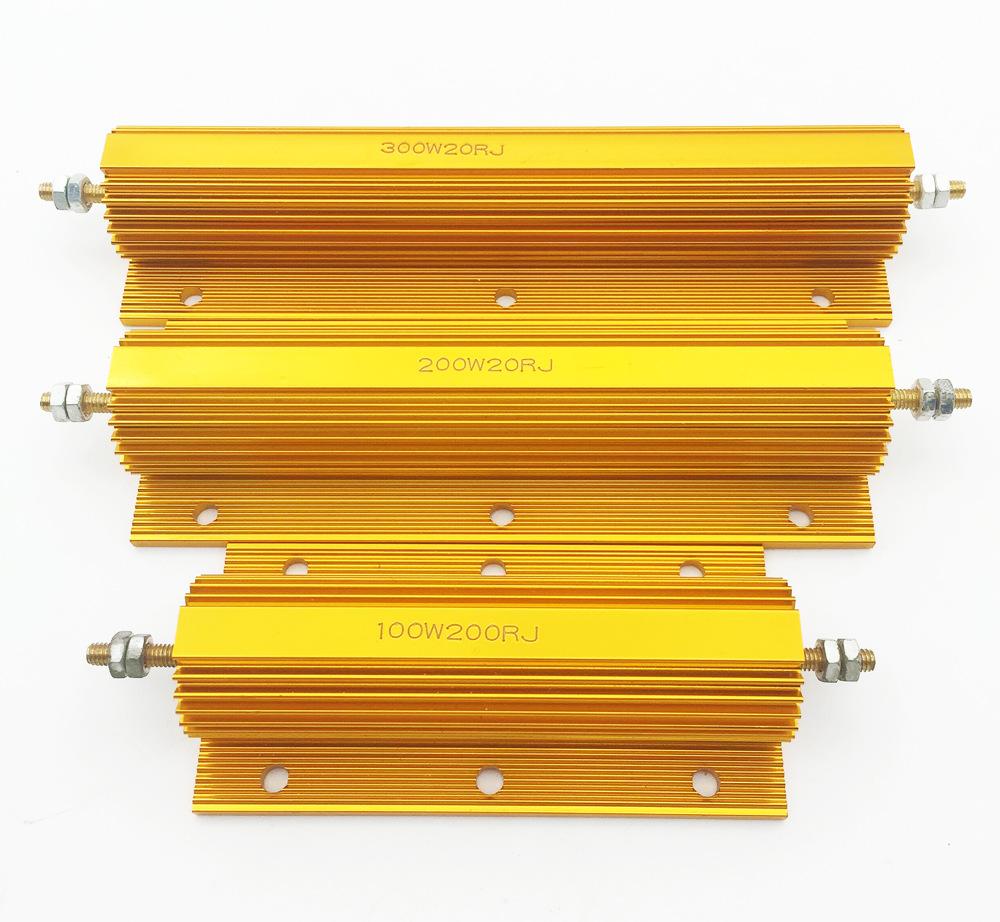

RXG24鋁殼電阻

二、核心技術參數

額定功率：100W-1000W等多規格可選

阻值范圍：0.1Ω~10KΩ

精度等級：1%

絕緣耐壓：≥3500V AC

工作溫度：-55℃+275℃

溫度系數：≤400ppm/℃

安裝方式：螺栓固定式

RXG24鋁殼電阻

三、典型應用場景

1.新能源汽車動力電池包BMS預充回路

新能源汽車動力電池包輸出高壓直流電，后端逆變器、電機控制器、DC/DC等模塊均配備大容量直流母線電容。在主接觸器閉合瞬間，母線電容近似短路，會產生極大的瞬間沖擊電流，容易導致BMS檢測異常、系統報故障以及主觸點燒蝕、粘連，因此需要通過預充回路進行軟啟動，RXG24預充電阻在此過程中承擔限流、緩沖、保護的核心作用。RXG24系列預充電阻以高耐壓、強抗沖擊、優異散熱、高可靠性等特點，完美匹配新能源汽車動力電池包BMS預充回路的使用需求，能夠有效抑制上電沖擊電流，保護主接觸器、功率器件與母線電容，提升高壓系統安全性與整車可靠性。

2.光伏逆變器、儲能變流器直流母線預充

光伏逆變器與儲能變流器內部均存在大容量直流母線電容，用于穩壓、濾波和支撐瞬時功率。設備上電瞬間，如果直接閉合主回路開關，母線電容會產生極大的浪涌沖擊電流，會導致系統過流保護誤動作，無法正常啟動，因此必須設置預充回路，RXG24在此過程中起到限流緩沖、保護器件、平穩上電的核心作用，能夠有效抑制上電浪涌電流，保護接觸器、功率器件與母線電容，顯著提升光儲設備的開機安全性與長期運行可靠性。

3.變頻器、伺服驅動器、UPS電源上電限流

變頻器、伺服驅動器、UPS不間斷電源等工控設備內部均配有大容量直流母線電容，在上電瞬間會產生極大的沖擊電流。設備上電時，母線電容處于“零電壓”狀態，近似短路，若直接合閘會出現電容頻繁受沖擊，老化加速以及整流橋、IGBT、功率模塊過流損壞，加入RXG24預充電阻后上電先通過電阻對母線電容限流充電，電壓緩慢上升至額定值的90%以上，主控閉合旁路繼電器/接觸器，電阻退出工作，設備進入正常運行狀態。RXG24起到限制浪涌電流、緩沖上電沖擊、保護核心器件的作用。能顯著降低浪涌電流對功率器件的損傷，提高設備開機成功率與整機使用壽命。

4.新能源充電樁、高壓開關電源保護電路

新能源充電樁的直流樁輸出側/母線側大容量電容上電/插槍瞬間浪涌可達數千安培，直接沖擊會導致直流接觸器燒蝕/粘連、IGBT/SiC模塊過流損壞、熔斷器頻繁熔斷、充電失敗、電網電壓跌落，因此需要RXG24發揮預充限流+軟啟動來延長接觸器、功率模塊、電容壽命，降低故障率，RXG24系列預充電阻高脈沖耐受、高壓絕緣、高校散熱、穩定可靠的核心優勢，能完美適配新能源充電樁與高壓開關電源的上電限流與預充保護需求。

5.電梯、工業自動化設備電容負載限流

在電梯控制系統、PLC控制柜、伺服系統、機床及各類自動化生產線中，大量驅動模塊與控制回路均配備大容量直流母線電容。設備上電、啟停瞬間極易產生巨大浪涌電流，導致變頻器、伺服驅動器報過流故障和母線電容加速老化，整機壽命下降，RXG24系列預充電阻具備耐沖擊、散熱好、抗震強、穩定性高等特點，它能有效抑制上電浪涌電流，保護接觸器、變頻器、伺服驅動器及母線電容，減少設備故障、延長使用壽命。

四、行業趨勢

電力電子領域正從被動防護走向主動安全、內生安全、全鏈路安全，RXG24預充電阻作為高壓回路的“第一道安全閘”，其產品升級必須與行業安全趨勢深度綁定，才能在變頻器、儲能、新能源汽車、充電樁等場景中成為安全升級的核心支撐。RXG24預充電阻已成為電力電子、新能源、工業自動化三大領域的標準選型與安全基石，其市場影響體現在重構供應鏈、推動技術升級、重塑競爭格局、定義行業標準四大維度，直接決定整機設備的安全、成本與交付能力。
