一、京東緩存中間件架構

1、背景

在當今高并發、分布式的系統架構中，緩存已成為提升應用性能、降低數據庫負載的核心組件。隨著業務規模的擴大與系統復雜度的增加，緩存的使用和管理面臨諸多挑戰：部署模式多樣、容災策略不一、數據一致性保障困難等問題日益凸顯。

在京東內部，大量業務系統依賴JIMDB作為緩存解決方案。然而，在實際使用與運維過程中，我們發現了以下幾個普遍存在的痛點：

?部署架構不統一：單集群單機房部署、單集群跨機房部署、多集群多機房部署。

?容災策略不統一：由于部署架構的差異，各業務團隊需要自行制定和維護不同的故障預案。在發生大規模故障時，這些分散的預案難以被高效、協調地執行，容災效果參差不齊，系統整體可用性面臨挑戰。

?缺乏保障數據一致性的公共組件：緩存與持久化存儲之間的數據一致性通常由各業務方自行實現。這些方案往往與業務邏輯深度耦合，實現復雜且難以復用。

為了解決上述問題，我們設計并實現了統一緩存中間件：DongDAL for KV（簡稱DongKV）。

?標準化部署架構：收斂多種部署場景，提供統一的部署模式。

?標準化容災策略：實現集群級、機房級故障無需切換或一鍵切換。

?統一緩存訪問架構：提供標準化的緩存訪問中間件，封裝復雜性，降低業務方的使用與維護成本。

2、統一緩存高可用架構

當前JIMDB的容災能力：

?單個實例、物理機、交換機故障：屬于日常高頻故障場景。JIMDB具備自動故障發現與Failover能力。

?機房故障：發生概率較低，但影響范圍大。JIMDB雖支持主從倒換，但涉及大面積集群結構變更，效率與可靠性難以保障。

?集群故障：偶發性強，危害極大。JIMDB缺乏標準化的容災方案，依賴各業務自行定制切換或降級策略，風險較高。

針對機房故障和集群故障的場景遇到的問題，DongK提供了雙JIMDB集群，雙機房部署的標準化高可用架構。

2.1、主備模式

在主備模式中，業務在每個機房各部署一個JIMDB集群，其中一個集群被定義為主集群，承載日常所有的讀寫流量；另一個集群作為備集群（Failover集群），處于熱備狀態。當主集群或主集群所在機房故障時，可以把應用訪問JIMDB的流量一鍵切換到備集群。

需要注意的是，備集群因日常無寫流量，無數據。為避免切換后大量請求因緩存未命中而“穿透”到底層數據庫造成雪崩，用戶可以主備集群之間通過DTS建立數據同步。這樣，備集群能近乎實時地同步主集群的數據，確保切換時數據的“熱度”，實現平滑切換。

主備模式適用于對緩存讀寫一致性要求極高的業務，例如庫存預占、限購搶購等。

2.2、互備模式

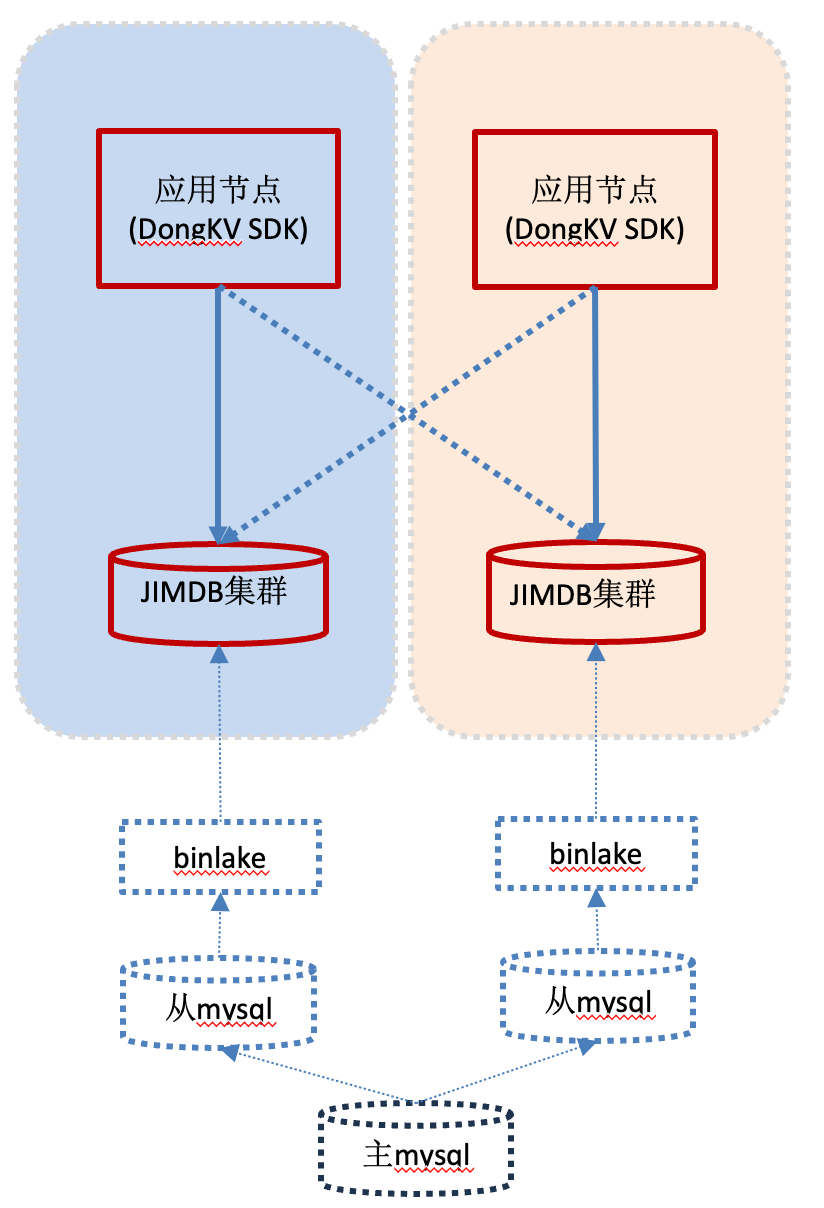

在互備模式中，應用也是在每個機房部署各一個JIMDB集群。與主備模式不同的是，這些集群日常各自承接本機房內應用的讀寫請求，形成“互為主備”的關系。若某個JIMDB集群（非整個機房）故障，管理員可通過DongKV管理端，一鍵將該集群的流量全部切換到另一個健康集群。若整個機房故障，部署在故障機房的應用可能不可用，但另一機房的應用與JIMDB集群組成的完整服務單元依然健壯，無需任何緩存流量切換即可繼續提供服務，實現了真正的機房級容災。

互備模式下的數據同步通常由業務自身的數據流驅動。以一個典型的商品讀服務為例，其寫數據鏈路（圖中虛線框部分）：應用將數據寫入數據庫，然后通過Binlake（數據同步中間件）將其“刷入”同機房的JIMDB集群。這樣，每個機房都形成了一個寫鏈路垂直封閉的單元，數據通過數據庫的底層同步在機房之間實現最終一致。此寫鏈路因業務而異，屬于業務架構的一部分，不包含在DongKV中間件內。DongKV在此模式下的核心價值，是提供對雙集群的智能路由與故障切換能力。

互備模式別適用于讀寫分離的業務，例如商品信息查詢、優惠券查詢。

3、統一持久化存儲+緩存的解決方案

3.1、背景：數據一致性問題

數據庫在高并發場景下存在性能瓶頸。為決絕這一問題，應用架構需要引入緩存，存儲頻繁訪問的熱點數據，從而減少對數據庫的直接調用。這樣形成了數據庫+緩存兩級存儲架構。然而，這種架構在高并發場景會出現數據一致性問題。

下面的示意圖解釋了這種不一致發生的原因。應用節點1訪問緩存的key，沒有讀到數據，回源到數據庫讀取到key = v1。在回寫緩存之前，應用節點1的工作線程被掛起。隨后另一個應用節點2正好把數據庫改成key=v2，然后刪除緩存里的臟數據（雖然這時緩存還沒有該key的數據）。之后應用節點1恢復執行，把key=1回寫到緩存。這時候緩存的key=v1，數據庫的key=v2，從而造成數據不一致。

3.2、痛點

重復建設：業界有一些關于持久化存儲+緩存的解決方案，如簡單粗暴的延遲雙刪，如Facebook的基于租約的最終一致性方案。業務在各自的系統里實現這些方案，導致技術資產無法沉淀和復用，形成“重復造輪子”的局面，且方案質量參差不齊。

代碼耦合：上述一致性邏輯通常直接嵌入在業務代碼中，與核心的業務流程緊密耦合。這不僅使得業務代碼變得冗長、復雜，更導致一致性策略難以獨立演進或優化，任何改動都可能引發風險。

代碼復雜度高：要實現一個完善、健壯的數據一致性方案，實現復雜度極高。許多業務因難以駕馭此復雜度，采取了規避策略，直接將緩存作為數據庫使用。這種做法雖然暫時繞開了數據一致性問題，但付出了高昂的資源成本，并因緩存數據的非持久化特性而引入了巨大的數據丟失風險。

3.3、解決方案

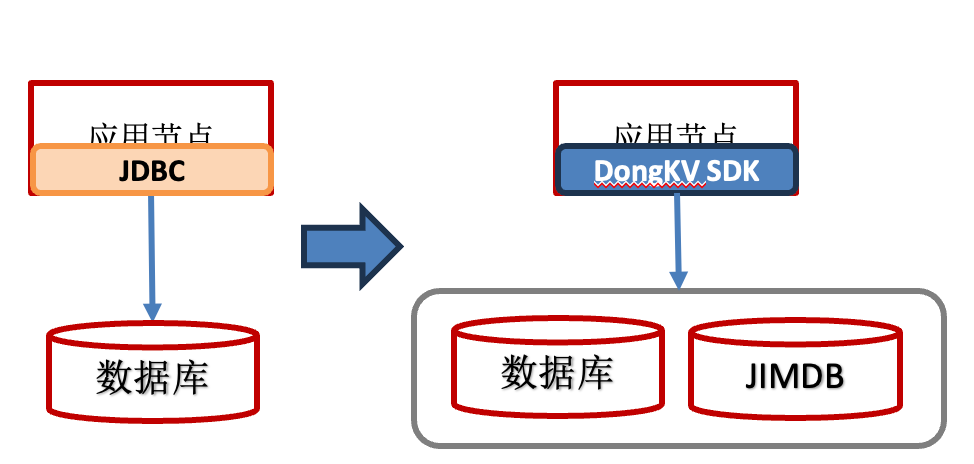

針對上述痛點，DongKV的核心設計思想是將數據一致性的復雜邏輯從業務代碼中下沉到緩存中間件層，為業務提供標準化的訪問接口與可配置的一致性策略。目前，DongKV主要對兩種典型業務場景提供支持。

3.3.1、數據庫+JIMDB的強一致場景

以訂單狀態為例，應用了更新訂單狀態，后續讀取必須反映最新狀態。例如，用戶支付完成后查詢訂單，DongKV能嚴格保證后續的讀操作返回最新的“已支付”的狀態。

DongKV強一致性方案基于“版本-租約-狀態”模型，通過數據庫與緩存的協同機制保障數據一致性。利用版本控制實現數據同步，租約機制規避臟寫，狀態機驅動流程，最終在分布式場景下兼顧一致性與可用性。

（1） 核心設計

?版本號（Version）：數據每次更新時版本號遞增，作為數據變更的唯一標識。

?租約（Lease）：緩存節點通過租約機制臨時獨占數據寫入權，租約過期后需續期或釋放。

?狀態標記（State）：數據在緩存中的狀態分為有效（Valid）、過期（Expired）、待更新（Updating）三種，驅動一致性邏輯。

（2）協同機制

?寫操作：數據庫更新后版本號+1，同步失效緩存；持有租約的節點負責將新數據回填緩存。

?讀操作：若緩存數據狀態為有效且版本匹配，直接返回；若過期或版本落后，觸發同步或阻塞等待更新。

?租約管理：租約超時后自動釋放，防止節點故障導致數據鎖死；續期需驗證版本號，避免臟寫。

此外，DongKV還提供了流量降級到數據庫的能力。即使在JIMDB集群故障的情況下，依然保障業務的可用性。

3.3.2、JIMKV+JIMDB的最終一致性場景

如商品讀服務，訪問量大，性能要求高，但是接受讀取到一定過期的數據。針對這個場景，DongKV提供了冷熱分層存儲能力。全量數據放在JIMKV（持久化存儲），熱數據放JIMDB。用低成本存儲承載全量數據，僅將最熱的數據子集保留在內存中，實現成本與性能的平衡。JIMKV與JIMDB均為KV接口，存量業務遷移或接入此架構的改造成本很小。

二、JIMDB內核新特性

1、大熱key的自動識別與處置

大熱key的自動識別與處置是JIMDB的一個自研特性。

1.1、背景

大熱key訪問是JIMDB線上故障的第一大根因。發生大熱key訪問的具體表現是：CPU資源耗盡，拒絕服務；帶寬打滿，數據積壓在內存導致容器OOM。

1.2、什么是大熱key

這里以超市收銀員的工作來做個類比?，F(xiàn)在我們網上購物比較多，很久以前我經常會去一家超市線下購物。這個超市只有一個收銀員，需要做商品掃碼、計算總額、把商品打包到購物袋的事情。這個收銀員非常熟練，即便在排隊的高峰期，我們也能在幾分鐘內完成結賬。有一天我排了10分鐘，發現隊伍沒怎么動。上前看了眼，每個人購物車?yán)锒际菨M滿的商品，據說是活動打折。收銀員忙的不亦樂乎，估計最少還得等半小時，我只好放下東西走了，默默走了。

和這個超市收銀員一樣，JIMDB是單線程處理請求。如果遇到一個幾千個元素大key訪問，JIMDB需要遍歷幾千次，序列化數據，最后將這些元素拷貝到輸出緩沖區等待發送給客戶端，處理耗時長。只是少數這樣的大key訪問，影響還好，一旦發生了熱點訪問，如同上面在超市排隊的場景，排在大key后面的請求長時間得不到處理，最后全部超時。

回到大熱key的概念，其實就是大key發生熱點訪問。JIMDB提出了以資源影響為標準定義大熱key：一個針對特定Key的、與具體命令和參數強相關的操作，因其處理的數據量與執行頻次的疊加效應，導致服務端CPU或網絡帶寬被耗盡的事件。

1.3、大熱key自動識別

確立了以資源影響為核心的“大熱Key”定義后，JIMDB為此設計了一套精密的、多層次的識別策略。該引擎并非簡單的閾值監控，而是一個結合了實時計算、靜態預判和機器學習預測的智能感知系統。

為了最大限度地降低識別過程本身對服務性能的影響，JIMDB的識別引擎遵循一個“由簡入繁、快速失敗”的瀑布式檢測原則。當一個命令被執行時，服務端會依次進行以下三個層面的檢查，一旦滿足任一條件，即判定為大熱Key并中止后續步驟：

?帶寬瓶頸檢測： 響應大小 * ops >= 網絡帶寬 * 70%。

?集合大小瓶頸檢測： 若未觸及帶寬瓶頸，則對集合類型進行靜態大小檢查。

?CPU算力瓶頸檢測： 最后，對命令進行基于預測模型的CPU負載分析。結合了元素個數、響應大小和ops，利用線上性能數據，使用機器學習的方法，來預測該請求在多少個ops下可能造成CPU瓶頸的。

1.4、大熱key自動處置

在自動識別到大熱key之后，JIMDB在內核還提供了從服務端到客戶端、從自動處理到人工干預多種應急機制。

?服務端緩存：解決大熱key訪問CPU打滿的問題

識別到一個大熱key操作之后，響應會被緩存到服務端，后續的請求不再去做遍歷元素、序列化、內存拷貝的操作，直接使用服務端的大熱key緩存，緩解CPU壓力。

?客戶端緩存：解決大熱key訪問帶寬瓶頸問題

客戶端緩存解決了大熱key訪問帶寬瓶頸問題，并且可以保障保障客戶端緩存與服務端數據的一致性。每個大熱key緩存項都帶有一個版本號。一旦該key被修改，JIMDB會同步修改緩存項的value和version。

當服務端發現大熱key訪問時，會生成本地緩存，并通知客戶端?？蛻舳嗽L問該key時，服務端會返回該key的value和version?？蛻舳讼麓卧L問會帶著key和version去詢問服務端。如果該key沒有修改，那么服務端只是返回該key無變更，不會返回value。如果該key被修改了，服務端返回value和新的version。在key很少變更的情況，服務端幾乎不用返回整個value。這樣既較少了帶寬占用，又保障了緩存數據的一致性。

?服務端熔斷

考慮到可能存在大熱key識別未覆蓋的情況，JIMDB服務端提供了key級別和命令級別的熔斷能力。在發生未被自動識別到的大熱key風險時，可以人工介入熔斷該風險訪問，避免影響同一個實例的其他請求。

目前這個版本已經覆蓋了線上超60%的JIMDB集群，日均防御超千次大熱key風險訪問。該版本的集群在線上沒有發生過大熱key訪問導致的故障。

2、異步IO多線程

異步IO多線程是開源社區引入的新特性。

目前線上JIMDB內核絕大多數是基于Redis2.8基礎二次開發的，這是一個單Reactor單線程的模型。

單線程里唯一一個epoll就是這里的Reactor，負責接受連接、網絡讀寫操作和命令處理的工作。單Reactor單線程的優點是無鎖，命令執行速度快。缺點也很明顯，性能上限受制于單核CPU。

通過火焰圖我們可以看出，單線程的JIMDB只有少部分CPU在處理命令，大多數CPU時間花費在網絡IO上。

異步IO多線程就是來解決這個問題的，將原來的單Reactor單線程，變成了多Reactor主線程+IO多線程模式，將網絡讀寫的開銷從主線程卸載到IO線程。

主線程的epoll就是這里的mainReactor，負責連接的創建。創建好連接后，主線程會將連接分配給一IO線程，并注冊到IO線程的epoll上。每個IO線程的epoll就是subReactor，負責網絡數據讀寫。在多Reactor模型中，subReactor讀取到請求后，將其提交到線程池。線程池分配給一個worker線程處理命令的解析、執行和結果序列化工作。這里的worker線程就是我們的主線程。每個IO線程將讀取到的數據異步通知主線程處理。這個主線程就是多Reactor模型的工作線程池。因?yàn)橹骶€程只有一個，所以所有命令處理依然可以在無鎖的情況快速執行，同時主線程也不再承擔網絡讀寫的開銷。

通過引入異步IO與多線程優化技術，JIMDB單實例在4核4線程配置下的OPS（每秒操作數）性能較原單線程模式提升超過150%。這一改進的核心價值在于通過提升CPU利用率實現資源節約：在單線程架構下，每個實例無論分配多少內存，僅能占用單核CPU算力，導致服務器整體CPU利用率長期偏低。而單核處理能力存在物理上限，過去為應對高并發讀流量，許多集群不得不部署多個副本分擔壓力。升級新版本后，單實例可充分調用多核計算資源，使得相同流量壓力下副本數量顯著減少，從而降低內存資源占用總量。與此同時，新版本通過利用閑置CPU核心，使服務器整體CPU利用率得到有效提升。
