簡介

本文將介紹 ANSA Turbo 模塊下的 Blade 功能。作為專為渦輪機械葉片開發的結構化網格劃分自動化工具，Blade 工具適用于軸流式葉片的六面體網格劃分。這一工具能夠根據葉片的三維形態自動識別流道區域并劃分 Hexa Block 盒子，從而快速生成六面體網格。用戶僅需預先定義好 Property，并輸入合適的網格參數，工具將自動完成整個流程，提高工程師建模的效率，也確保了渦輪機械仿真中對網格一致性、可控性與精度的嚴格要求。

前期準備

在使用 Blade 功能前，為方便工具中的自動化模板進行各區域的正確識別，需要預先為葉片的幾何模型劃分 Property。

以下圖 1 的葉片為例，需要?jiǎng)澐殖?Blade, Hub, Shroud, Inlet 和 Outlet 五個 Property。這一操作可以借助 Geometry 菜單下的 Set PID 功能完成。

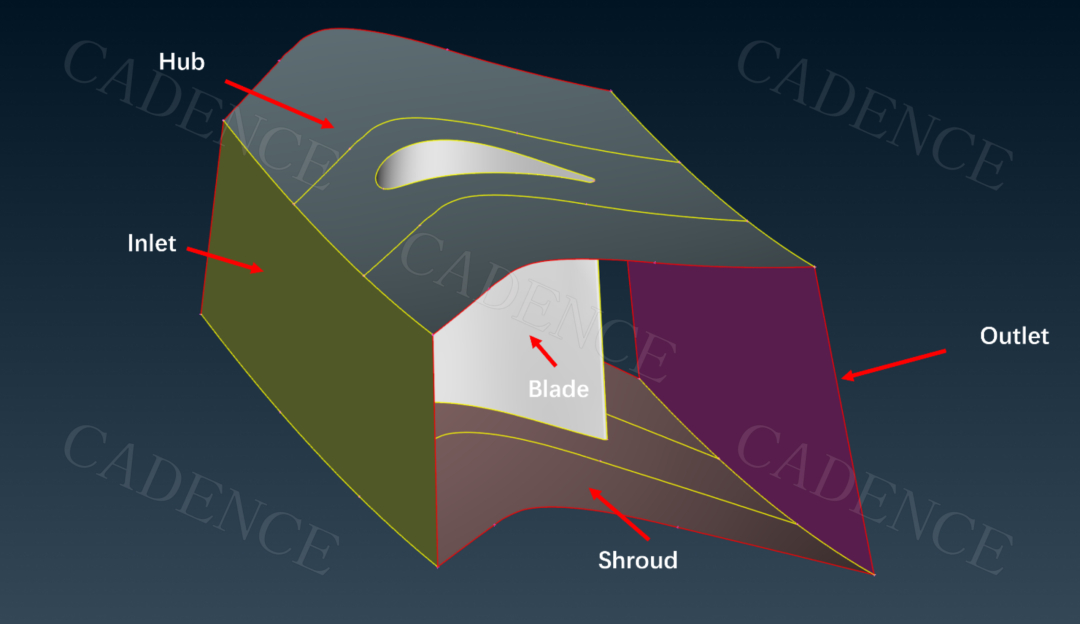

圖 1 為軸流式葉片劃分 PID

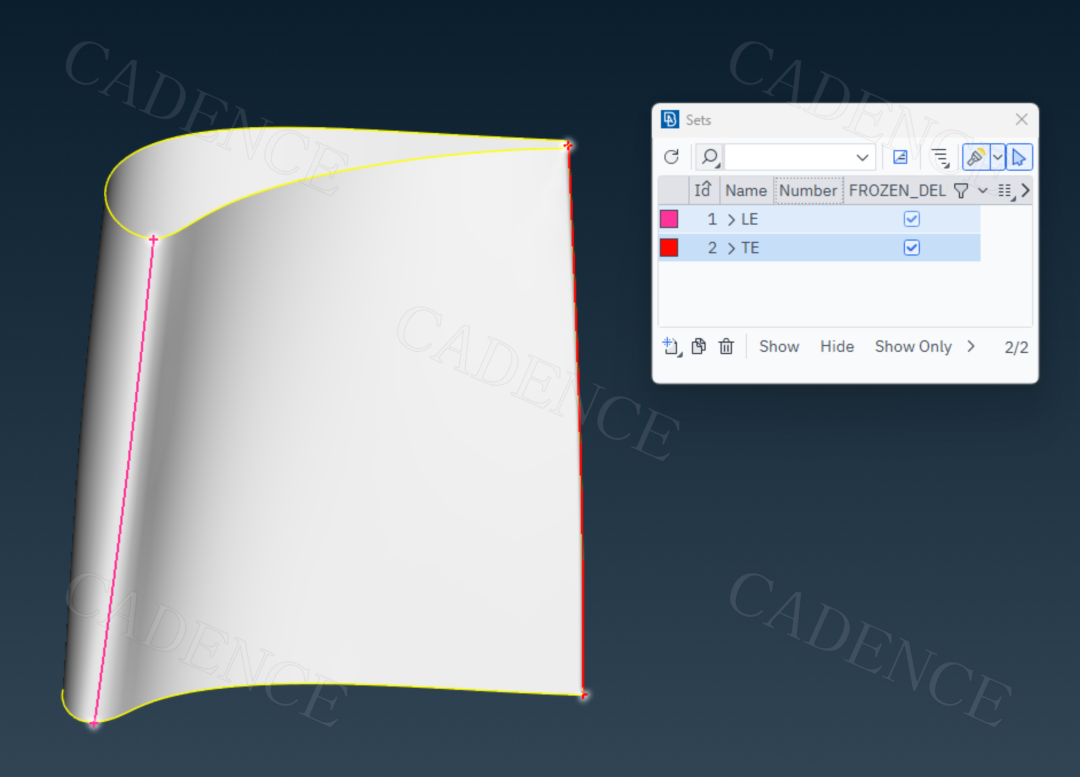

此外，需指定前緣和后緣的特征線，并分別保存在 Set 中。將 Set 命名為 LE （Leading Edge）和 TE （Trailing Edge）以做區分，如圖 2 所示。

圖 2 為軸流式葉片指定前緣/后緣

定義葉片級參數

完成 PID 分配及前緣線、后緣線的定義后，即可使用 Blade 功能為葉片構建結構化六面體網格。

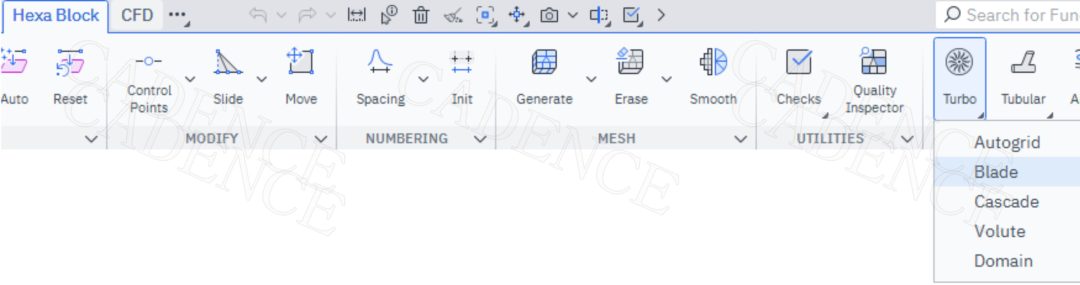

Blade 功能位于 Hexa Block 菜單下的 Turbo 模塊中，以 CFD 布局打開 ANSA 時，Hexa Block 菜單將默認位于頁面上方的菜單欄中。

圖 3 Blade 功能位置

Blade 的功能窗口如圖 4。第一步需要指定葉片級參數，即周期性流道的數量、旋轉軸和計算域。

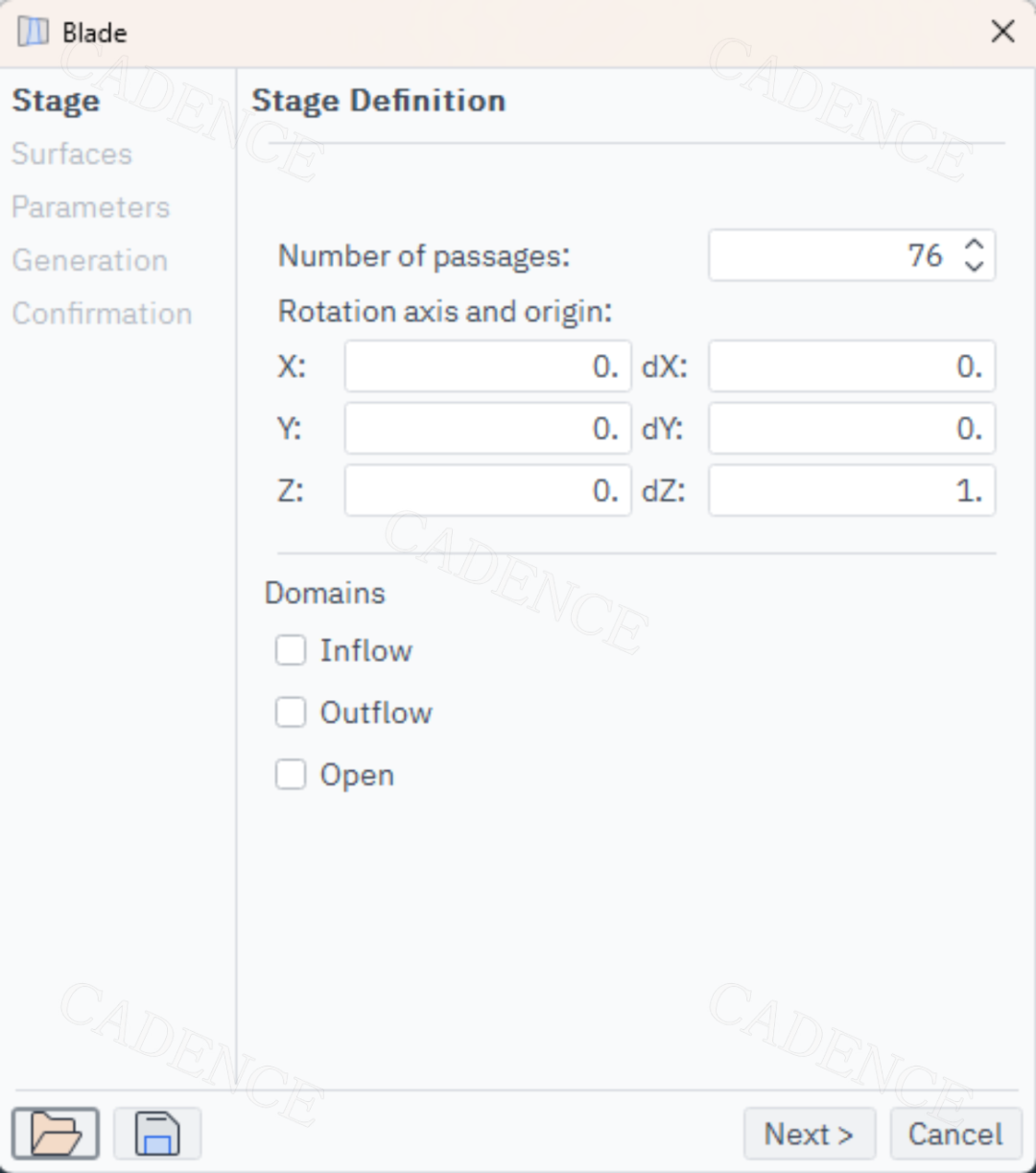

圖 4 Blade: Stage Definition

對于本例而言，在 Number of passages 處輸入 76，即周期性通道數為 76 個。

在 Rotation axis and origin 中，選擇全局坐標軸的原點為旋轉軸原點，Z 軸為軸向。除了直接輸入數值外，也可以通過在 ANSA 圖形區中點擊兩個點定義矢量的方式來定義旋轉軸。

Domains 分類中，如果包含 Inflow，Outflow 或 Open 的區域可以相應勾選，并在前一步中為這些區域劃分 PID，本例中保持默認不勾選。

窗口左下角還有一個文件夾和保存的圖標，代表此功能中用到的參數可以保存為模板并在后續應用中使用。

定義葉片表面邊界

第二步是定義葉片表面邊界。

Tip 指定葉片在 Hub 或 Shroud 側的尖端，這里選擇 No tip。

Leading edge/Trailing edge 用于指定前緣/后緣的形狀，可以選擇 Rounded 或 Blunt，本例模型為 Rounded。

Fillet 指葉片和 Hub/Shroud 連接位置是否存在圓角，此處選擇 No fillet。

Periodic sides 用于定義周期性邊界，如果選擇 Calculated 則會根據當前的參數設置計算周期性邊界，此外也可以選擇 Specific 并指定相應的表面為周期性邊界。

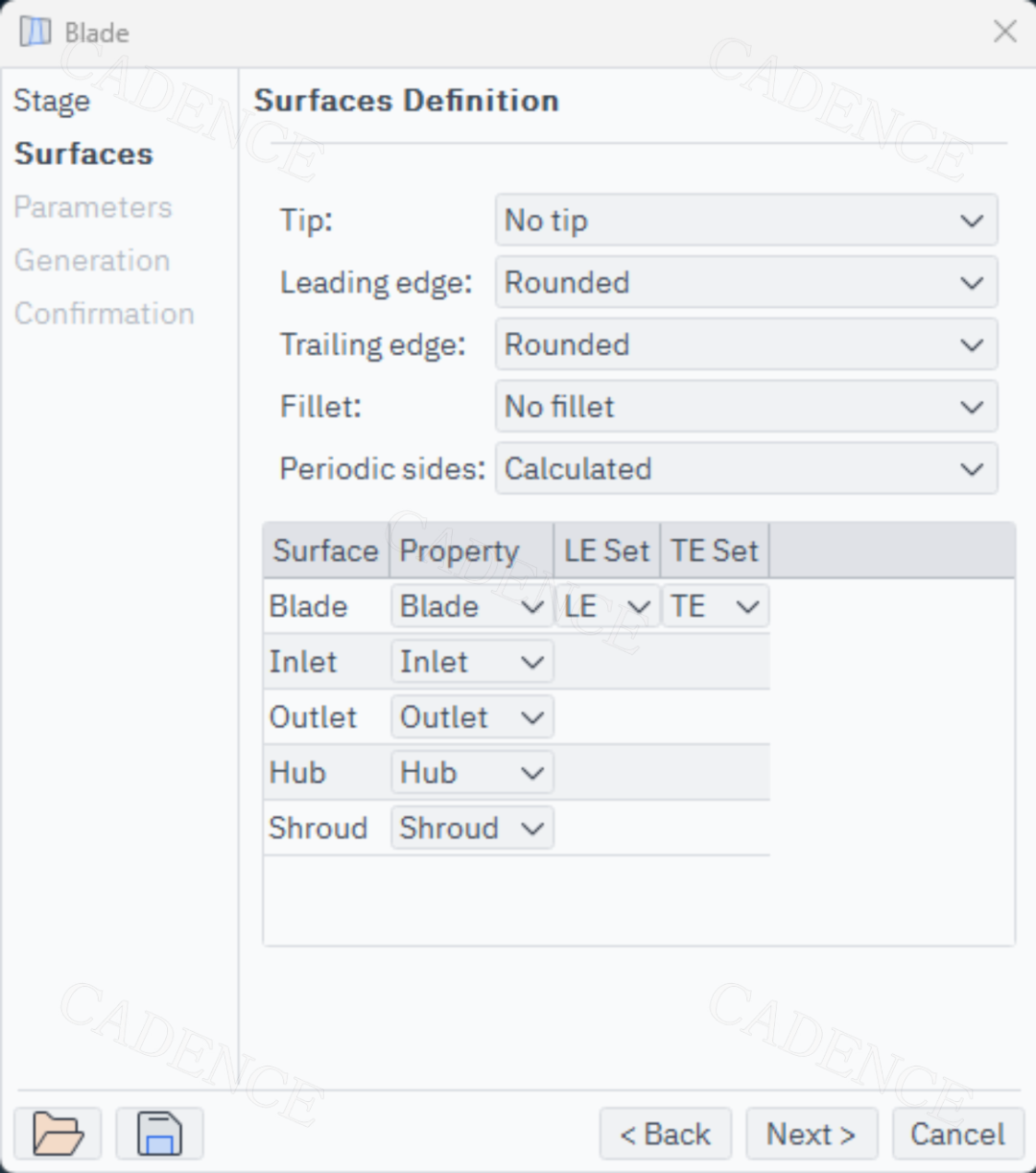

在 Property 命名恰當?shù)那闆r下，窗口下方的 Surface 和 Property 欄將會自動匹配，如圖 5 所示，否則需要手動選擇。在 LE Set 和 TE Set 中指定前緣線和后緣線所在的 Set，在命名恰當時同樣會自動匹配。

圖 5 Blade: Surface Definition

指定網格參數

第三步為指定網格參數，分為對網格尺寸的定義，及對葉片/流道頂端/流道底端的細化設置，也相當于邊界層的設置。

對于網格尺寸，有三種定義方式：Automatic, Number per direction 和 Advanced。

在 Automatic 模式下，僅需指定總單元數和增長率，ANSA 將會自動計算網格尺寸。

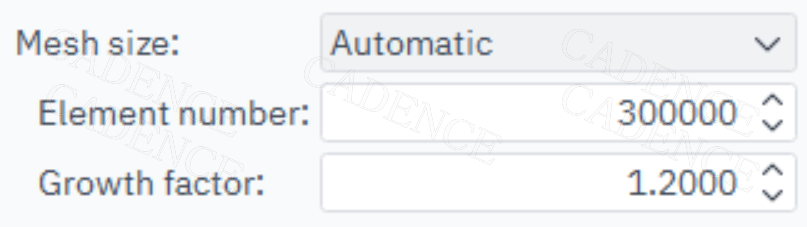

圖 6 Mesh Size: Automatic

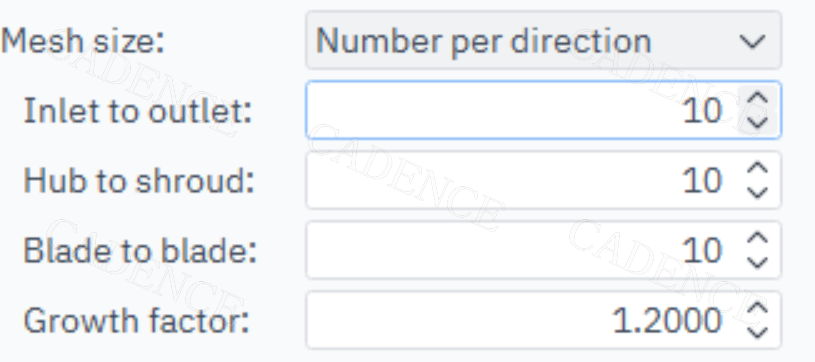

Number per direction 模式可以指定三個維度的網格層數（Inlet to outlet，Hub to shroud，Blade to blade）及增長率。

圖 7 Mesh Size: Number per direction

Advanced 模式下，需要指定最大和最小的網格尺寸、增長率以及畸變角度。

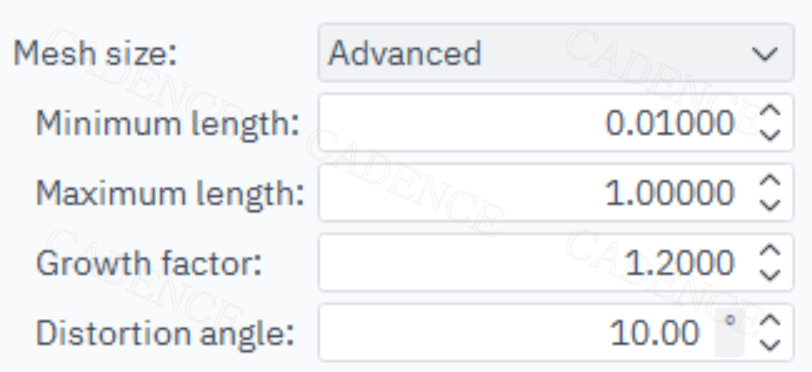

圖 8 Mesh Size: Advanced

對于葉片/流道頂端/流道底端的細化設置，一般來說僅需要指定第一層高度和增長率。但對于 Blade refinement 而言，當 Mesh size 設置為 Automatic 或 Number per direction 時還可指定更多網格細化的方式，包括 Automatic，Distance 和 Number of steps。

選擇 Automatic 時 ANSA 會自動計算，除第一層高度和增長率外無需額外定義。

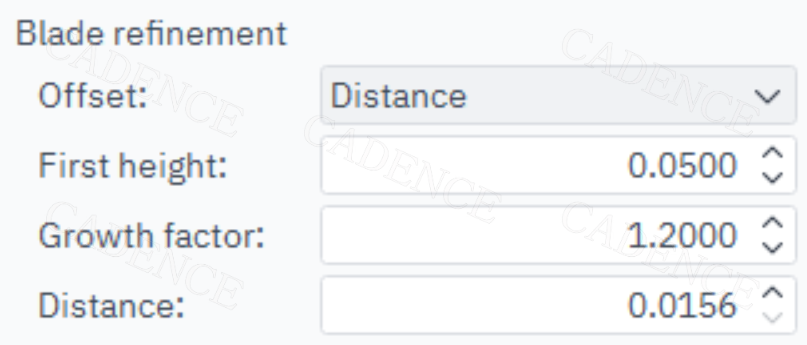

選擇 Distance 時需要額外指定偏移距離。

圖 9 Blade Refinement: Distance

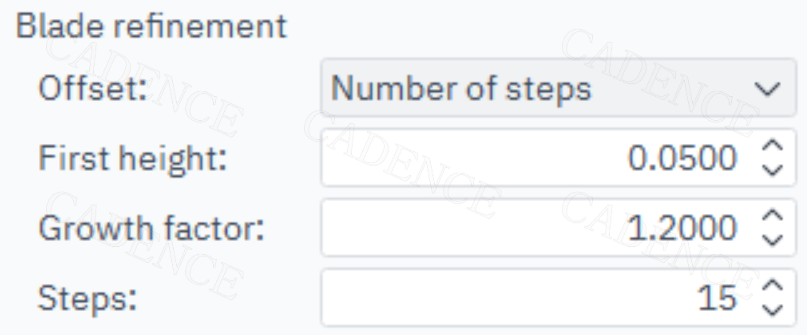

選擇 Number of steps 則需額外指定偏移方向上的層數。

圖 10 Blade Refinement: Number of steps

在本例中，我們采用如圖 11 所示的網格參數設置。

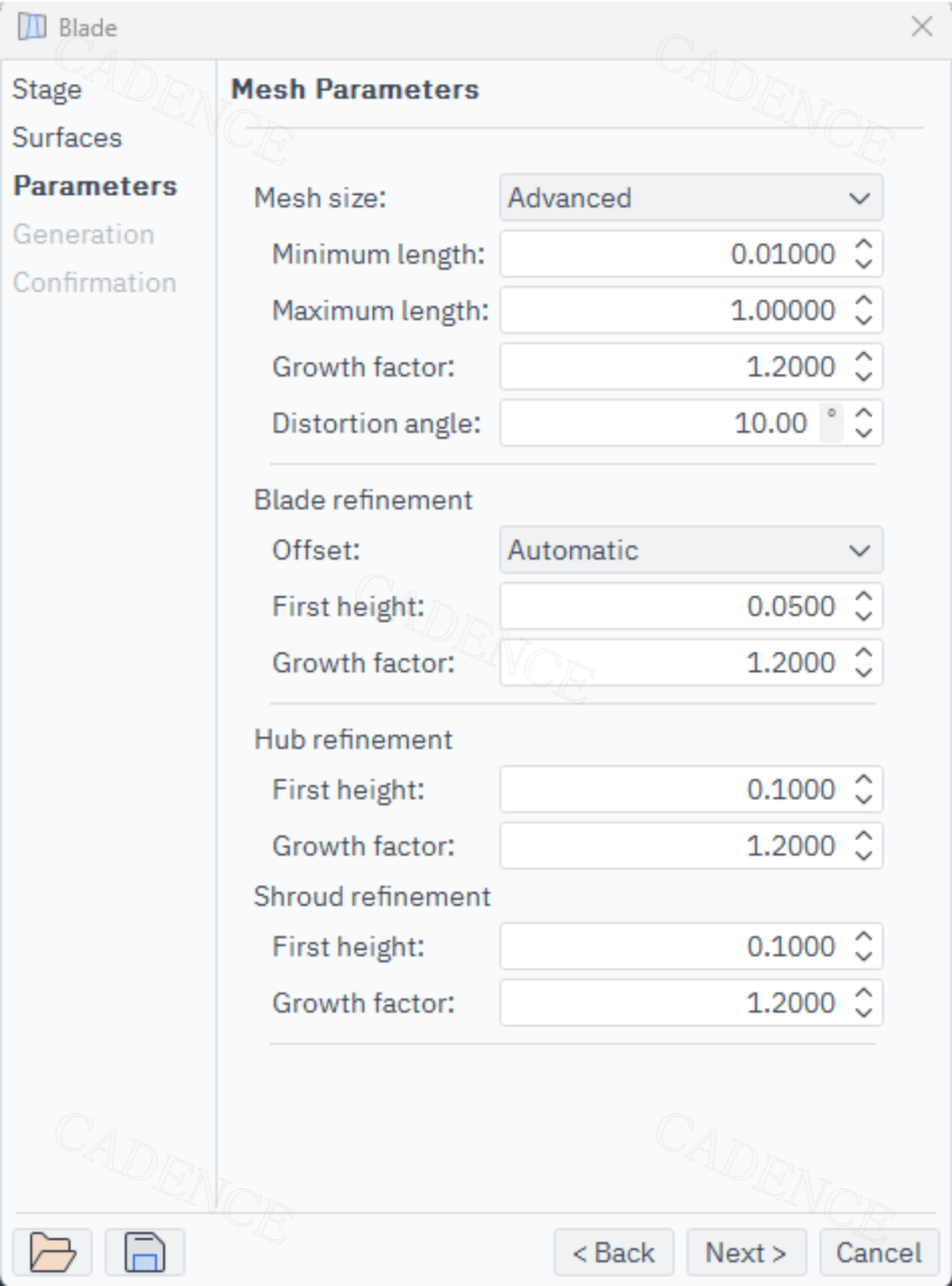

圖 11 Blade: Mesh Parameters

指定網格生成相關參數

第四步需要指定網格生成相關的參數。

生成網格后體網格將自動保存在 fluid 類型的 property 中，因此需要在 Fluid property name 指定該 property 名稱，此處保持默認為 Fluid。

用戶可以在 Number of passages to mesh 中指定將劃分網格的通道數目，本例中設置為 1。

Generate shell mesh 和 Generate volume mesh 代表是否生成面網格和體網格，如果均不勾選，將只劃分盒子而不生成網格，此處保持勾選。

Calculate on multiple sections 主要針對高度彎曲的葉片，當需要計算截面上的網格時需要勾選此選項，此處不勾選。

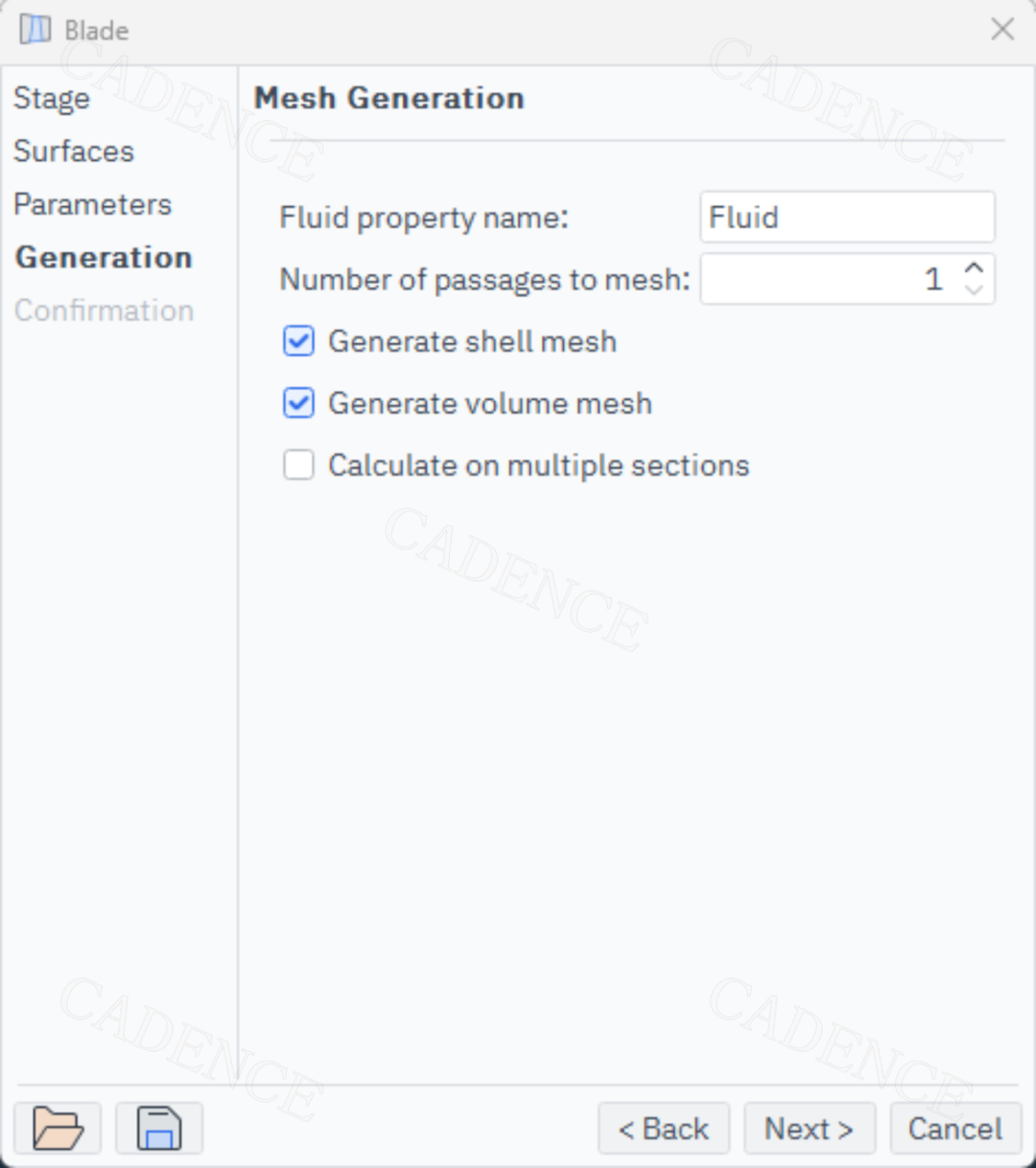

圖 12 Blade: Mesh Generation

確認網格生成效果

最后一步是對網格生成效果的預覽，點擊 Finish 將確認生成網格，如果對生成效果不滿意，也可點擊 Back 回到前序步驟重新配置參數。

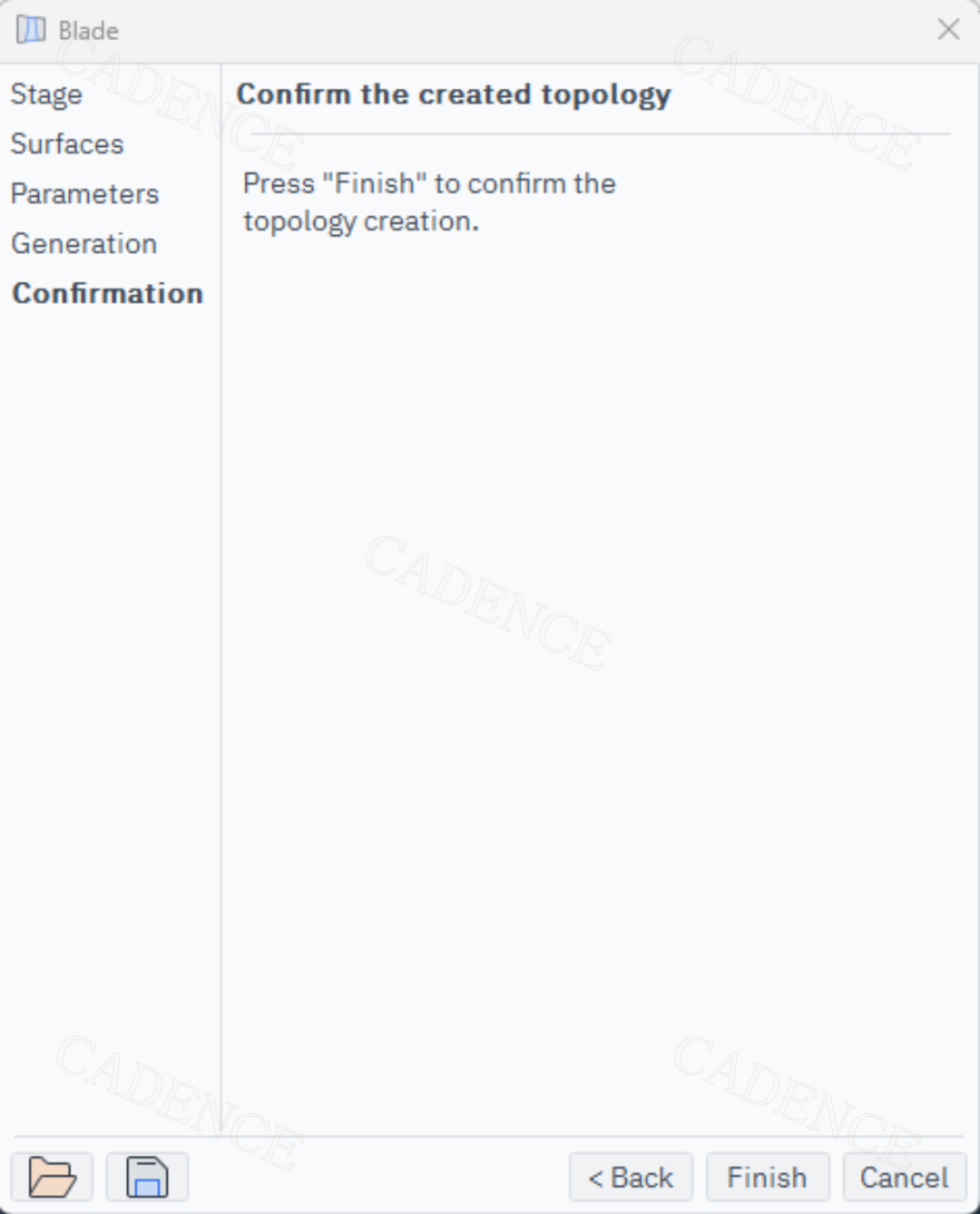

圖 13 Blade: Confirm the created topology

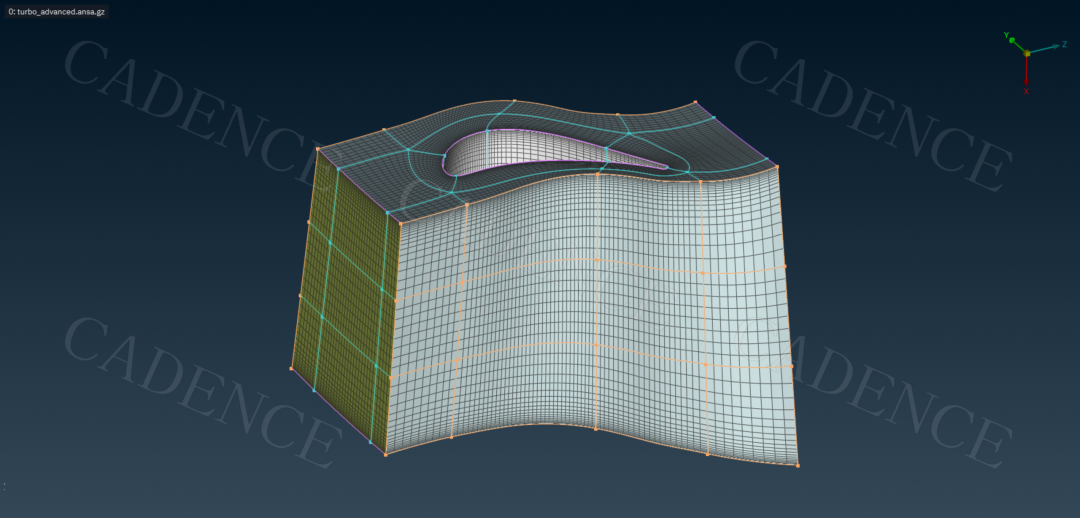

本例中生成的網格效果如下（為了方便查看已關閉幾何面顯示），從圖 14、圖 15 中可以看到 Blade 功能根據葉片的幾何形狀自動劃分了盒子，并生成了高質量的六面體網格，在葉片、流道頂部和底部的壁面附近也生成了邊界層。

圖 14 Blade生成的網格效果

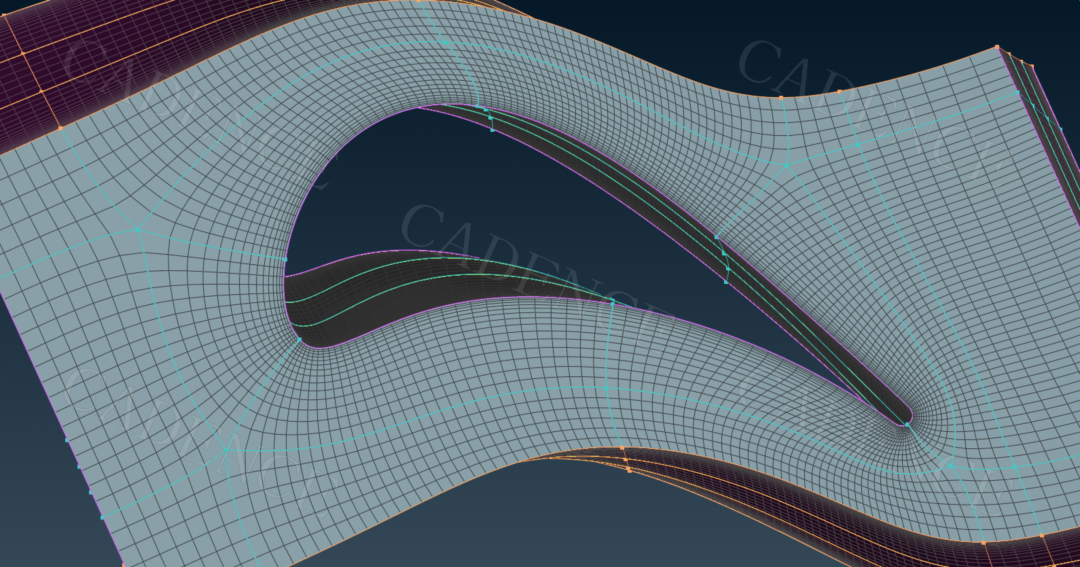

圖 15 葉片附近的網格

總結

以上介紹了 ANSA 中專用于渦輪機械葉片結構化六面體網格劃分的自動化工具——Blade 功能，詳細介紹了該功能的適用范圍、功能窗口及相應得參數設置，并展示了生成的網格效果。借助該工具，用戶能夠在高度自動化的流程中為葉輪機械仿真獲得質量穩定、拓?fù)淝逦牧骟w網格，大幅提升前處理效率。

作者 | 李梓月

Cadence CAE 工程師
