一、產線痛點：UTG 測厚的三大行業難題

某折疊屏玻璃加工廠的工藝產線旁，工程師正對著剛下線的一批 UTG 玻璃一籌莫展 —— 客戶明確要求產品厚度控制在 50±3μm，但現有檢測手段始終無法兼顧精度與無損要求。用接觸式測厚儀抽檢，30-100μm 的超薄玻璃因機械壓力一碰就產生微裂紋，最終破碎率居高不下；換普通激光測厚設備，玻璃 90% 以上的可見光透過率讓反射信號弱到幾乎無法捕捉，測量數據偏差遠超公差范圍；即便勉強完成單點測量，大尺寸 UTG 的翹曲變形也讓數據無法反映整板真實厚度，這批價值 20 萬的產品最終只能全檢報廢。

這一場景是折疊屏 UTG 玻璃加工行業的普遍現狀，核心痛點集中在三點：一是易碎不敢碰，30-100μm 的 UTG 脆性大，接觸式測量破碎率超 5%，直接造成產線物料損耗；二是透明測不準，高透光特性讓傳統光學檢測設備難以捕捉有效信號，精度偏差普遍在 ±5μm 以上；三是翹曲測不全，大尺寸 UTG 在減薄后易出現翹曲，單點測量無法覆蓋整板，厚度均勻性檢測成為空白，后續模組貼合易出現良率問題。

二、技術適配：白光干涉測厚的原理與優勢

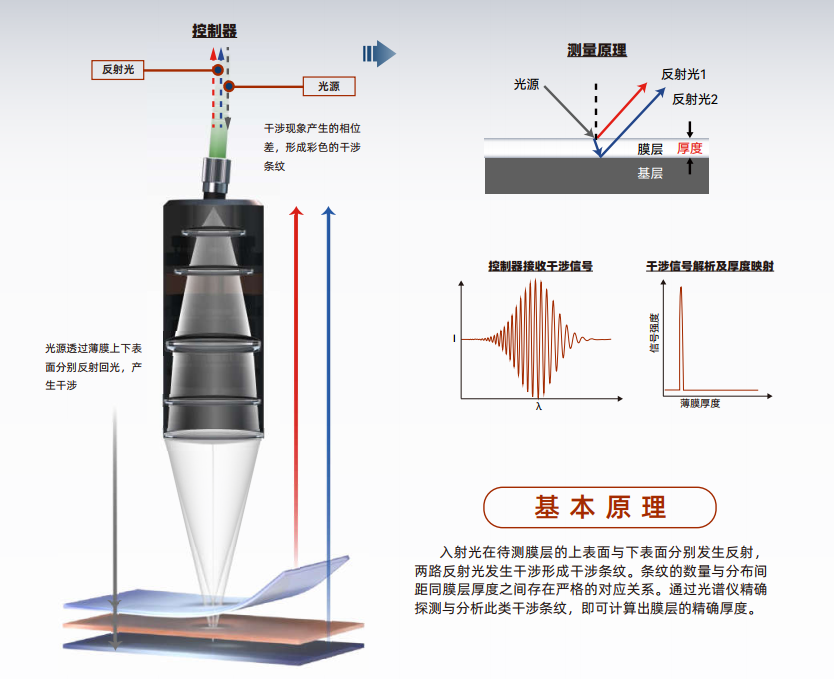

UTG 玻璃的 30-100μm 超薄膜層特性、>90% 的可見光透過率，以及上下表面平整形成的良好光學界面，為白光干涉測厚技術提供了適配的應用基礎。泓川科技 LTS 系列白光干涉測厚傳感器采用的核心測量原理，完美契合 UTG 的材質與結構特點：400-700nm 寬波段的超高亮度彩色激光白光光源照射玻璃表面后，光在空氣 - 玻璃的上表面形成一次反射，同時部分光穿透玻璃，在玻璃 - 空氣（或玻璃 - 載體）的下表面形成二次反射，兩路反射光因光程差產生相位差，進而形成與玻璃厚度嚴格對應的干涉條紋，設備通過光譜分析解析條紋特征，即可計算出精準的厚度值。

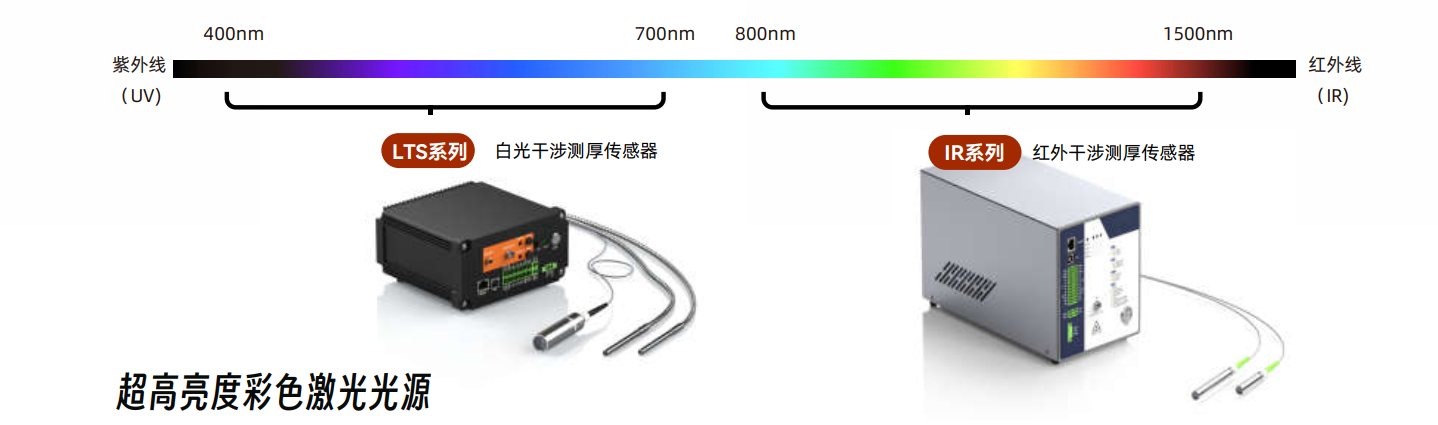

相較于傳統檢測技術，白光干涉測厚在 UTG 檢測中具備四大核心優勢：一是非接觸測量，全程不接觸玻璃表面，從根源上消除破碎風險；二是適配透明材質，利用玻璃的高透光特性形成雙界面反射，而非對抗這一特性，有效提升信號捕捉率；三是納米級高精度，實現 1nm 重復精度、±1μm 準確度，滿足 UTG 亞微米級的公差要求；四是適配翹曲表面，可實現曲面無死角測量，不受玻璃輕微變形影響，且單點測量?jī)H需 0.1 秒，適配產線快速檢測需求。針對不同厚度的 UTG 產品，泓川 LTS 系列可實現精準量程匹配：LTS-50 量程 1~50μm，適配 30-50μm 的折疊屏核心區 UTG；LTS-100 量程 2~100μm，適配 50-100μm 的非彎折區 UTG。

三、產線落地：白光干涉測厚的方案設計與實施

結合 UTG 化學減薄（蝕刻）、物理研磨的工藝特點，白光干涉測厚技術可實現離線抽檢與在線監控兩種工位設計，完全適配產線全流程檢測需求，且設備投入成本僅為進口同類方案價格的一半左右。

方案 A：離線抽檢工位，配置 LTS-100 傳感器 + XYZ 掃描平臺，可實現整板多點網格掃描，支持 49 點 / 81 點兩種測量點分布，整板掃描耗時約 10 秒，能生成直觀的厚度 Mapping 圖，主要適用于首件工藝確認、減薄工藝驗證以及成品出貨檢驗，從源頭把控產品厚度一致性。

方案 B：在線監控工位，配置 LTS-100 傳感器 + 產線傳送帶 + 定點測量模組，選取玻璃中心點 + 四角的 5 個關鍵點位進行實時測量，檢測效率與產線節拍匹配，5-8 秒 / 片，主要適用于化學減薄工藝的在線閉環控制，實時反饋減薄過程中的厚度變化。

為適配 UTG 的檢測需求，產線需設置針對性的工藝參數，具體如下：

標準化的測量流程為：將 UTG 玻璃放置于真空吸附平臺（有效防止玻璃翹曲）→傳感器根據預設路徑移動至測量點位→白光干涉完成單點厚度測量（0.1 秒 / 點）→系統自動記錄數據并與標準值對比，判定是否合格→生成整板厚度分布熱力圖→所有數據上傳 MES 系統，實現全流程質量追溯。合格判定標準需貼合終端需求：目標厚度根據產品規格設定（如 50μm），公差范圍控制在 ±3μm 內，整片玻璃最大最小厚度差 < 5μm，考慮到邊緣減薄工藝的特殊性，邊緣 3mm 區域單獨進行厚度判定。

四、實測效果：產線指標的全方位提升

某 UTG 加工廠引入泓川 LTS 系列白光干涉測厚方案后，完成了從傳統接觸式測厚到非接觸高精度測厚的全面改造，產線檢測指標實現質的飛躍，具體改造前后對比見下表：

改造后產線的質量核心指標同步提升：UTG 厚度 CPK 值從 0.9 提升至 1.6，完全滿足批量生產的過程能力要求；因厚度偏差導致的客戶投訴率下降 90%；化學減薄工藝的整體良率從 85% 提升至 96%，減少了過減薄、減薄不足帶來的返工損耗；產線整體返工成本降低 80%，大幅提升了生產效益。

傳統 UTG 檢測方法的行業局限也在此次改造中得到充分體現，具體如下：

五、工藝價值：推動 UTG 減薄工藝的精準化升級

白光干涉測厚技術不僅解決了 UTG 檢測的行業痛點，更從數據層面為 UTG 減薄工藝的優化提供了支撐，實現了檢測 - 工藝 - 優化的閉環，成為產線工藝升級的核心抓手。

在實時監控反饋方面，在線工位的厚度數據可實時傳輸至減薄機控制系統，根據厚度變化自動調整蝕刻時間、蝕刻液噴淋速率或物理研磨壓力，有效減少過減薄、減薄不足的問題，讓減薄工藝從 “經驗控制” 轉向 “數據控制”。在工藝窗口優化方面，通過厚度 Mapping 圖的熱力分布，可精準分析整板厚度不均的原因，進而優化減薄液的濃度分布、研磨盤的壓力分布，提升整板厚度均勻性，解決 UTG 翹曲與厚度偏差的聯動問題。

在首件快速確認方面，首件產品 10 秒即可完成全板 81 點掃描，快速驗證新批次、新工藝參數的合理性，將首件調試時間縮短 80%，減少調試過程中的廢品產生。在數據追溯分析方面，每片 UTG 玻璃的厚度數據、檢測時間、操作人員等信息均完整保存于 MES 系統，支持產品批次的全流程質量追溯，同時通過海量厚度數據的分析，可挖掘工藝參數與厚度偏差的關聯規律，為后續工藝改進提供數據支撐。

六、行業延伸：UTG 檢測的技術拓展與未來趨勢

隨著折疊屏手機滲透率的持續提升，UTG 玻璃的應用場景正從消費電子向車載、工業、醫療等領域延伸，白光干涉測厚技術也隨之實現多場景適配，不同應用領域的技術需求與方案價值如下：折疊屏手機蓋板要求 30-50μm 厚度、±3μm 公差，白光干涉的高精度可確保玻璃折疊壽命與顯示效果；車載顯示曲面玻璃要求 50-100μm 厚度且支持曲面測量，技術的曲面適配性可保證車載玻璃的光學性能；柔性傳感器基材要求 20-50μm 厚度與高平整度，納米級精度可為精密電路制作提供基礎；醫療柔性器械對檢測的高精度與生物相容性有嚴苛要求，非接觸測量可避免玻璃污染，滿足醫療行業標準。

從技術發展趨勢來看，白光干涉測厚技術將圍繞 UTG 產業的發展需求持續升級：一是更薄玻璃測量，針對行業未來 < 30μm 的 UTG 超薄化需求，通過優化光源波段、提升信號解析算法，突破超薄膜層的測量瓶頸；二是在線 100% 全檢，采用多傳感器并行測量方案，與高速傳送帶深度集成，結合 AI 算法實現厚度缺陷的自動識別，滿足大規模量產的檢測需求；三是智能化升級，實現厚度檢測數據與減薄工藝的深度閉環，結合 AI 預測性維護、數字孿生工藝仿真，讓 UTG 生產從 “過程檢測” 轉向 “預測性控制”。

市場層面，預計 2025 年全球 UTG 市場規模將超 50 億元，隨著 UTG 產品向更薄、更大、更柔方向發展，對高精度測厚設備的需求將同步快速增長，白光干涉測厚技術憑借其非接觸、高精度、高適配性的核心優勢，將成為 UTG 檢測領域的主流方案，推動折疊屏產業鏈的精準化、規?；l(fā)展。

行業討論問題：在 UTG 向 20μm 以下超薄化、大尺寸化發展的過程中，白光干涉測厚技術應如何優化光源設計與信號處理算法，以同時滿足超薄膜層的測量精度與大尺寸整板的檢測效率要求？
