一、行業痛點與需求

在金屬板材、復合材料、石材水切割加工場景中，高壓泵、行走伺服、砂閥控制、定位系統由歐姆龍CPM1A PLC（端子口通信）控制。該 PLC采用端子口接線通信，無原生以太網接口，在潮濕、高壓、強振動、多水霧的水切割環境下問題突出：

水壓、行走速度、定位坐標、砂量等數據傳輸滯后，影響切割精度與效率；

上位機、現場MCGS觸摸屏、變頻伺服系統多設備并發訪問時，通信擁堵，無法滿足水切割高精度、連續化、遠程監控與加工數據追溯需求。

為解決這一痛點，捷米特JM-ETH-CXD以太網模塊專為端子口型CPM1A PLC設計，快速實現以太網聯網，破解水切割通信瓶頸。

二、項目背景

某精密加工企業水切割設備采用歐姆龍CPM1A PLC控制高壓與行走系統，企業需實現水切割設備集中監控、切割參數遠程調節、加工路徑存儲、故障自動記錄。但PLC僅支持端子口通信，無法接入車間工業環網，遠程運維與數字化管理難以落地。通過捷米特JM-ETH-CXD模塊，補齊網口短板，搭建穩定可靠的水切割智能監控系統。

三、設備選型與配置

1.設備選型

PLC型號：歐姆龍CPM1A（端子口通信）

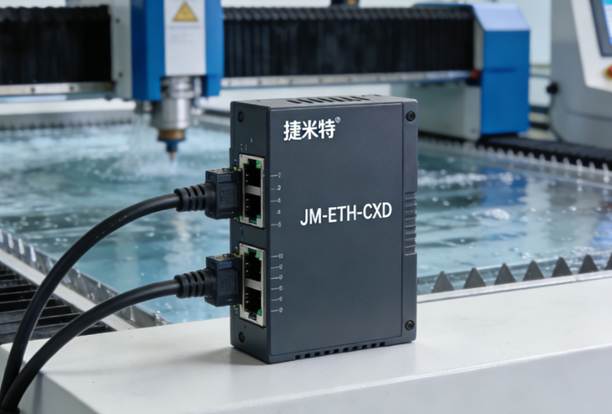

以太網模塊型號：捷米特JM-ETH-CXD

觸摸屏型號：MCGS觸摸屏

2.硬件連接

JM-ETH-CXD模塊通過專用端子排線連接PLC端子口，PLC供電，穩定可靠。

模塊RJ45口接入水切割車間工業防水防塵交換機，與上位機組網。

MCGS觸摸屏接入模塊擴展通信口，實現本地實時監控與操作。

3.軟件配置

上位機編程：歐姆龍CX-Programmer

觸摸屏組態：MCGS組態軟件

模塊配置：捷米特專用調試軟件

四、實施過程

1.現場勘查與規劃

技術團隊對水切割設備布局、水霧環境、網絡架構、水壓與坐標數據采集點進行勘查，制定防水、防霧、抗振動的模塊安裝與系統配置方案。

2.模塊安裝與調試

硬件安裝：停機時段完成模塊與PLC端子口接線，線路做防水防潮加固處理，不影響原有水切割控制邏輯。

模塊配置：通過軟件配置網絡參數，確保與上位機、觸摸屏同網段；實時監測通信鏈路狀態。

軟件調試：上位機遠程調試切割程序、調整水壓與速度參數；MCGS觸摸屏搭建水切割監控畫面，顯示水壓、坐標、速度、砂閥狀態、故障報警。

3.系統測試與優化

數據傳輸測試：同步采集水壓、行走坐標、切割速度，數據準確無丟包。

遠程監控測試：中控室遠程監控多臺水切割設備，參數下發與狀態反饋實時響應。

故障報警測試：模擬超壓、過載、定位異常、通信中斷，雙端同步報警，信息精準。

五、總結

捷米特JM-ETH-CXD以太網模塊通過端子口完美對接歐姆龍CPM1A PLC，解決水切割場景無以太網、通信易受水霧干擾、難遠程監控的痛點。配合MCGS觸摸屏實現本地操作+遠程集中管控，大幅提升水切割精度、生產穩定性與運維效率，為精密水切割設備智能化升級提供成熟可靠的通信支撐。
