作為在上海雷卯電子（Leiditech）深耕電磁兼容設計超過20年的工程師，我見證了數據速率從Mbps向40Gbps（如USB4）及萬兆以太網（10G Base-T）的跨越式發展。如今進入 “微皮法時代”，EMC防護設計早已脫離簡單的 “加個管子泄放電壓” 模式，成為一場圍繞阻抗匹配與信號完整性展開的精細化工程博弈。

在Gbps級別的高速接口設計中，防護組件的寄生電容（C_j）是影響眼圖測試結果的核心變量。當信號頻率邁入數GHz頻段，哪怕僅1pF的電容，都可能造成阻抗嚴重跌落，進而引發信號反射和信號沿退化問題。因此，將寄生電容控制在0.5pF以下成為行業基本門檻；而在USB4這類極致高速的應用場景中，選用0.13pF - 0.2pF的超低電容防護組件，已成為確保系統級可靠性的唯一工程路徑。

一、核心防護組件的物理特性與指標深度解析

精準理解組件物理特性，是EMC防護選型的首要前提。雷卯EMC小哥提醒工程師，電路保護的核心不僅在于組件能承受的脈沖電流（IPP）大小，更關鍵的是其鉗位電壓（V_C）表現，這直接決定了受保護器件的安全邊界。

1核心防護組件特性深度對比

不同防護組件的原理、性能與應用場景差異顯著，上海雷卯電子整理了核心參數對比表，為選型提供直觀參考：

2“So What?” 深度分析：鉗位因子與IC生存率

鉗位電壓V_C決定了浪涌發生時，受保護IC承受的瞬態偏置電壓大小。雷卯EMC小哥強調，硅基TVS相比MOV的核心優勢，在于擁有更小的 “鉗位因子”（V_C / V_BR）。在工業級 IEC 61000-4-2 等級4（接觸30kV）的設計標準中，若選型的TVS 鉗位電壓過高，即便TVS器件本身未被燒毀，受保護的SOC也可能因內部柵極擊穿而永久損壞，這是高速電路防護中極易忽視的關鍵風險。

二、高速數據接口選型：USB 2.0至USB 4.0全方案演進

針對USB系列不同速率的接口，上海雷卯電子結合多年工程實踐，推出了從通用防護到極致防護的全系列適配方案，兼顧信號完整性與防護可靠性。

1USB 2.0與3.0：從通用防護到強干擾場景升級

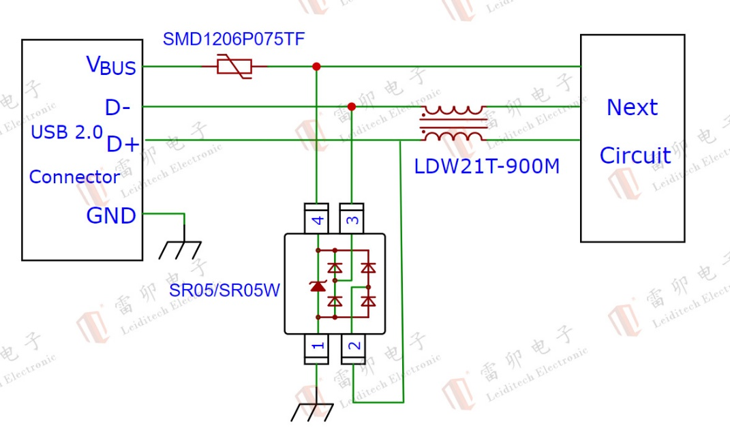

USB 2.0 (480Mbps)：傳統SR05可滿足±20kV接觸放電的基礎防護需求，但在工業強干擾環境下，雷卯EMC小哥強烈建議升級至上海雷卯電子的SR05W。據雷卯實驗室實測數據，SR05W 的抗電磁干擾性能較SR05提升7倍，且接觸/空氣放電防護等級均達到±30kV，適配復雜工業環境。

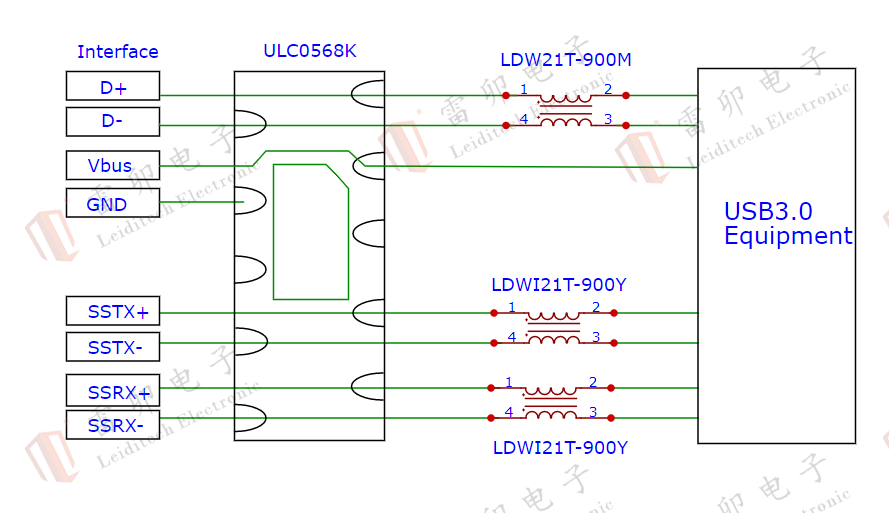

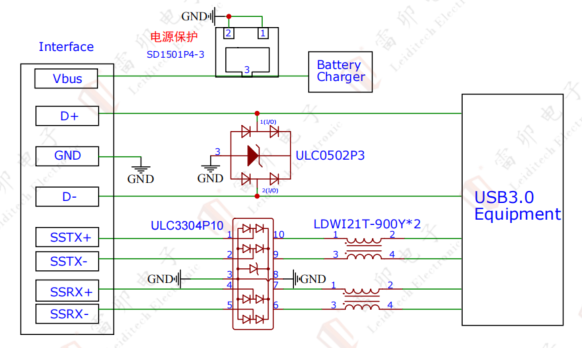

USB 3.0/3.1 Gen 2：推薦上海雷卯電子的集成防護方案ULC0568KQ，其寄生電容僅0.3pF，單顆器件即可支持7通道保護，在保障高速信號完整性的同時，大幅提升PCB貼片良率與空間利用率，簡化設計流程。

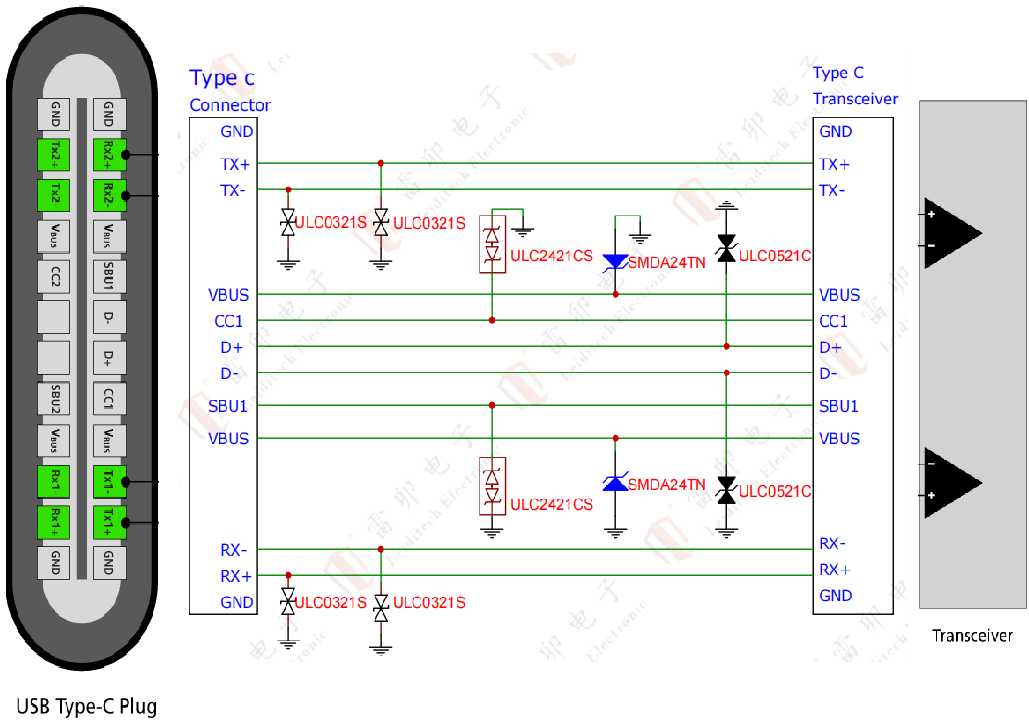

2 USB 4.0 (40Gbps)：Snapback（回掃）技術的必要性

USB4 采用4nm/5nm工藝的SOC，其耐壓極限極低，對防護組件的要求達到極致。選用上海雷卯電子ULC0321S（0.2pF）這類超低電容器件時，雷卯EMC小哥提醒，必須重點關注其Snapback（回掃）特性。該特性可讓器件在高電壓觸發后，將鉗位電壓維持在低于電路工作電壓的水平，是在不犧牲40Gbps高帶寬的前提下，保護超敏感SOC的唯一技術手段。

3 USB-PD高功率路徑防護

針對PD 3.1標準下的240W快充場景（VBUS 電壓可達48V），電源路徑的瞬態浪涌防護尤為關鍵。上海雷卯電子推薦選用DFN2020-3封裝的大功率TVS，如 SD1201P4-3（12V）、SD2401P4-3（24V），其脈沖電流（IPP）承載能力遠超普通封裝器件，專門應對快充場景中熱插拔產生的瞬態浪涌，保障高功率供電安全。

三、網絡通信接口：分層防護與空間最優化設計

網絡通信接口涵蓋萬兆以太網、POE室外、車載以太網等多種場景，上海雷卯電子針對不同場景的防護痛點，打造了分層防護方案，同時實現PCB布局空間的最優化。

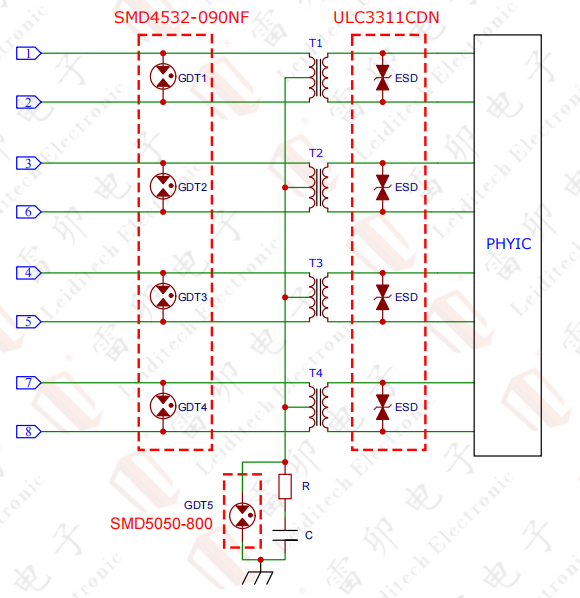

1萬兆以太網 (10G BASE-T)

萬兆以太網對眼圖質量要求嚴苛，寄生電容的微小波動都可能影響通信穩定性：

·基礎泄放：使用SMD4532-400NF完成差?；A(chǔ)防護；

·精細鉗位：采用專為超高性能網口PHY設計的ULC3311CDN，在保持0.3pF 極低寄生電容的同時，提供更精準的電壓鉗制，適配高端工業、企業級萬兆網口應用。

2 POE室外防護：戰略性減法簡化設計

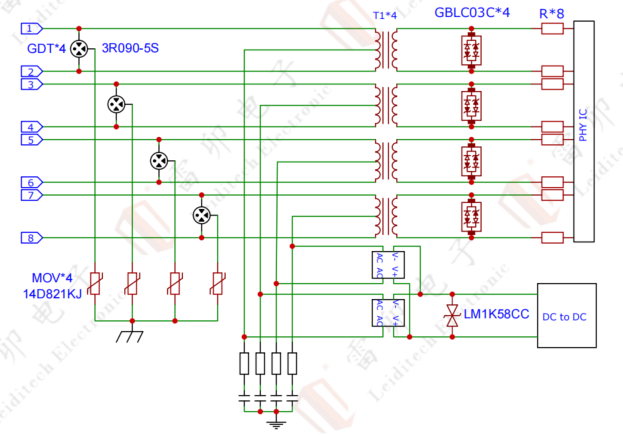

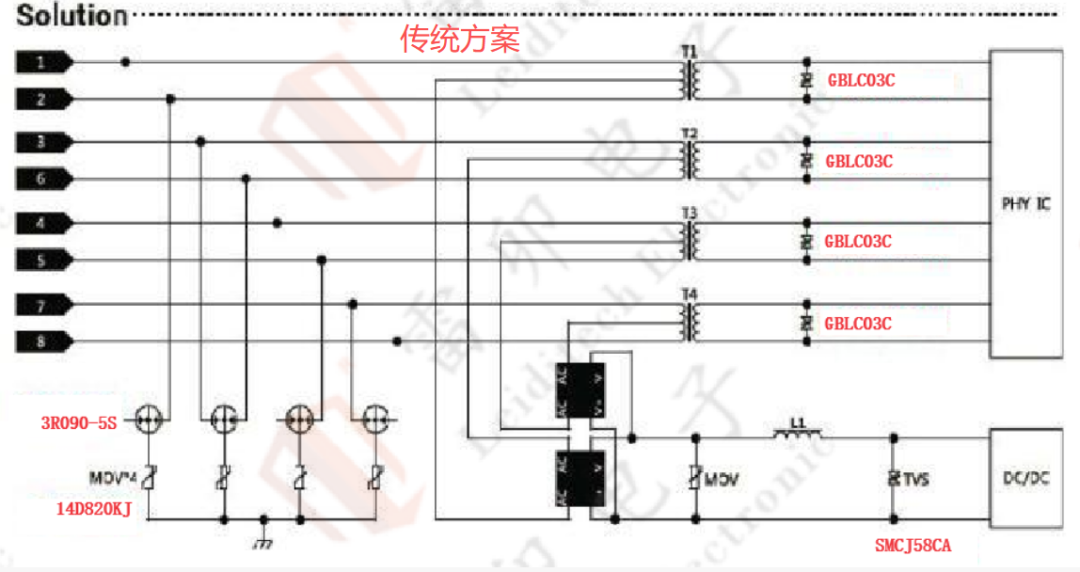

室外POE接口需應對6kV（10/700μs）浪涌，傳統防護方案需搭配MOV +電感（L1）+ TVS，布局復雜且占用空間大。雷卯EMC小哥分享了上海雷卯電子的優化策略：采用大功率TVS
LM1K58CLV 配合三極GDT（如3R090-5S），LM1K58CLV 強大的瞬態能量吸收能力，可直接替代傳統方案中的 MOV 和電感，為工程師節省至少 30% 的 PCB 布局面積，同時保障防護性能。

3車載以太網 (100/1000BASE-T1)

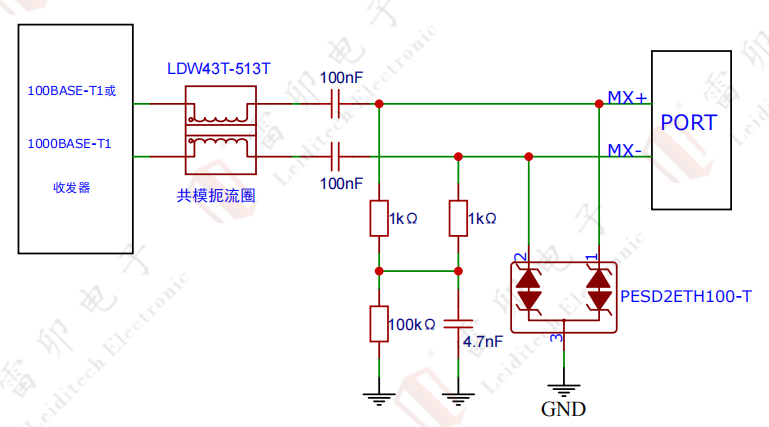

車載環境具有24V工作電壓的特殊性，且易受動力總成切換產生的感應脈沖干擾。上海雷卯電子的專用ESD器件PESD2ETH100-T，實現了3pF寄生電容與24V工作電壓的精準匹配，能有效抵御車載環境的感應脈沖，防止通訊鏈路損壞，適配車載以太網的嚴苛要求。

四、視頻與顯示接口：高帶寬下的精密過濾與防護

視頻顯示接口如HDMI、MIPI，兼具高帶寬傳輸與 EMI 雜訊干擾的痛點，上海雷卯電子的防護方案不僅解決靜電防護問題，更通過精密濾波實現信號凈化，保障顯示傳輸質量。

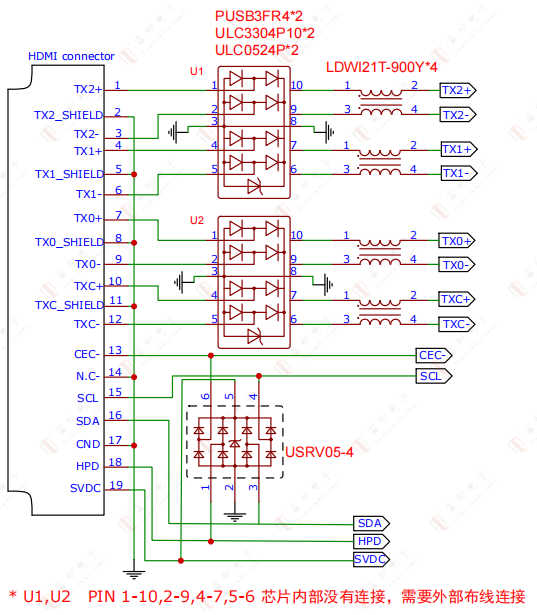

HDMI 2.0：除基礎靜電保護外，HDMI 接口常面臨 EMI 雜訊挑戰。雷卯EMC 小哥建議選用上海雷卯電子的ULC0524P（0.3pF）或PUSB3FR4，搭配 LDWI21T-900Y 共模扼流圈，在實現防靜電保護的同時，通過物理濾波手段凈化差分對信號，消除EMI雜訊對視頻傳輸?shù)挠绊憽?img src="https://file1.elecfans.com//web3/M00/52/E2/wKgZPGnUbVeAMbtIAAIFW5e4t-8221.png" alt="23615158-2f32-11f1-ab55-92fbcf53809c.png" />

MIPI 屏保護：按傳輸速率分級適配，低速/中速 MIPI屏選用ULC3304P10；高速（2.5Gbit/s）MIPI屏則必須使用極致超低電容方案ULC0342C13，其0.13pF 的寄生電容是上海雷卯電子驗證的、應對極速串行顯示的行業標配，確保高速顯示信號無損耗傳輸。

五、工業總線與電源系統保護選型

工業總線與電源系統是設備的“神經” 與 “心臟”，其防護直接決定設備的工業環境適應性，上海雷卯電子針對工業場景的特殊性，推出了定制化防護方案。

1工業總線 (RS485/CAN)：非對稱邏輯精準防護

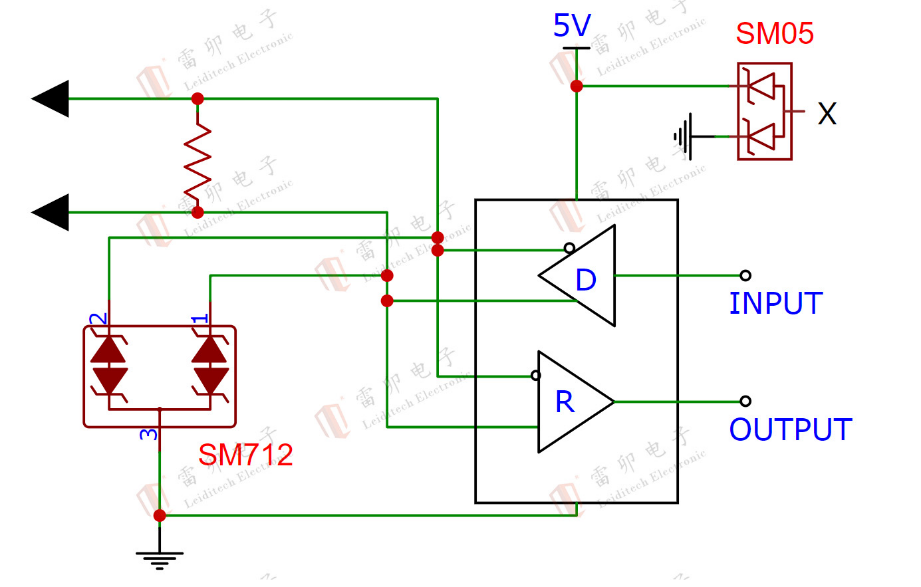

RS485總線在長距離傳輸中，易因地電位差導致信號偏置，傳統對稱TVS易錯誤裁剪正常信號。上海雷卯電子的SM712器件，擁有獨特的非對稱電壓保護特性（-7V至 +12V），可精準覆蓋RS485收發器的允許共模范圍，避免信號誤裁剪，保障長距離總線傳輸?shù)姆€(wěn)定性。

224V電源防雷：?jiǎn)纹骷桨负?jiǎn)化設計并降本

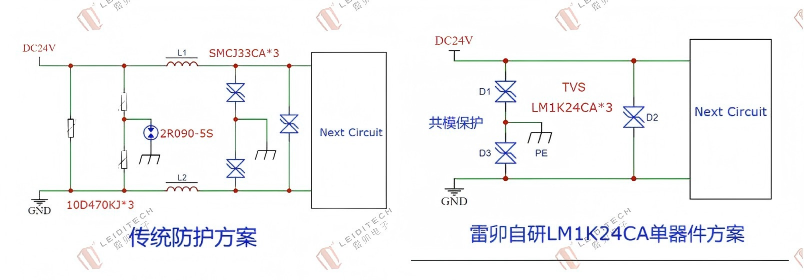

針對24V直流電源防雷需求，上海雷卯電子將傳統多器件方案與自研LM1K24CA單器件方案進行了量化性能對比，優勢顯著：

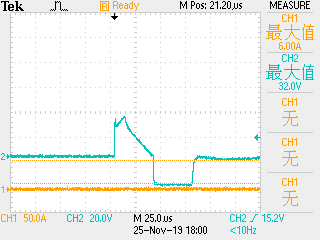

2KV的浪涌測試的示波器電壓截圖，典型VC最大值32V。

雷卯EMC小哥總結，LM1K24CA單器件方案不僅大幅簡化了電路設計，降低了布局難度，更顯著降低了后端LDO或DC-DC的耐壓選型成本，是工業24V電源防雷的高性價比之選。

3 鋰電池安全 (3.7V/4.5V)：精準控壓防止充鼓

手機鋰電池的工作電壓通常在4.2V-4.5V，若防護電壓設置過高，電池極易發生物理性 “充鼓（Swelling）”，引發安全隱患。上海雷卯電子推薦選用4.5V專用TVS器件 SD4501P4-3，精準匹配鋰電池電壓區間；同時建議在TVS后端串聯采樣電阻，起到阻流與輔助能量釋放的雙重作用，全方位保障鋰電池使用安全。

六、硬件選型準則與 PCB 布局（Layout）最佳實踐

高性能的防護組件，需搭配科學的選型準則與嚴謹?shù)腜CB布局，才能發揮最佳防護效果。雷卯EMC小哥結合上海雷卯電子20余年的工程經驗，總結了資深FAE的選型原則與PCB布局的核心要點，規避設計中的常見陷阱。

資深FAE選型四原則

封裝選擇：空間受限的高速信號端，優先選用DFN1006或DFN0603封裝；大功率電源端，必須選用DFN2020或SMC封裝，保障功率承載能力；

擊穿電壓(V_BR)：組件擊穿電壓必須大于電路最大工作電壓，并預留合理的電壓波動余量，避免正常工作時器件誤觸發；

功率匹配：嚴格按照測試標準（8/20μs浪涌、接觸ESD等）匹配組件的脈沖電流（IPP），確保應對不同類型瞬態干擾時的防護能力；

最小鉗位原則：在滿足電路帶寬要求的前提下，永遠選擇鉗位電壓（V_C）最低的器件型號，最大化降低受保護IC的瞬態電壓沖擊。

PCB 布局禁忌與工程量化要求

EMC防護的失效，很多時候并非組件選型問題，而是PCB布局不當導致，雷卯EMC小哥強調了三大核心布局準則，同時給出量化參考：

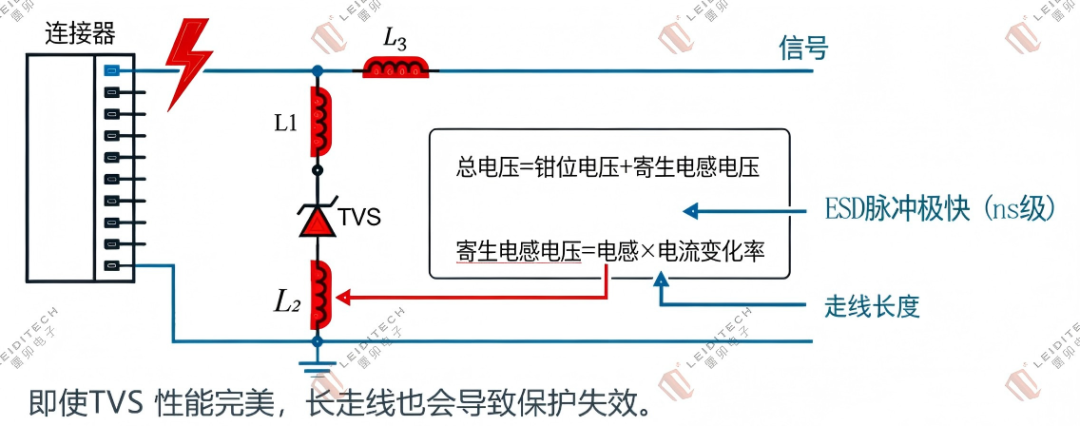

縮短防護路徑，降低寄生電感：每1mm的走線大約會產生1nH的寄生電感，在納秒級ESD沖擊下（di/dt 極大），根據 V=L (di/dt) 公式，微小的寄生電感都會產生可觀的感應電壓，足以讓TVS后端的IC瞬間過壓失效。核心要求：TVS 器件必須緊靠連接器放置；

嚴防并聯耦合：嚴禁將受保護的“干凈信號” 與未保護的 “污染信號” 平行走線，防止干擾信號通過電容耦合繞過防護器件，直接沖擊敏感 IC；

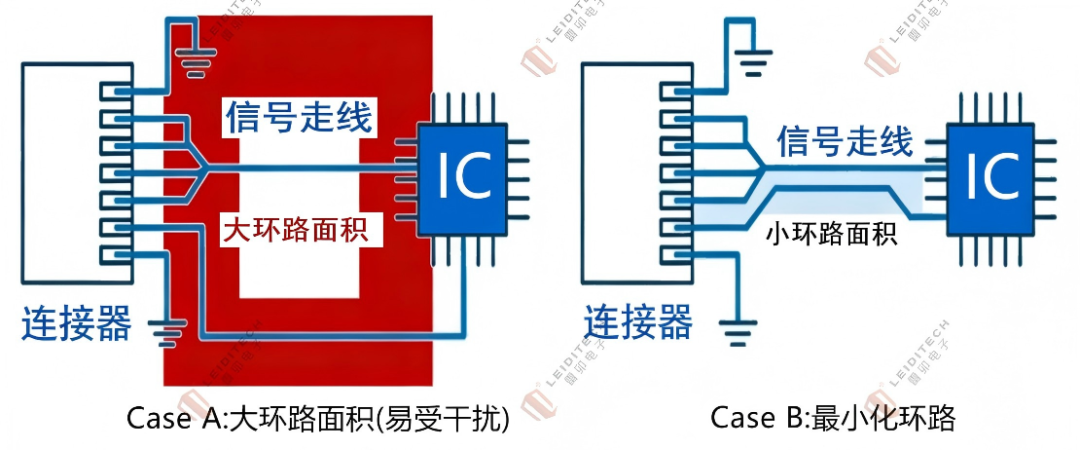

最小化地回路：利用大面積地平面實現接地，替代長細線接地方式，高阻抗的接地路徑是EMC 防護設計失敗的首要原因。

雷卯Pro-Tip：避開布局中的 “隱藏成本”

很多工程師習慣在ESD保護路徑上加過孔（Via），數據顯示，一個標準過孔會引入約 0.5-1nH的寄生電感。在處理10Gbps+的超高速信號時，過孔帶來的信號反射和ESD 防護路徑上的壓降是致命的，建議盡量保持防護組件在PCB頂層，直接與焊盤連接，減少過孔使用。

上海雷卯電子始終認為，高性能的組件選型與嚴謹?shù)腜CB布局，是EMC設計的兩大核心支柱，二者缺一不可。只有將組件參數深度對齊系統耐壓限制，并輔以極致的 Layout工藝，才能在日益復雜的電磁環境中確保產品的生存力。上海雷卯電子也將憑借20余年的技術積累，持續為各行業提供定制化的EMC電路保護解決方案與技術支持。
