能源，尤其是不可再生能源，向來是兵家必爭之物，縱觀古今中外歷史，很多戰爭大多是為了能源。當前國際局勢風云變幻，中東等地緣政治緊張局勢正加劇全球能源供應鏈的不確定性，作為普通老百姓，最直觀的體會是汽車加的油，從“6元”時代進入了“9元”時代只用了不到一個月時間。在此背景下，新能源被推向了新的高度，倒逼各國尋求能源自主可控，大力發展光伏、風電等可再生能源，儲能也迎來前所有未有發展機遇，而儲能系統的安全性與自主可控能力成為行業焦點。本文基于芯森電子（ChipSense）最新的FR系列磁通門傳感器技術，探討如何利用高靈敏度模擬量傳感器（FR7V/FR5V/FR2V系列）與數字量電池傳感器（FR1C系列）構建分層防御體系，實現儲能系統從絕緣監測到能量管理的精準覆蓋。

一、國際形勢下的儲能挑戰：安全與自主是核心命題

全球能源格局重塑之際，儲能作為平衡能源供應、保障用電安全的關鍵基礎設施，其重要性日益凸顯。然而，地緣沖突導致的能源供應鏈波動，疊加極端天氣、網絡攻擊等風險，使儲能系統的安全性與自主可控能力面臨嚴峻考驗。芯森傳感器以全鏈路國產化技術突破，為行業提供安全、可靠、穩定的電流監測解決方案，助力客戶應對復雜環境挑戰。

二、 技術基石：磁通門原理與芯森FR系列產品矩陣

儲能系統工作環境復雜，存在強電沖擊與電磁干擾。芯森FR系列均采用磁通門（Fluxgate）技術，利用磁芯在飽和狀態下的非線性特性進行檢測。相較于傳統霍爾傳感器，磁通門技術具備零點穩定、溫漂極低（典型值±1.5mV/K）、抗干擾能力強（共模抑制比高）的核心優勢，能夠保證在-40°C至+85°C的寬溫范圍內不“誤報”、不“漏報”。

根據芯森電子最新的產品規格書，F(xiàn)R系列主要分為兩大應用陣營：

1. 絕緣與漏電監測陣營（電壓輸出）：包含F(xiàn)R7V H00、FR5V H00與FR2V H00系列。這三款產品均為電壓輸出型，專為檢測直流剩余電流（漏電流）設計，量程覆蓋從5mA到300mA的寬范圍。
2. 電池主回路監測陣營（數字輸出）：即FR1C H00系列。這是一款專為動力電池及儲能變流器設計的電流傳感器，具備CAN 2.0B數字通信接口，量程覆蓋±300A至±500A，直接接入BMS進行能量管理。

三、 第一道防線：絕緣監測的分級預警（基于FR7V/FR5V/FR2V）

在儲能系統的直流側，光伏板、電池組與逆變器之間往往存在分布電容與絕緣老化風險。傳統的機械式漏電保護器（RCD）響應閾值通常為30mA，往往在故障已造成熱積累時才動作。芯森的電壓輸出系列傳感器，通過毫安級的高靈敏度，實現了“早期預警”。

1. 微漏電的“顯微鏡”：FR7V H00系列

針對家庭儲能或精密光伏逆變器，漏電流往往始于微安級的爬升。

• 核心參數：根據規格書 DS-FR7V H00-CN-V3，該系列提供±5mA(FR7V 0.005) 和±10mA(FR7V 0.01) 兩種規格。
• 應用場景：作為最高靈敏度的檢測節點，F(xiàn)R7V通常安裝在電池包出口或組串式逆變器內部。當絕緣電阻下降導致漏電流超過5mA時，傳感器即可輸出報警信號，此時系統尚處于“潛伏期”，運維人員有充足時間進行排查，避免非計劃停機。

1. 中大電流的“守門員”：FR5V H00與FR2V H00系列
   在工商業儲能集裝箱或大型地面電站中，系統電壓更高（1000Vdc/1500Vdc），背景漏電流較大，需要更寬量程的傳感器。

核心參數：

• FR5V H00(DS-FR5V H00-CN-V2.1)：量程覆蓋±10mA 至 ±100mA，適合中功率直流電源及匯流箱監測。

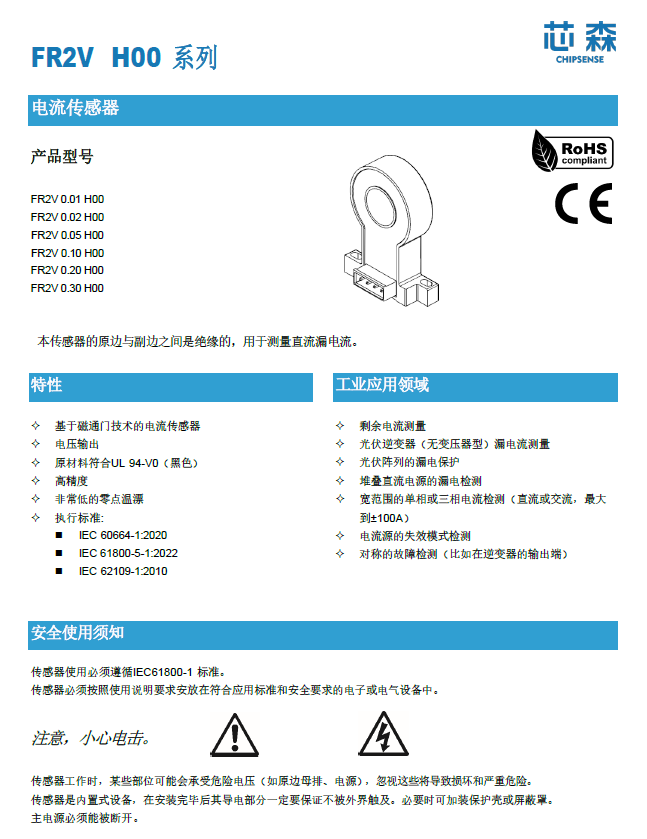

• FR2V H00(DS-FR2V H00-CN-V3.1)：量程覆蓋±10mA 至 ±300mA，具備更大的穿孔尺寸（φ20mm-φ40.5mm），適合大截面母排的漏電檢測。
• 應用場景：這兩款傳感器通常部署在直流匯流柜或PCS（變流器）直流側。它們不僅具備3.0kV-3.6kV的隔離耐壓，能承受系統級的浪涌沖擊，還能通過電壓信號實時反饋漏電流大小。當漏電流在10mA-100mA區間快速爬升時，系統可判斷為“發展期故障”，觸發降額運行或軟切斷，而非直接硬跳閘，保護設備硬件。

四、 第二道防線：電池管理的數字神經（基于FR1C）

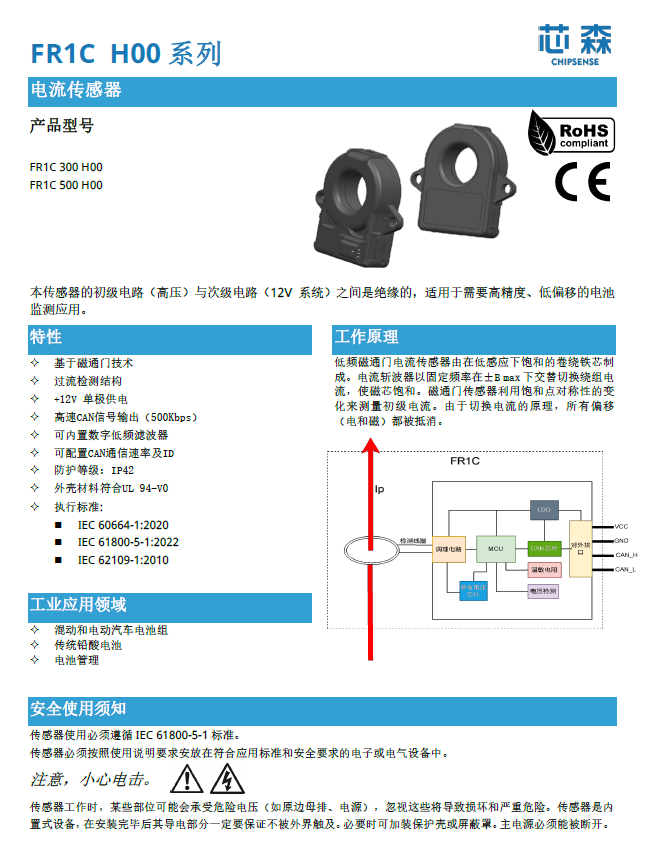

如果說漏電傳感器是免疫系統，那么電池電流傳感器就是神經系統。芯森FR1C H00系列（DS-FR1C H00-CN-V2）填補了傳統模擬傳感器在通信與診斷上的空白。

1.全數字化通信
FR1C系列提供±300A和±500A兩種規格，專為儲能電池主回路設計。與輸出模擬電壓的FR7V/5V/2V不同，F(xiàn)R1C直接輸出CAN 2.0B協議信號（500Kbps）。

技術優勢：在儲能集裝箱復雜的電磁環境中，數字信號傳輸比模擬電壓信號（0-5V）更抗干擾，避免了長距離傳輸中的信號衰減與噪聲耦合。

數據集成：它直接將電池的充放電電流（精度±0.5%）上傳至BMS，用于精準的SOC（荷電狀態）與SOH（健康狀態）計算。

2.內置安全診斷機制
FR1C系列具備完善的故障自診斷功能，符合IEC 61800-5-1功能安全標準。

故障上報：當傳感器內部發生FLASH校驗錯誤、磁通門振蕩異?；驕囟瘸迺r(shí)，F(xiàn)R1C會通過CAN總線發送特定的錯誤碼（如0x41, 0x42等），而非簡單的信號歸零。這種“有聲”的故障模式，讓BMS能明確區分是“無電流”還是“傳感器損壞”，從而執行SIL級別的安全停機策略。

五、全棧自主可控，破解“卡脖子”難題
從磁芯材料到信號處理芯片實現100%國產化，關鍵環節擁有多項專利，打破西方技術壟斷。產品已批量應用于一些頭部企業重點項目，并成功出海中東、東南亞市場，在某GW級光伏儲能電站中替代國際品牌，彰顯中國技術實力。

六、客戶價值：安全、降本、增效多維賦能

• 安全增效：毫秒級響應避免火災、爆炸等事故，降低運維成本超30%。
• 智能運維：助力AI故障預判模型實現主動維護，延長系統壽命20%。
• 全球適配：寬量程、多協議設計滿足不同場景需求，助力客戶全球化布局。

結語：以技術之盾，護能源之安

在能源安全與產業變革的關鍵期，芯森電子將持續以創新突破賦能儲能行業，用精準、可靠、自主的電流傳感技術，助力客戶構建更安全、更高效的能源體系。選擇芯森，即是選擇對風險的掌控，對未來的保障。
